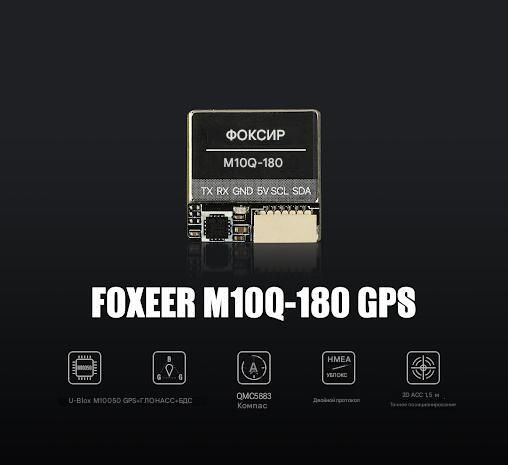

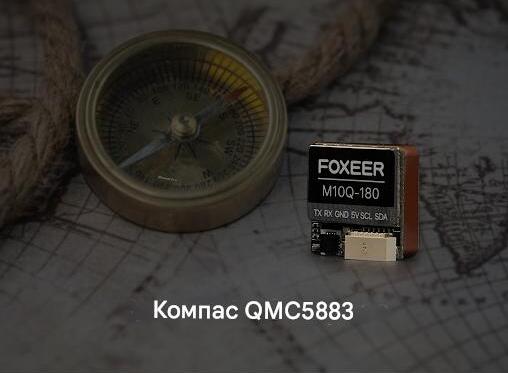

GPS-модуль Foxeer M10Q-180 с компасом QMC5883

Компактный квадратный GPS-модуль Foxeer M10Q-180 для FPV-дронов, построенный на современном чипе u-blox M10 (10-го поколения) и оснащённый магнитометром QMC5883. Модуль поддерживает одновременную работу с несколькими спутниковыми системами (GPS, ГЛОНАСС, Beidou, GALILEO) и имеет резервный аккумулятор для быстрого старта. Высокая чувствительность, точность позиционирования 1.5 м и частота обновления 10 Гц обеспечивают надёжное выполнение функций «возврат домой» (RTH) и точное удержание позиции.

Общие характеристики
— Тип устройства: GPS-модуль со встроенным магнитометром (компасом)
— Модель: Foxeer M10Q-180 (с компасом QMC5883)
— Основной чипсет: u-blox M10 (10-е поколение)
— Встроенный компас: Магнитометр QMC5883
— Интерфейс подключения: UART (контакты 5V, GND, RX, TX, SCL, SDA)
— Напряжение питания: 5 В

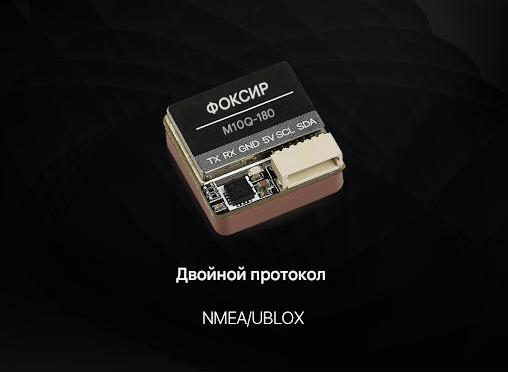

— Протоколы данных: NMEA / UBX (U-blox), двойной режим

Ключевые особенности
— Современный чип u-blox M10: Обеспечивает высокую чувствительность приёма (-166 дБм в режиме слежения), быстрое время первого позиционирования (TTFF) и низкое энергопотребление.
— Мультисистемность и многоканальность: Одновременный приём сигналов от GPS (L1), ГЛОНАСС (L1), Beidou (B1), GALILEO, SBAS и QZSS через 72 канала повышает количество видимых спутников и точность определения координат в сложных условиях.
— Встроенный компас (QMC5883): Наличие магнитометра позволяет определять курс дрона, что критически важно для корректной работы функций «указатель на дом» (home arrow) в OSD и автоматического возврата (RTH).
— Квадратный форм-фактор: Плата размером 18x18 мм удобна для монтажа на различных типах рам и в ограниченном пространстве.
— Высокая частота обновления (10 Гц): Позволяет получать актуальные данные о местоположении 10 раз в секунду, что улучшает плавность полёта и точность позиционирования в динамике.
— Лёгкая интеграция с Betaflight: Модуль полностью совместим с Betaflight 4.3.0 и выше, поддерживает функцию автоматической конфигурации (Auto Config) при подключении.
— Резервный аккумулятор: Встроенный аккумулятор сохраняет данные спутников (эфемериды) при отключении основного питания, сокращая время холодного старта (TTFF) при последующих включениях.

Технические характеристики
— Поддерживаемые спутниковые системы: GPS (L1), ГЛОНАСС (L1), Beidou (B1), GALILEO, SBAS, QZSS
— Количество каналов: 72
— Точность позиционирования (2D): 1.5 м (на открытой местности)
— Точность определения скорости: 0.05 м/с
— Чувствительность приёмника: Слежение -166 дБм; Захват -160 дБм
— Частота обновления данных: 1–10 Гц (по умолчанию 10 Гц)
— Скорость передачи данных (Baud Rate): 115200 бод
— Тип антенны: Встроенная керамическая

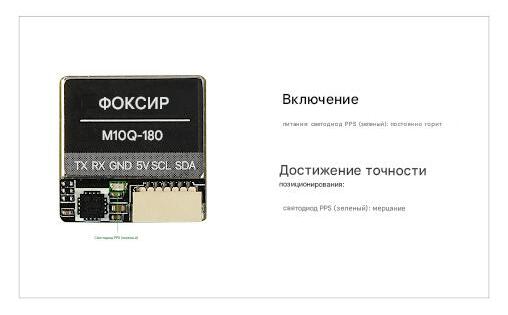

— Индикация: Зелёный светодиод PPS (постоянно — питание, мигает — достигнута точность позиционирования)
— Динамические характеристики: Высота до 50000 м, скорость до 500 м/с, ускорение до 4G
— Рабочая температура: -40°C … +85°C
— Габаритные размеры: 18 x 18 x 8 мм
— Вес: 7.5 г

Рекомендации по установке и настройке
— Монтаж: Устанавливать модуль на верхней части рамы антенной вверх. Сторона с разъёмом должна быть направлена по направлению полёта дрона.
— Ориентация компаса в Betaflight: В конфигураторе Betaflight для данного модуля необходимо установить поворот компаса: CW 180° Flip.

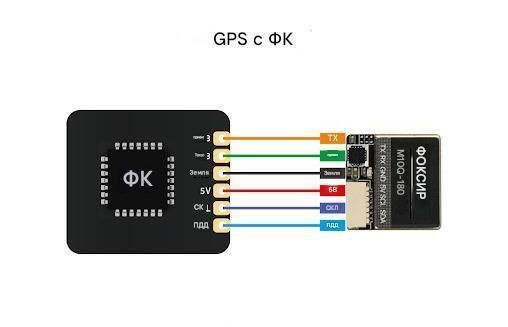

— Подключение: Подключить модуль к любому свободному UART на полётном контроллере, используя контакты 5V, GND, RX (к TX контроллера), TX (к RX контроллера), SCL, SDA.

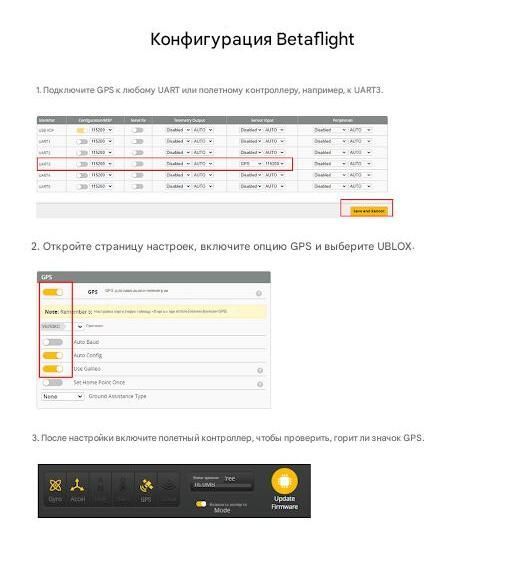

— Настройка в Betaflight:

1. На вкладке Ports для выбранного UART активировать Sensor Input и выбрать GPS.

2. На вкладке Configuration в разделе GPS включить опцию, выбрать протокол UBLOX и отметить Auto Config.

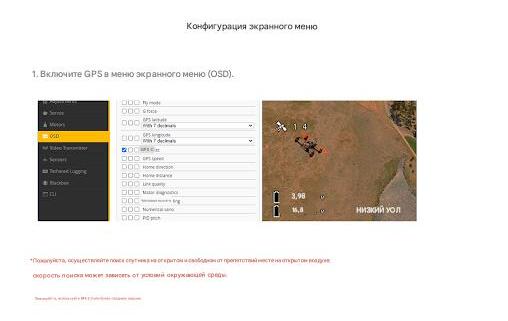

3. На вкладке OSD добавить необходимые элементы: количество спутников, координаты, скорость, расстояние и направление до дома.

Отличие от модели Foxeer M10Q-180 V2
— Модель компаса: В данной версии используется компас QMC5883, в то время как M10Q-180 V2 оснащён компасом IST8310.
— Настройка компаса: Для данной версии требуется поворот CW 180° Flip, для версии V2 — CW 270° Flip.

Сравнение моделей серии Foxeer M10Q с компасом QMC5883
— Модель M10Q-120 (QMC5883): Размеры 12.5 x 17 x 5 мм, вес 2.7 г, ориентация компаса в Betaflight — CW 180° Flip, особенности — сверхлёгкий, прямоугольный форм-фактор.
— Модель M10Q-180 (QMC5883): Размеры 18 x 18 x 8 мм, вес 7.5 г, ориентация компаса в Betaflight — CW 180° Flip, особенности — компактный квадратный форм-фактор.
— Модель M10Q-250 (QMC5883): Размеры 25 x 25 x 8 мм, вес 12 г, ориентация компаса в Betaflight — CW 90° Flip, особенности — крупный квадратный, наличие вывода Timepulse.

Область применения
— FPV-дроны для фристайла и гонок (5–7 дюймов), требующие точного удержания позиции и надёжного RTH.
— Долголётные дроны для аэросъёмки, инспекции и картографии.
— БПЛА для специальных задач (поисково-спасательные работы, мониторинг), где важна точная геопривязка.
— Автономные и полуавтономные летательные платформы среднего размера.

Комплектация
— GPS-модуль Foxeer M10Q-180 с компасом QMC5883 — 1 шт.

Варианты исполнения и коммерческое предложение
— Чтобы получить коммерческое предложение (КП), уточнить наличие оптовых партий и стоимость, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки.
