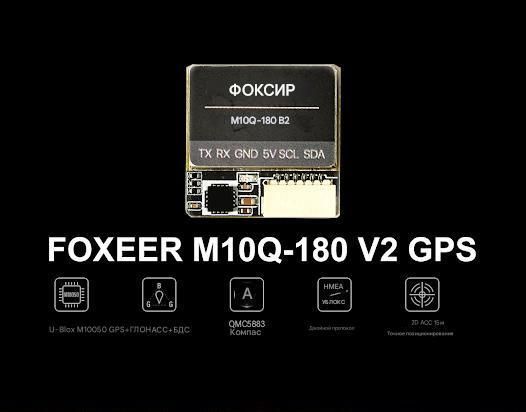

GPS-модуль Foxeer M10Q-180 V2

Описание "GPS-модуль Foxeer M10Q-180 V2"

Компактный GPS-модуль Foxeer M10Q-180 V2 для FPV-дронов в квадратном форм-факторе, построенный на современном чипе u-blox M10 (10-го поколения). Модуль поддерживает одновременную работу с несколькими спутниковыми системами (GPS, ГЛОНАСС, Beidou, GALILEO), оснащён встроенным магнитометром (компасом) IST8310 и резервным аккумулятором для быстрого старта. Высокая чувствительность, точность позиционирования 1.5 м и частота обновления 10 Гц обеспечивают надёжное выполнение функций «возврат домой» (RTH) и точное удержание позиции.

Общие характеристики
— Тип устройства: GPS-модуль со встроенным магнитометром (компасом)
— Модель: Foxeer M10Q-180 V2
— Основной чипсет: u-blox M10 (10-е поколение)

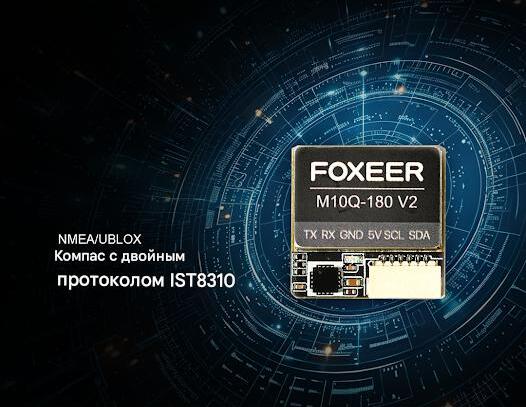

— Встроенный компас: Магнитометр IST8310
— Интерфейс подключения: UART (контакты 5V, GND, RX, TX, SCL, SDA)
— Напряжение питания: 5 В
— Протоколы данных: NMEA / UBX (U-blox), двойной режим

Ключевые особенности
— Современный чип u-blox M10: Обеспечивает высокую чувствительность приёма (-166 дБм в режиме слежения), быстрое время первого позиционирования (TTFF) и низкое энергопотребление по сравнению с предыдущими поколениями.
— Мультисистемность и многоканальность: Одновременный приём сигналов от GPS (L1), ГЛОНАСС (L1), Beidou (B1), GALILEO, SBAS и QZSS через 72 канала повышает количество видимых спутников и точность определения координат в сложных условиях (городская застройка, ущелья).
— Встроенный компас (IST8310): Наличие магнитометра критически важно для определения курса дрона на земле и в воздухе, что обеспечивает корректную работу функций «указатель на дом» (home arrow) в OSD и автоматического возврата (RTH).
— Квадратный форм-фактор: Плата размером 18x18 мм может быть более удобной для монтажа на некоторых типах рам и в стеснённых условиях компоновки.
— Высокая частота обновления (10 Гц): Позволяет получать актуальные данные о местоположении 10 раз в секунду, что улучшает плавность полёта и точность позиционирования в динамике.
— Лёгкая интеграция с Betaflight: Модуль полностью совместим с Betaflight 4.3.0 и выше, поддерживает функцию автоматической конфигурации (Auto Config) при подключении.
— Резервный аккумулятор: Встроенный аккумулятор сохраняет данные спутников (эфемериды) при отключении основного питания, сокращая время холодного старта (TTFF) при последующих включениях.

Технические характеристики
— Поддерживаемые спутниковые системы: GPS (L1), ГЛОНАСС (L1), Beidou (B1), GALILEO, SBAS, QZSS
— Количество каналов: 72
— Точность позиционирования (2D): 1.5 м (на открытой местности)
— Точность определения скорости: 0.05 м/с
— Чувствительность приёмника: Слежение -166 дБм; Захват -160 дБм
— Частота обновления данных: 1–10 Гц (по умолчанию 10 Гц)
— Скорость передачи данных (Baud Rate): 115200 бод
— Тип антенны: Встроенная керамическая

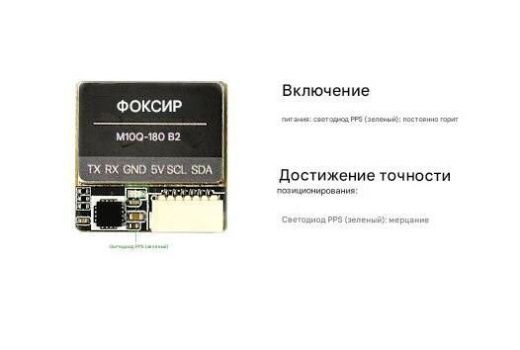

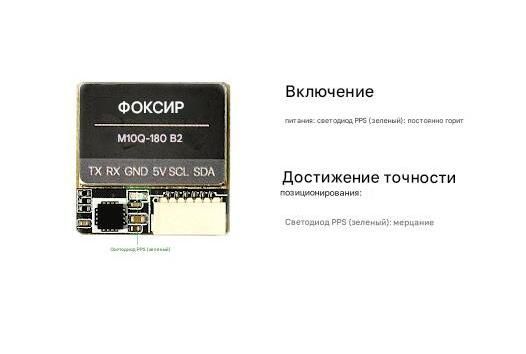

— Индикация: Зелёный светодиод PPS (постоянно — питание, мигает — достигнута точность позиционирования)
— Динамические характеристики: Высота до 50000 м, скорость до 500 м/с, ускорение до 4G
— Рабочая температура: -40°C … +85°C
— Габаритные размеры: 18 x 18 x 8 мм
— Вес: 7.5 г

Рекомендации по установке и настройке
— Монтаж: Устанавливать модуль на верхней части рамы антенной (плоская сторона) вверх. Сторона с разъёмом должна быть направлена по направлению полёта дрона.
— Ориентация компаса в Betaflight: В конфигураторе Betaflight для данного модуля необходимо установить поворот компаса: CW 270° Flip. Это важное отличие от модели M10Q-120 V2.

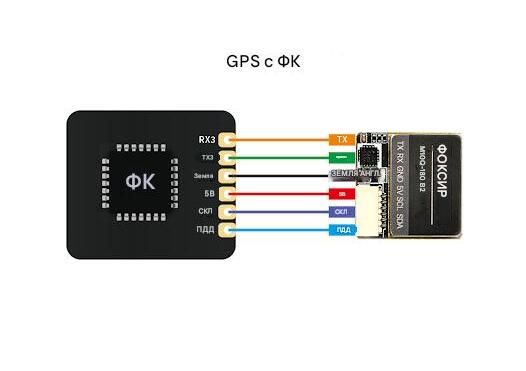

— Подключение: Подключить модуль к любому свободному UART на полётном контроллере, используя контакты 5V, GND, RX (к TX контроллера), TX (к RX контроллера), SCL, SDA.

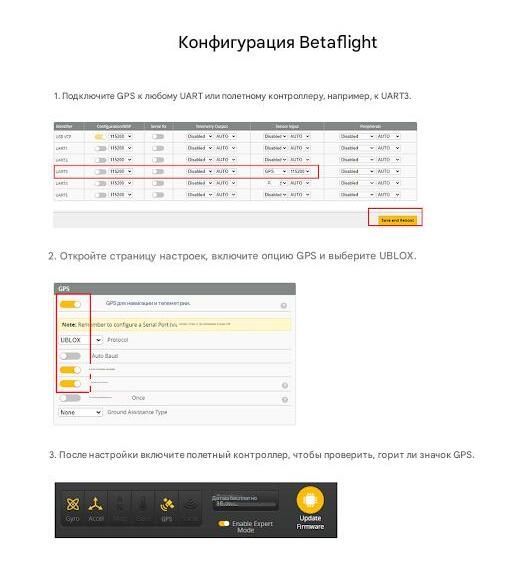

— Настройка в Betaflight:

На вкладке Ports для выбранного UART активировать Sensor Input и выбрать GPS.

На вкладке Configuration в разделе GPS включить опцию, выбрать протокол UBLOX и отметить Auto Config.

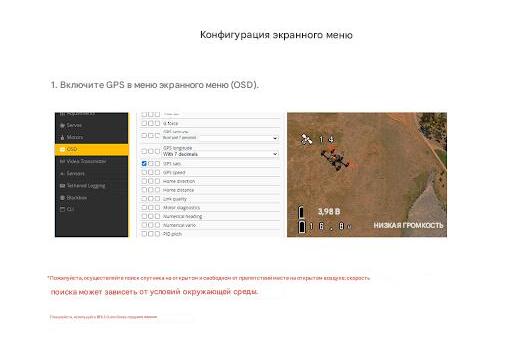

На вкладке OSD добавить необходимые элементы: количество спутников, координаты, скорость, расстояние и направление до дома.

Область применения
— FPV-дроны для фристайла и гонок, требующие точного удержания позиции и надёжного RTH.
— Долголётные дроны для аэросъёмки, инспекции и картографии.
— БПЛА для специальных задач (поисково-спасательные работы, мониторинг), где важна точная геопривязка.
— Автономные и полуавтономные летательные платформы.

Комплектация
— GPS-модуль Foxeer M10Q-180 V2 — 1 шт.
