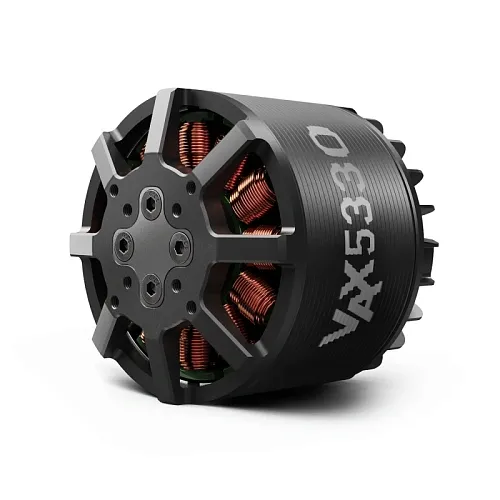

Мотор VAX 5330 (длинный вал) eVTOL для самолётов

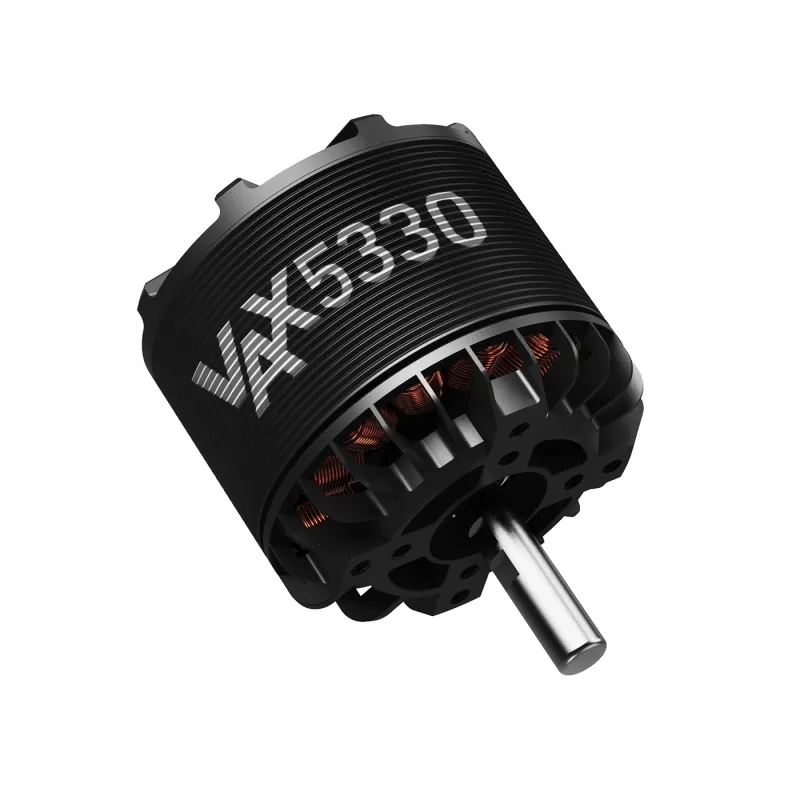

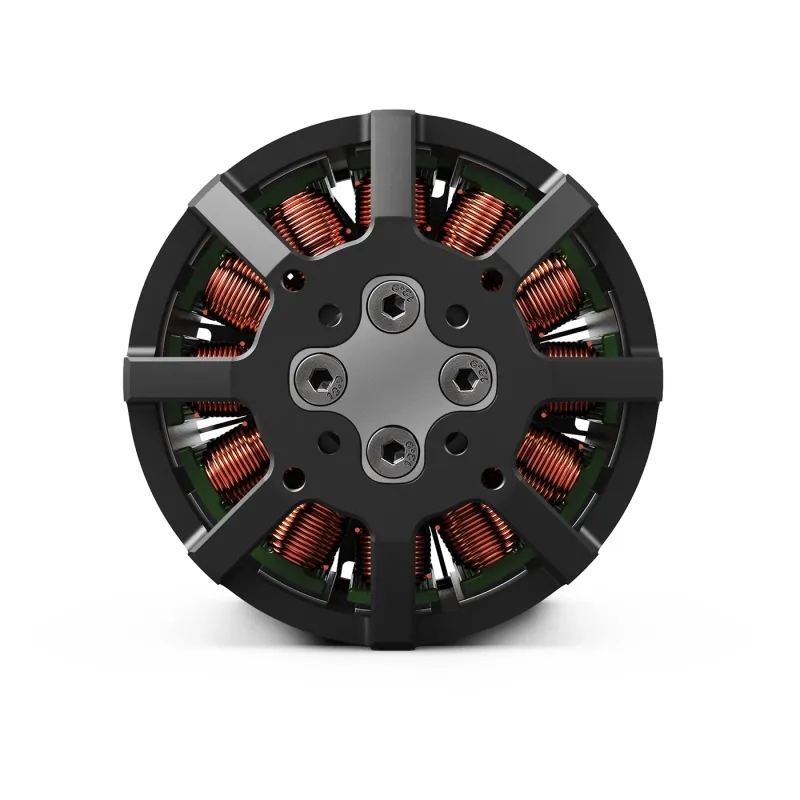

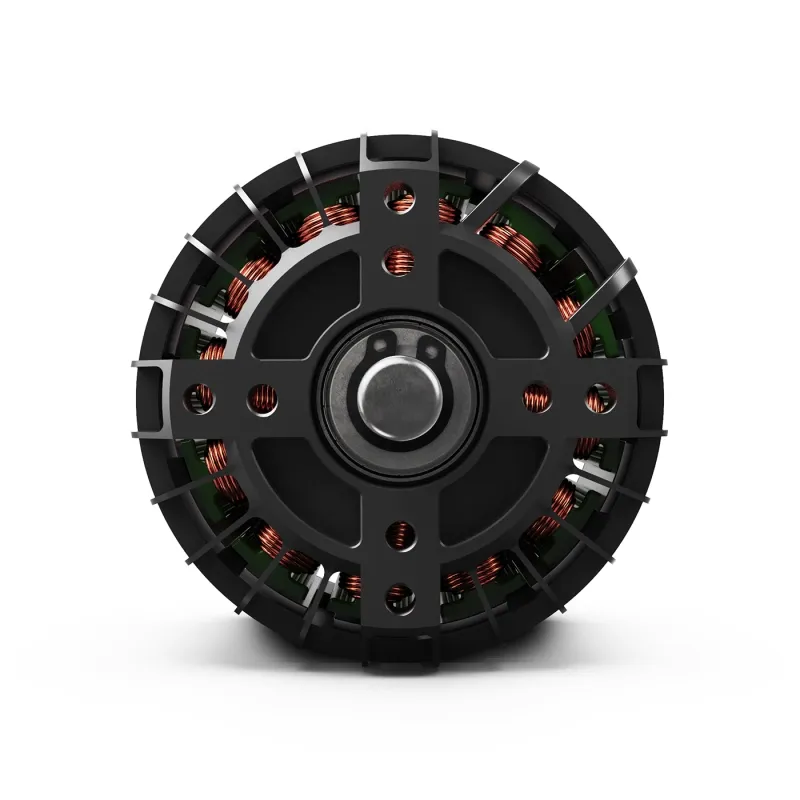

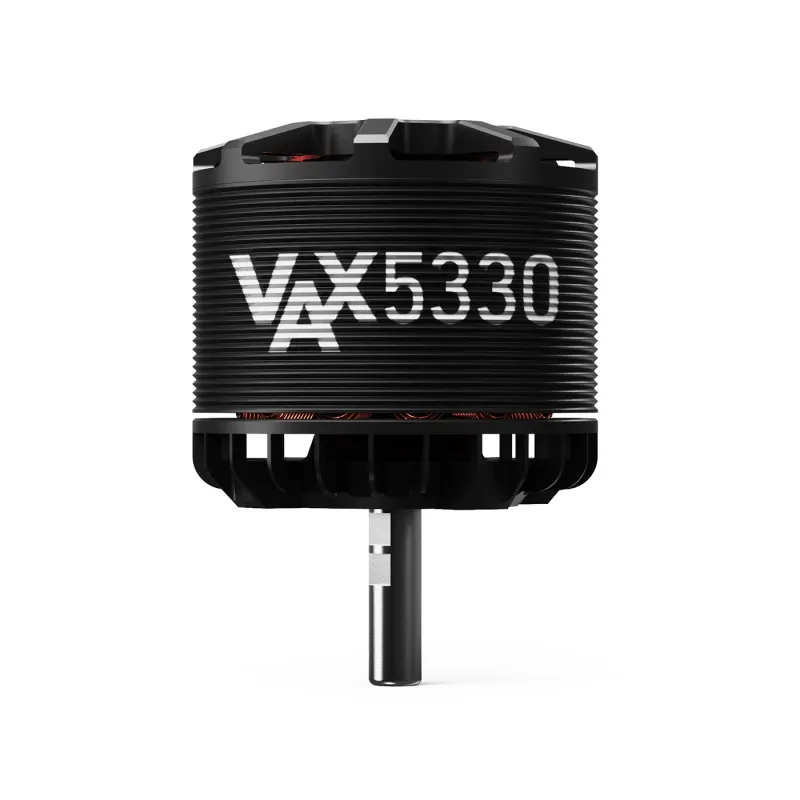

Серия MAD VAX 5330 EEE V1.0 — моторы для eVTOL, самолётов и X-Class дронов Назначение и особенности Мотор MAD VAX 5330 предназначен для eVTOL-аппаратов, самолётов и X-Class мультикоптеров, рассчитан на подъёмную силу 8–10 кг и поддерживает работу с 12S-аккумуляторами. Обновлённая конструкция обеспечивает повышенную надёжность и стабильность при длительных полётах, сохраняя при этом характеристики предыдущего поколения. Повышенная устойчивость к перегреву, влагозащита и износостойкость делают мотор подходящим для профессиональных промышленных и аэрокосмических применений. Модификация с удлинённым валом и упорным подшипником может использоваться для передачи крутящего момента на хвостовую балку (например, при установке толкающего пропеллера внутри фюзеляжа). Конструктивные характеристики — Модель: MAD VAX 5330 EEE V1.0 — Диаметр корпуса: 61,1 мм — Высота корпуса: 84 мм — Конфигурация: 12N14P — Диаметр вала: 8 мм — Масса мотора: 570 г — Масса в упаковке: 750 г (размер упаковки 110×110×65 мм) — Материал статора: антикоррозийное покрытие, класс изоляции 180 °C — Магниты: класс термостойкости 150 °C — Подшипники: 688ZZ×2 и 1980×1 — Класс защиты: от дождя — Длина кабеля: 150 мм (14 AWG, силикон, чёрный) — Балансировка ротора: ≤ 5 мг — Балансировка мотора: ≤ 10 мг — Отверстия для монтажа пропеллера: D 31 M3×4, D 20 M3×4 — Отверстия для установки мотора: D 30 M4×4, D 44 M4×4 — Центробежное охлаждение: независимое Рекомендуемое применение — eVTOL-аппараты и конвертопланы — X-Class FPV-платформы — Беспилотные летательные аппараты промышленного класса — Самолёты с электрическим приводом — Дроны с толкающим винтом и валом через фюзеляж Рабочие показатели (общее) — Рабочее напряжение: 5–14S LiPo — Номинальная мощность: 3,2–4,4 кВт — КПД: 79–86 % — Максимальная температура корпуса: 95–105 °C — Рабочие зоны:  — ток < 30 A — длительный режим  — 30–100 A — кратковременный режим (10–30 с)  — > 100 A — зона недопустимой нагрузки — Испытательное напряжение изоляции: 500 В Преимущества серии VAX 5330 — Увеличенный ресурс и стабильность под нагрузкой — Высокая энергоэффективность при 12S-питании — Надёжное охлаждение и устойчивость к перегреву — Защита от влаги и коррозии — Прецизионная балансировка и виброустойчивость — Совместимость с широким спектром промышленных пропеллеров Комплектация — Мотор MAD VAX 5330 EEE V1.0 — Крепёжные винты M4×4 и M3×4 — Уплотнительное кольцо и прокладка — Подшипники установлены с завода — Инструкция и технический паспорт Производитель — Бренд: MAD Components — Серия: VAX 5330 EEE V1.0 — Страна производства: Тайвань Китай
