Комплект GM8112-80T
Характеристики
Быстрые сроки поставки
Комплект GM8112-80T
#PROP_TITLE#
—
#PROP_VALUE#
Контроллер может использоваться для построения высококачественных 3-осевых систем стабилизации камеры, которые могут устанавливаться на БПЛА, а также для создания ручных стабилизаторов. Эта версия контроллера является новым направлением в развитии наших решений для стабилизации. Она заменяет предыдущую 8-битную версию контроллера SimpleBGC, сохраняя 100% обратную совместимость и добавляя новую функциональность.
Параметры платы контроллера
Размер платы: 50×50 мм
Расстояние между монтажными отверстиями: 45 мм
Диаметр монтажных отверстий: 3 мм
Напряжение питания: от 3S до 6S
Максимальный ток мотора: 1,5 А
Выход 5V для питания внешних устройств: до 1 А

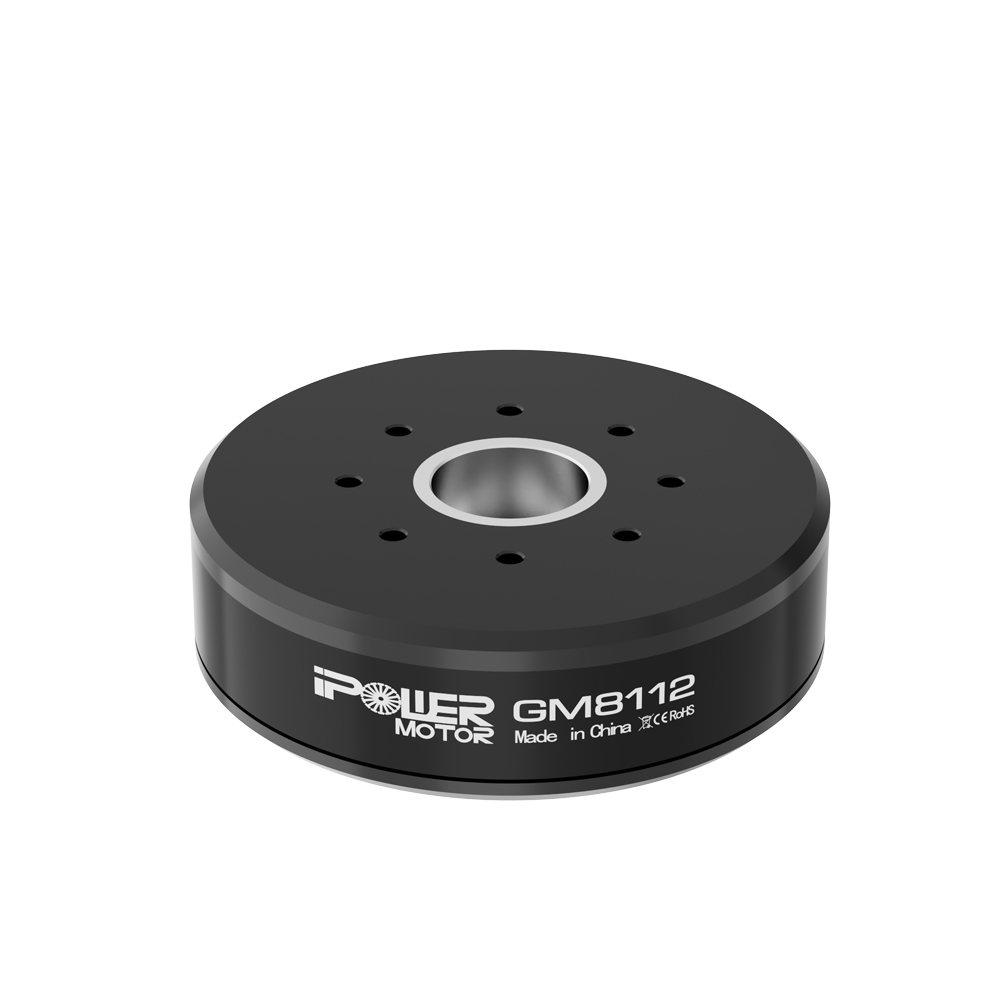

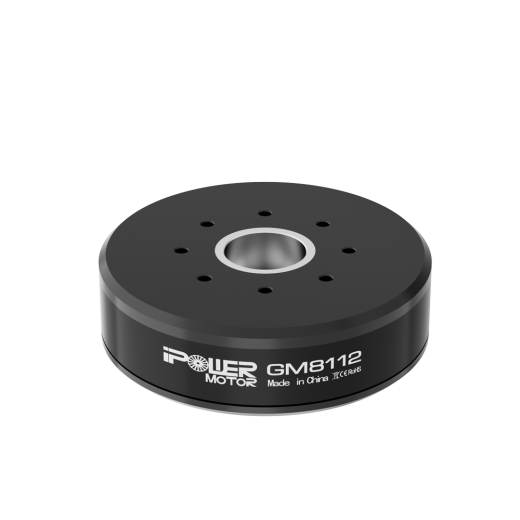

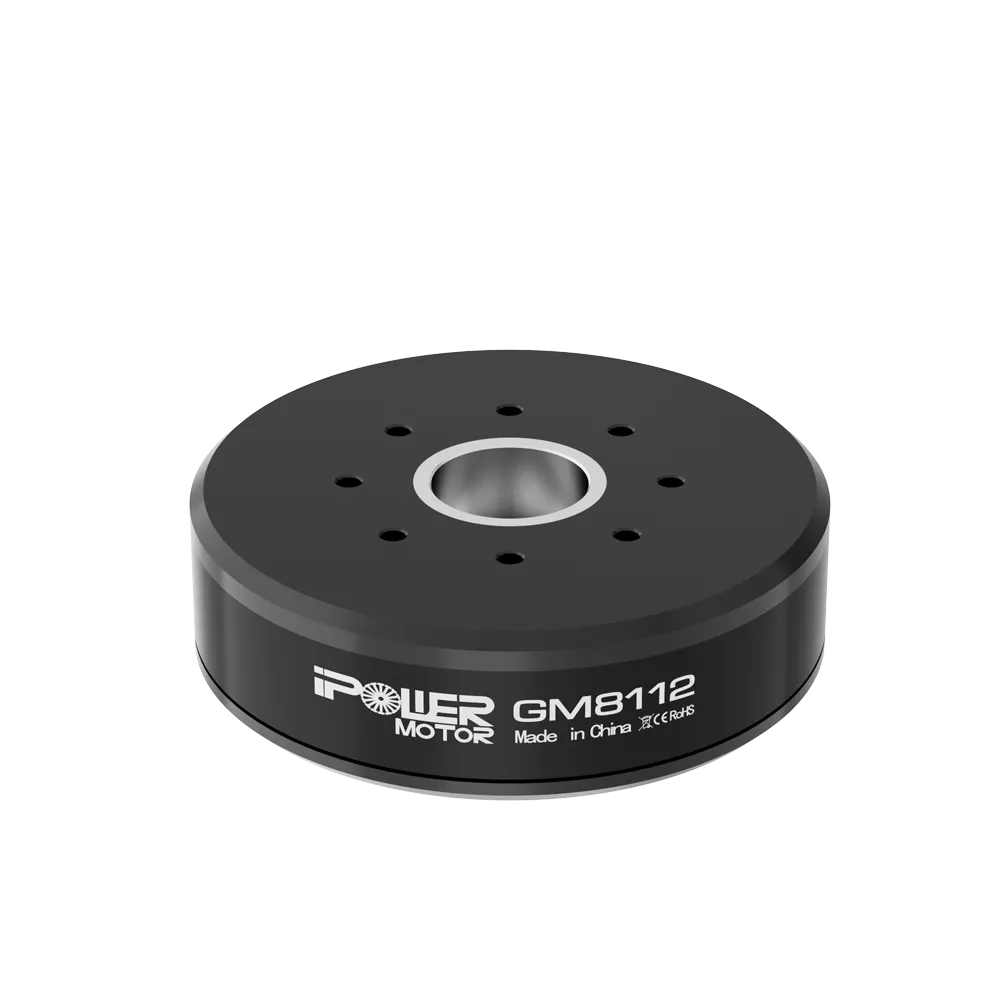

Мотор GM8112 (iPower Motors)
GM8112 от iPower Motors — высококлассный бесколлекторный мотор для подвесов (gimbal), рассчитанный на камеры Red Epic и другие крупные камеры. Этот мотор предназначен для крупногабаритных мультикоптерных платформ, которым требуется поднимать оборудование уровня Red Epic и DSLR. Крутящий момент: 6 кг·см.
Принцип стабилизации камеры с использованием бесколлекторных моторов прямого привода: подвес на BLDC-моторах во многом похож на обычный подвес на хоббийных сервоприводах.
Характеристики мотора GM8112
Модель: GM8112
Внешний диаметр мотора: Ф89,5 ±0,05 мм
Конфигурация: 36N/42P
Высота мотора: 26 ±0,2 мм (включая корпус энкодера)
Полый вал (наружный диаметр): Ф25 -0,008/-0,012 мм
Полый вал (внутренний диаметр): Ф22 +0,05/+0,1 мм
Длина проводов: 610 ±3 мм
Калибр провода (AWG): #24
Вес мотора: 428 ±1 г
Разъём проводов: 2,5 мм Dupont connector
Ток холостого хода: 0,3 ±0,1 А
Напряжение холостого хода: 22 V
Обороты холостого хода: 380–420 RPM
Ток под нагрузкой: 2 A
Напряжение под нагрузкой: 20 V
Крутящий момент под нагрузкой (g): 6000–9000
Внутреннее сопротивление мотора: 4,2 Ω ±5% (сопротивление меняется с температурой)
Испытание высоким напряжением: DC500V 1mA @2 sec
Биение корпуса ротора: ≤0,1 мм
Направление вращения (удлинение оси): по часовой стрелке
Температурные испытания
Высокая температура: выдержка при 60℃ в течение 100 часов; мотор работает нормально после 24 часов при комнатной температуре
Низкая температура: выдержка при -20℃ в течение 100 часов; мотор работает нормально после 24 часов при комнатной температуре
Дополнительные параметры
Максимальная мощность: ≤80 W
Рабочее питание: 3–5S
Рабочая температура: -20…60℃; влажность 10–90% RH

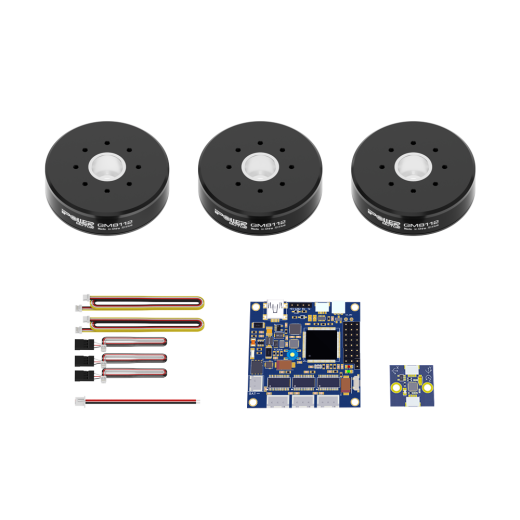

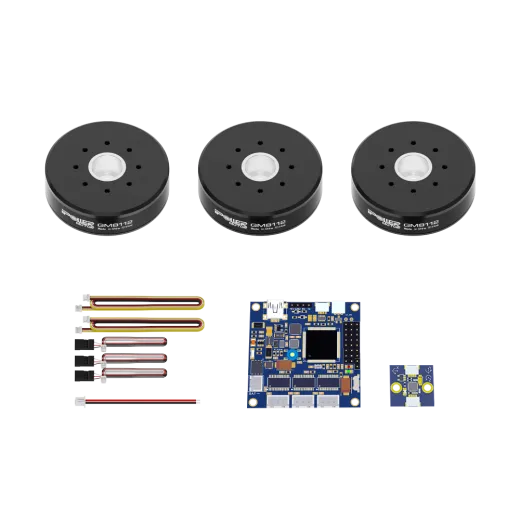

Комплектация:
3 x мотор подвеса GM8112
1 x комплект Alexmos 32BIT BGC без алюминиевого корпуса
1 x комплект соединительных кабелей
Параметры платы контроллера
Размер платы: 50×50 мм
Расстояние между монтажными отверстиями: 45 мм
Диаметр монтажных отверстий: 3 мм
Напряжение питания: от 3S до 6S
Максимальный ток мотора: 1,5 А
Выход 5V для питания внешних устройств: до 1 А
Мотор GM8112 (iPower Motors)
GM8112 от iPower Motors — высококлассный бесколлекторный мотор для подвесов (gimbal), рассчитанный на камеры Red Epic и другие крупные камеры. Этот мотор предназначен для крупногабаритных мультикоптерных платформ, которым требуется поднимать оборудование уровня Red Epic и DSLR. Крутящий момент: 6 кг·см.
Принцип стабилизации камеры с использованием бесколлекторных моторов прямого привода: подвес на BLDC-моторах во многом похож на обычный подвес на хоббийных сервоприводах.
Характеристики мотора GM8112
Модель: GM8112
Внешний диаметр мотора: Ф89,5 ±0,05 мм
Конфигурация: 36N/42P
Высота мотора: 26 ±0,2 мм (включая корпус энкодера)
Полый вал (наружный диаметр): Ф25 -0,008/-0,012 мм
Полый вал (внутренний диаметр): Ф22 +0,05/+0,1 мм
Длина проводов: 610 ±3 мм
Калибр провода (AWG): #24
Вес мотора: 428 ±1 г
Разъём проводов: 2,5 мм Dupont connector
Ток холостого хода: 0,3 ±0,1 А
Напряжение холостого хода: 22 V
Обороты холостого хода: 380–420 RPM
Ток под нагрузкой: 2 A
Напряжение под нагрузкой: 20 V
Крутящий момент под нагрузкой (g): 6000–9000
Внутреннее сопротивление мотора: 4,2 Ω ±5% (сопротивление меняется с температурой)
Испытание высоким напряжением: DC500V 1mA @2 sec
Биение корпуса ротора: ≤0,1 мм
Направление вращения (удлинение оси): по часовой стрелке
Температурные испытания
Высокая температура: выдержка при 60℃ в течение 100 часов; мотор работает нормально после 24 часов при комнатной температуре
Низкая температура: выдержка при -20℃ в течение 100 часов; мотор работает нормально после 24 часов при комнатной температуре
Дополнительные параметры
Максимальная мощность: ≤80 W
Рабочее питание: 3–5S
Рабочая температура: -20…60℃; влажность 10–90% RH
Комплектация:
3 x мотор подвеса GM8112
1 x комплект Alexmos 32BIT BGC без алюминиевого корпуса
1 x комплект соединительных кабелей
