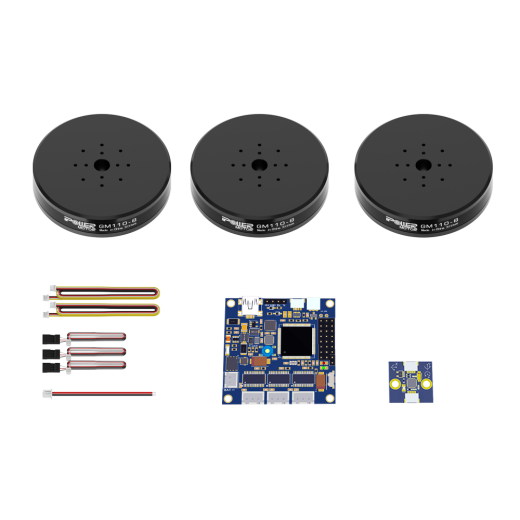

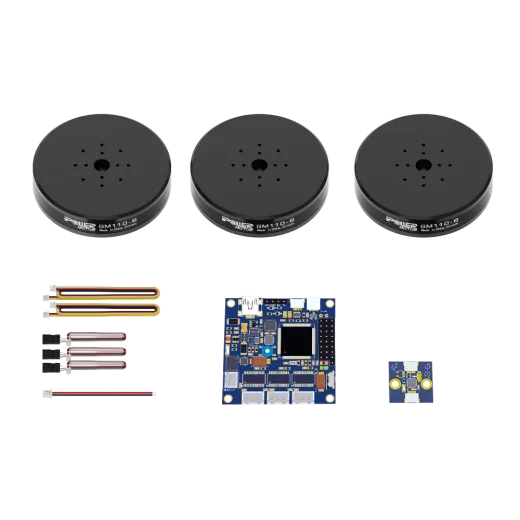

Комплект GM110-8
Характеристики
Быстрые сроки поставки
Комплект GM110-8
#PROP_TITLE#
—
#PROP_VALUE#
Контроллер можно использовать для создания высококачественных 3-осевых систем стабилизации камеры, которые могут устанавливаться на БПЛА, а также для сборки ручных стабилизаторов (handheld).
Эта версия контроллера — новое направление в развитии наших решений для стабилизации. Она заменит предыдущую 8-битную версию контроллера SimpleBGC, сохраняя 100% обратную совместимость и добавляя новый функционал.
Характеристики контроллера
Размер платы: 50×50 мм
Расстояние между монтажными отверстиями: 45 мм
Диаметр монтажных отверстий: 3 мм
Напряжение питания: 3S–6S
Максимальный ток мотора: 1,5 A
Выход 5V для питания внешних устройств: до 1 A
Технические характеристики (модель мотора)
Модель: GM110-8
Диаметр выхода мотора: Ф110 ±0,05 мм
Конфигурация: 24N/28P
Высота мотора: 26 ±0,2 мм (включая корпус энкодера)
Полый вал (наружный диаметр): нет данных
Полый вал (внутренний диаметр): нет данных
Длина провода: 610 ±3 мм
Сечение кабеля (AWG): #24
Вес мотора: 534 ±1 г
Разъём провода: Dupont 2,5 мм
Параметры без нагрузки
Ток без нагрузки: 0,09 ±0,1 A
Напряжение без нагрузки: 20 V
Обороты без нагрузки: 125–139 RPM
Параметры под нагрузкой
Ток под нагрузкой: 2 A
Напряжение под нагрузкой: 20 V
Крутящий момент (г): 8000–12000
Электрические и механические параметры
Внутреннее сопротивление мотора: 20,19 Ω ±5% (сопротивление меняется с температурой)
Испытание высоким напряжением: DC500V, 1 mA, 2 сек
Биение корпуса ротора: ≤0,1 мм
Направление вращения (удлинение оси): по часовой стрелке
Температурные испытания
Высокая температура: выдержка при 60℃ в течение 100 часов; мотор работает нормально после 24 часов при комнатной температуре
Низкая температура: выдержка при -20℃ в течение 100 часов; мотор работает нормально после 24 часов при комнатной температуре
Дополнительные параметры
Максимальная мощность: ≤60 W
Рабочее питание: 4–6S
Рабочая температура: -20…60℃; 10–90% RH
Комплектация:
3 шт. мотор подвеса GM110-8
1 шт. комплект Alexmos 32BIT BGC без алюминиевого корпуса
1 шт. комплект соединительных кабелей
Эта версия контроллера — новое направление в развитии наших решений для стабилизации. Она заменит предыдущую 8-битную версию контроллера SimpleBGC, сохраняя 100% обратную совместимость и добавляя новый функционал.
Характеристики контроллера
Размер платы: 50×50 мм
Расстояние между монтажными отверстиями: 45 мм
Диаметр монтажных отверстий: 3 мм
Напряжение питания: 3S–6S
Максимальный ток мотора: 1,5 A
Выход 5V для питания внешних устройств: до 1 A
Технические характеристики (модель мотора)
Модель: GM110-8
Диаметр выхода мотора: Ф110 ±0,05 мм
Конфигурация: 24N/28P
Высота мотора: 26 ±0,2 мм (включая корпус энкодера)
Полый вал (наружный диаметр): нет данных
Полый вал (внутренний диаметр): нет данных
Длина провода: 610 ±3 мм
Сечение кабеля (AWG): #24
Вес мотора: 534 ±1 г
Разъём провода: Dupont 2,5 мм
Параметры без нагрузки
Ток без нагрузки: 0,09 ±0,1 A
Напряжение без нагрузки: 20 V
Обороты без нагрузки: 125–139 RPM
Параметры под нагрузкой
Ток под нагрузкой: 2 A
Напряжение под нагрузкой: 20 V
Крутящий момент (г): 8000–12000
Электрические и механические параметры
Внутреннее сопротивление мотора: 20,19 Ω ±5% (сопротивление меняется с температурой)
Испытание высоким напряжением: DC500V, 1 mA, 2 сек
Биение корпуса ротора: ≤0,1 мм
Направление вращения (удлинение оси): по часовой стрелке
Температурные испытания
Высокая температура: выдержка при 60℃ в течение 100 часов; мотор работает нормально после 24 часов при комнатной температуре
Низкая температура: выдержка при -20℃ в течение 100 часов; мотор работает нормально после 24 часов при комнатной температуре
Дополнительные параметры
Максимальная мощность: ≤60 W
Рабочее питание: 4–6S
Рабочая температура: -20…60℃; 10–90% RH
Комплектация:
3 шт. мотор подвеса GM110-8
1 шт. комплект Alexmos 32BIT BGC без алюминиевого корпуса
1 шт. комплект соединительных кабелей
