Комплект GM3506

Контроллер может использоваться для построения высококачественных 3-осевых систем стабилизации камеры, которые могут устанавливаться на БПЛА, а также для создания ручных стабилизаторов камеры. Данная версия контроллера является новым направлением в разработке стабилизирующих решений. Она заменит предыдущую 8-битную версию контроллера SimpleBGC, сохраняя 100% обратную совместимость и добавляя новую функциональность.
Характеристики контроллера
Размер платы: 50×50 мм
Расстояние между монтажными отверстиями: 45 мм
Диаметр монтажных отверстий: 3 мм
Напряжение питания: 3S–6S
Максимальный ток мотора: 1,5 А
Выход 5V для питания внешних устройств: до 1 А
Технические характеристики мотора
Модель: GM3506
Внешний диаметр мотора: Ø40 ±0,05 мм
Конфигурация: 24N/22P
Высота мотора: 17,8 ±0,2 мм (включая корпус энкодера)
Полый вал (наружный диаметр): Ø12 -0,008/-0,012 мм
Полый вал (внутренний диаметр): Ø8,6 +0,05/0 мм
Длина провода: 610 ±3 мм
Калибр провода (AWG): #24
Вес мотора: 64 ±0,2 г
Разъём провода: 2,5 мм, разъём Dupont
Параметры работы
Ток холостого хода: 0,17 ±0,05 А
Напряжение холостого хода: 16 V
Обороты холостого хода: 2149–2375 RPM
Ток под нагрузкой: 1 А
Напряжение под нагрузкой: 12 V
Крутящий момент под нагрузкой (г): 600–1000
Внутреннее сопротивление мотора: 5,6 Ω ±5% (сопротивление меняется с температурой)
Испытание повышенным напряжением: DC500V, 1 мА, 2 сек
Биение корпуса ротора: ≤0,1 мм
Направление вращения (удлинение оси): по часовой стрелке
Максимальная мощность: ≤25 W
Рабочий ток: 2–3S
Рабочая температура: -20…60 ℃; 10–90% RH
Температурные испытания
Высокая температура: выдержка при 60 ℃ в течение 100 часов; после 24 часов при комнатной температуре мотор работает нормально
Низкая температура: выдержка при -20 ℃ в течение 100 часов; после 24 часов при комнатной температуре мотор работает нормально

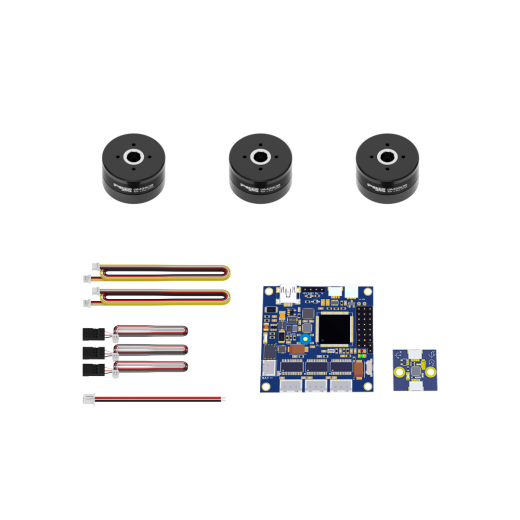

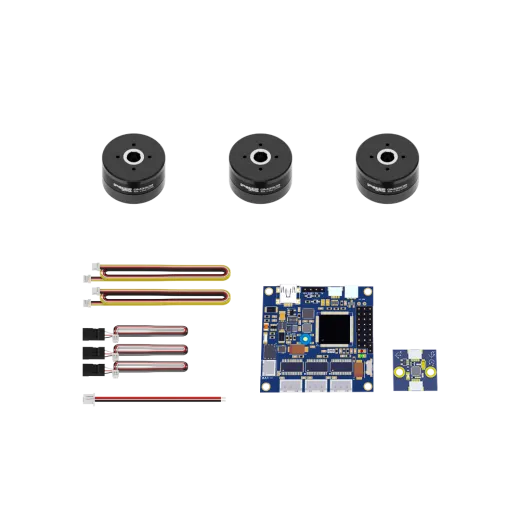

Комплектация:
3 × мотор подвеса GM3506
1 × комплект Alexmos 32BIT SimpleBGC
1 × комплект соединительных кабелей
