Комплект GM6208-150T

Описание "Комплект GM6208-150T"

Контроллер можно использовать для построения высококачественных 3‑осевых систем стабилизации камеры, которые могут устанавливаться на БПЛА, а также для создания ручных стабилизаторов (стедикамов). Эта версия контроллера — новое направление в развитии наших решений для стабилизации. Она заменит предыдущую 8‑битную версию контроллера SimpleBGC, сохраняя 100% обратную совместимость и добавляя новую функциональность.
Характеристики контроллера
Размер платы: 50×50 мм
Расстояние между монтажными отверстиями: 45 мм
Диаметр монтажных отверстий: 3 мм
Напряжение питания: 3S–6S
Максимальный ток мотора: 1,5 А
Выход 5 В для питания внешних устройств: до 1 А

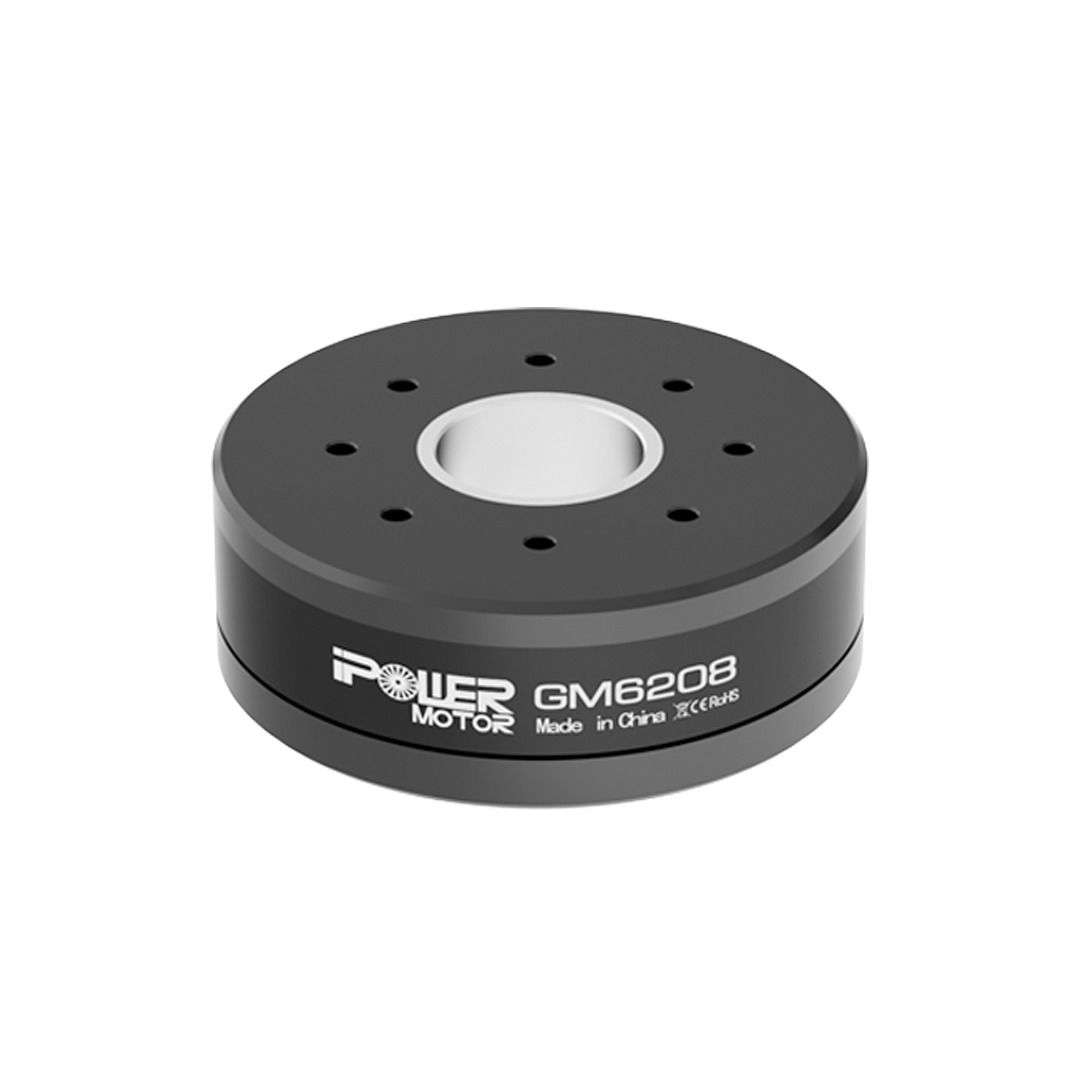

Технические характеристики мотора
Модель: GM6208
Диаметр (Motor Out Diameter): Ф69,5 ±0,05 мм
Конфигурация: 24N/28P
Высота мотора: 24 ±0,2 мм (включая корпус энкодера)
Полый вал, внешний диаметр (OD): Ф25 −0,01/−0,015 мм
Полый вал, внутренний диаметр (ID): Ф22 +0,05/+0 мм
Длина провода: 610 ±3 мм
Калибр провода (AWG): #24
Вес мотора: 249 ±0,5 г
Разъём провода: Dupont 2,5 мм
Ток холостого хода: 0,08 ±0,1 А
Напряжение холостого хода: 20 В
Обороты без нагрузки: 209–231 об/мин (RPM)
Ток под нагрузкой: 1,2 А
Напряжение под нагрузкой: 20 В
Крутящий момент под нагрузкой (г): 2600–3600
Внутреннее сопротивление мотора: 32 Ω ±5% (сопротивление зависит от температуры)
Испытание высоким напряжением: DC 500 В, 1 мА, 2 сек
Биение корпуса ротора: ≤0,1 мм
Направление вращения (удлинение оси): по часовой стрелке
Температурные испытания
Высокая температура: выдержка при 60℃ в течение 100 часов; мотор работает нормально после 24 часов при комнатной температуре
Низкая температура: выдержка при −20℃ в течение 100 часов; мотор работает нормально после 24 часов при комнатной температуре
Дополнительные параметры
Максимальная мощность: ≤25 Вт
Рабочее питание: 3–5S
Рабочая температура: −20…60℃; 10–90% RH

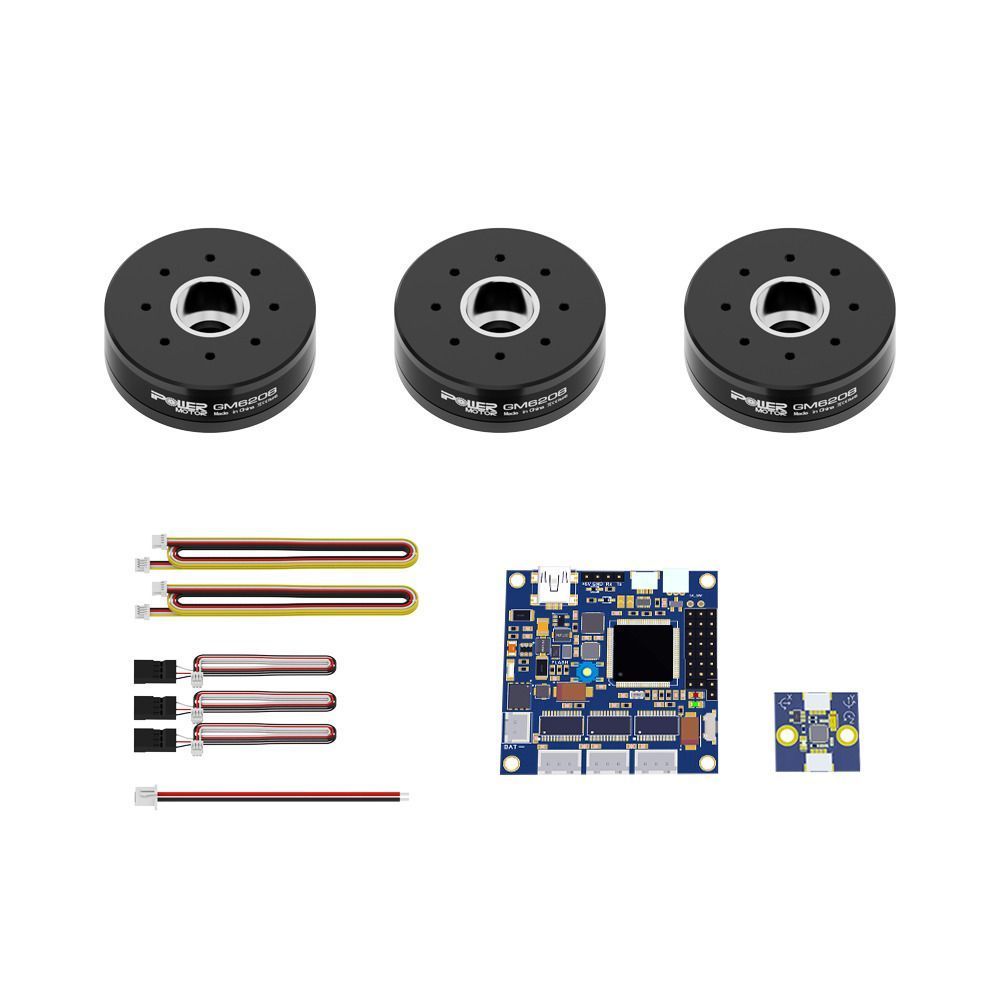

Комплектация:
3 шт. мотор GM6208 150T для подвеса (gimbal)
1 шт. комплект Alexmos 32BIT BGC без алюминиевого корпуса
1 шт. комплект соединительных кабелей
