Описание "Полетный контроллер BETAFPV F3 Brushed No RX без приемника с OSD"

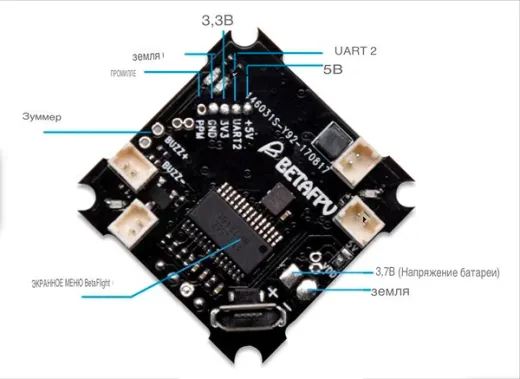

F3 Brushed Flight Controller (No Receiver + OSD) — это версия полётного контроллера для brushed Whoop-дронов, не имеющая встроенного приёмника и предоставляющая максимальную гибкость в выборе протокола управления. Контроллер построен на процессоре STM32F303CCT6 с гироскопом MPU6000, оснащён встроенным Betaflight OSD и предустановленной прошивкой Betaflight 3.1.7. На плате выведены интерфейсы для подключения внешних приёмников: 5V, 3.3V, UART2 и PPM, что позволяет использовать любые совместимые микро-приёмники (Frsky XM/XM+, FuriousFPV LR1000, Lemon DSMX, Flysky X6B и др.). Также предусмотрен порт для подключения микро-зуммера (beeper) для облегчения поиска упавшего дрона. Поставляется с предварительно припаянным силовым кабелем JST-PH 2.0 (PowerWhoop) длиной 55 мм.

Общие характеристики
— Тип: Полётный контроллер для brushed Whoop-дронов (без встроенного приёмника)
— Модель: BETAFPV F3 Brushed Flight Controller (No Receiver + OSD)
— Назначение: Управление микро-дронами класса Whoop с коллекторными моторами и возможностью установки любого внешнего приёмника
— Ключевое преимущество: Максимальная гибкость выбора протокола управления, наличие OSD, порт для зумера
— Процессор: STM32F303CCT6
— Гироскоп: MPU6000 (Six-Axis)
— Прошивка: Betaflight 3.1.7 (предустановлена, таргет BETAFLIGHTF3)
— OSD: Встроенный Betaflight OSD (управление через SPI DMA)
— Приёмник: Отсутствует, поддержка внешних приёмников через 5V, 3.3V, UART2, PPM
— ESC: Интегрированные FET-ключи, макс. ток 6.3 А
— Поддержка моторов: 6×15 мм, 7×20 мм, 8×20 мм, 8.5×20 мм и аналогичные brushed-моторы
— Размер платы: 26 × 26 мм
— Крепление: Совместимо с рамой Inductrix и другими 26 мм монтажными паттернами
— Кабель питания: 55 мм, JST-PH 2.0 (PowerWhoop), предварительно припаян
— Дополнительный кабель: 55 мм PH-JST 1.25 в комплекте
— Вес: 3.0 г
— Порт зумера: Выведен для подключения микро-пищалки (beeper)

Ключевые особенности
— Гибкость выбора протокола управления: Отсутствие встроенного приёмника позволяет установить любой внешний микро-приёмник под вашу аппаратуру: Frsky XM/XM+, FuriousFPV LR1000, Lemon DSMX, Flysky X6B и другие, совместимые с интерфейсами 5V/3.3V/UART2/PPM.
— Встроенный Betaflight OSD: Отображение напряжения батареи и других полётных данных на FPV-экране. Возможность настройки PID и параметров через OSD-меню.
— Порт для микро-зуммера (beeper): Наличие отдельного порта для подключения зумера значительно упрощает поиск дрона после падения в высокой траве или труднодоступных местах.
— Полная программируемость через Betaflight: Подключение через встроенный USB-порт, возможность тонкой настройки PID, rates, фильтров и других параметров.
— Совместимость с Inductrix-рамами: Размер платы 26×26 мм и монтажные отверстия полностью совместимы со стандартными рамами Blade Inductrix и Beta75.
— Лёгкий вес — 3.0 г: Контроллер имеет минимальный вес, что особенно важно для ультралёгких Whoop-сборок.

Технические характеристики
— Процессор: STM32F303CCT6
— Гироскоп: MPU6000
— ESC: FET-ключи, 6.3 А (макс.)
— Прошивка: Betaflight 3.1.7 (таргет BETAFLIGHTF3)
— OSD: Интегрированный Betaflight OSD
— Приёмник: Отсутствует, интерфейсы для внешнего Rx: 5V, 3.3V, UART2, PPM
— Порт зумера: Есть
— Размер: 26 × 26 мм
— Вес: 3.0 г
— Кабель питания: 55 мм, JST-PH 2.0 (PowerWhoop) — припаян
— Дополнительный кабель: 55 мм PH-JST 1.25 — в комплекте
— Совместимые рамы: Blade Inductrix (без доработок), Beta75 (без доработок), Eachine E010/E011 (с доработкой)

Рекомендуемые внешние приёмники
— Frsky XM / XM+
— FuriousFPV LR1000
— Lemon DSMX Receiver
— Flysky X6B
— Другие микро-приёмники с поддержкой UART2 или PPM

Важные ограничения и рекомендации
— Отсутствие датчика тока: Значение ампер на OSD некорректно (инвалидно).
— Только brushed-моторы: Контроллер не поддерживает brushless-двигатели.
— Требуется внешний приёмник: Для работы необходимо приобрести и подключить совместимый приёмник отдельно.

Область применения
— Сборка кастомных brushed Whoop-дронов с возможностью выбора протокола управления под существующий парк передатчиков.
— Замена штатных контроллеров в ранее собранных дронах для перехода на другой протокол.
— Проекты, требующие наличия зумера для облегчения поиска дрона.
— Любительские сборки с использованием нестандартных приёмников.

Комплектация поставки
— Полётный контроллер F3 OSD Brushed Flight Controller (No Receiver version) — 1 шт. (кабель питания PH-JST 2.0 55 мм припаян)
— Кабель питания PH-JST 1.25 55 мм — 1 шт.
— Винты M1.2×4 мм (для рамы Inductrix) — 4 шт.
— Винты M1.4×5 мм (для рамы Beta75 и других 75 мм рам) — 4 шт.
— Антивибрационные резиновые демпферы — 4 шт.

Варианты исполнения (доступные опции)
— Данная модель поставляется в единственной конфигурации: без приёмника, с OSD, с портами для подключения внешнего Rx и зумера.
— Приёмник приобретается отдельно.
