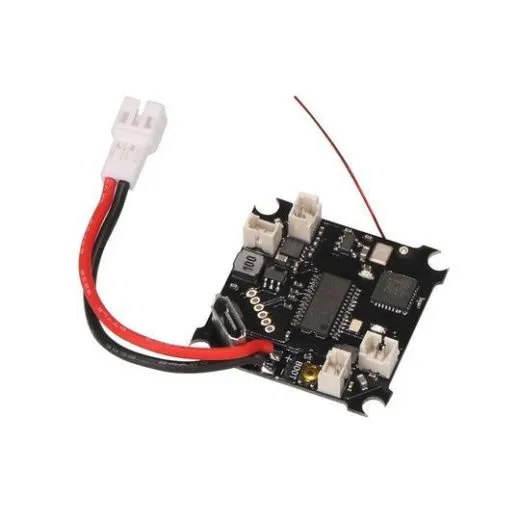

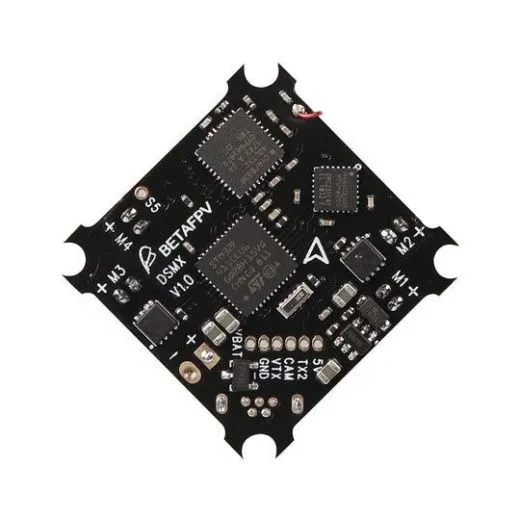

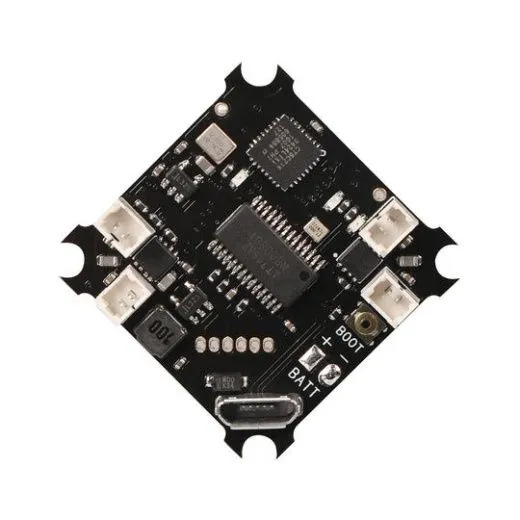

Описание "Полетный контроллер BETAFPV F4 DSMX Brushed с приемником и OSD"

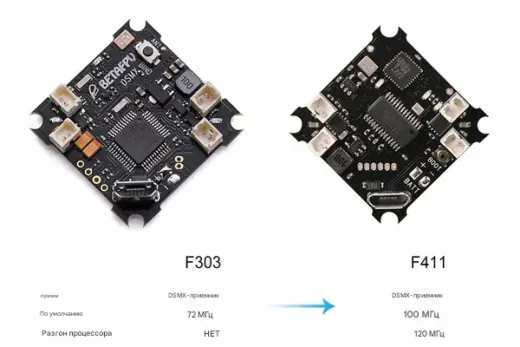

Полетный контроллер BETAFPV F4 DSMX Brushed, основанный на процессоре STM32F411 и с повышенной до 30А токовой нагрузкой всех полевых транзисторов, представляет собой значительный шаг вперед по сравнению с предыдущим F3 DSMX Brushed FC, обеспечивая заметный прирост производительности и мощности.

Ключевые особенности
— Высокопроизводительный процессор: STM32F411CEU6.
— Встроенный приемник: Нативный приемник протокола DSMX (SBUS), совместимый с большинством пультов Spektrum (DX6/DX6i/DX8 и др.) и DSMX-совместимыми модулями.
— Защита от переполюсовки питания: Плата остается исправной при неправильном подключении батареи.
— Встроенный BetaFlight OSD: Отображение телеметрии и меню настроек поверх видео.
— Полная программируемость через Betaflight Configurator по USB-порту.
— Совместимость с популярными шасси: Работает с текущими наборами Whoop Drone или Blade Inductrix.
— Предустановленная прошивка и припаянный силовой кабель.

Технические характеристики
— Процессор: STM32F411CEU6.
— Гироскоп/акселерометр: 6-осевой MPU6000.
— ESC: Все полевые транзисторы с максимальным током 30А. Поддержка моторов 6x15мм, 7x20мм, 8x20мм, 8.5x20мм.
— Размер: 26мм x 26мм. Полная совместимость с рамой Inductrix и ее посадочным шаблоном.
— Прошивка: Betaflight MATEKF411 версии 3.5.0.
— OSD: Встроенный BetaFlight OSD (управление через SPI в режиме DMA).
— Приемник: DSM2/DSMX.
— Силовой кабель: Длина 55мм, разъем JST-PH 2.0 (PowerWhoop).
— Вес: 3.8г.

BetaFlight OSD

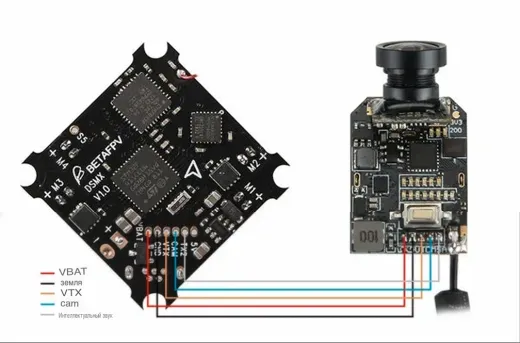

Контроллер оснащен встроенным OSD (on-screen display), отображающим важную информацию поверх видео (напряжение батареи и др.) и позволяющим менять настройки квадрокоптера. Для работы OSD с AIO-камерами (например, BETAFPV H02, FX806TC, VM275) необходимо использовать видеовход (CAM) и видеовыход (VTX) на плате. Датчик тока на плате отсутствует — показания потребляемого тока в OSD недействительны.

Процедура привязки (Binding) приемника
— Шаг 1: Подключите приемник к FC и запустите Betaflight Configurator. На вкладке «Ports» настройте UART1 как последовательный порт (Serial RX). Сохраните и перезагрузите.
— Шаг 2: На вкладке «Configuration» в разделе «Receiver» выберите: «Serial-based receiver» и «SPEKTRUM2048» в качестве провайдера. Сохраните и перезагрузите.
— Шаг 3: В CLI введите команду: set spektrum_sat_bind=9 и сохраните.
— Шаг 4: Перезапустите приемник. Оранжевый светодиод начнет быстро мигать, что означает переход в режим привязки.
— Шаг 5: Включите пульт в режиме привязки. После успешной привязки оранжевый светодиод на приемнике загорится постоянно.

Индикация светодиодами
На нижней стороне платы расположены три светодиода:
— Светодиод приемника (оранжевый): Постоянный — привязка успешна. Мигающий — режим привязки. Выключен — нет соединения.
— Светодиод статуса (красный): Постоянный — моторы готовы (armed). Мигающий — есть флаги, препятствующие готовности (Arming Disable Flags).
— Светодиод статуса (синий): Постоянный — моторы готовы (armed).

Важная информация о DSMX-приемнике
— Для увеличения дальности связи рекомендуется размещать антенну приемника подальше от платы, направив ее вверх.
— Встроенный DSMX-приемник НЕ совместим с пультом Spektrum DXe и RF-модулем OrangeRX.
— Для некоторых пультов (например, DX6i/DX6e) может наблюдаться малая дальность связи. В этом случае рекомендуется переключить режим пульта с DSMX на DSM2 (по умолчанию используется DSMX).

Комплектация
— 1 x Полетный контроллер F4 Brushed (DSMX Rx версия, с припаянным силовым кабелем 55мм JST-PH 2.0).
— 4 x Винта M1.2x4мм (для оригинальной рамы Inductrix).
— 4 x Винта M1.4x5мм (для рамы Beta75 75мм и аналогичных).
— 4 x Антивибрационных демпфера.
— 1 x Силовой кабель 55мм с разъемом JST-PH 1.25.
