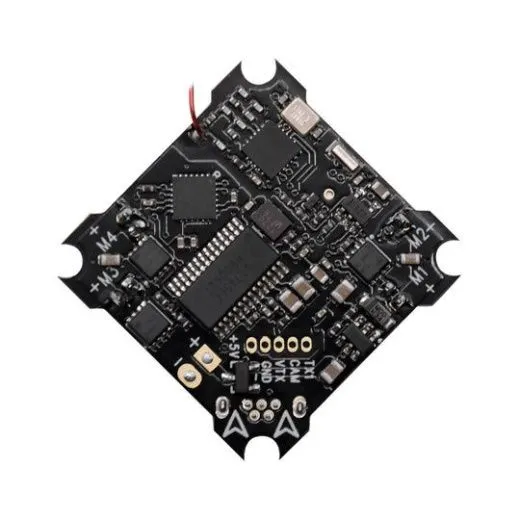

Полетный контроллер BETAFPV F3 Brushed V2 с OSD и приемником
Характеристики
Быстрые сроки поставки
Полетный контроллер BETAFPV F3 Brushed V2 с OSD и приемником
#PROP_TITLE#
—
#PROP_VALUE#
|

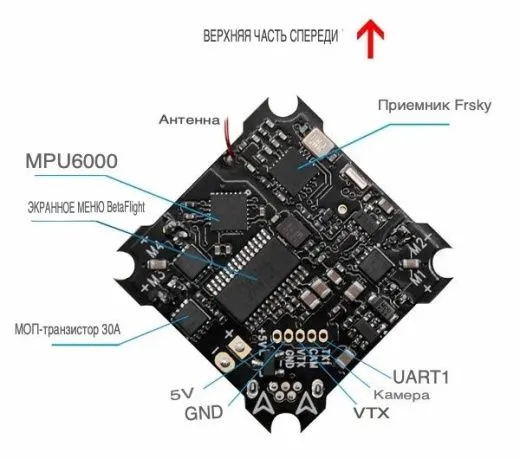

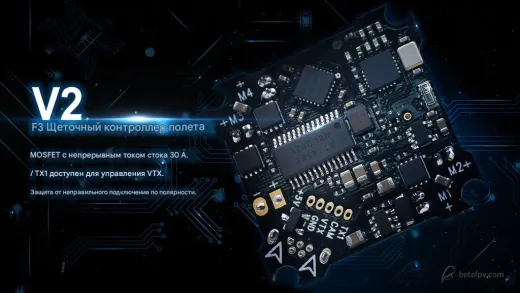

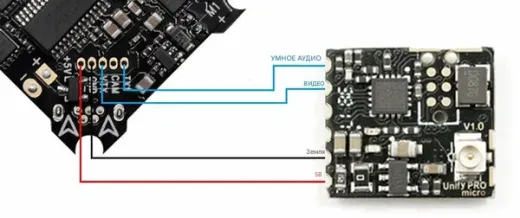

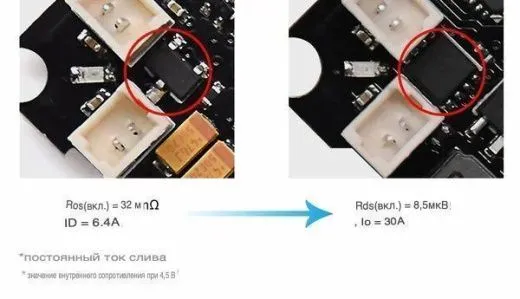

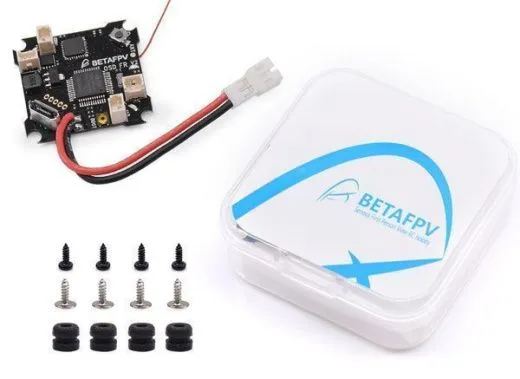

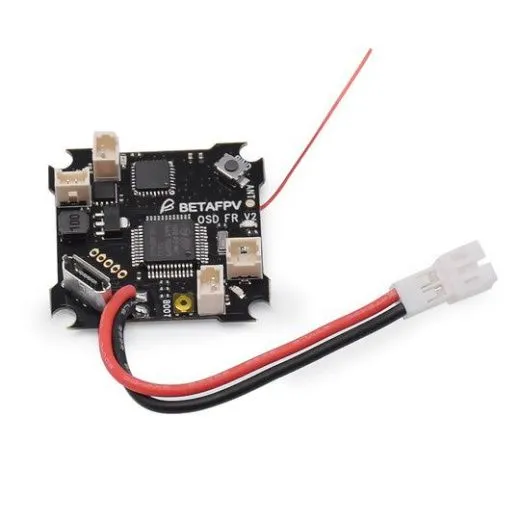

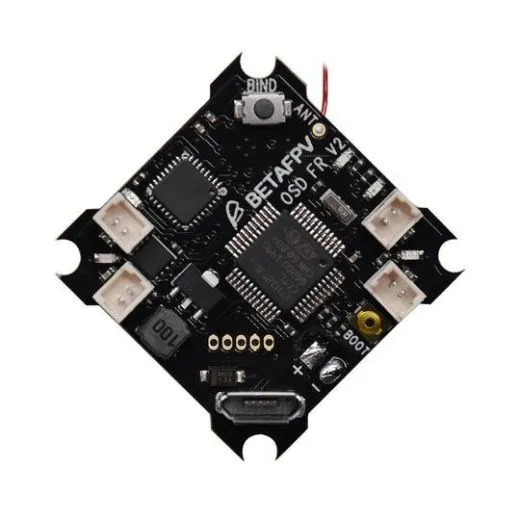

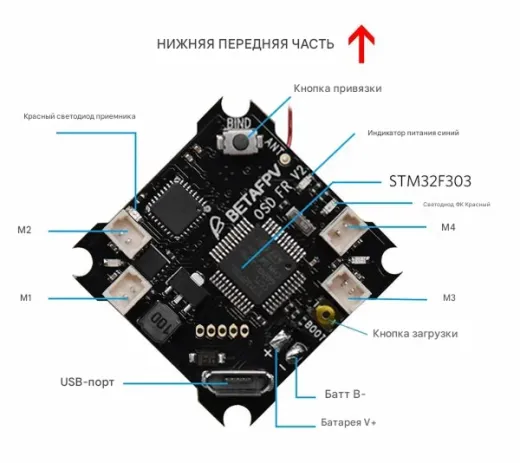

F3 Brushed Flight Controller (Frsky Rx + OSD V2) — это улучшенная версия популярного полётного контроллера для brushed Whoop-дронов со встроенным Frsky-приёмником и Betaflight OSD. Версия V2 включает три ключевых улучшения по сравнению с оригинальной F3 платой: мощные 30А MOSFET-ключи со сверхнизким сопротивлением (8.5 мОм), наличие UART-порта TX1 для управления видеопередатчиком и защиту от переполюсовки. Контроллер построен на процессоре STM32F303CCT6 с гироскопом MPU6000, оснащён встроенным Frsky D8-приёмником (SBUS) и предустановленной прошивкой Betaflight 3.2.0. Поставляется с предварительно припаянным силовым кабелем JST-PH 2.0 (PowerWhoop) длиной 55 мм. Общие характеристики — Тип: Полётный контроллер для brushed Whoop-дронов — Модель: BETAFPV F3 Brushed Flight Controller (Frsky Rx + OSD V2) — Назначение: Управление микро-дронами класса Whoop с коллекторными моторами — Ключевые улучшения V2: 30А MOSFET, TX1 для управления VTX, защита от переполюсовки — Процессор: STM32F303CCT6 — Гироскоп: MPU6000 (Six-Axis) — Прошивка: Betaflight 3.2.0 (предустановлена, таргет BETAFLIGHTF3) — OSD: Встроенный Betaflight OSD (управление через SPI DMA) — Приёмник: Встроенный Frsky D8, протокол SBUS — ESC: Интегрированные MOSFET-ключи, макс. непрерывный ток 30 А, сопротивление открытого канала 8.5 мОм (при 4.5 В) — Поддержка моторов: 6×15 мм, 7×20 мм, 8×20 мм, 8.5×20 мм и аналогичные brushed-моторы — Размер платы: 26 × 26 мм — Крепление: Совместимо с рамой Inductrix и другими 26 мм монтажными паттернами — Кабель питания: 55 мм, JST-PH 2.0 (PowerWhoop), предварительно припаян — Вес: 3.5 г — Дополнительно: UART TX1 для управления VTX, защита от переполюсовки Ключевые особенности (включая улучшения V2) — Мощные 30А MOSFET-ключи: По сравнению с предыдущей версией (6.3А), V2 использует MOSFET-ключи с непрерывным током 30 А и сверхнизким сопротивлением открытого канала 8.5 мОм. Обеспечивает заметный прирост мощности, особенно при низком напряжении батареи и при использовании крупных моторов 8×20 / 8.5×20. — VTX-управление через TX1: Наличие свободного UART-порта (TX1) позволяет подключать совместимые видеопередатчики (например, TBS Unify PRO Nano 5.8G) и управлять их настройками (канал, мощность) непосредственно через Betaflight OSD или LUA-скрипты на передатчике. — Защита от переполюсовки: Встроенная схема защиты исключает выход контроллера из строя при случайном неправильном подключении аккумулятора. — Интегрированный Frsky D8-приёмник (SBUS): Нативная поддержка протокола Frsky D8, совместимость с большинством передатчиков Frsky (Taranis X9D/X9D Plus/X7, Horus X12S, модули XJT с международной прошивкой). — Встроенный Betaflight OSD: Отображение напряжения батареи и других полётных данных на FPV-экране. Возможность настройки PID и параметров через OSD-меню. — Совместимость с Inductrix-рамами: Размер платы 26×26 мм и монтажные отверстия полностью совместимы со стандартными рамами Blade Inductrix и Beta75. Технические характеристики — Процессор: STM32F303CCT6 — Гироскоп: MPU6000 — ESC: MOSFET-ключи, 30 А непрерывно, Rds(on) 8.5 мОм @ 4.5 В — Прошивка: Betaflight 3.2.0 (таргет BETAFLIGHTF3) — OSD: Интегрированный Betaflight OSD — Приёмник: Frsky D8, SBUS — Размер: 26 × 26 мм — Вес: 3.5 г — Кабель питания: 55 мм, JST-PH 2.0 (PowerWhoop) — VTX Control: TX1 (UART1) — Защита: От переполюсовки — Совместимые рамы: Blade Inductrix (без доработок), Beta75 (без доработок), Eachine E010/E011 (с доработкой) Индикация состояния — Receiver LED (Красный), снизу платы: — Постоянное свечение — приёмник подключен или в режиме привязки — Мигание — приёмник не подключен — Power LED (Синий), сверху платы: — Постоянное свечение — питание подано — Status LED (Красный), сверху платы: — Постоянное свечение — моторы заармлены — Green LEDs (2 шт), по бокам платы: — Высокая яркость — для визуального поиска дрона в полёте Важные ограничения и рекомендации — Отсутствие датчика тока: Значение ампер на OSD некорректно (инвалидно). — Не предназначен для дальних полётов: Дальность связи ограничена. Рекомендуется располагать антенну приёмника вертикально и на максимальном удалении от платы FC для улучшения сигнала. — Только brushed-моторы: Контроллер не поддерживает brushless-двигатели. — Версия Frsky D8: Поддерживается только протокол D8. D16 и ACCESS не поддерживаются. Область применения — Сборка и ремонт brushed Whoop-дронов на базе рамы Inductrix или Beta75. — Замена устаревших контроллеров в ранее собранных дронах. — Эксплуатация пользователями, предпочитающими Frsky D8-протокол. — Использование с моторами 8×20 / 8.5×20, требующими повышенной токоотдачи ESC. Комплектация поставки — Полётный контроллер F3 OSD Brushed Flight Controller V2 — 1 шт. (кабель питания PH-JST 2.0 55 мм припаян) — Винты M1.2×4 мм (для рамы Inductrix) — 4 шт. — Винты M1.4×5 мм (для рамы Beta75 и других 75 мм рам) — 4 шт. — Антивибрационные резиновые демпферы — 4 шт. Варианты исполнения (доступные опции) — Для новых сборок и проектов рекомендуется использовать актуальные модели: F4 Brushed Flight Controller или Lite Brushed Flight Controller V3. |
