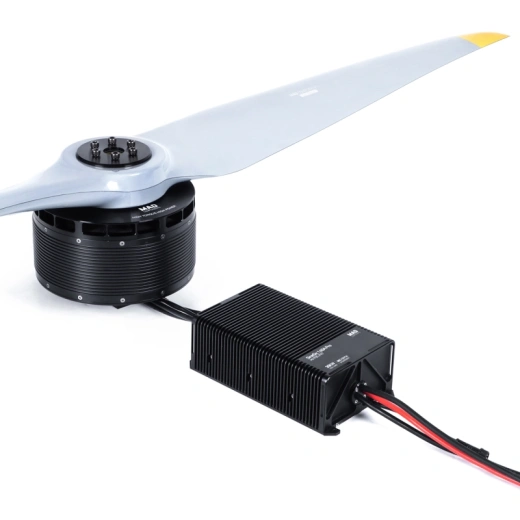

Описание "Силовой комплект HB90-72×25"
|

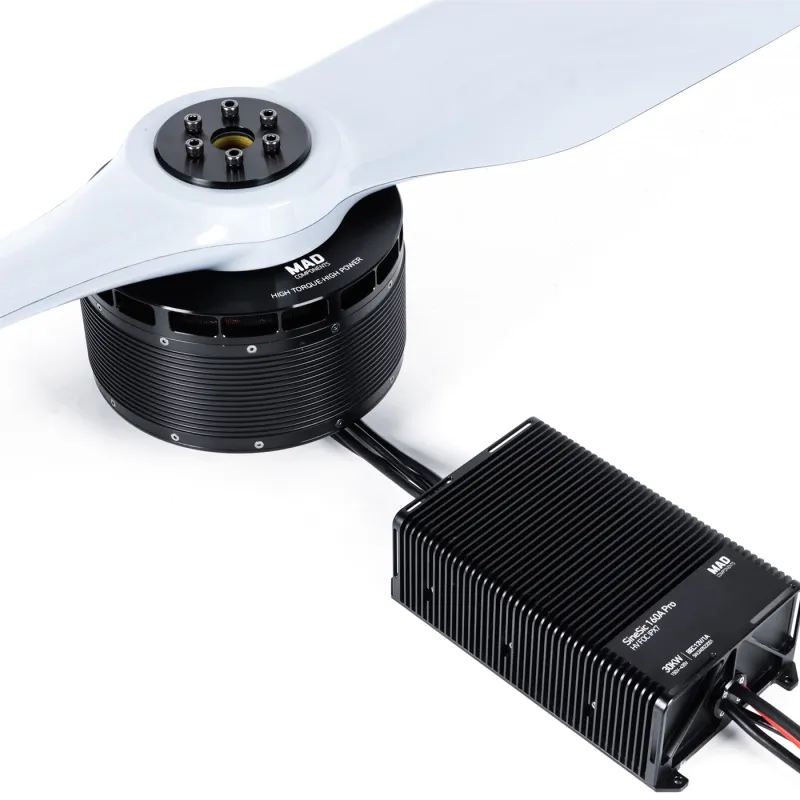

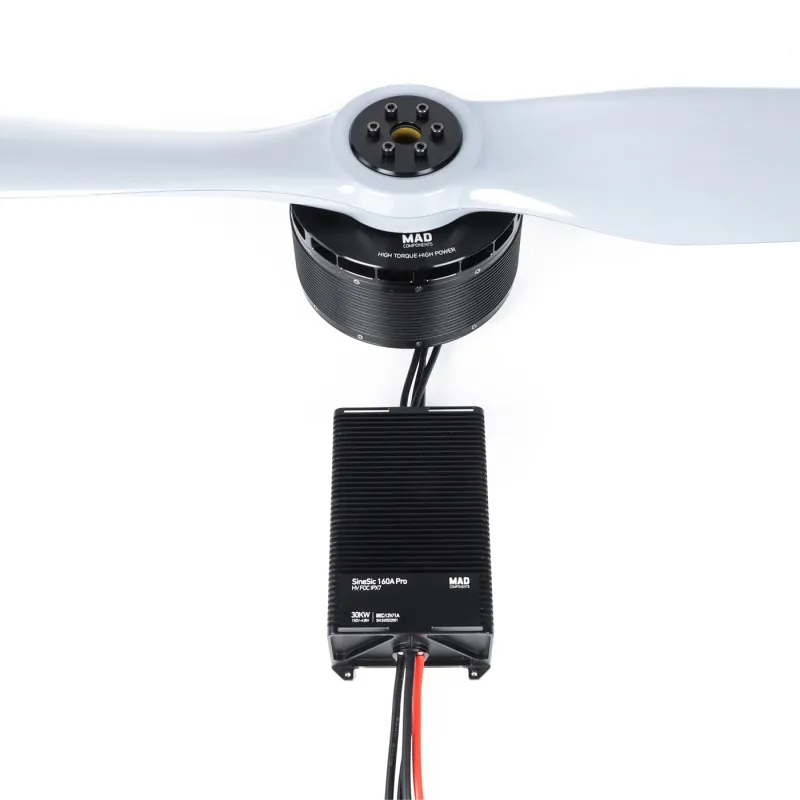

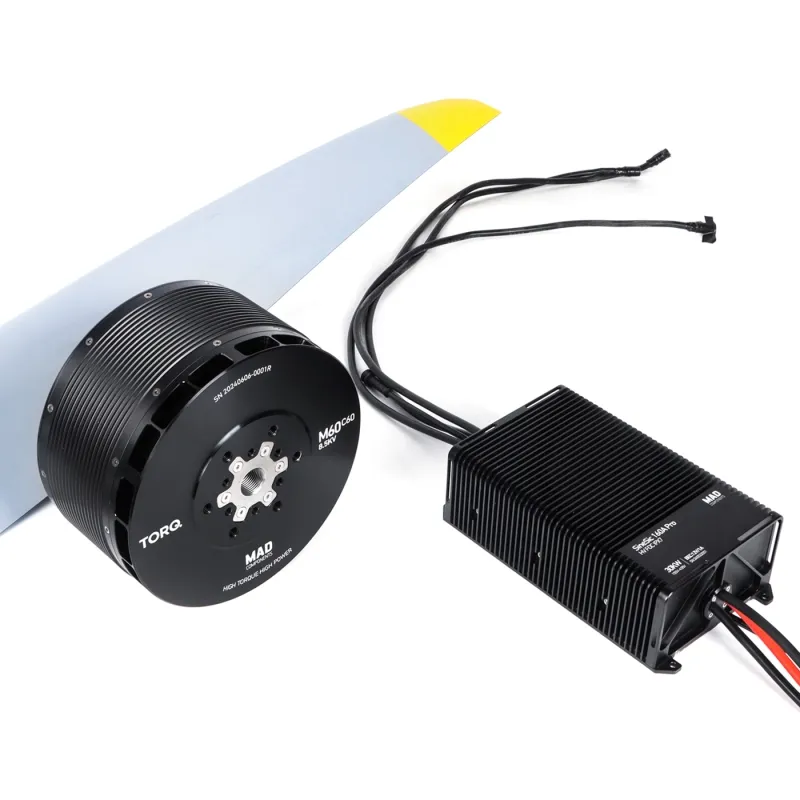

Интегрированный силовой модуль MAD Hummingbird HB90 (M60C60 IPE + SineSic Pro 160A + FLUXER Pro 72×25") — профессиональная система для тяжёлых e-VTOL и промышленных дронов Назначение MAD Hummingbird HB90 — высокопроизводительный силовой модуль для крупногабаритных мультикоптеров, аэротакси, e-VTOL и тяжёлых беспилотных систем. Каждый ротор обеспечивает непрерывную тягу 110 кг и пиковую мощность 55 кВт (≈ 74 л. с.), что делает систему подходящей для транспортных, спасательных и грузовых дронов. Комплект поставляется только в интегрированном виде — мотор, ESC и пропеллер откалиброваны и сбалансированы как единое решение. Комплектация — M60C60 IPE V1.0 — промышленный бесколлекторный мотор с высоким крутящим моментом — SineSic Pro 160A 30 kW (150–435 V) — интеллектуальный регулятор скорости с FOC-управлением — FLUXER Pro 72×25 GLOSSY — высокоэффективный углепластиковый пропеллер повышенной прочности Основные характеристики — Непрерывная тяга: 110 кг / ротор — Максимальная тяга: 178 кг / ротор — Максимальная мощность: 55 000 Вт (≈ 74 л. с.) — Номинальное напряжение: 354–400 В — Рабочий ток: до 160 А (непрерывный) — Питание: 96–100 S LiPo — Масса модуля: ≈ 12 кг (мотор 9.4 кг + ESC 1.9 кг + пропеллер 1.7 кг) — Степень защиты: IP67 Конструктивные особенности — Моноблочная архитектура: мотор, ESC и пропеллер интегрированы в единый модуль. — Корпус из авиационного алюминия с антикоррозийной обработкой. — Подшипники EZO (Япония) — точность вращения, минимальные вибрации, высокая износостойкость. — Высокотемпературные изогнутые магниты — до 5 % прироста эффективности. — FOC-управление с синусоидальной коммутацией — плавность и точность регулировки тяги. — Полная герметизация корпуса — устойчивость к влаге, пыли и агрессивной среде. Электронный регулятор (SineSic Pro 160A) — Мощность: до 30 кВт (150–435 В) — Непрерывный ток: 160 А (при охлаждении) — Пиковый ток: 320 А — Размер: 212.5 × 120 × 68 мм — Вес: 1895 г — Температурный диапазон: –20…+65 °C — Сигнал управления: PWM 3.3 В / 5 В — Длина проводов: — входное питание — 675 мм — сигнал — 1245 мм — выход — 600 мм — LED-интерфейс — 155 мм — Степень защиты: IP67 — Особенности: — защита от перегрева, перегрузки, КЗ и обрыва цепи; — контроль тока и температуры; — плавный старт и интеллектуальная стабилизация при пиковых нагрузках. Пропеллер FLUXER Pro 72×25 GLOSSY — Материал: углеволокно + эпоксидная смола — Размер: 72 × 25 дюймов (1828.8 × 635 мм) — Вес: ≈ 1720 г — Тип: фиксированный — Покрытие: глянцевое — Преимущества: — высокая жёсткость при низкой массе; — идеальный баланс без вибраций; — стабильность при экстремальных нагрузках; — аэродинамический профиль с повышенной тягой. Параметры мотора (M60C60 IPE V1.0) — KV: 8.5 об/В — Номинальное напряжение: 354–400 В — Максимальный ток: 123.8 А — Максимальная мощность: 45.7 кВт — Максимальная тяга: 178 кг (при 400 В) — Рекомендованная тяга (непрерывная): 110 кг — Сопротивление: 40.5 мΩ — Холостой ток: 1.08 А / 49 В — Размер: Ø196.8 × 130 мм — Вес: 9.4 кг — Вал: Ø 25 мм — Статор: антикоррозийный, TAIWAN Производительность (пример при 400 В, 25 °C, уровень моря) — При 30 % газа → ≈ 38 кг тяги, КПД ≈ 9.7 г/Вт — При 50 % газа → ≈ 82 кг тяги, КПД ≈ 6.6 г/Вт — При 70 % газа → ≈ 130 кг тяги, КПД ≈ 5.0 г/Вт — При 90 % газа → ≈ 170 кг тяги, КПД ≈ 4.1 г/Вт — При 100 % газа → ≈ 178 кг тяги, КПД ≈ 3.9 г/Вт (Оптимальный диапазон работы — 50–80 % тяги для максимальной эффективности и тепловой стабильности.) Система безопасности и диагностики — Самотестирование ESC при включении. — Световая индикация рабочих режимов и ошибок. — Многоуровневая защита от перегрузок, перегрева и заклинивания ротора. — Автоматическое восстановление после устранения неисправности. — Защита от обратной полярности и перенапряжения. Преимущества — КПД до 88 % — Высокая плотность мощности (≈ 6 кВт/кг по мотору) — Плавное FOC-управление и мгновенный отклик — Полная герметизация (IP67) — Низкие вибрации и долговечность — Подходит для непрерывной работы в промышленных условиях Рекомендации по эксплуатации — Работайте в пределах рекомендуемой тяги (110 кг на ротор). — Контролируйте температуру мотора и ESC (до 80 °C). — Проверяйте баланс и состояние винта перед каждым пуском. — Избегайте длительной работы на 100 % газа. — Храните в сухом помещении при температуре 0…+40 °C. Итог MAD Hummingbird HB90 (55 кВт / 110 кг тяги) — высокоэффективная интегрированная силовая система для e-VTOL и тяжёлых дронов. Сочетает мощность, надёжность и инженерную точность, обеспечивая стабильную работу при экстремальных нагрузках и длительных миссиях. |
