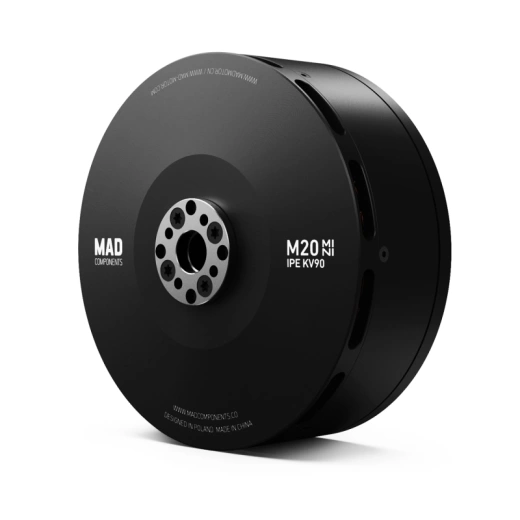

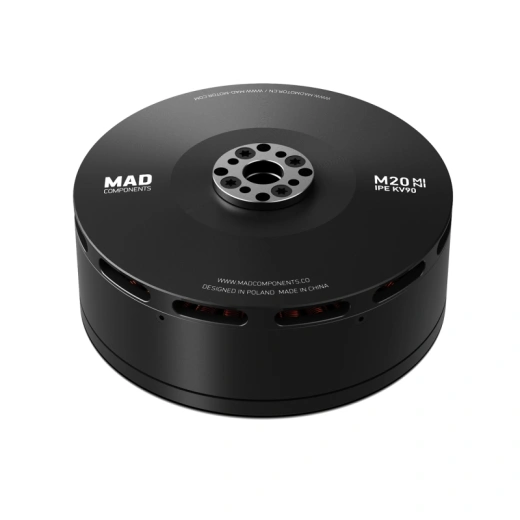

Мотор M20 Mini IPE для дронов (90KV)

Мы работаем только с Юридическими лицами. Сроки поставки и цену уточняйте у менеджера!

Характеристики

Все товары бренда MAD Components

Быстрые сроки поставки

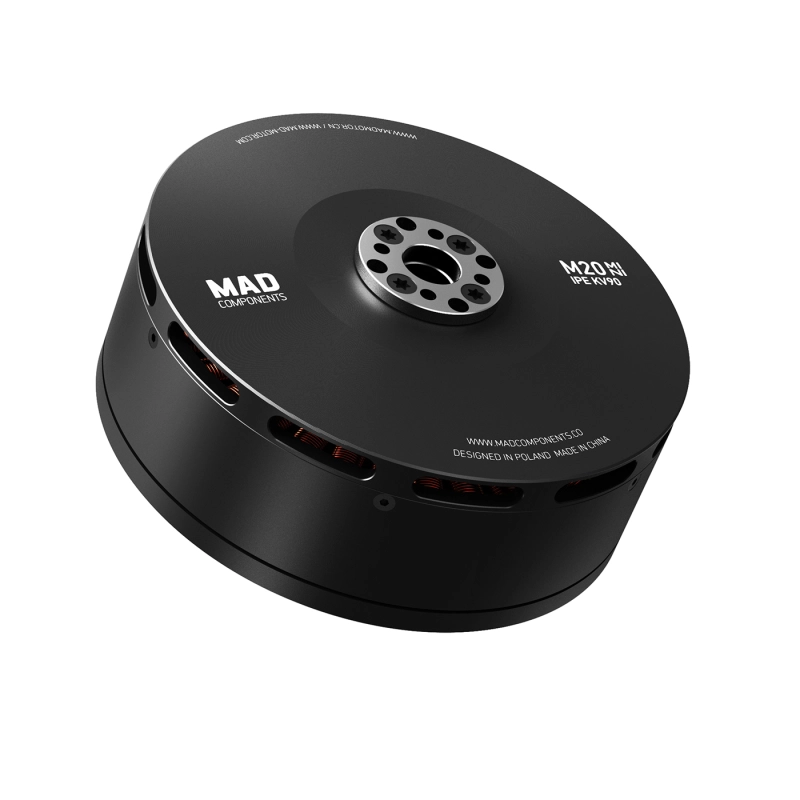

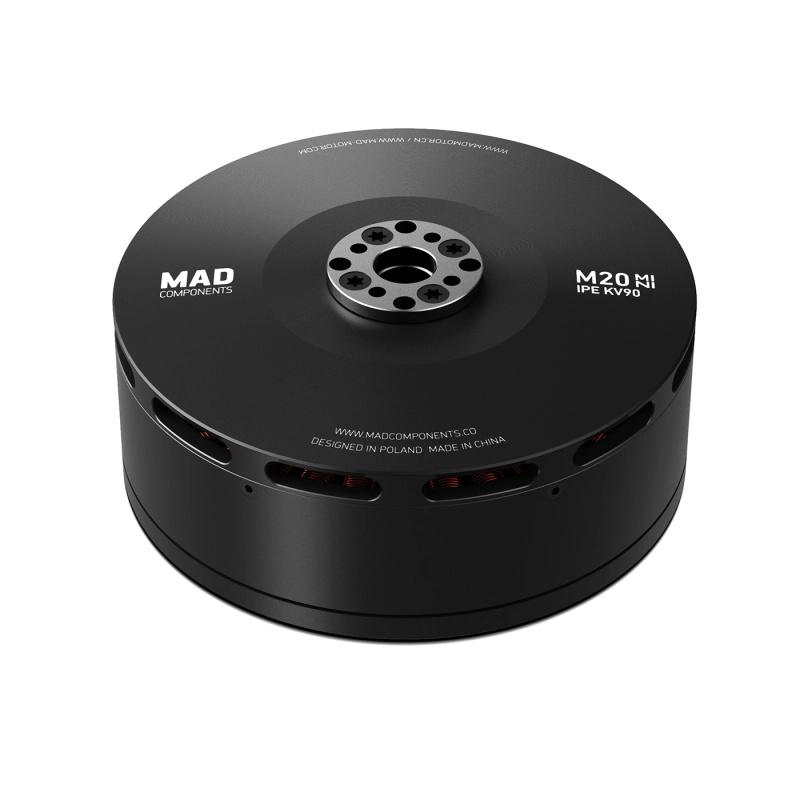

MAD M20 Mini IPE V1 — промышленный мотор высокой тяги для тяжёлых дронов и VTOL-систем

Назначение

Моторы серии M — флагманские решения компании MAD Components, специально разработанные для тяжёлых много-роторных платформ, электрических парапланов, крупных сельскохозяйственных VTOL и промышленных БПЛА.
Они применяются в аэрофотосъёмке, картографировании, парапланеризме, опрыскивании сельхозугодий и других задачах, где требуется надёжная силовая установка профессионального уровня.

Модель: MAD M20 Mini IPE V1.0
Позиционирование

— Высокопроизводительный мотор, рассчитанный на нагрузку 8–9,5 кг на один ротор;
— Оптимален для промышленных БПЛА с большой тягой и крупными пропеллерами;
— Поддерживает 12S батареи и рассчитан на карбоновые пропеллеры 28–40 дюймов;
— Компактная и лёгкая конструкция с высокой прочностью.

Ключевые характеристики

— Пиковая тяга: до 30,4 кгf;
— Номинальная тяга: 8–9,5 кгf;
— Масса мотора: 812 г;
— Номинальное напряжение: 12S LiPo (48 В);
— Энергоэффективность: >79 %;
— Класс защиты: IP35;
— Увеличенный запас по температуре: до 220 °C (обмотки) и 180 °C (магниты).

Применение

— Много-роторные тяжёлые дроны (грузовые, съёмочные, инспекционные);
— Профессиональные UAV с динамическими изменениями нагрузки;
— Парапланы и VTOL с крупным винтом и высоким моментом;
— Сельскохозяйственные платформы с долгим временем полёта.

Конструктивные особенности

— Модель: MAD M20 Mini IPE V1.0
— Количество пар полюсов: 21
— Размер: Ø 108.6 × 45.9 мм
— Диаметр вала: Ø 15 мм
— Длина кабеля: 150 мм (эмалированный провод)
— Центробежное охлаждение: есть
— Балансировка ротора: ≤ 10 мг
— Балансировка мотора: ≤ 20 мг

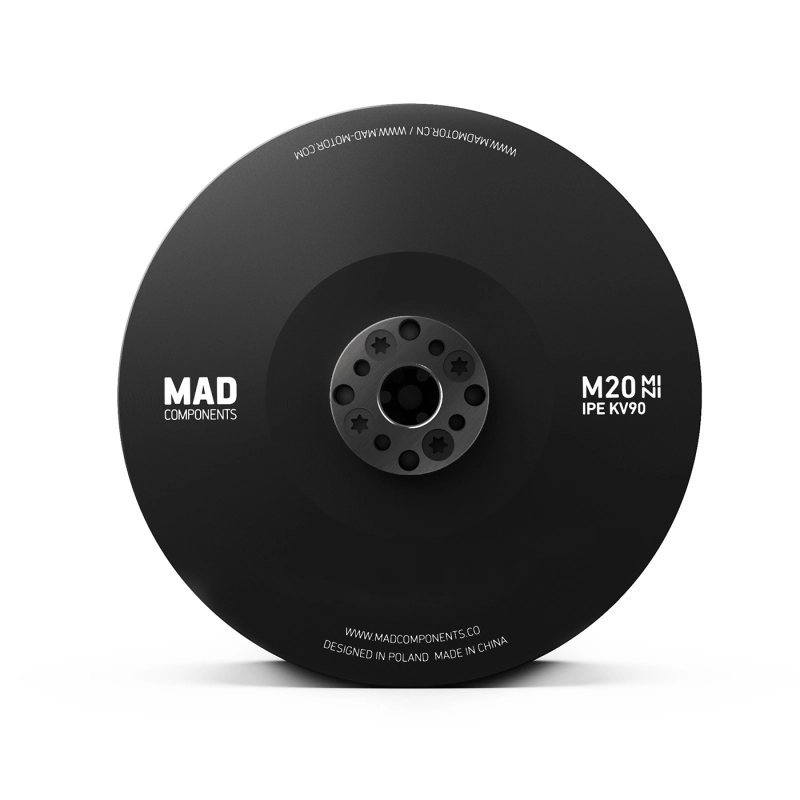

— Отверстия под пропеллер: Ø 20 мм (M3×4), Ø 24 мм (M4×4)

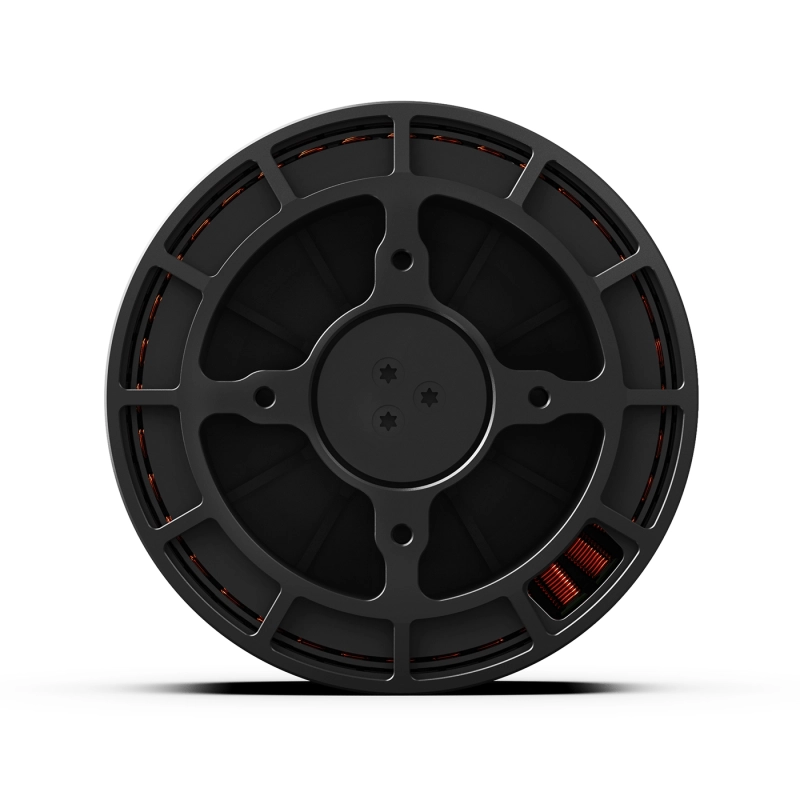

— Отверстия под крепление мотора: Ø 50 мм (M4×4)
— Подшипники: 6902ZZ × 2 (EZO)
— Испытание на пробой: 500 В

Электрические параметры

— KV-рейтинг: 90–160 KV
— Ток холостого хода: 2.5–5.7 A (при 20–30 В)
— Внутреннее сопротивление: 10–34 мΩ
— Максимальный ток: до 162 А
— Максимальная мощность: до 7.7 кВт
— Максимальный крутящий момент: до 14.9 Н·м
— Максимальная тяга: до 30.4 кгf
— Рабочая температура: до 130 °C
— Масса мотора: 812 г
— Масса в упаковке: ≈ 1.18 кг

Совместимые пропеллеры и регуляторы

— Пропеллеры: 28×8.4, 34×11.2, 36×11.5, 40×13.1 (карбоновые);
— Рекомендуемые ESC:
— MAD AMPX 120A / 200A (5–14S);
— Совместимые аккумуляторы: 12S LiPo (48 В).

Рабочие зоны и эксплуатация

— Нерабочая зона: ток выше 139–163 А;
— Кратковременная зона (10–30 с): 40–160 А;
— Долговременная зона: ток до 40 А;
— Рекомендовано контролировать температуру и длительность работы в зависимости от условий охлаждения.

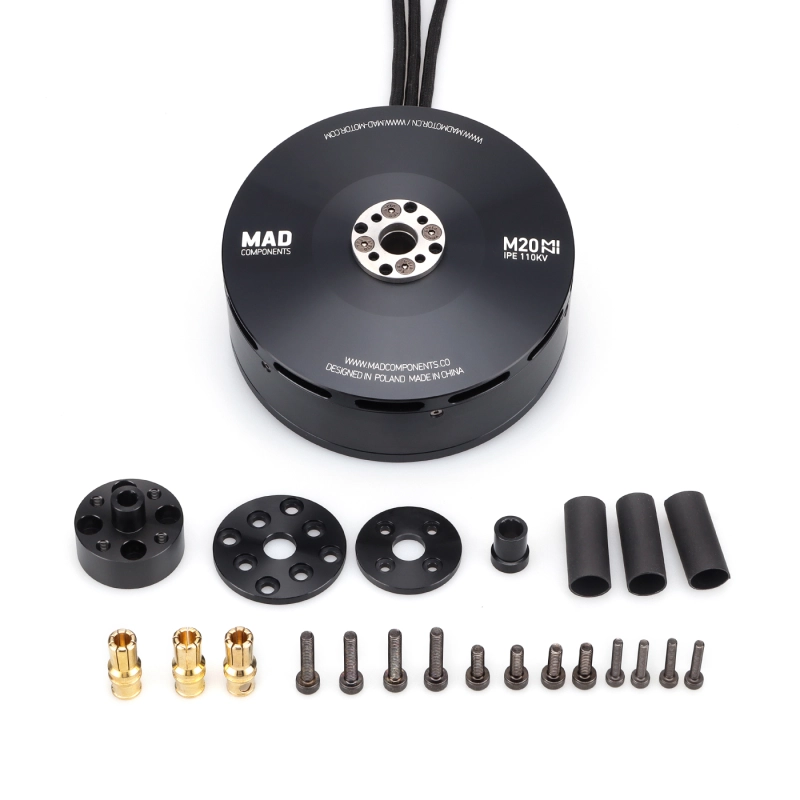

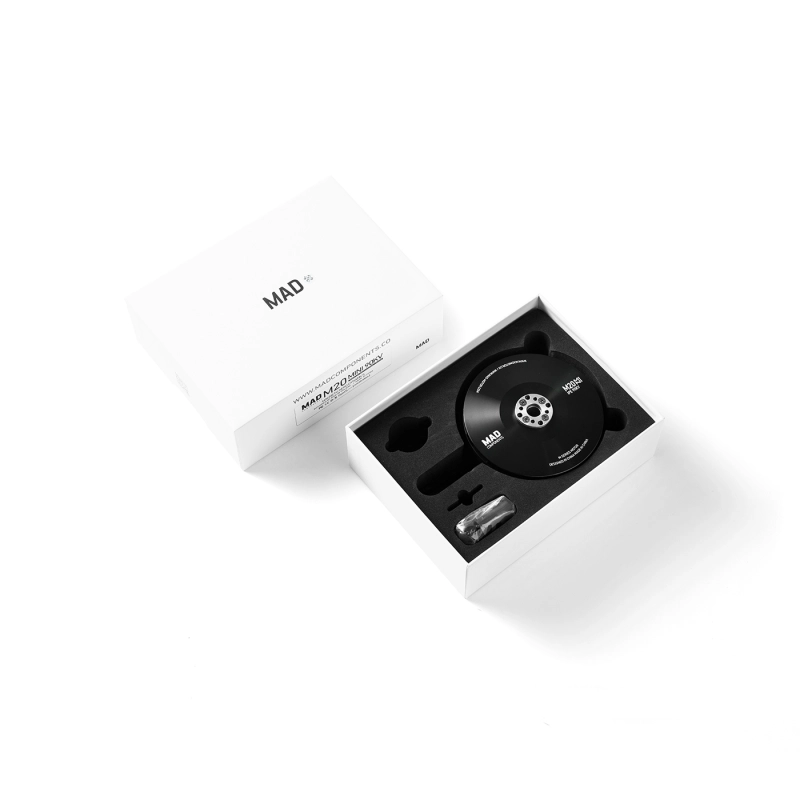

Комплектация

— Пластина крепления пропеллера × 1;
— Направляющий штифт × 1;
— Коннекторы 4 мм × 3;
— Термоусадочные трубки × 3;
— Винты M4×12 мм × 4;
— Винты M3×16 мм × 4;
— Наклейки × 2.

Примерная полезная нагрузка (при 12S)

— Квадрокоптер — до 32 кг;
— Гексакоптер — до 48 кг;
— Октокоптер — до 64 кг;
— Нагрузка на 1 мотор — 8–9.5 кг.

Преимущества серии M20 Mini IPE V1

— Профессиональный уровень производительности и качества сборки;
— Высокая энергоэффективность и низкие вибрации;
— Стабильная работа при высоких нагрузках и температуре;
— Минимальный вес при высокой тяге;
— Универсальная совместимость с ESC и пропеллерами крупного диаметра.
