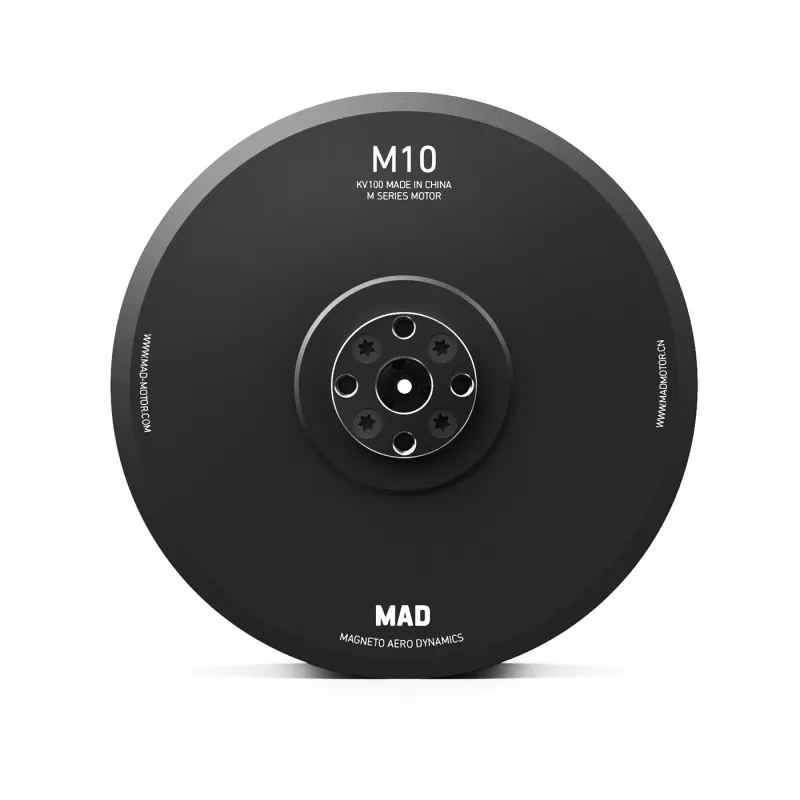

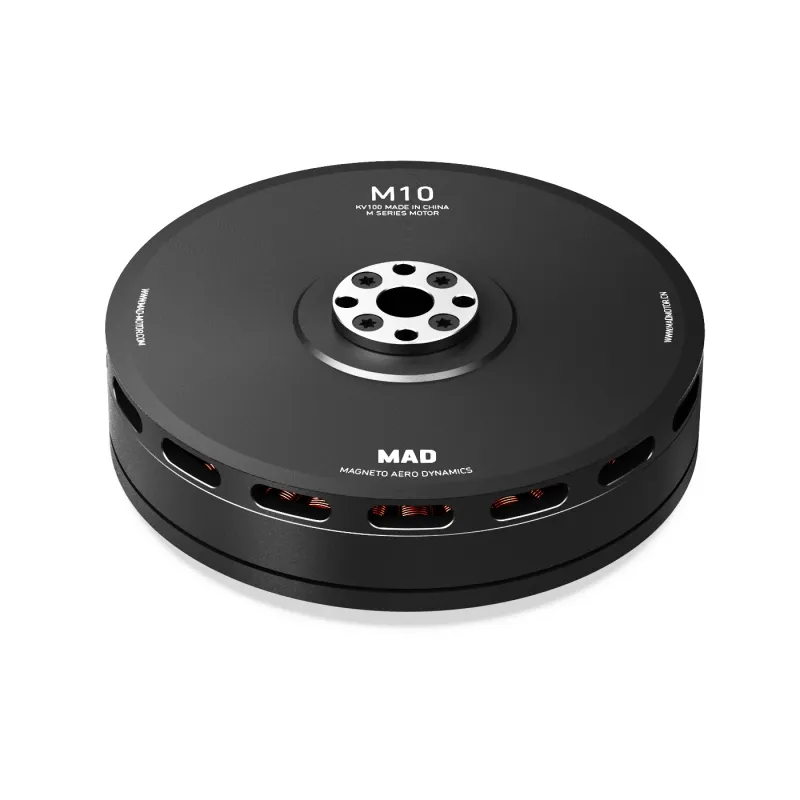

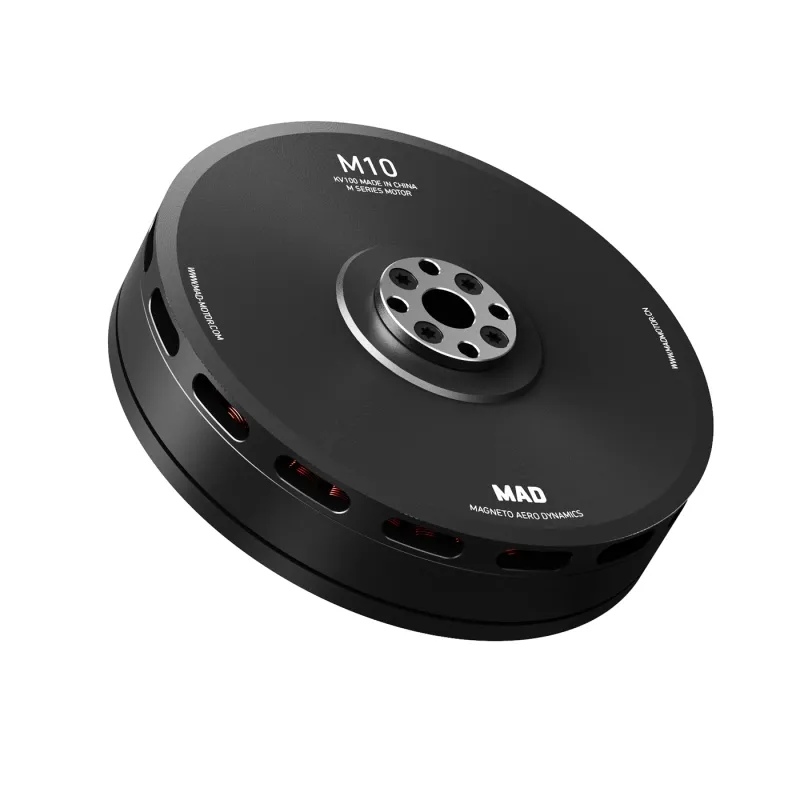

Мотор M10 IPE V2.0 с радиальными подшипниками для парамоторов (120KV)

Мы работаем только с Юридическими лицами. Сроки поставки и цену уточняйте у менеджера!

Характеристики

Все товары бренда MAD Components

Быстрые сроки поставки

MAD M10 IPE V2.0 — серия промышленных моторов для профессиональных дронов и парамоторов

Назначение
Моторы серии M — это флагманские модели MAD Components, разработанные специально для тяжёлых промышленных платформ:
— крупные мультикоптеры;
— электрические парапланы (EPPG);
— tethered-VTOL-системы;
— сельскохозяйственные и аэросъёмочные дроны.
Применяются в задачах аэрофотосъёмки, картографирования, сельхозраспыления, мониторинга и транспортных системах, где необходим надёжный источник тяги промышленного уровня.

Модель: MAD M10 IPE V2.0 Drone Motor
Позиционирование
— Мотор высокой тяги, рассчитанный на нагрузку 5–6 кг на один осевой канал;
— Оптимизирован для карбоновых пропеллеров 24–32 дюйма;
— Оснащён угловыми подшипниками качения для увеличенного ресурса и плавности работы;
— Предназначен для парамоторов, тяжёлых грузовых и долговременных летательных систем.
Ключевые особенности
— Пиковая тяга — до 17,1 кг на ось;
— Номинальная тяга — 5–6 кг;
— Лёгкий корпус — 617 г;
— Работа с аккумуляторами 12S;
— Оптимальное соотношение тяги к массе;
— Высокая эффективность (>80%) и низкое тепловыделение.
Применение
— Электропарапланы и EPPG-системы;
— Грузовые UAV с крупными пропеллерами;
— Платформы, где требуется высокая тяга при минимальной массе.

Конструктивные характеристики
— Модель мотора: MAD M10 IPE V2.0
— Количество пар полюсов: 15
— Размер корпуса: Ø 118 × 34 мм
— Диаметр вала: Ø 15 мм
— Материал провода: антикоррозийная медь, термостойкость 220 °C
— Температура магнитов: до 180 °C
— Класс защиты: IP35
— Длина кабеля: 150 мм (эмалированный провод)
— Центробежное охлаждение: есть
— Балансировка ротора: ≤ 10 мг
— Балансировка мотора: ≤ 20 мг
— Отверстия под крепление пропеллера: Ø 23 мм (M3 × 4)

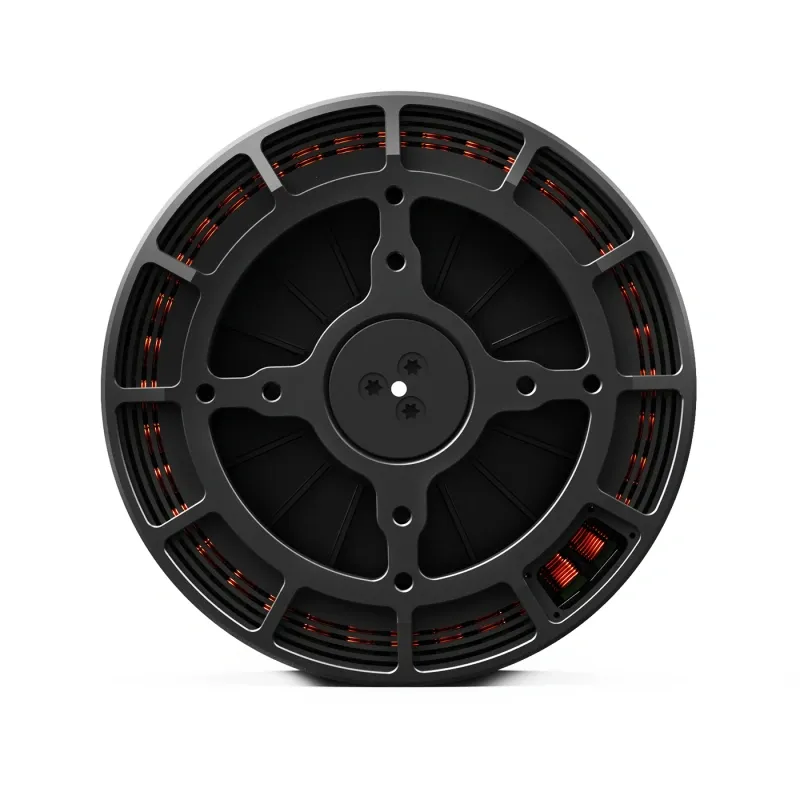

— Отверстия под крепление мотора: Ø 50 мм (M4 × 4), Ø 76 мм (M4 × 4)
— Подшипники: NSK 7902CTYNSULP4 / 6902ZZ
— Испытание на пробой: 500 В

Электрические параметры
— Номинальное напряжение: 12S LiPo (48 В)
— KV-рейтинг: 90 – 180 KV (в зависимости от модификации)
— Ток холостого хода: 1.5 – 4.4 А (при 20–30 В)
— Внутреннее сопротивление: 21–80 мΩ
— Максимальный ток: 60 – 99 А
— Максимальная мощность: до 4.7 кВт
— Максимальный крутящий момент: 4.7 – 7.1 Н·м
— Пиковая тяга: 14.6 – 17.1 кгf
— Масса мотора: 614 – 656 г
— Масса в упаковке: около 1 кг

Рекомендуемые пропеллеры и ESC
— Пропеллеры: 24×7.2 – 36×11.5 (в зависимости от KV-версии)
— Рекомендуемые регуляторы:
— MAD AMPX 80A / 120A (5–14S)
— Совместимость: стандартные 12S системы (до 48 В)

Рабочие зоны и условия
— Нерабочая зона: ток выше 85–99 А
— Кратковременная зона (10–30 с): 26–99 А
— Длительная зона: до 25 А
— Температурный диапазон эксплуатации: до 135 °C
— Контроль времени работы обязателен при ограниченном охлаждении.

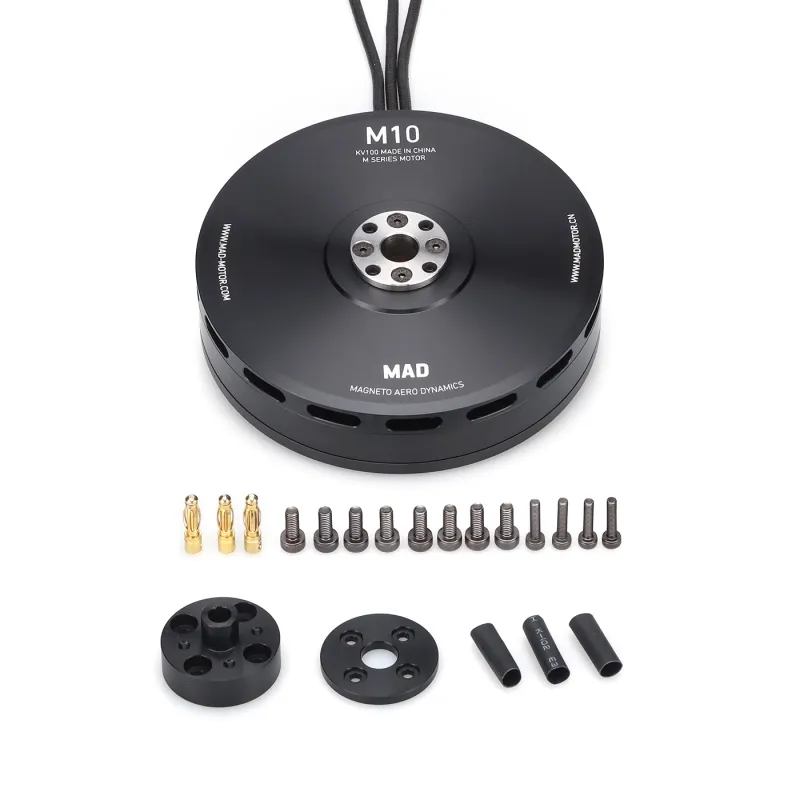

Комплектация
— Пластина крепления пропеллера × 1
— Адаптер M10 × 1
— Коннекторы 4 мм × 3
— Термоусадочные трубки × 3
— Винты M4 × 10 мм × 8
— Винты M3 × 14 мм × 4
— Наклейки × 2

Примерная нагрузка и применение (при 12S)
— Квадрокоптер: до 18–22 кг;
— Гексакоптер: до 30–33 кг;
— Октокоптер: до 36–44 кг;
— Один мотор: нагрузка 4 – 6 кг.

Преимущества серии M10 IPE V2.0
— Индустриальное качество сборки и материалов;
— Высокая надёжность в пыле- и влагозащищённом исполнении;
— Превосходная эффективность (> 80 %);
— Подходит для длительных полётов и тяжёлых полезных нагрузок;
— Низкая вибрация и устойчивая работа на высоких оборотах.
