Мотор M13 EEE для дронов

Описание "Мотор M13 EEE для дронов"

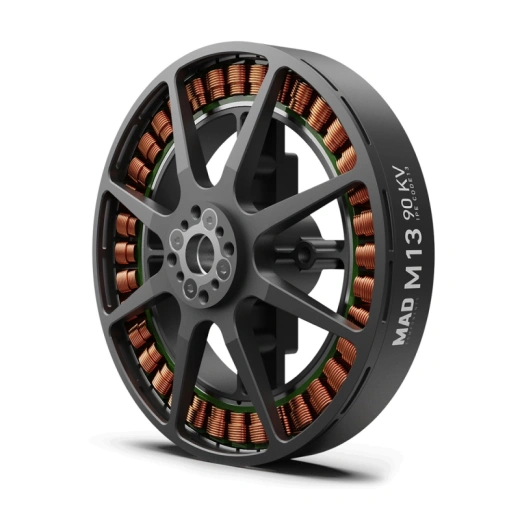

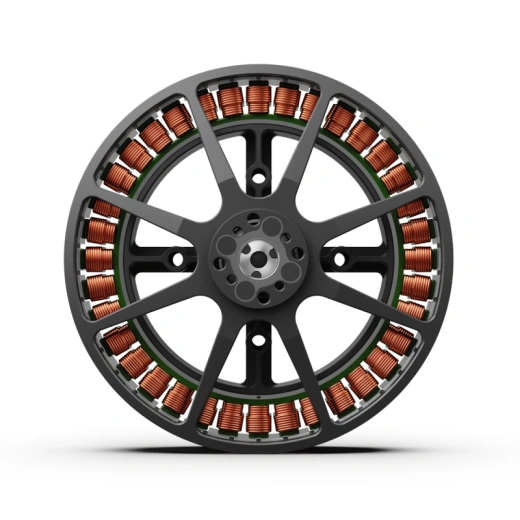

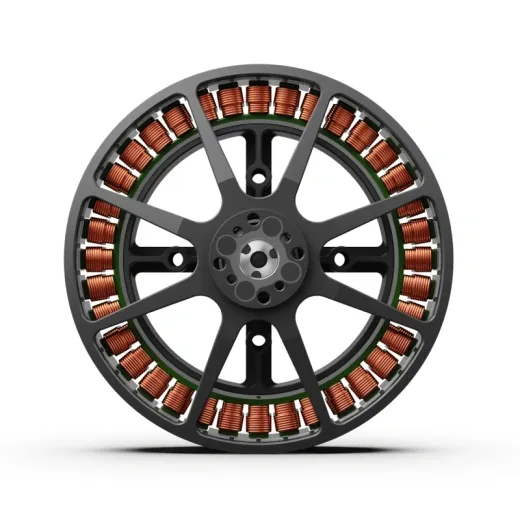

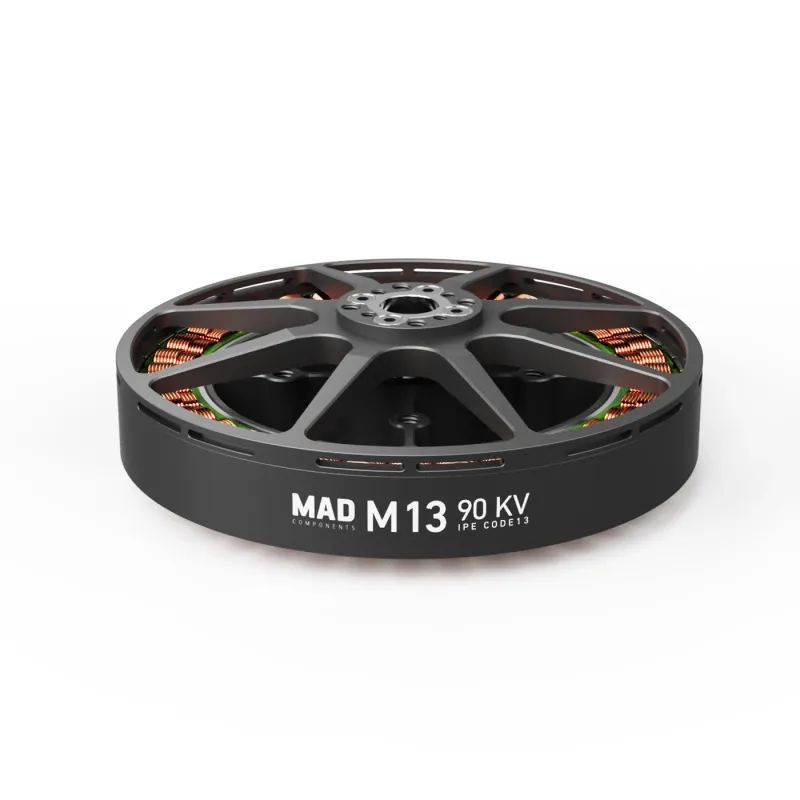

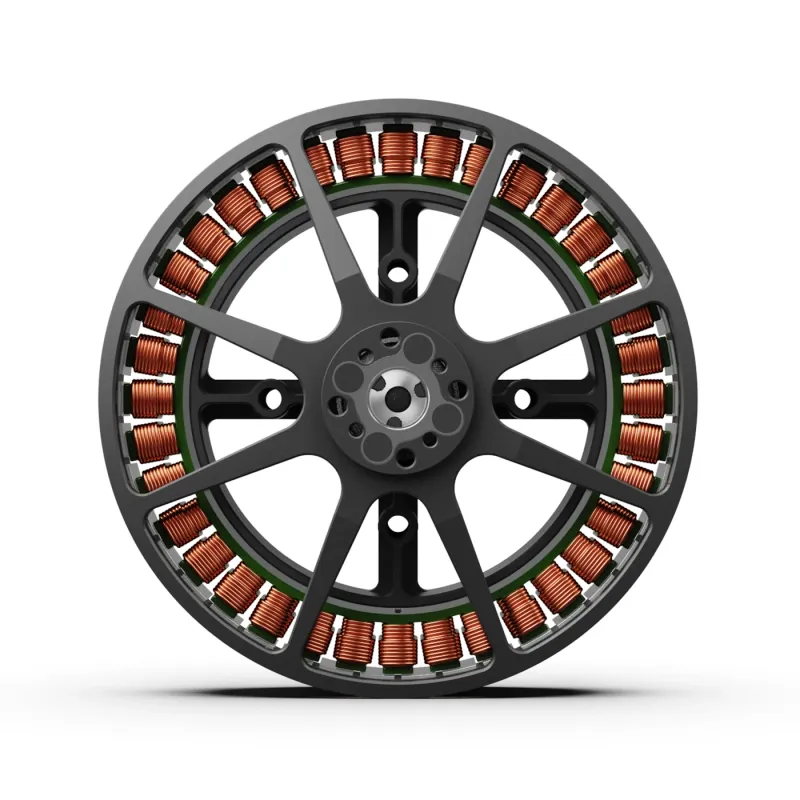

Двигатель MAD M13 EEE 90KV — тяжёлый промышленный мотор для мультикоптеров и eVTOL
Назначение

MAD M13 EEE 90KV — флагманский двигатель серии M, разработанный для крупномасштабных мультикоптеров, электрических парапланов, tethered VTOL и промышленных UAV.
Используется в аэросъёмке, геодезии, сельскохозяйственных дронах, парамоторах и грузовых летательных системах, где требуется надёжная и эффективная силовая установка промышленного уровня.

Ключевые особенности

— Максимальная тяга: до 20.5 кг на ротор
— Рабочая тяга: 7–9 кг на ротор
— Напряжение: 12S (48 В)
— Вес двигателя: всего 615 г
— КПД: более 79 %
— Материалы: промышленного класса, антикоррозийная обработка
— Рекомендованный ESC: MAD AMPX 120A (5–14S)
— Рекомендованный пропеллер: 36×11.5 CF Fluxer Pro

Конструктивные особенности

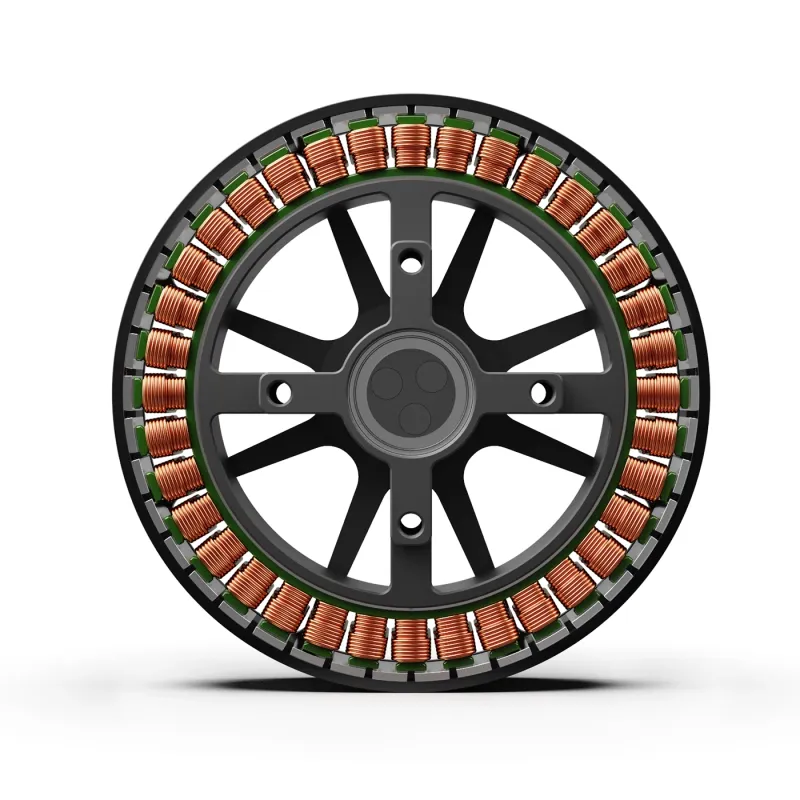

— Конфигурация: 21 пара полюсов
— Статор: антикоррозийный, лак покрытия 220 °C
— Магниты: термостойкость 180 °C
— Вал: Ø 15 мм
— Подшипники: 6802ZZ × 2
— Балансировка ротора ≤ 10 мг, статора ≤ 20 мг
— Крепление пропеллера: Ø 20 мм (M3×4) / Ø 23 мм (M4×4)
— Крепление двигателя: Ø 50 мм (M5×4)
— Кабель: 150 мм (эмалированный)
— Центробежное охлаждение — независимое
— Класс защиты: Rain Protection
— Испытание изоляции: 500 В

Технические характеристики

— Модель: MAD M13 EEE V1.0
— KV: 90 об/В
— Номинальное напряжение: 12S (48 В)
— Холостой ток: 2.0 А / 20 В
— Внутреннее сопротивление: 35 мΩ
— Максимальный ток: 88 А
— Максимальная мощность: 4.19 кВт
— Максимальная тяга: 20.5 кг
— Максимальный крутящий момент: 8.8 Н·м
— Масса двигателя: 615 г
— Масса в упаковке: 965 г (200 × 150 × 70 мм)
— КПД: до 81 %
— Рабочая температура: до 108 °C
— Режимы работы:
• до 29 А — длительный
• 29–88 А — кратковременный (10–30 с)
• выше 88 А — недопустимый

Производительность (при 12S, 25 °C, уровне моря)

— 30 % газа → 0.18 кВт, тяга ≈ 2.4 кг, КПД ≈ 13.4 г/Вт
— 50 % → 0.66 кВт, тяга ≈ 6.2 кг, КПД ≈ 9.4 г/Вт
— 70 % → 1.64 кВт, тяга ≈ 11.5 кг, КПД ≈ 7.0 г/Вт
— 90 % → 3.04 кВт, тяга ≈ 16.9 кг, КПД ≈ 5.6 г/Вт
— 100 % → 4.19 кВт, тяга ≈ 20.5 кг, КПД ≈ 4.9 г/Вт

(Измерения при 48 В и температуре 25 °C.
При превышении 88 А двигатель переходит в нерабочую зону.
Для стабильной работы рекомендуется ограничивать длительную нагрузку током до 29 А.)

Преимущества

— Высокое соотношение тяги к массе (20.5 кг при 615 г)
— КПД до 81 %
— Усиленные подшипники и балансировка ≤ 10 мг
— Независимое центробежное охлаждение
— Поддержка 12S-систем и ESC до 120 A
— Промышленная надёжность и ресурс
— Оптимизирован под большие карбоновые пропеллеры 36″

Применение

— Тяжёлые мультикоптеры и промышленные UAV
— Электрические парапланы и паратрайки
— Сельскохозяйственные и геодезические дроны
— VTOL и tethered платформы
— Грузовые системы с длительным временем полёта

Итог

MAD M13 EEE 90KV — профессиональный тяжёлый мотор для крупноформатных дронов и eVTOL-систем.
Он сочетает мощность 4.2 кВт, тягу до 20.5 кг и массу всего 615 г, обеспечивая выдающееся соотношение тяги к весу при промышленной надёжности и ресурсе.
