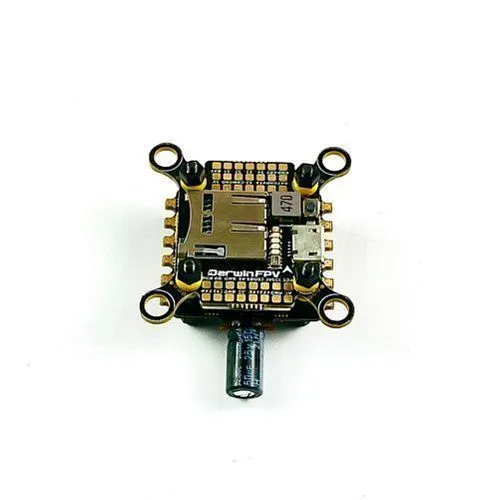

Полетный контроллер и ESC стек DarwinFPV 3-6S F411 30A Stack

Описание "Полетный контроллер и ESC стек DarwinFPV 3-6S F411 30A Stack"

Бюджетный полетный стек, специально разработанный для начинающих пилотов, чтобы максимально снизить стоимость сборки первого FPV-дрона. Комплект состоит из полетного контроллера на базе STM32F411 и 4-в-1 ESC на 30А. Обе платы имеют защитное покрытие компаундом, что значительно повышает их стойкость к повреждениям при частых падениях, типичных для обучения. Полетный контроллер оснащен слотом для microSD карты (blackbox) и встроенным LC-фильтром для чистого видеосигнала, предлагая функциональность, редкую в этом ценовом сегменте.

Общие характеристики
— Тип: Полетный стек (Stack): полетный контроллер (FC) + 4-в-1 регулятор скорости (ESC)
— Модель: DarwinFPV 3-6S F411 30A Stack
— Назначение: Бюджетные FPV-дроны для начинающих, сборки среднего класса на 3-6S
— Защитное покрытие: Да (обе платы покрыты компаундом)

Ключевые особенности
— Максимальная доступность и надежность: Самый доступный стек на рынке, созданный для снижения бюджета входного билета в FPV. Защитное покрытие минимизирует риски поломок у новичков.
— Встроенный blackbox (FC): Наличие слота для microSD карты на полетном контроллере позволяет записывать и анализировать полетные данные, что критически важно для отладки и улучшения навыков.
— Чистый видеосигнал: Встроенный LC-фильтр на FC эффективно подавляет помехи от силовой части, обеспечивая стабильную и чистую картинку с камеры.
— Богатая периферия FC: Несмотря на бюджетность, FC предлагает 2 UART, 2 Softserial, I2C и интерфейсы для подключения различного оборудования.
— Универсальное крепление: Полетный контроллер поддерживает два стандарта крепления (20×20 и 30.5×30.5 мм), что обеспечивает совместимость с большинством рам.

Технические характеристики

Параметры полетного контроллера (FC)
— Модель: DarwinFPV 3-6S F411 FC
— Основной чип: STM32F411
— Гироскоп: MPU6500
— OSD: AT7456E
— Чёрный ящик (Blackbox): Встроенный слот для microSD карты
— Прошивка: DARWINF411 (BetaFlight)
— Входное напряжение: 3–6S LiPo
— BEC: 5В (для питания периферии)
— USB-интерфейс: Micro USB
— Порты UART: UART1, UART2
— Программные UART: 2 порта (Softserial)
— Интерфейс I2C: 1 порт
— Дополнительные интерфейсы: SBUS (с инвертором), RGB, Buzzer, USER (A15)
— Размеры платы: 37×37 мм
— Размеры крепления: 20×20 мм и 30.5×30.5 мм
— Важное примечание: Для корректной работы blackbox в BetaFlight 4.3.x требуется версия 4.3.2 или выше, либо dev-версия 4.4.0.

Параметры регулятора хода (ESC)
— Модель: DarwinFPV 4 IN 1 30A ESC
— Основной чип: EFM8BB21
— Входное напряжение: 3–6S LiPo
— Непрерывный ток: 4×30A
— Пиковый ток: 4×35A
— Поддерживаемые протоколы: Dshot600, Oneshot125
— Прошивка: G_H_30
— Датчик тока: Нет
— BEC: Нет
— Защитное покрытие: Да
— Размеры платы: 29×31 мм
— Размеры крепления: 20×20 мм
— Вес: 4.9 г

Область применения
— Сборка первого FPV-дрона для начинающих пилотов.
— Создание бюджетного, но функционального коптера для фристайла.
— Использование в учебных и тренировочных целях, где высок риск поломок.
— Проекты, требующие записи blackbox для настройки PID.

Комплектация
— 1× Полетный контроллер DarwinFPV 3-6S F411 FC
— 1× Регулятор хода 4 IN 1 30A ESC
— 1× Силовой кабель (#20 AWG)
— 1× Коннектор XT30
— 1× Набор проводов для подключения
— 1× Провод 6-пиновый SH1.0 (длина 1.8 см)
— 1× Наклейка

Варианты исполнения (доступные опции)
— Данный стек доступен в виде полного комплекта, а также в виде отдельных компонентов: только FC, только ESC или ремонтного набора MOSFET.
— Конкретную конфигурацию можно выбрать при запросе коммерческого предложения (КП).
