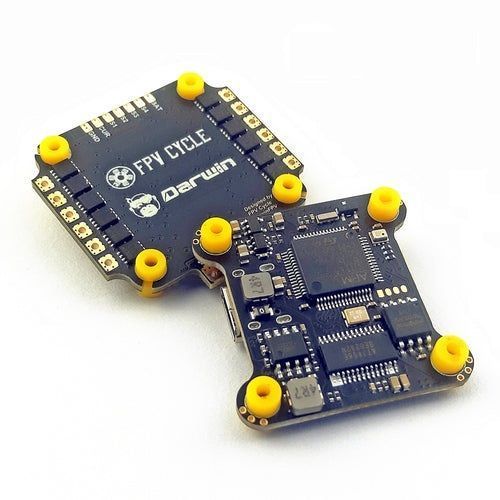

Полетный контроллер и ESC стек DarwinFPV FPVCycle Whoop Stack (F722 + 45A)

Описание "Полетный контроллер и ESC стек DarwinFPV FPVCycle Whoop Stack (F722 + 45A)"

Специализированный полетный стек, разработанный DarwinFPV совместно с FPVCycle для создания универсальных дронов с креплением 25.5×25.5 мм (Whoop-стандарт). Инженеры оптимизировали компоновку плат так, чтобы после сборки стека внутри рамы все контактные площадки для пайки оставались доступны. Стек объединяет производительный полетный контроллер на базе STM32F722 с 16 МБ blackbox и барометром BMP280, а также мощный 4-в-1 ESC на 45А (пик 60А) с двумя BEC (5В/2А и 10В/2А). Это решение позволяет использовать один и тот же стек для всего парка дронов — от компактных Whoop-класса до моделей на 7 дюймов, оптимизируя затраты на обслуживание и запасные части.

Общие характеристики (стека)
— Тип: Полетный стек (Stack): полетный контроллер (FC) + 4-в-1 регулятор скорости (ESC)
— Модель: FPVCycle Whoop Stack (F722 + 45A ESC)
— Назначение: Универсальные FPV-дроны с креплением 25.5×25.5 мм, от 3 до 7 дюймов
— Основной микроконтроллер (FC): STM32F722RET6 (216 МГц)
— Гироскоп/Акселерометр (FC): MPU6000
— Регулятор хода (ESC): 4-в-1 на 45А (пик 60А) с чипом EFM8BB21
— Входное напряжение (ESC/FC): 3–6S LiPo
— Размеры крепления: 25.5×25.5 мм (M2)
— Габариты (каждой платы): 37×36×10.8 мм

Ключевые особенности
— Универсальное крепление 25.5 мм для всего парка дронов: Один стек подходит для рам любого размера — от 3-дюймовых Whoop до 7-дюймовых гоночных дронов (с моторами не более 2508). Это стандартизирует парк и упрощает логистику запчастей.
— Инженерная оптимизация для удобства сборки: Все компоненты FC расположены снизу, а его контактные площадки выведены наверх. Верхняя часть ESC, наоборот, почти пустая. После сборки стека внутри рамы доступ для пайки сохраняется ко всем площадкам обеих плат, что ускоряет монтаж и ремонт.
— Продвинутая функциональность на базе F7: Контроллер с процессором STM32F722, 5 UART, барометром BMP280 и 16 МБ памяти для черного ящика обеспечивает высочайшую точность и возможности для тонкой настройки.
— Мощный и честный ESC: Регулятор на 45А (честный непрерывный номинал) с пиком 60А способен уверенно работать с мощными моторами. Два встроенных BEC (5В/2А и 10В/2А) питают самую требовательную периферию, включая цифровые VTX, без дополнительных преобразователей.
— Проверенная прошивка BLHeli_S: Использование BLHeli_S вместо более дорогой BLHeli_32 основано на практическом опыте: для подавляющего большинства пилотов разница в реальных полетах неощутима, что позволяет сохранить бюджет без потери надежности.

Технические характеристики

Параметры полетного контроллера (FC)
— Модель: FPV Cycle Darwin FPV F722 25×25 Flight Controller
— Основной чип: STM32F722RET6 (216 МГц)
— Гироскоп: MPU6000
— Барометр: BMP280 (I2C)
— OSD: Betaflight OSD (AT7456E)
— Чёрный ящик (Blackbox): 16 МБ
— Порты UART: 5
— Интерфейс I2C: SDA/SCL
— RGB-лента: Да (контактная площадка)
— Пьезопищалка (Buzzer): Да (контактная площадка)
— Прошивка: DARWINF722HD (BetaFlight)
— Размеры крепления: 25.5×25.5 мм (M2)
— Габариты: 37×36×10.8 мм

Параметры регулятора хода (ESC)
— Модель: FPV Cycle Darwin FPV 45A 3-6S 25×25 4in1 ESC
— Входное напряжение: 3–6S LiPo
— Непрерывный ток: 4×45A
— Пиковый ток (кратковременный): 4×60A
— Основной чип: EFM8BB21F16G
— BEC: 5V / 2A и 10V / 2A
— Датчик тока: Да (Scale 125)
— Прошивка: BLHeli_S
— Размеры крепления: 25.5×25.5 мм (M2)
— Габариты: 37×36×10.8 мм

Область применения
— Универсальные FPV-дроны для фристайла и гонок классов от 3 до 7 дюймов.
— Компактные Whoop-сборки для полетов в помещениях и на улице.
— Мощные 5-7 дюймовые дроны, требующие надежного ESC и продвинутого FC с blackbox.
— БПЛА для силовых структур, где важна унификация компонентов и предсказуемость поведения.

Комплектация
— 1× Полетный контроллер FPV Cycle Darwin FPV F722 (25×25)
— 1× Регулятор хода FPV Cycle Darwin FPV 45A 4in1 ESC (3-6S, 25×25)
— 1× Силовой кабель с коннектором XT60 (7 см, 14 AWG)
— 1× Конденсатор 25В / 470 мкФ
— 8× Демпфирующие проставки (виброшайбы) M2×6.5 мм
— 4× Гайки M2

Варианты исполнения и коммерческое предложение
— Данный стек поставляется только в виде полного комплекта (FC+ESC). Отдельные компоненты не предусмотрены производителем.
— Чтобы получить коммерческое предложение (КП) и уточнить наличие, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
