Контроллер скорости ESC Returner 3–6S 32Bit AM32 60A (4IN1) V1

BrotherHobby 3–6S 32Bit 60A (4-in-1) ESC V1 — электронный регулятор скорости нового поколения


Электронный регулятор скорости BrotherHobby 3–6S 32Bit 60A (4-in-1) ESC V1 разработан для современных FPV-дронов и мультикоптеров с высокими требованиями к надёжности и мощности.
Благодаря 32-битному процессору и 6-слойной плате с толстой медью, устройство обеспечивает точное управление моторами, стабильное питание и эффективную защиту от перегрузок.

Основные особенности конструкции

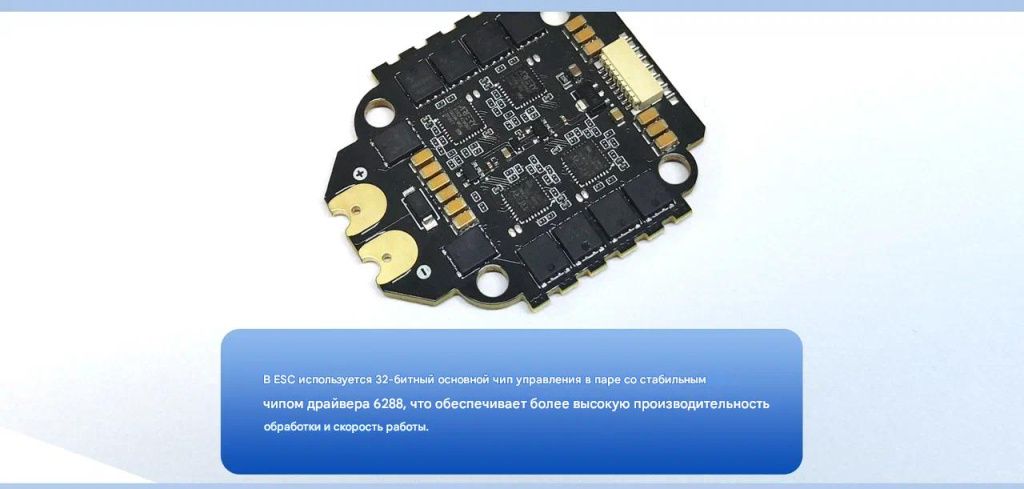

— Высокопроизводительный 32-битный ARM-контроллер (частота до 120 МГц) с драйвером 6288, обеспечивающим стабильную работу и быструю реакцию.

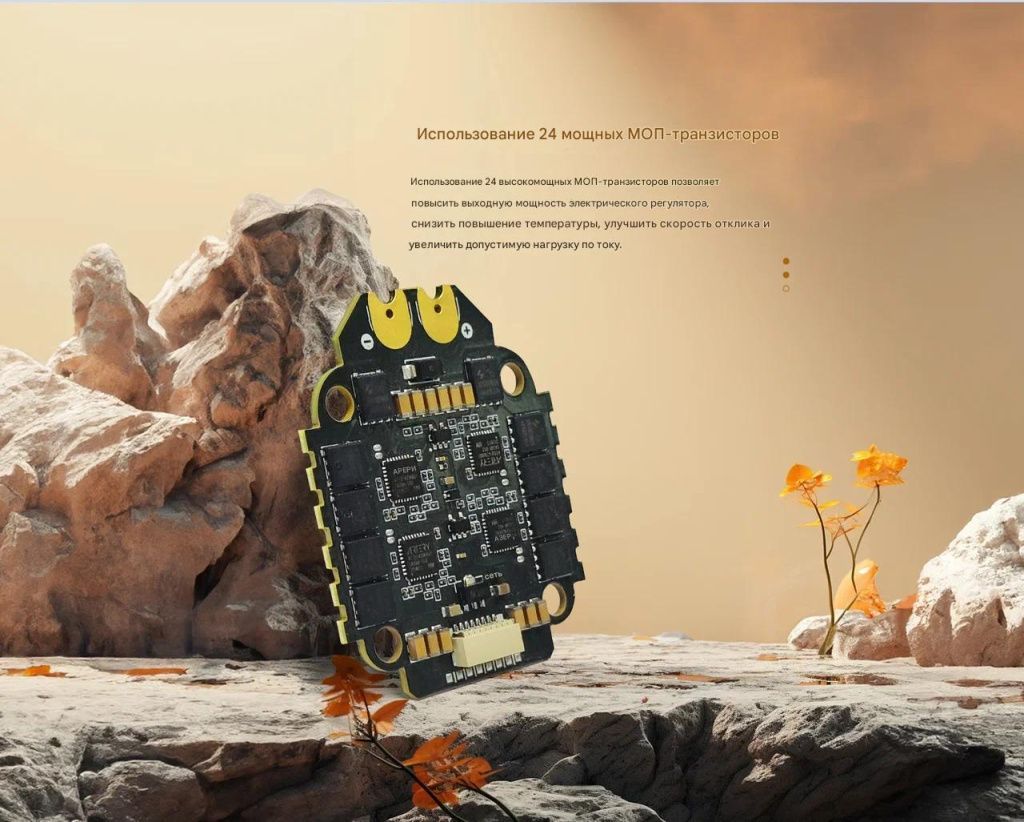

— 24 мощных MOSFET-транзистора — для высокой мощности, меньшего нагрева и повышенного ресурса.

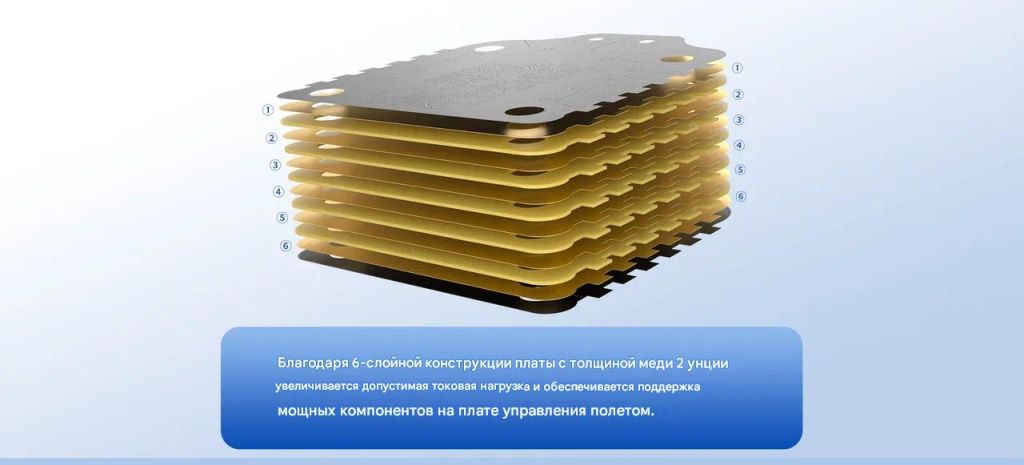

— 6-слойная плата с 2 oz медью — увеличивает пропускную способность тока и снижает сопротивление.

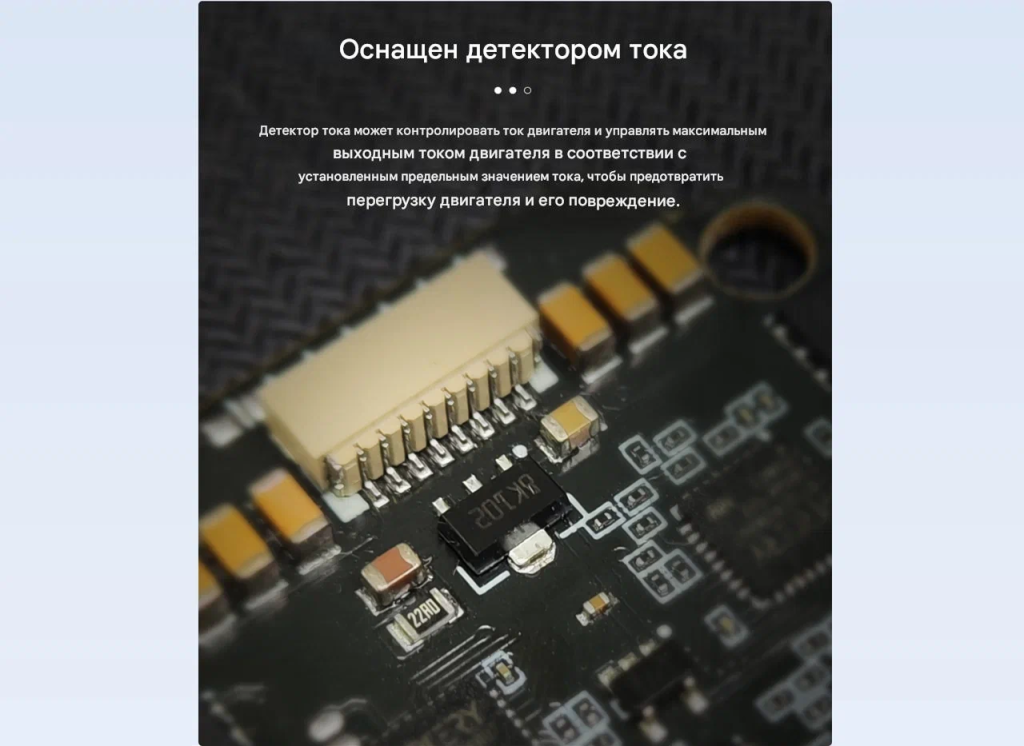

— Встроенный датчик тока для защиты моторов от перегрузки и контроля энергопотребления.

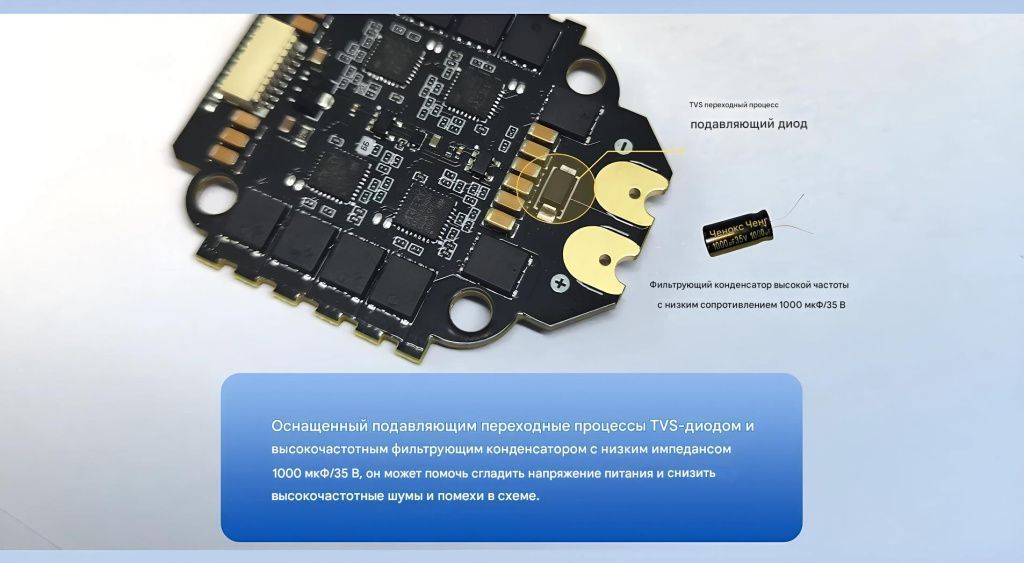

— TVS-диод и конденсатор 1000 μF / 35 V снижают высокочастотные помехи и стабилизируют питание.

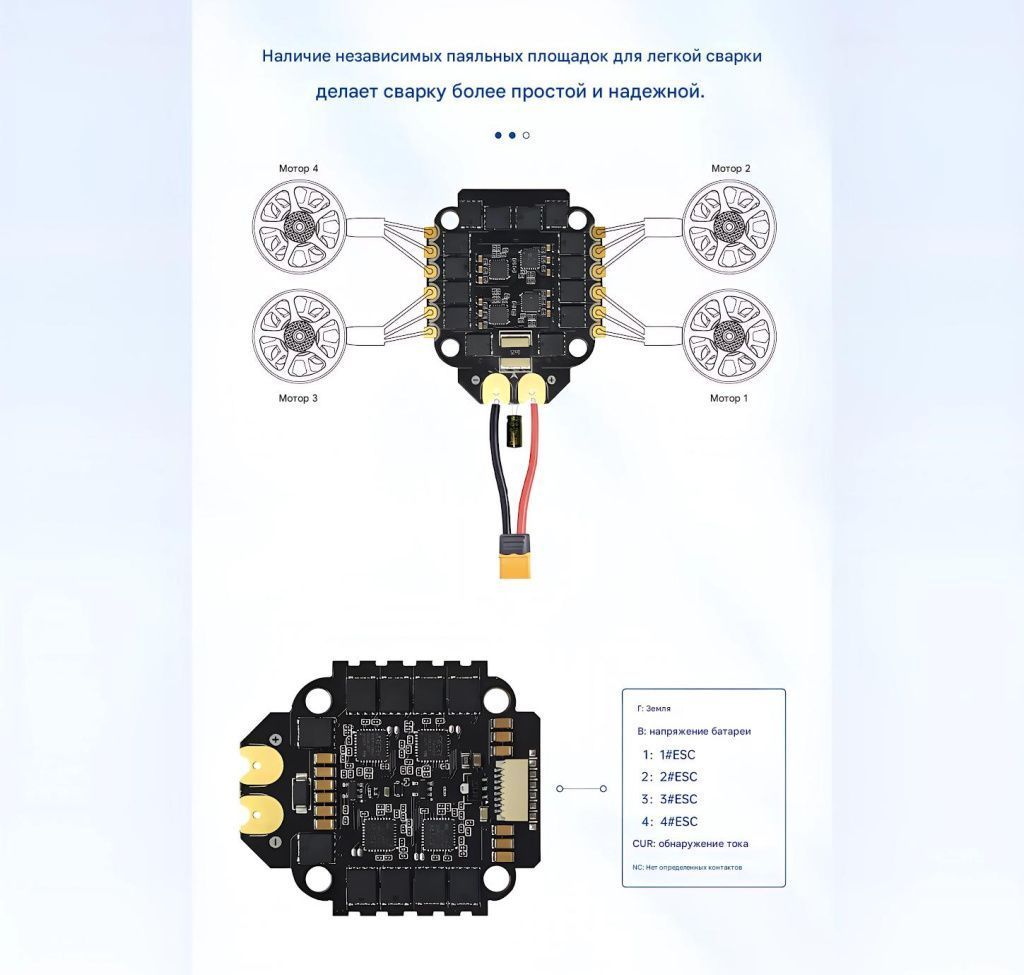

— Независимые контактные площадки для пайки — упрощают подключение моторов и повышают надёжность соединений.

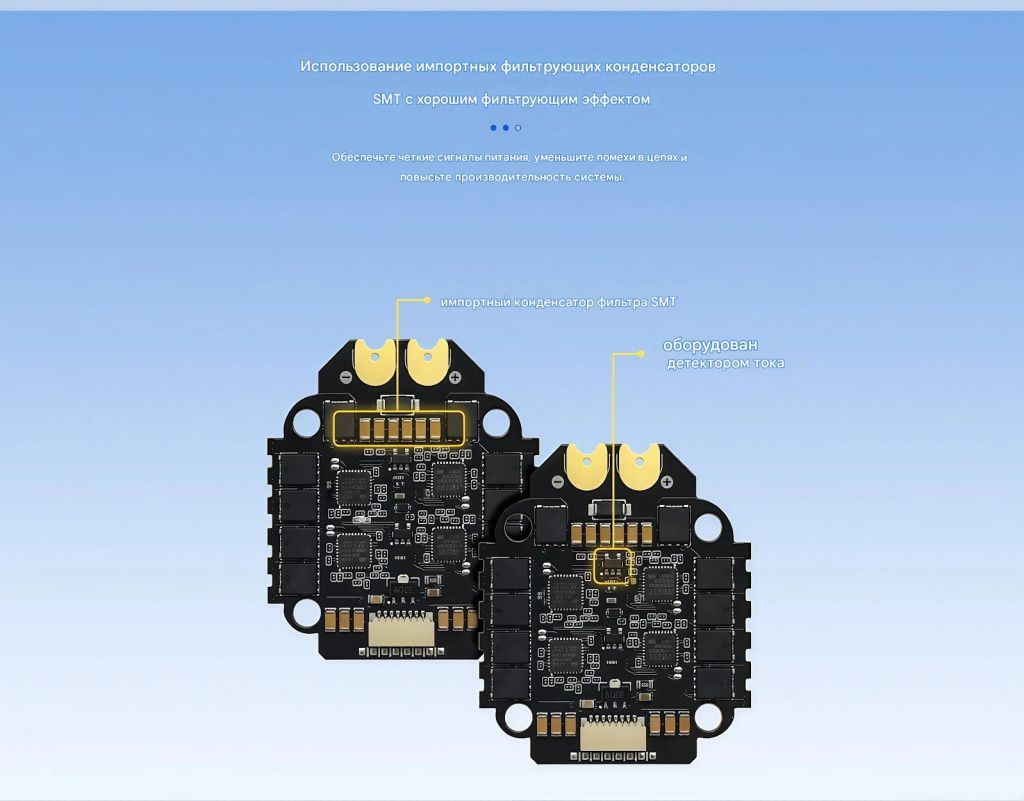

— Импортные SMD-фильтрующие конденсаторы обеспечивают чистый сигнал и минимальные наводки в цепях питания.

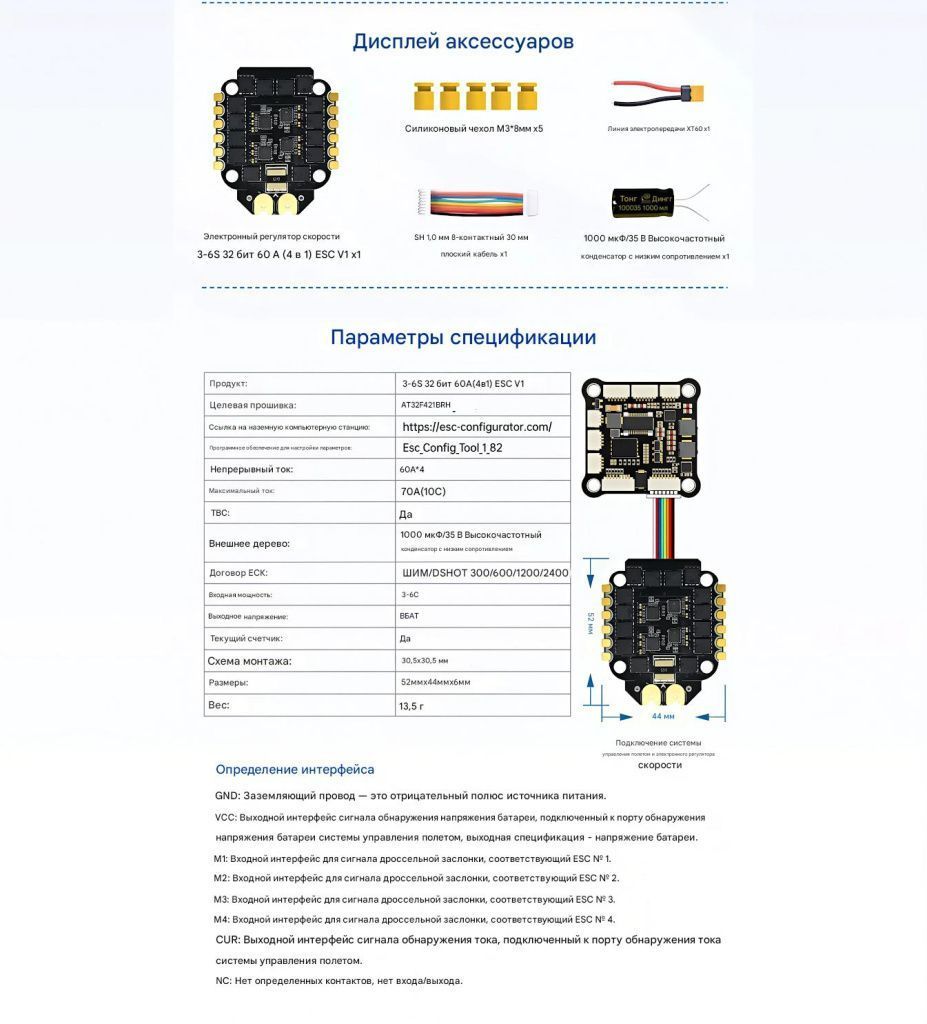

Технические характеристики

— Тип: 4-в-1 ESC
— Входное питание: 3–6S LiPo
— Постоянный ток: 60 A × 4
— Пиковый ток: 70 A (10 секунд)
— Микроконтроллер: AT32F421
— Прошивка: AT32F421_BRH
— Поддерживаемые протоколы: PWM / DSHOT 300 / 600 / 1200 / 2400
— Сигнал тока: Да (CUR output)
— Выходное напряжение: VBAT
— Габариты: 52 × 44 × 6 мм
— Вес: 13.5 г
— Монтажный шаблон: 30.5 × 30.5 мм
— Конденсатор: 1000 μF / 35 V (в комплекте)
— Датчик тока: встроенный
— TVS защита: есть
— Операционная температура: −20 °C … +80 °C

Интерфейс и подключение

Клеммы для моторов:
— M1 – ESC №1
— M2 – ESC №2
— M3 – ESC №3
— M4 – ESC №4

Питание и сигналы:
— GND — минус питания
— VCC — сигнал измерения напряжения батареи
— CUR — сигнал измерения тока
— NC — неиспользуемые ы

Обозначения пайки:
— G — земля
— V — напряжение батареи
— 1–4 — соответствие каналам ESC
— CUR — датчик тока
— NC — без назначения

Комплектация

— ESC × 1
— Силиконовые стойки M3 × 8 мм × 5 шт.
— Силовой провод XT60 × 1
— Кабель SH 1.0 мм 8-pin × 30 мм × 1
— Конденсатор 1000 μF / 35 V × 1

Функции и преимущества

— Поддержка точной настройки параметров через esc-configurator.com

— Совместимость с ПО ESC Config_Tool 1.82
— Возможность мониторинга потребляемого тока в реальном времени
— Защита от перегрузки, короткого замыкания и перегрева
— Стабильная работа даже в экстремальных условиях полёта
— Высокая эффективность при быстрой смене тяги

Резюме

BrotherHobby 3–6S 32Bit 60A (4-in-1) ESC V1 — мощный и надёжный электронный регулятор для FPV-дронов, рассчитанный на профессиональное использование.
Он сочетает высокую производительность, точную защиту от перегрузки, устойчивость к помехам и простоту установки, делая его отличным выбором для сборок с четырьмя моторами 3–6S.
