Контроллер скорости ESC Returner 3–6S 8Bit blheli_s 60A (4IN1) V2

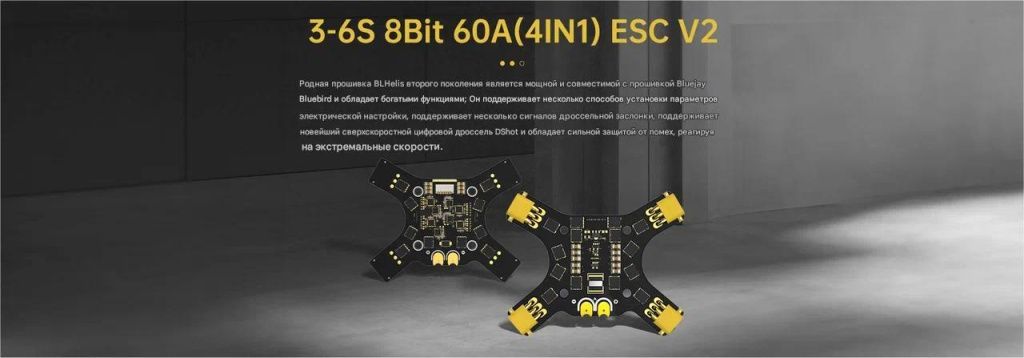

BrotherHobby 3–6S 8Bit 60A (4-in-1) ESC V2 — усовершенствованный регулятор скорости с защитой и высокой производительностью


BrotherHobby 3–6S 8Bit 60A (4-in-1) ESC V2 — это улучшенная версия 8-битного регулятора, разработанная для FPV-дронов, требующих стабильности, точного отклика и защиты от перегрузок.
Модель сочетает в себе высококачественные электронные компоненты, прочную многослойную плату и интеллектуальное управление током для долговременной и безопасной работы.

Основные преимущества

— 8-битный микроконтроллер с драйвером 6288 — обеспечивает быструю обработку сигналов и стабильную работу моторов.
— Совместимость с прошивками BLHeli_S и Bluejay, поддержка цифровых протоколов DSHOT 300 / 600 и PWM.

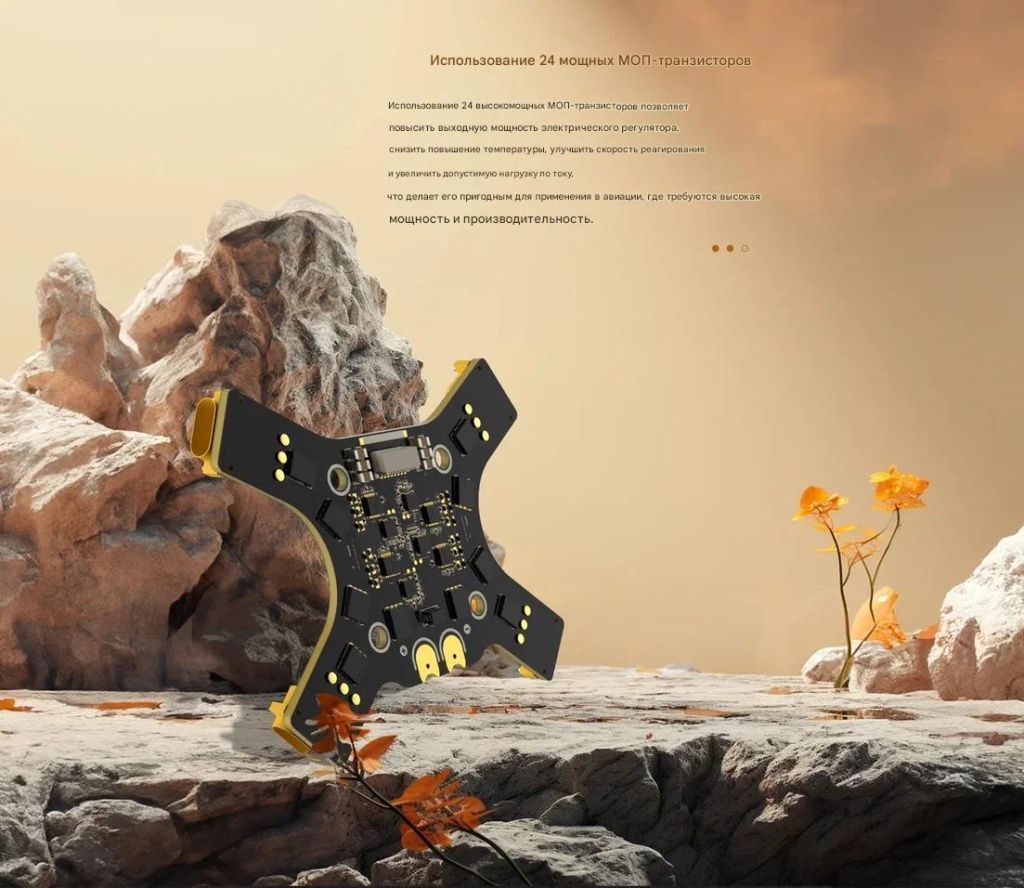

— 24 мощных MOSFET-транзистора — улучшенная производительность, пониженное тепловыделение и стабильная отдача мощности.

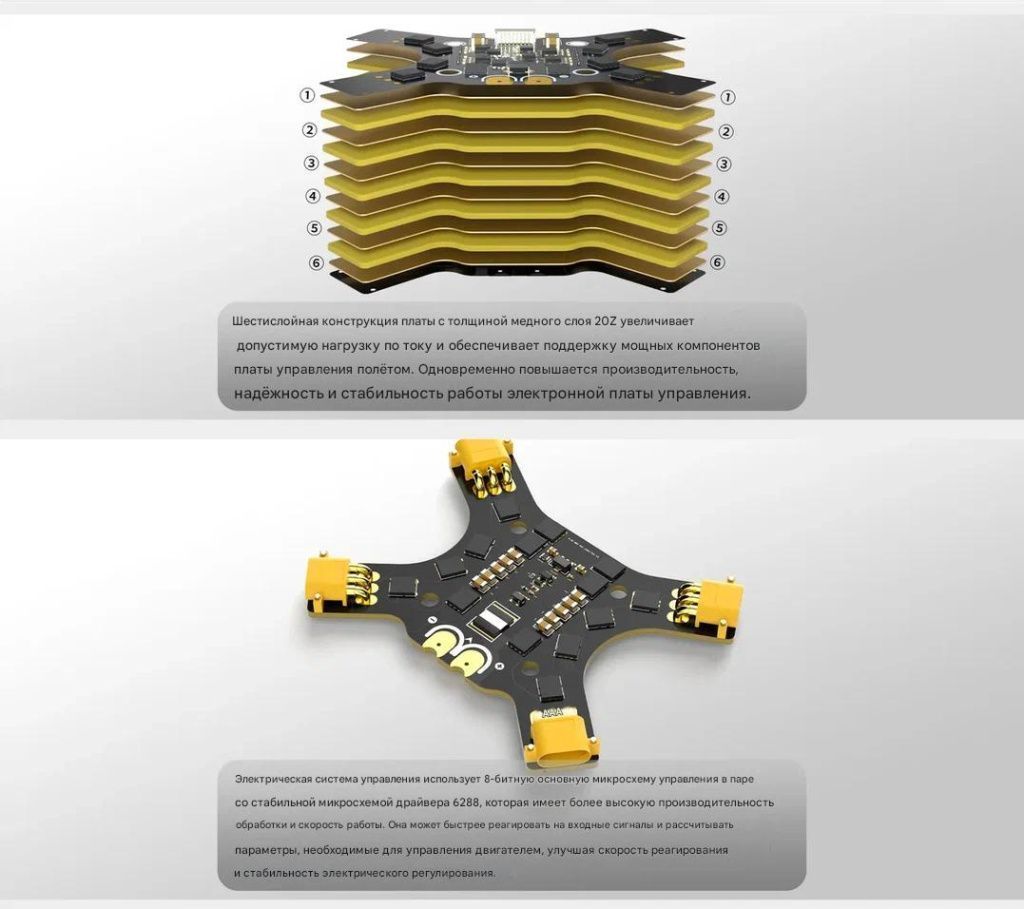

— 6-слойная плата с медным слоем толщиной 2 oz — увеличенная проводимость и поддержка высоких токов.

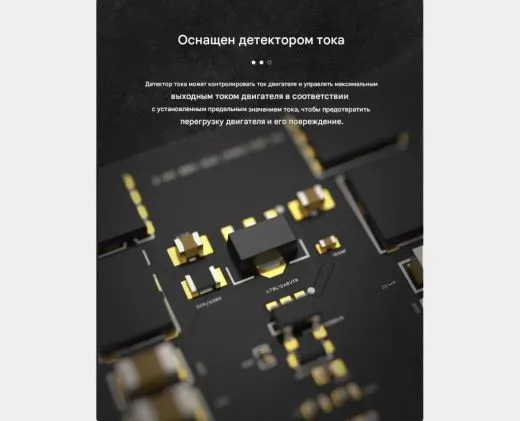

— Встроенный датчик тока (Current Detector) контролирует нагрузку и предотвращает перегрев или повреждение моторов.
— TVS-диоды защищают электронику от скачков напряжения.
— Конденсатор 1000 µF / 35 V устраняет помехи и сглаживает питание.

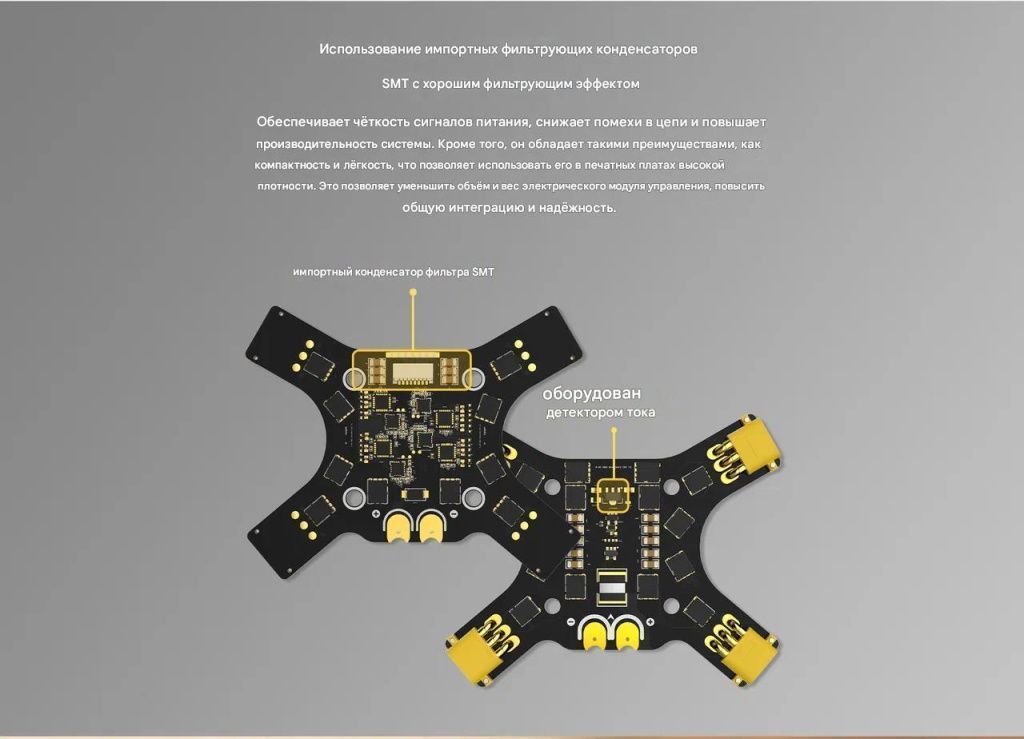

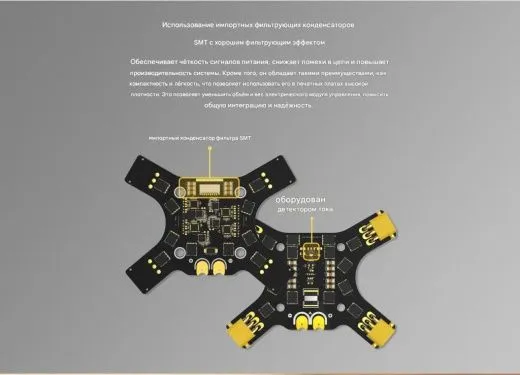

— Импортные SMD-фильтрующие конденсаторы обеспечивают чистое питание и минимальный шум в цепях.

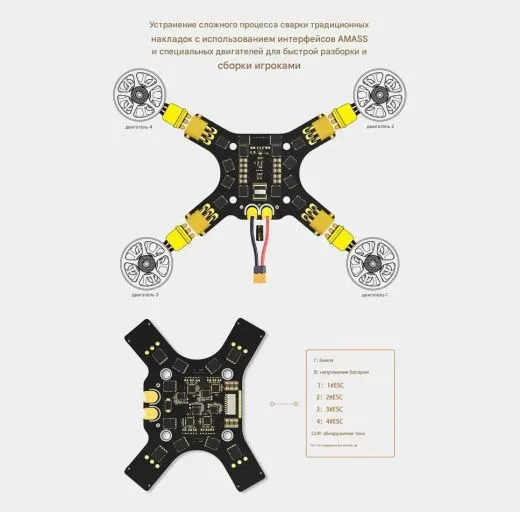

— Поддержка AMASS-разъёмов — быстрое подключение моторов без сложной пайки.
— Компактная и лёгкая конструкция — подходит для плотных сборок и гоночных дронов.

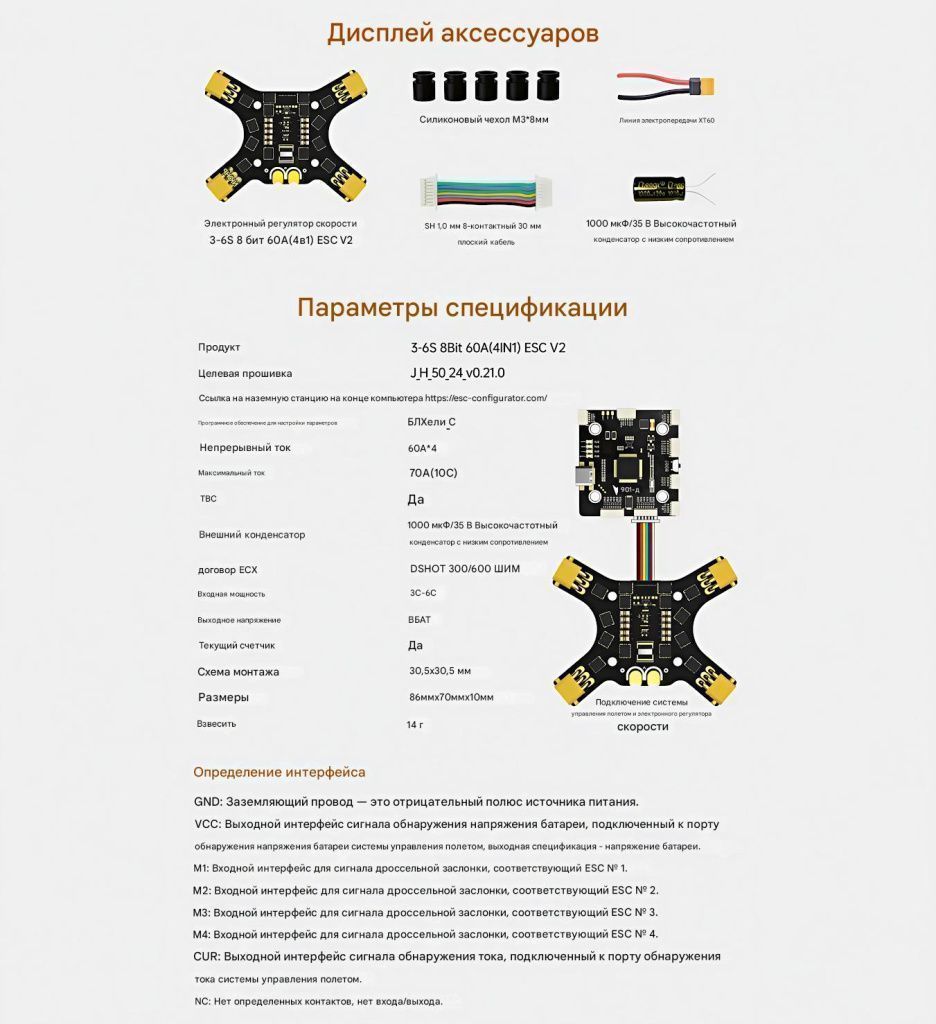

Технические характеристики

— Тип: 4-в-1 ESC
— Питание: 3–6S LiPo
— Постоянный ток: 60 A × 4
— Пиковый ток: 70 A (до 10 секунд)
— Прошивка: BLHeli_S (совместим с Bluejay/Bluebird)
— Микроконтроллер: 8-бит
— Драйверный чип: 6288
— Поддерживаемые протоколы: DSHOT 300 / 600 / PWM
— Входное напряжение: 11.1–25.2 В
— Выходное напряжение: VBAT
— Датчик тока: есть (CUR output)
— Материал платы: 6-слойная, медь 2 oz
— TVS защита: есть
— Внешний конденсатор: 1000 µF / 35 V, низкоомный
— Монтажный шаблон: 30.5 × 30.5 мм
— Размеры: 86 × 70 × 10 мм
— Вес: 14 г
— Рабочая температура: −20 °C … +80 °C

Интерфейс подключения

Контакты ESC:
— M1 – сигнал газа ESC №1
— M2 – ESC №2
— M3 – ESC №3
— M4 – ESC №4

Питание и сигналы:
— GND — минус питания
— VCC — сигнал напряжения батареи
— CUR — выход датчика тока
— NC — неиспользуемые контакты

Площадки и маркировка:
— G — земля
— V — питание (напряжение батареи)
— 1–4 — моторы
— CUR — токовый датчик
— NC — резерв

Комплектация

— ESC (4-в-1) × 1
— Силиконовые стойки M3 × 8 мм × 5 шт.
— Кабель питания XT60 × 1
— Кабель SH 1.0 мм 8-pin × 30 мм × 1
— Конденсатор 1000 µF / 35 V × 1

Функциональные особенности

— Мгновенный отклик газа даже при высоких оборотах.
— Надёжная защита от коротких замыканий, перегрузок и перегрева.
— Улучшенное охлаждение и равномерное распределение тепла.
— Высокая помехоустойчивость — стабильная работа на частотах DSHOT.
— Поддержка точной настройки через https://esc-configurator.com
.
— Простая замена моторов благодаря модульной конструкции.

Резюме

BrotherHobby 3–6S 8Bit 60A (4-in-1) ESC V2 — это сбалансированное решение для FPV-дронов с высокой тягой.
Он сочетает мощность, надёжность и удобство обслуживания, обеспечивая устойчивую работу даже при экстремальных нагрузках.
Подходит для сборок среднего и тяжёлого класса, где важны точность управления, защита и долговечность.
