Контроллер скорости ESC Returner 3–6S 8Bit blheli_s 55A (4IN1) V1

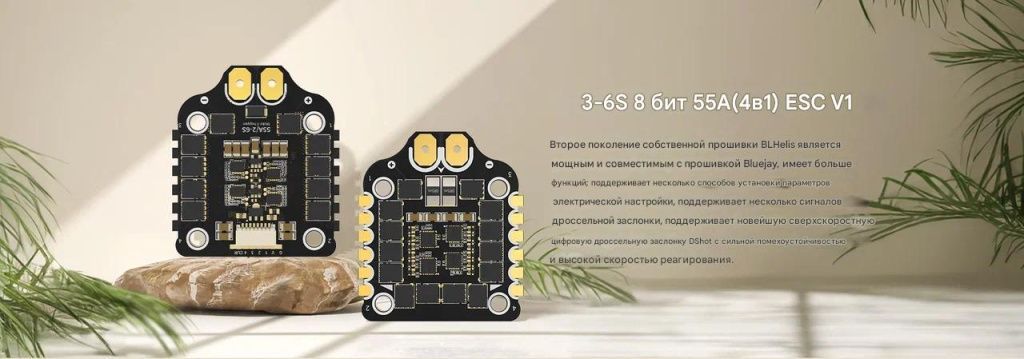

BrotherHobby 3–6S 8Bit 55A (4-in-1) ESC V1 — надёжный 8-битный регулятор скорости с защитой и фильтрацией питания


Электронный регулятор скорости BrotherHobby 3–6S 8Bit 55A (4-in-1) ESC V1 создан для FPV-дронов, требующих высокой стабильности и надёжности при умеренной массе.
Модель оснащена 8-битным контроллером и драйвером 6288, обеспечивающими быстрый отклик на сигнал газа, а также защитой от перегрузок и перенапряжений.
Регулятор работает на фирменной прошивке BLHeli_S, совместимой с Bluejay, что даёт широкие возможности для настройки.

Основные особенности

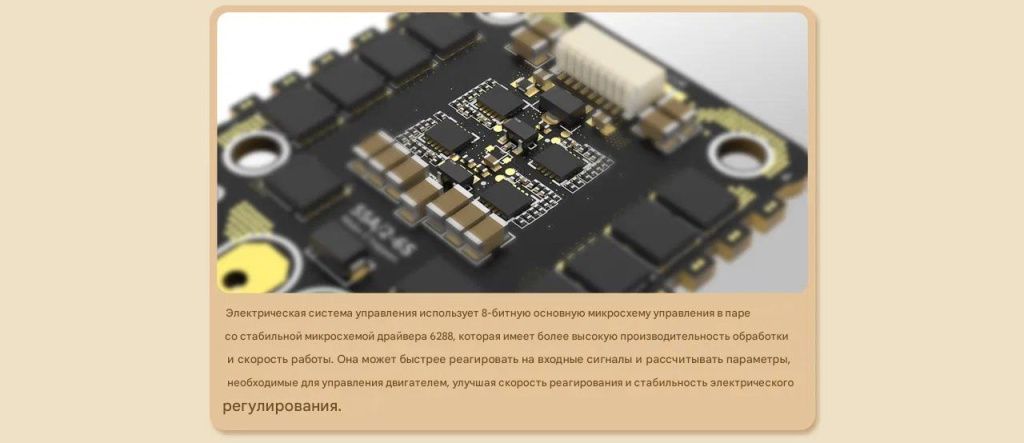

— 8-битный микроконтроллер и стабильный драйвер 6288 — высокая точность регулировки и быстрый отклик.
— Поддержка высокоскоростных цифровых протоколов DSHOT 300/600, устойчивая работа при помехах.

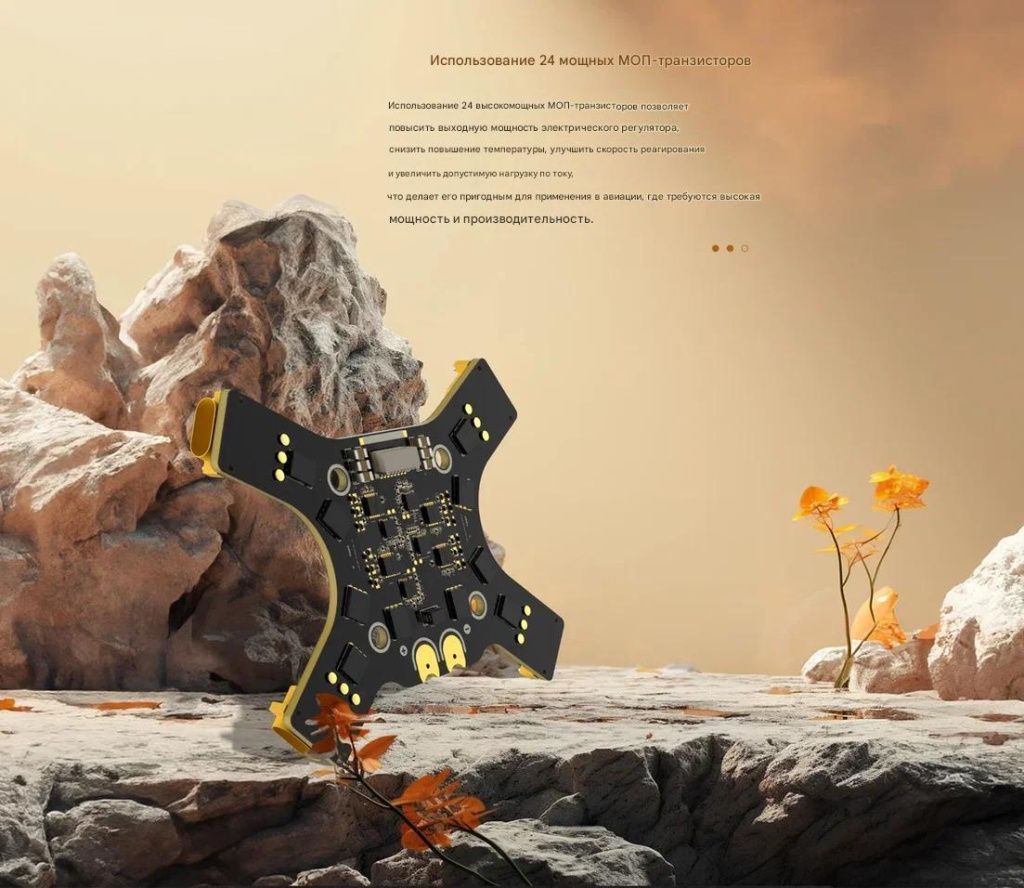

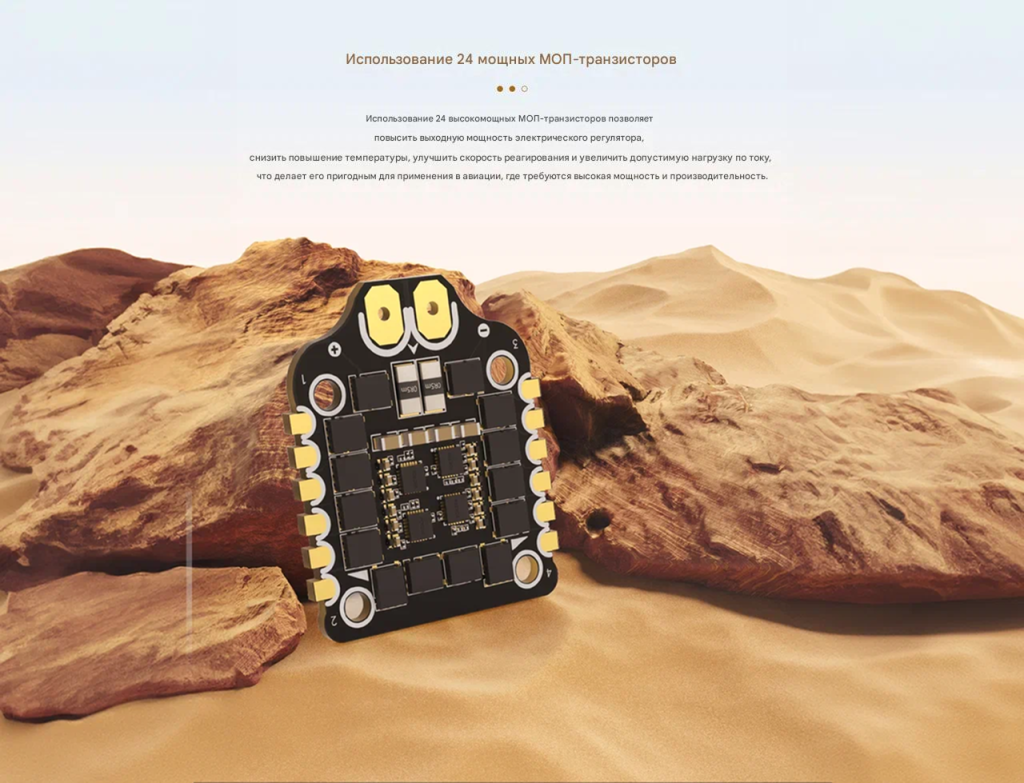

— 24 мощных MOSFET-транзистора — увеличенная пропускная способность тока и сниженное тепловыделение.

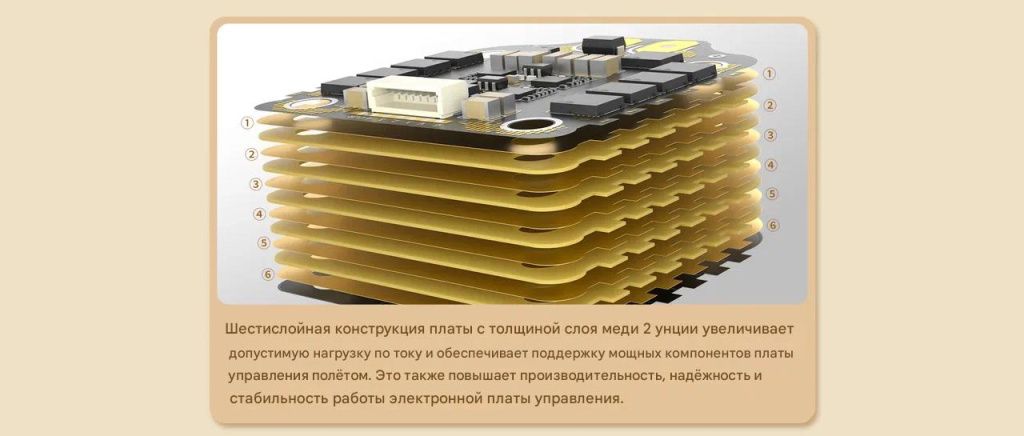

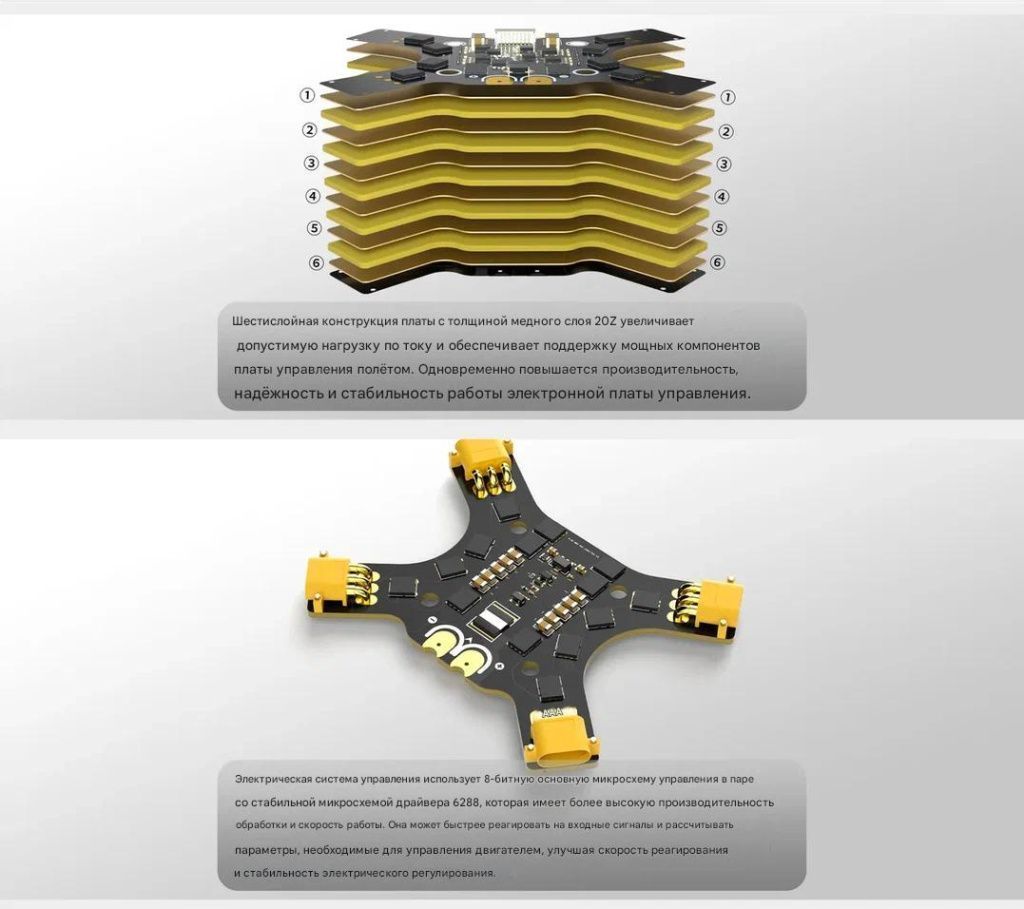

— 6-слойная медная плата (2 oz) — повышенная надёжность и устойчивость при больших нагрузках.

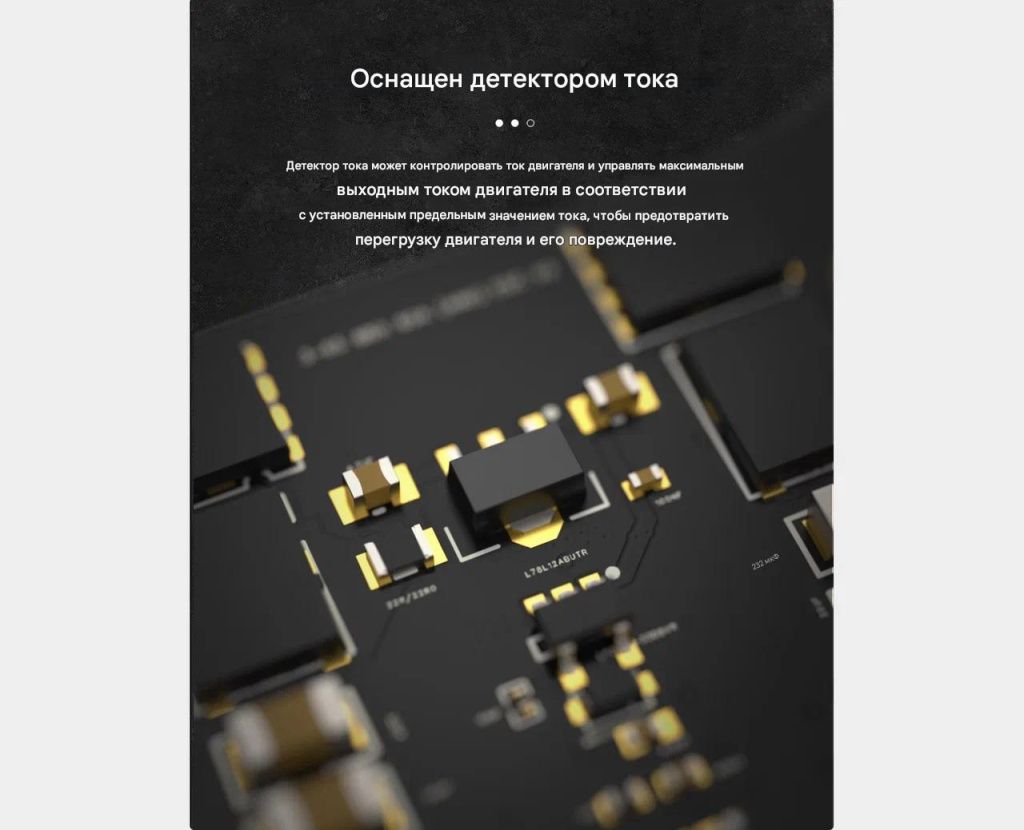

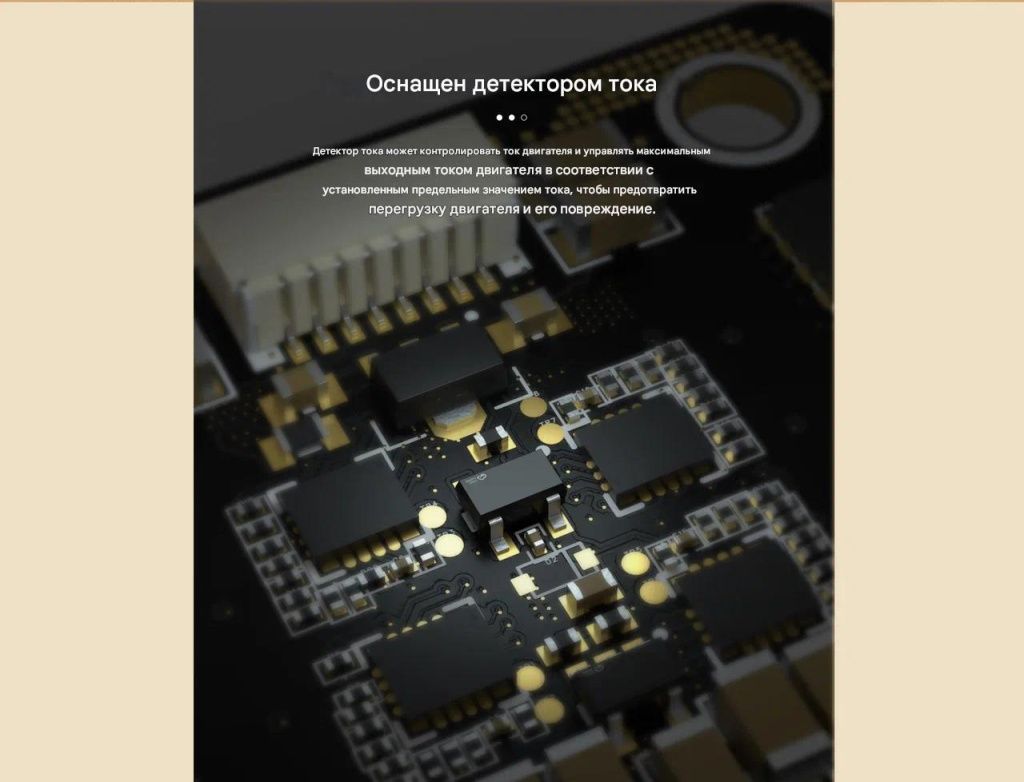

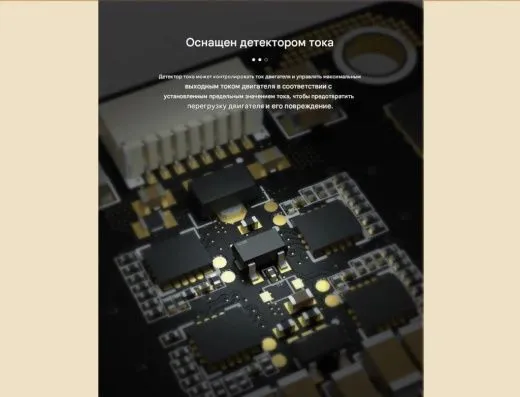

— Встроенный датчик тока (Current Detector) — защита моторов от перегрузки и контроль энергопотребления.

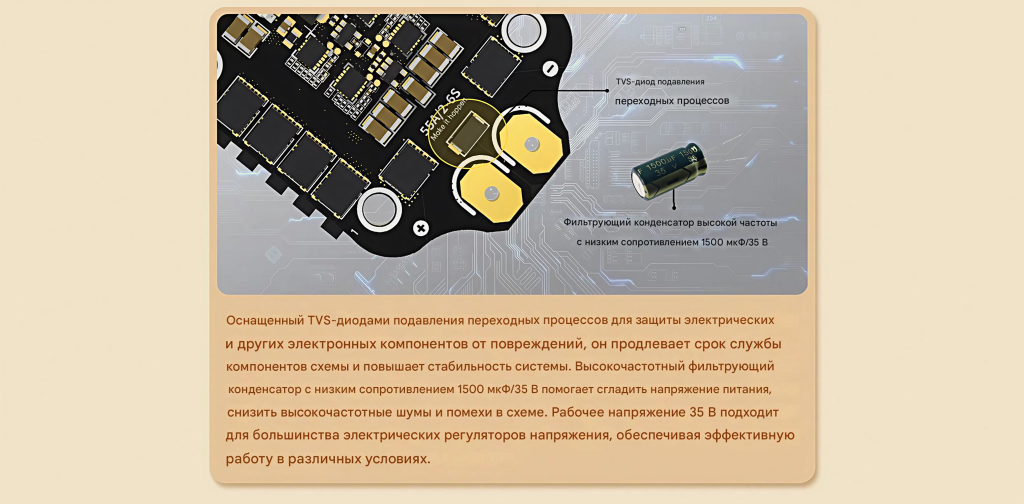

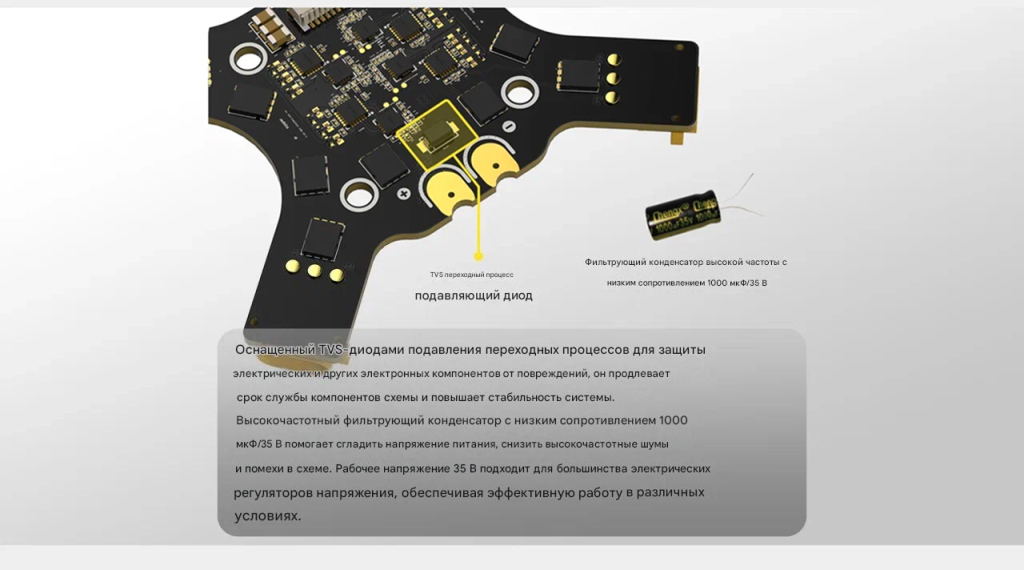

— TVS-диод и внешний конденсатор 1500 µF / 35 V обеспечивают стабилизацию питания и фильтрацию высокочастотных шумов.

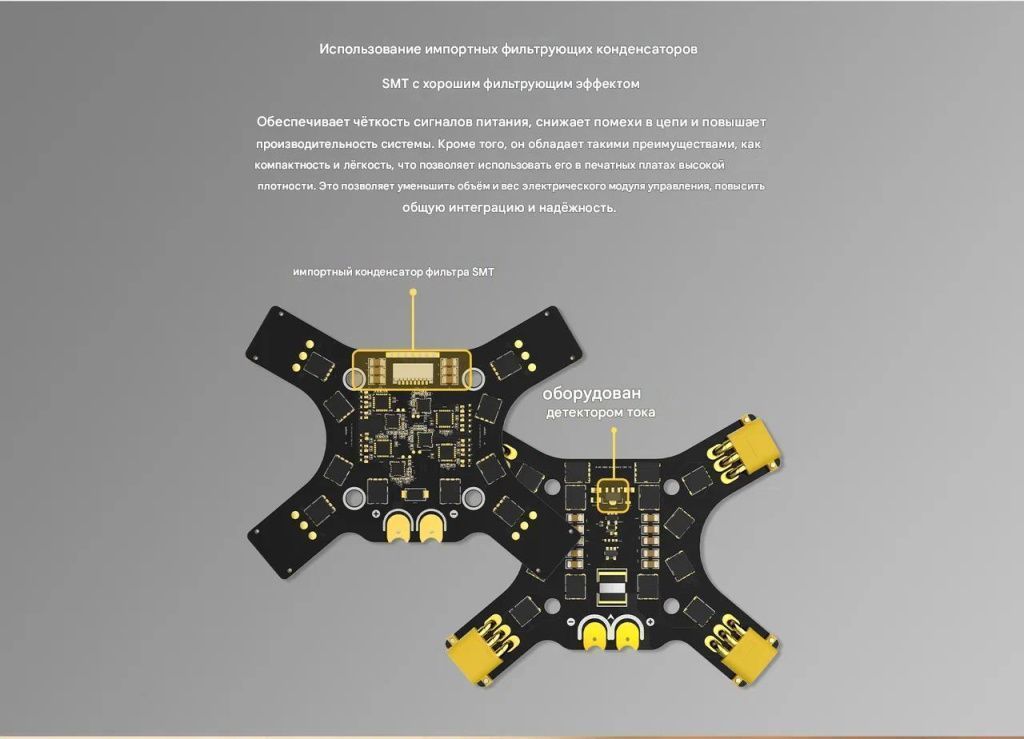

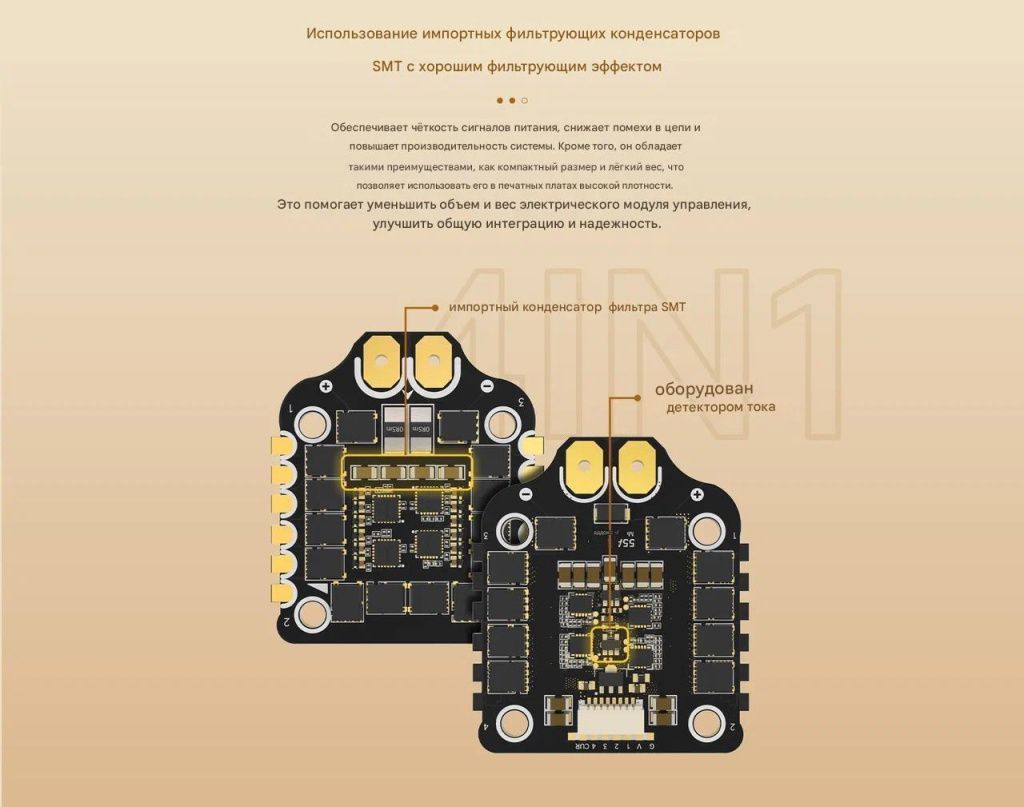

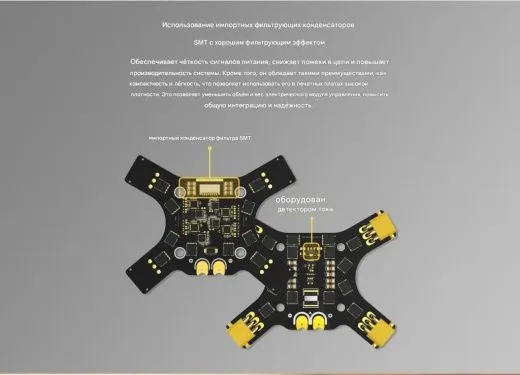

— Импортные SMD-фильтрующие конденсаторы — чистый сигнал, меньше помех и компактность конструкции.
— Независимые площадки пайки — удобство при сборке и надёжное соединение.

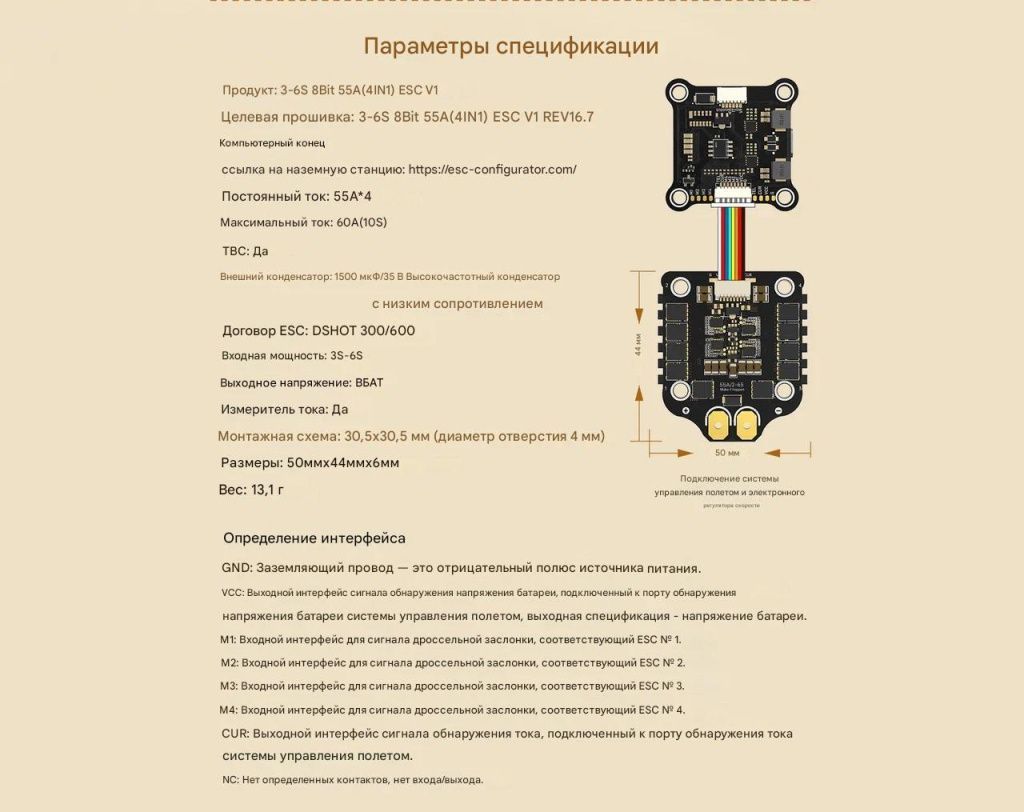

Технические характеристики

— Тип: 4-в-1 ESC
— Питание: 3–6S LiPo
— Постоянный ток: 55 A × 4
— Пиковый ток: 60 A (до 10 секунд)
— Прошивка: BLHeli_S / совместим с Bluejay
— Микроконтроллер: 8-бит
— Драйверный чип: 6288
— Поддерживаемые протоколы: DSHOT 300 / 600, PWM
— Входное напряжение: 11.1 – 25.2 V
— Выходное напряжение: VBAT
— Датчик тока: есть (CUR output)
— Монтажный шаблон: 30.5 × 30.5 мм (отверстия Ø4 мм)
— Размеры: 50 × 44 × 6 мм
— Вес: 13.1 г
— Конденсатор: 1500 µF / 35 V (высокочастотный, низкоомный)
— TVS защита: есть
— Рабочая температура: −20 °C … +80 °C

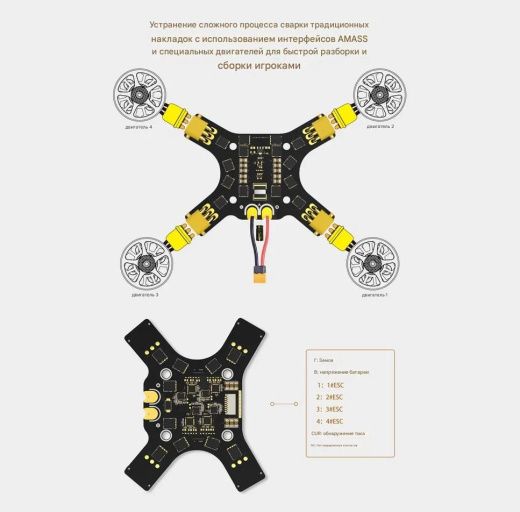

Интерфейс и подключение

Контакты ESC:
— M1 – сигнал дросселя ESC № 1
— M2 – ESC № 2
— M3 – ESC № 3
— M4 – ESC № 4

Питание и сигналы:
— GND – общий минус питания
— VCC – сигнал контроля напряжения аккумулятора (VBAT)
— CUR – сигнал датчика тока
— NC – неиспользуемые контакты

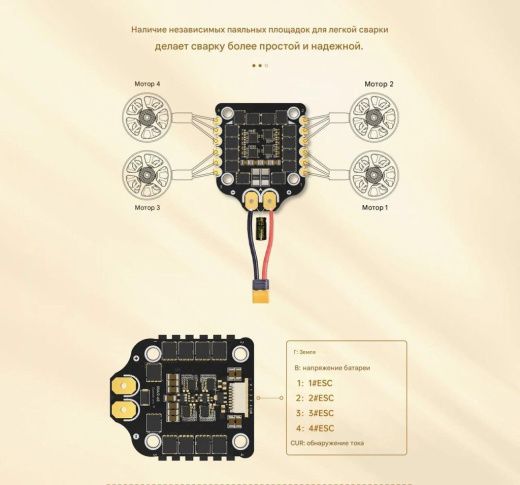

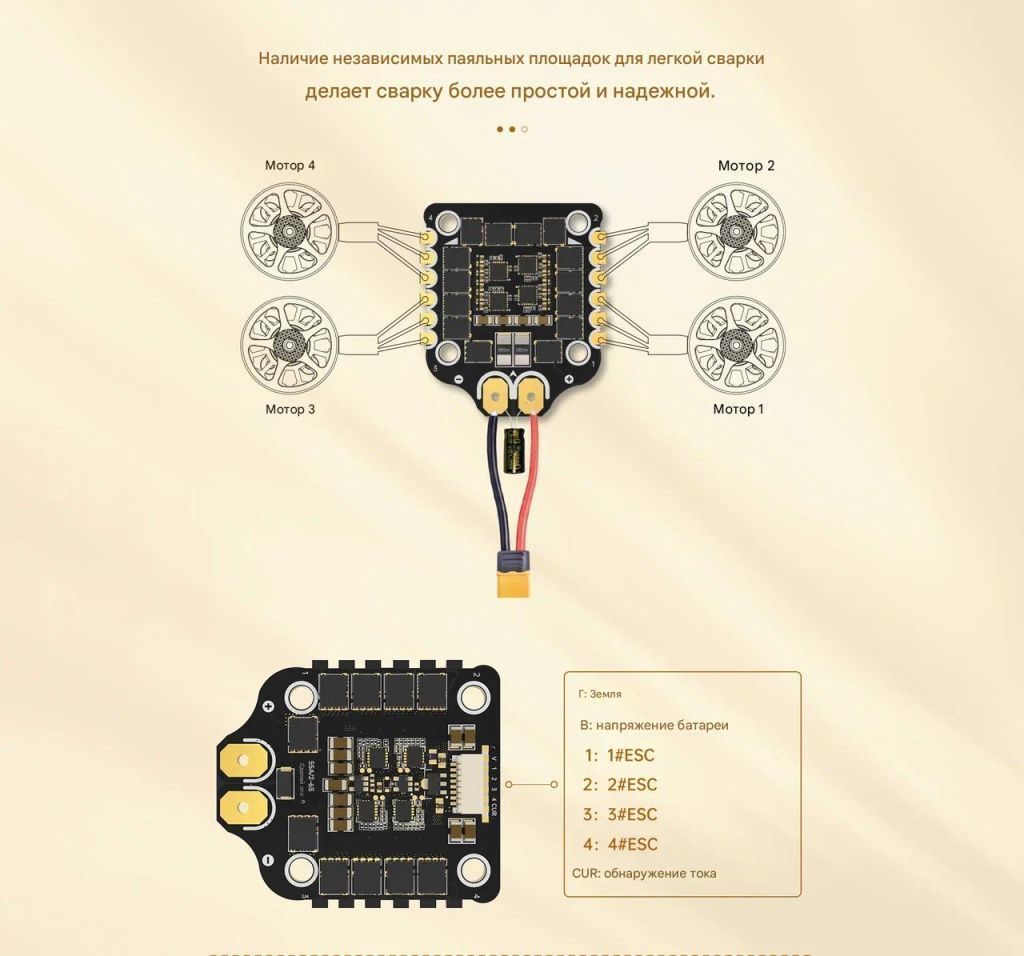

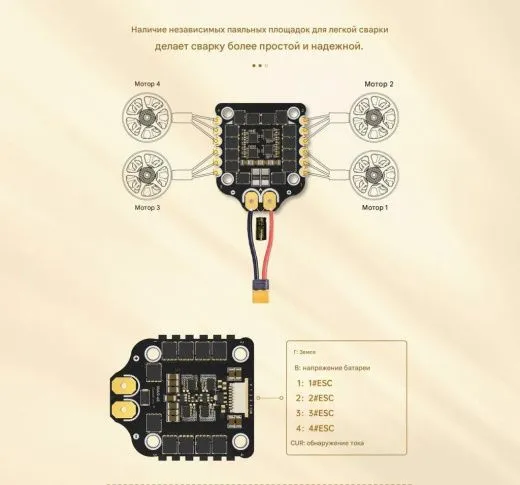

Площадки пайки:
— G — земля
— V — питание (напряжение батареи)
— 1–4 — каналы ESC (моторы 1–4)
— CUR — токовый датчик

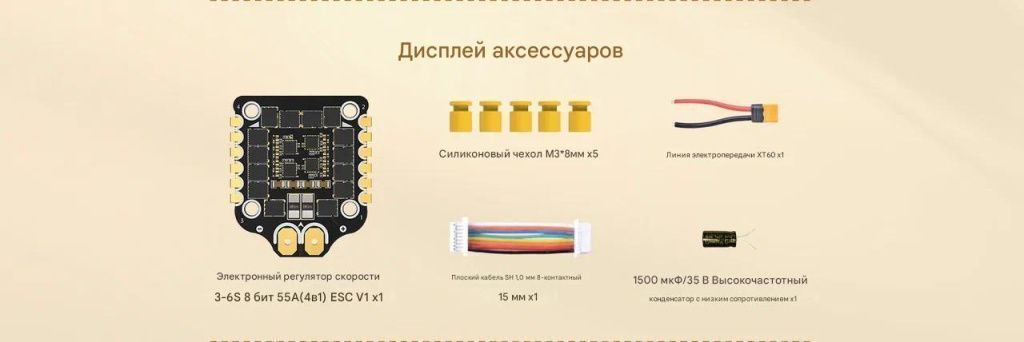

Комплектация

— ESC × 1
— Силиконовые стойки M3 × 8 мм × 5 шт.
— Кабель XT60 × 1
— Кабель SH 1.0 мм 8-pin 15 мм × 1
— Конденсатор 1500 µF / 35 V × 1

Функции и преимущества

— Совместимость с прошивками BLHeli_S и Bluejay для гибкой настройки.
— Высокая устойчивость к электрическим помехам и перегрузкам.
— Повышенная точность регулировки на низком газе и при высокой нагрузке.
— Контроль тока и напряжения в реальном времени.
— Защита от перегрева и перенапряжений.
— Простая пайка и совместимость с большинством полетных контроллеров.

Резюме

BrotherHobby 3–6S 8Bit 55A (4-in-1) ESC V1 — это лёгкий и надёжный регулятор скорости, обеспечивающий чистое питание, точное управление и устойчивость даже при интенсивных нагрузках.
Отличный выбор для пилотов, ценящих стабильность, плавность и долговечность в FPV-полетах.
