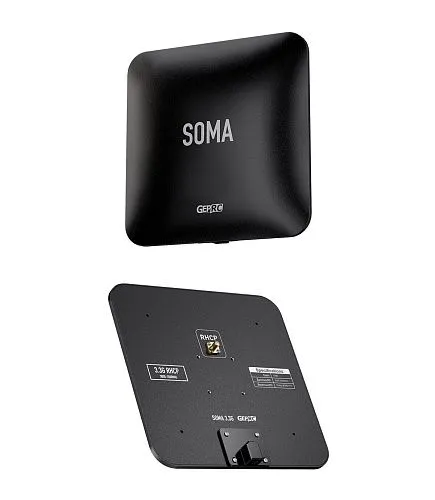

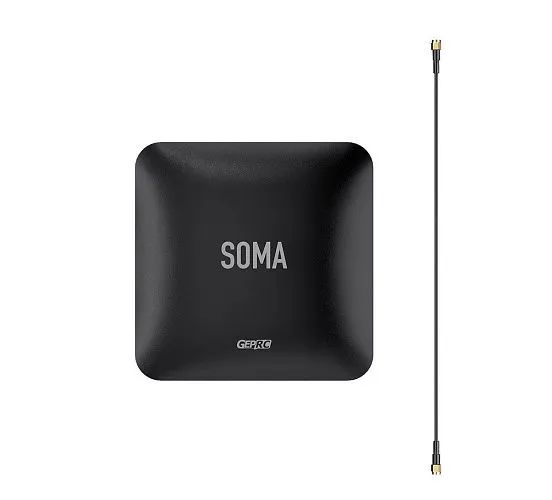

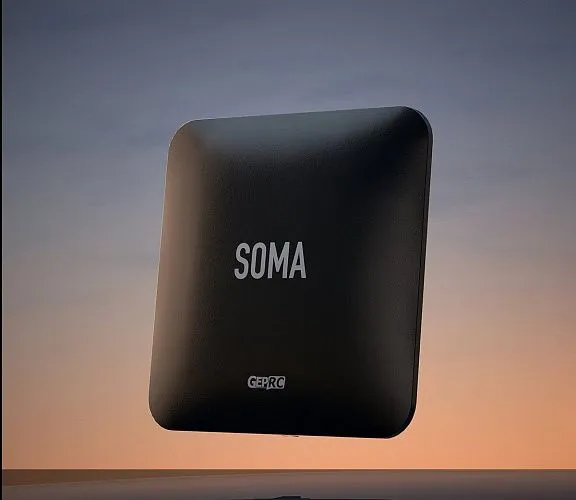

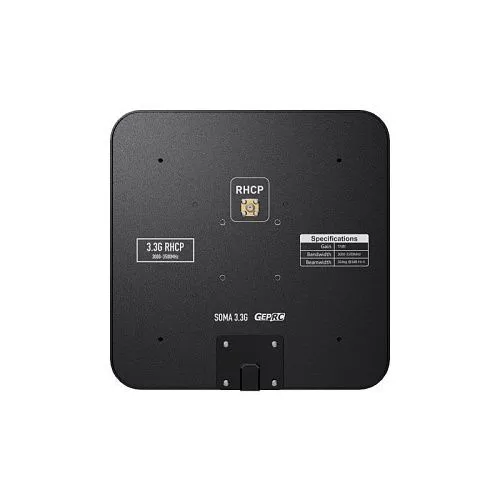

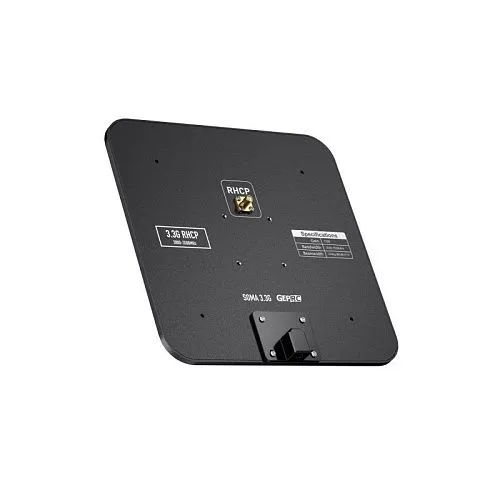

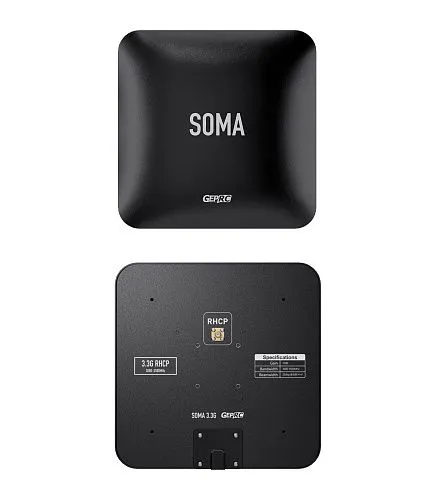

Направленная панельная антенна GEPRC SOMA 3.3 ГГц

Описание "Направленная панельная антенна GEPRC SOMA 3.3 ГГц"

Направленная панельная антенна GEPRC SOMA 3.3 ГГц представляет собой высокоэффективное решение для приема сигнала в диапазоне 3.0–3.5 ГГц, выполненное на основе двухслойной высокочастотной печатной платы (PCB). Антенна обеспечивает коэффициент усиления до 17 dBi при низком КСВН (≤1.47), что гарантирует исключительное качество приема сигнала. Ультратонкий корпус из ABS, основание из алюминиевого сплава 1/4″ и совместимость с различными кронштейнами делают эту антенну оптимальным выбором для наземных станций и стационарных точек приема.

Общие характеристики
— Тип: Направленная панельная антенна (Patch Antenna)
— Модель: GEPRC SOMA 3.3G Directional Patch Antenna
— Бренд: GEPRC
— Диапазон частот: 3.0–3.5 ГГц (центральная частота 3.3 ГГц)
— Поляризация: Правая круговая (RHCP)
— Коэффициент усиления: 17 dBi
— КСВН (VSWR): ≤1.47
— Разъем: SMA (наружная резьба, внутреннее отверстие)
— Габариты: 203.5 × 203.5 × 20 мм
— Вес: 293 г
— Материал корпуса: ABS
— Материал основания: Алюминиевый сплав 1/4″

Ключевые особенности
— Высокий коэффициент усиления: 17 dBi обеспечивает значительное увеличение дальности приема сигнала по сравнению со всенаправленными антеннами, что критически важно для работы в сложных условиях.
— Направленная диаграмма: Концентрирует энергию сигнала в узком луче, минимизируя влияние помех с боковых и тыльных направлений.
— Низкий КСВН (VSWR): Значение ≤1.47 свидетельствует об отличном согласовании антенны с приемником, что снижает потери сигнала и нагрев оборудования.

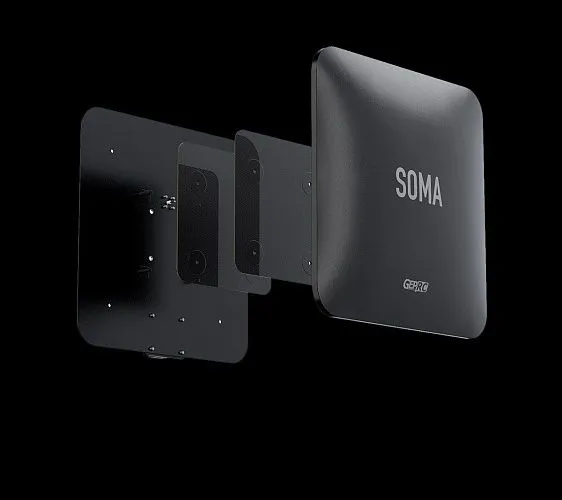

— Двухслойная PCB-конструкция: Обеспечивает повышенную стабильность характеристик и эффективность работы в заданном частотном диапазоне.
— Высокая эффективность излучения: 86% эффективности означает минимальные потери энергии при приеме сигнала.
— Ультратонкий дизайн: Толщина всего 20 мм при площади 203.5×203.5 мм обеспечивает компактность и удобство транспортировки.
— Прочное основание: Крепление из алюминиевого сплава с резьбой 1/4″ совместимо с большинством штативных головок, кронштейнов и монтажных систем.
— Качественный разъем SMA: Обеспечивает низкое сопротивление и высокую эффективность передачи сигнала.
— Индивидуальная проверка: Каждая антенна проходит тестирование на анализаторе спектра для подтверждения соответствия нормативам КСВН.

Технические характеристики
— Модель: GEPRC SOMA 3.3G Directional Patch Antenna
— Центральная частота: 3.3 ГГц
— Рабочая полоса частот: 3.0–3.5 ГГц
— Поляризация: Правая круговая (RHCP)
— Коэффициент усиления (Gain): 17 dBi
— Осевое соотношение (Axial Ratio): ≤3
— КСВН (VSWR): ≤1.47
— Эффективность излучения: 86%
— Подавление кроссполяризации: -25 дБ
— Габариты: 203.5 × 203.5 × 20 мм
— Вес: 293 г
— Материал корпуса: ABS
— Материал основания: Алюминиевый сплав (резьба 1/4″)
— Тип разъема: SMA (наружная резьба, внутреннее отверстие)

Область применения

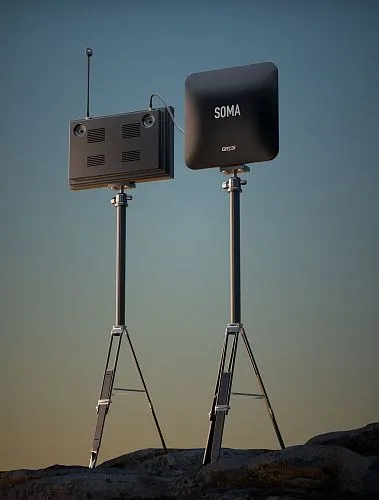

— Наземные станции приема сигнала: Установка на штатив или стационарную точку для приема сигнала с дронов, работающих в диапазоне 3.3 ГГц (телеметрия, видеопередача, управление).
— Дальнобойные полеты (Long Range): Обеспечивает надежный канал связи на предельных дистанциях, где всенаправленные антенны неэффективны.
— Системы телеметрии и управления: Подходит для приема сигналов с БПЛА, использующих частотный диапазон 3.0–3.5 ГГц.
— Стационарные пункты наблюдения: Может применяться в составе наземных станций для длительного мониторинга.
— БПЛА двойного назначения и тактические комплексы: Используется в наземных станциях управления для обеспечения защищенного канала связи на больших дальностях.

Важные примечания
— Антенна является направленной и требует точной ориентации на дрон для достижения максимальной дальности.
— Рекомендуется использовать совместно со всенаправленной антенной с правой круговой поляризацией (RHCP) на борту дрона.
— Для монтажа требуется штатив или кронштейн с резьбой 1/4″.

Комплектация
— Направленная панельная антенна GEPRC SOMA 3.3 ГГц — 1 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации: частота 3.3 ГГц, поляризация RHCP, разъем SMA.
— Чтобы получить коммерческое предложение (КП), уточнить наличие нужного варианта и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
