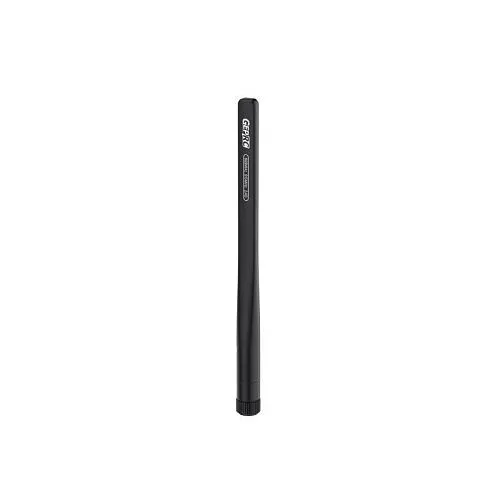

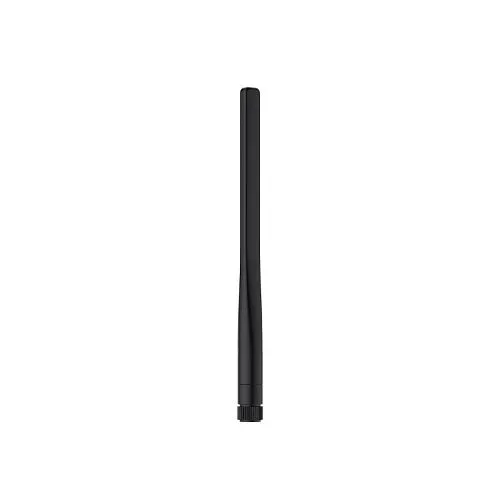

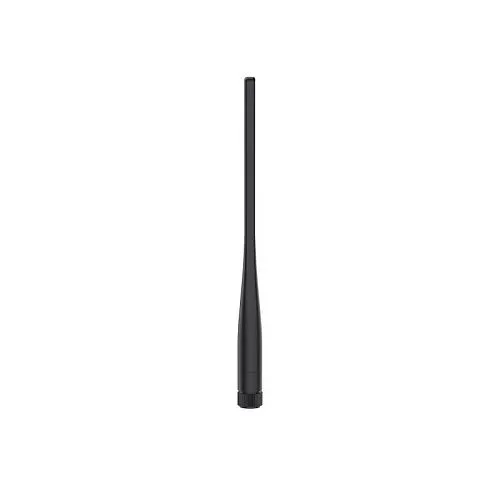

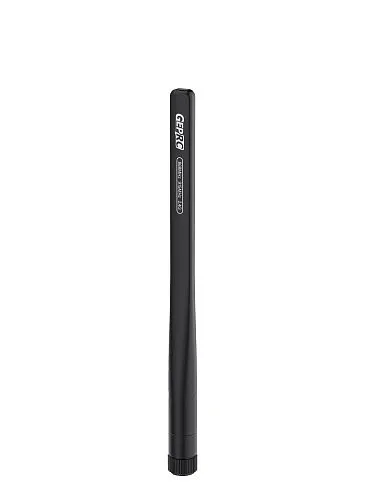

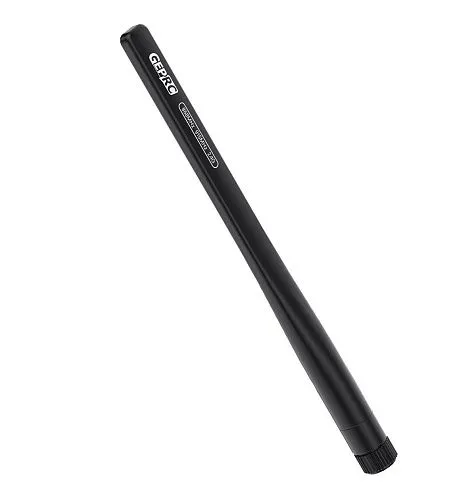

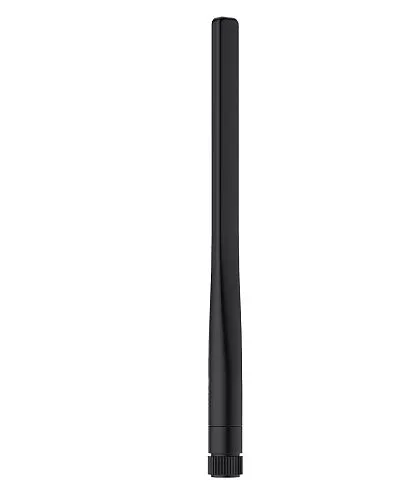

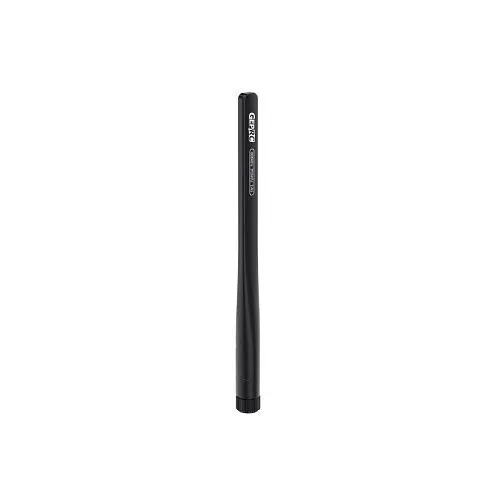

Тридиапазонная штыревая антенна GEPRC 868 МГц / 915 МГц / 2.4 ГГц

Описание "Тридиапазонная штыревая антенна GEPRC 868 МГц / 915 МГц / 2.4 ГГц"

Тридиапазонная штыревая антенна GEPRC 868 МГц / 915 МГц / 2.4 ГГц представляет собой универсальное решение для FPV-систем, объединяющее три частотных диапазона в одном корпусе. Антенна выполнена на печатной плате (PCB) с линейной поляризацией и всенаправленной диаграммой направленности, что обеспечивает стабильную связь при динамичных маневрах. Благодаря высокой степени подавления кроссполяризации (-25 дБ) антенна демонстрирует отличную работу в условиях высоких радиочастотных помех. Каждый экземпляр проходит проверку на анализаторе спектра для подтверждения соответствия нормативам КСВН.

Общие характеристики
— Тип: Тридиапазонная штыревая антенна (Tri-Band Stick Antenna)
— Модель: GEPRC 868MHz / 915MHz / 2.4GHz Tri-Band Stick Antenna
— Бренд: GEPRC
— Диапазоны частот: 868 МГц (860–870 МГц), 915 МГц (900–930 МГц), 2.4 ГГц (2400–2500 МГц)
— Поляризация: Линейная
— Тип антенны: PCB (печатная плата)
— Разъем: SMA

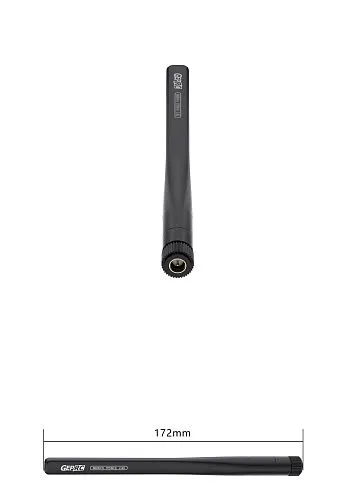

— Длина: 172 мм
— Вес: 11.2 г
— Материал корпуса: ABS (литье под давлением)

Ключевые особенности
— Тридиапазонная конструкция: Антенна объединяет три частотных диапазона (868 МГц, 915 МГц, 2.4 ГГц) в одном корпусе, автоматически переключаясь в зависимости от подключенного модуля. Это позволяет использовать ее с различным оборудованием без необходимости замены антенны.
— Высокая помехоустойчивость: Подавление кроссполяризации на уровне -25 дБ обеспечивает стабильную работу в условиях плотного радиочастотного зашумления, минимизируя потерю сигнала.

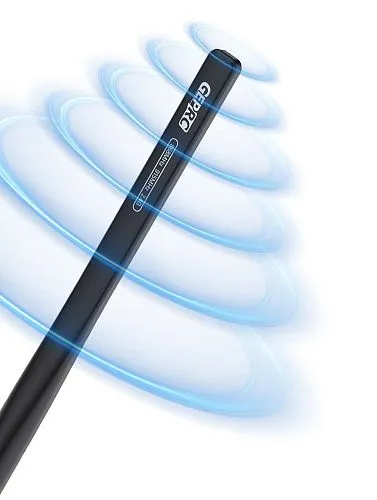

— Всенаправленный прием: Линейная поляризация и оптимизированная PCB-конструкция обеспечивают равномерное покрытие сигнала во всех направлениях, что критически важно при динамичных полетах с постоянным изменением ориентации дрона.
— Прочный корпус: Литой корпус из ABS имеет обтекаемую овальную форму с низким аэродинамическим сопротивлением, защищая внутренние компоненты от ударов и внешних воздействий.

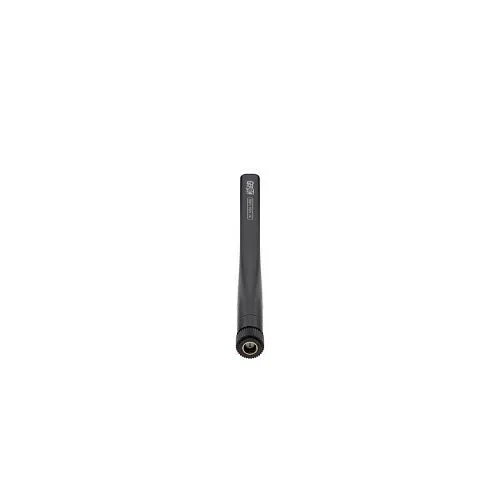

— Качественный разъем SMA: Обеспечивает низкие потери сигнала и надежное механическое соединение с модулем (видеопередатчиком, приемником или наземной станцией).
— Индивидуальная проверка: Каждая антенна проходит тестирование на анализаторе спектра для подтверждения соответствия нормативам КСВН (VSWR), что гарантирует стабильные характеристики.

Технические характеристики
— Модель: GEPRC 868MHz / 915MHz / 2.4GHz Tri-Band Stick Antenna
— Диапазоны частот:
— 868 МГц: 860–870 МГц (центральная частота 865 МГц)
— 915 МГц: 900–930 МГц (центральная частота 915 МГц)
— 2.4 ГГц: 2400–2500 МГц (центральная частота 2450 МГц)
— Поляризация: Линейная
— Коэффициент усиления (Gain):
— 868 МГц: 2.8 dBi
— 915 МГц: 2.82 dBi
— 2.4 ГГц: 2.97 dBi
— КСВН (VSWR): ≤ 1.5 (для всех диапазонов)
— Эффективность излучения (Radiation Efficiency):
— 868 МГц: 49%
— 915 МГц: 51%
— 2.4 ГГц: 68%
— Подавление кроссполяризации: -25 дБ
— Тип антенны: PCB
— Разъем: SMA
— Длина: 172 мм
— Вес: 11.2 г
— Материал корпуса: ABS

Область применения
— Дальнобойные полеты (Long Range): Антенна поддерживает частоты 868/915 МГц, оптимальные для дальних полетов, и 2.4 ГГц для управления или видеопередачи.
— Универсальные наземные станции: Идеально подходит для использования с модулями, поддерживающими несколько частотных диапазонов (например, ExpressLRS на 868/915 МГц и 2.4 ГГц).
— FPV-фристайл и гонки: Прочный корпус и низкое аэродинамическое сопротивление делают антенну пригодной для динамичных полетов.
— Наземные и морские беспилотные платформы: Может использоваться на наземных станциях управления и ретрансляторах.
— БПЛА двойного назначения: Универсальность антенны позволяет применять ее в различных конфигурациях оборудования без необходимости замены.

Комплектация
— Тридиапазонная штыревая антенна GEPRC 868 МГц / 915 МГц / 2.4 ГГц — 1 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации: разъем SMA, длина 172 мм, цвет черный (стандартный).
— Чтобы получить коммерческое предложение (КП), уточнить наличие нужного варианта и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
