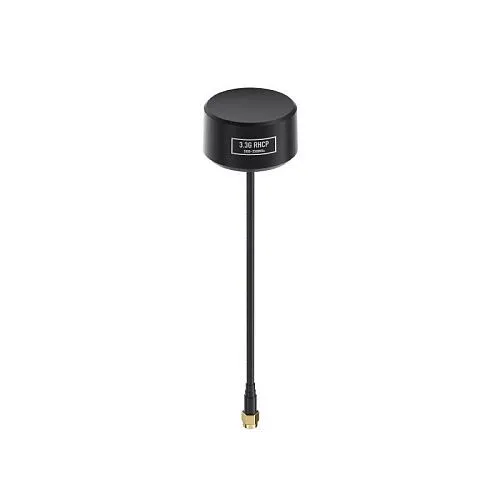

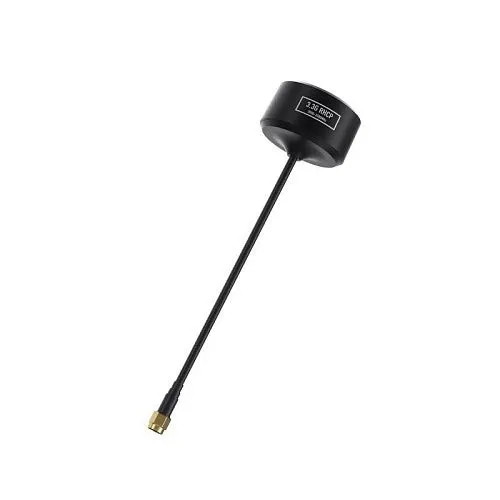

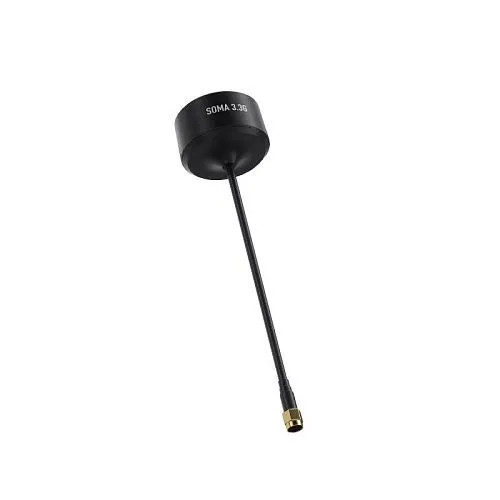

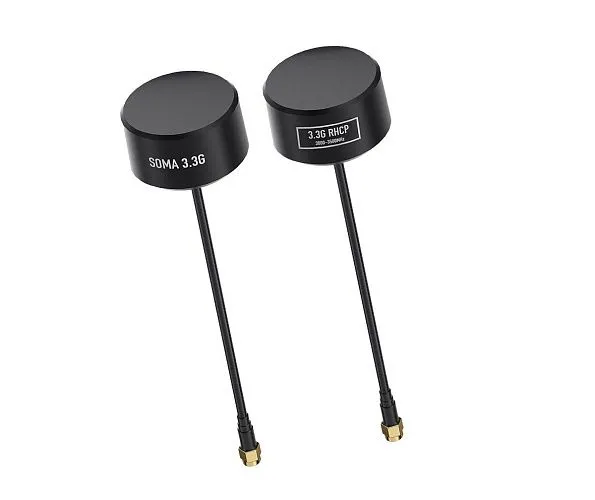

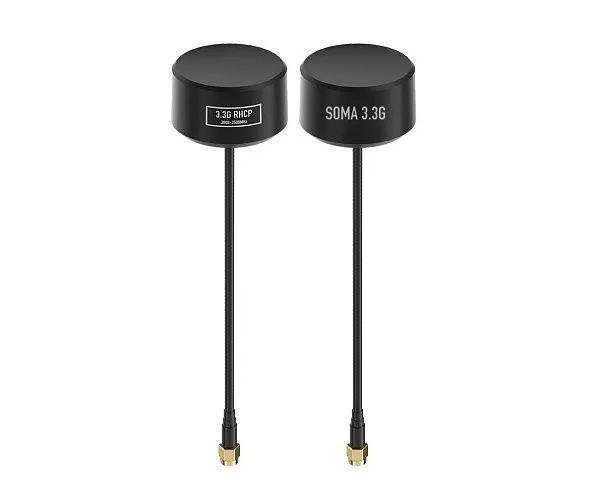

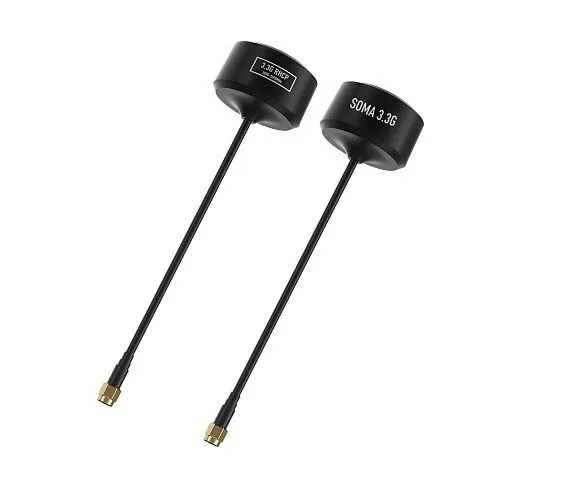

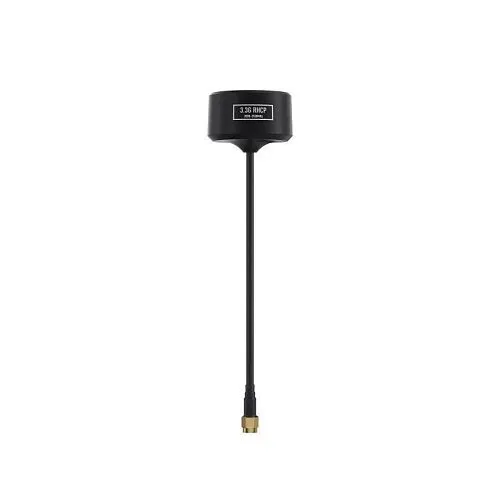

Всенаправленная антенна GEPRC SOMA 3.3 ГГц

Описание "Всенаправленная антенна GEPRC SOMA 3.3 ГГц"

Всенаправленная антенна GEPRC SOMA 3.3 ГГц представляет собой компактное бортовое решение для систем видеопередачи в диапазоне 3.0–3.5 ГГц. Антенна выполнена на гибкой печатной плате (FPC+PCB) и помещена в литой корпус из ABS, предотвращающий деформацию и обеспечивающий стабильность характеристик. С коэффициентом усиления до 4.85 dBi и низким КСВН (≤1.44) антенна обеспечивает отличную дальность видеопередачи при использовании с совместимым 3.3 ГГц видеопередатчиком.

Общие характеристики
— Тип: Всенаправленная антенна (Omnidirectional)
— Модель: GEPRC SOMA 3.3G Antenna
— Бренд: GEPRC
— Диапазон частот: 3.0–3.5 ГГц (центральная частота 3.3 ГГц)
— Поляризация: Правая круговая (RHCP)
— Коэффициент усиления: 4.85 dBi
— КСВН (VSWR): ≤1.44

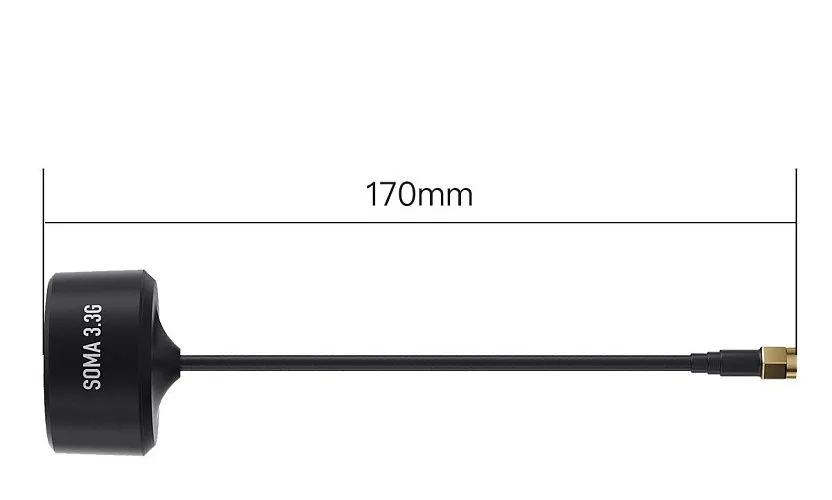

— Длина: 170 мм
— Вес: 22 г
— Конструкция: FPC + PCB (гибкая печатная плата)
— Материал корпуса: ABS

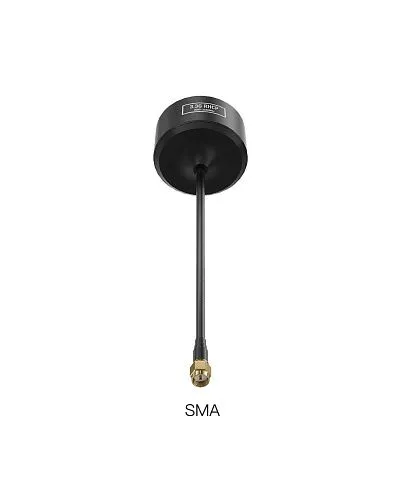

— Разъем: SMA

Ключевые особенности
— Всенаправленная диаграмма: Обеспечивает равномерное покрытие сигнала во всех направлениях, что критически важно для динамичных полетов с постоянным изменением ориентации дрона.
— Высокий коэффициент усиления: 4.85 dBi обеспечивает увеличенную дальность видеопередачи по сравнению со стандартными антеннами.
— Низкий КСВН (VSWR): Значение ≤1.44 свидетельствует об отличном согласовании антенны с видеопередатчиком, что снижает обратную мощность, уменьшает нагрев VTX и увеличивает эффективность передачи.

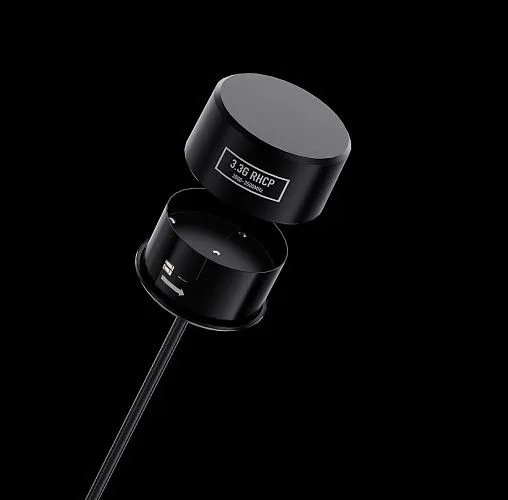

— Защищенная конструкция: Литой корпус из ABS надежно защищает гибкую PCB-плату от деформации, ударов и внешних воздействий, обеспечивая стабильность характеристик в полевых условиях.
— Гибкая PCB-основа: Позволяет антенне сохранять работоспособность при умеренных изгибах, что упрощает монтаж в ограниченном пространстве фреймов.
— Качественный разъем SMA: Обеспечивает низкое сопротивление, высокую эффективность передачи и надежное механическое соединение.
— Индивидуальная проверка: Каждая антенна проходит тестирование на анализаторе спектра для подтверждения соответствия нормативам КСВН.

Технические характеристики
— Модель: GEPRC SOMA 3.3G Antenna
— Центральная частота: 3.3 ГГц
— Рабочая полоса частот: 3.0–3.5 ГГц
— Поляризация: Правая круговая (RHCP)
— Коэффициент усиления (Gain): 4.85 dBi
— Осевое соотношение (Axial Ratio): ≤3
— КСВН (VSWR): ≤1.44
— Эффективность излучения: 85%
— Подавление кроссполяризации: -25 дБ
— Длина: 170 мм
— Конструкция: FPC + PCB (гибкая печатная плата)
— Вес: 22 г
— Материал корпуса: ABS
— Тип разъема: SMA

Область применения
— Бортовая антенна для видеопередатчиков 3.3 ГГц: Устанавливается непосредственно на дрон для передачи видеосигнала на наземную станцию.
— Дальнобойные полеты (Long Range): В паре с направленной панельной антенной SOMA 3.3 ГГц на земле обеспечивает значительное увеличение дальности видеоканала.
— FPV-фристайл и гонки: Легкая конструкция (22 г) и всенаправленность делают антенну пригодной для динамичных полетов.
— БПЛА для мониторинга и инспекции: Обеспечивает стабильный видеоканал при обследовании объектов в сложных условиях.
— БПЛА двойного назначения: Может применяться на аппаратах, использующих частотный диапазон 3.3 ГГц для видеопередачи.

Важные примечания
— Антенна предназначена для установки на дрон (бортовая).
— Рекомендуется использовать совместно с направленной антенной (например, GEPRC SOMA 3.3G Directional Flat-Panel Antenna) на наземной станции для достижения максимальной дальности.
— Для работы требуется видеопередатчик (VTX), поддерживающий частотный диапазон 3.0–3.5 ГГц.

Комплектация
— Всенаправленная антенна GEPRC SOMA 3.3 ГГц — 1 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации: частота 3.3 ГГц, поляризация RHCP, разъем SMA, длина 170 мм.
— Чтобы получить коммерческое предложение (КП), уточнить наличие нужного варианта и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
