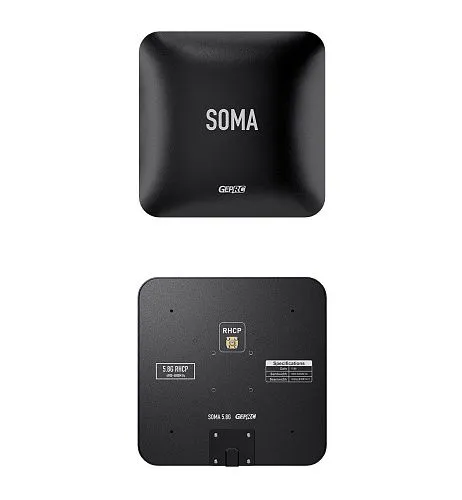

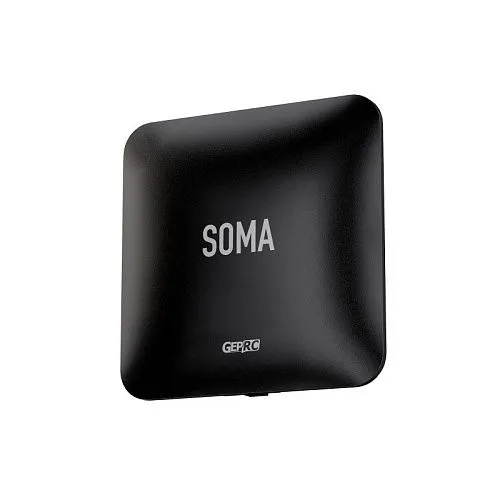

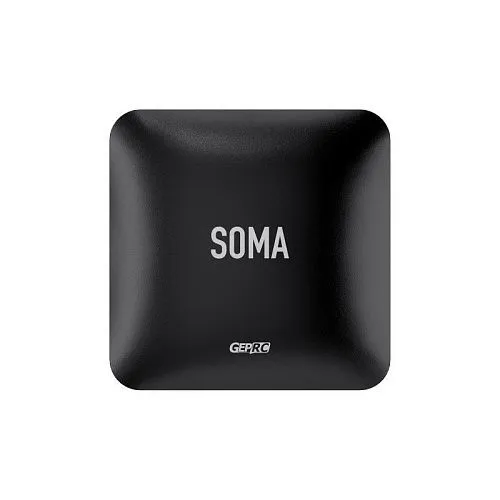

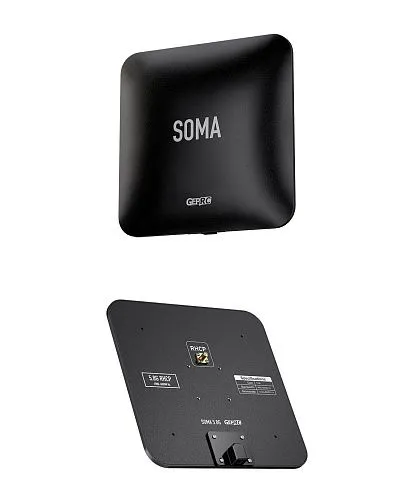

Направленная панельная антенна GEPRC SOMA 5.8 ГГц

Описание "Направленная панельная антенна GEPRC SOMA 5.8 ГГц"

Направленная панельная антенна GEPRC SOMA 5.8 ГГц представляет собой высокоэффективное решение для дальней видеопередачи, выполненное на основе высокочастотной печатной платы (PCB). Антенна обеспечивает коэффициент усиления до 17 dBi при низком КСВН (≤1.5), что гарантирует исключительное качество приема сигнала. Ультратонкий корпус из ABS, основание из алюминиевого сплава 1/4″ и совместимость с различными кронштейнами делают эту антенну оптимальным выбором для наземных станций и стационарных точек приема.

Общие характеристики
— Тип: Направленная панельная антенна (Patch Antenna)
— Модель: GEPRC SOMA 5.8G Directional Patch Antenna
— Бренд: GEPRC
— Диапазон частот: 4.9–6 ГГц (центральная частота 5.45 ГГц)
— Поляризация: Правая круговая (RHCP)
— Коэффициент усиления: 17 dBi
— КСВН (VSWR): ≤1.5

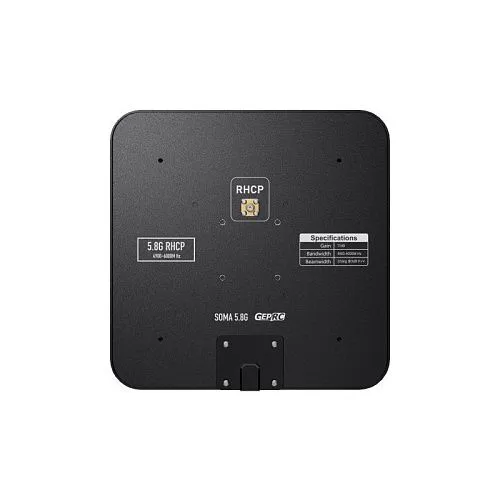

— Разъем: SMA (наружная резьба, внутреннее отверстие)

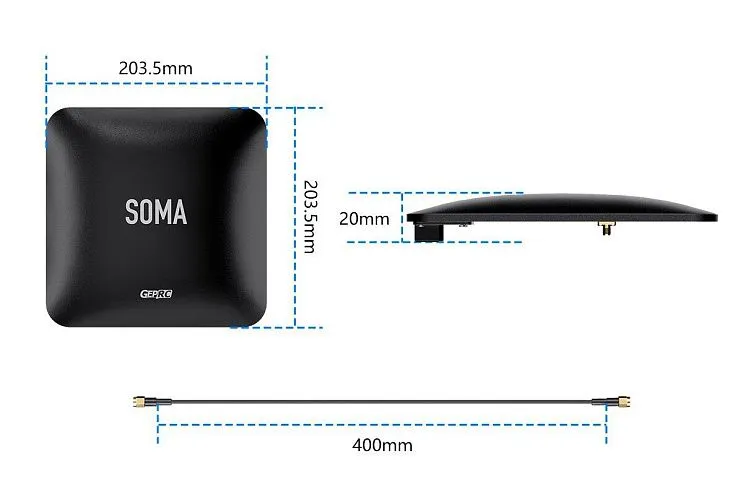

— Габариты: 203.5 × 203.5 × 20 мм
— Вес: 272 г
— Материал корпуса: ABS
— Материал основания: Алюминиевый сплав 1/4″

Ключевые особенности
— Высокий коэффициент усиления: 17 dBi обеспечивает значительное увеличение дальности видеопередачи по сравнению со всенаправленными антеннами, что критически важно для дальнобойных полетов и работы в сложных условиях.
— Направленная диаграмма: Концентрирует энергию сигнала в узком луче, минимизируя влияние помех с боковых и тыльных направлений.
— Низкий КСВН (VSWR): Значение ≤1.5 свидетельствует об отличном согласовании антенны с приемником, что снижает потери сигнала и нагрев оборудования.
— Высокая эффективность излучения: 88.5% эффективности означает минимальные потери энергии при приеме сигнала.

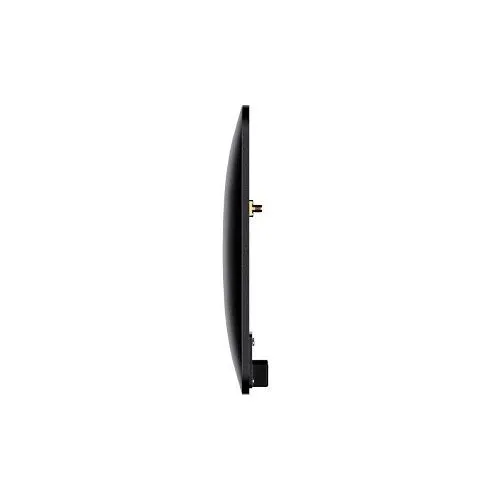

— Ультратонкий дизайн: Толщина всего 20 мм при площади 203.5×203.5 мм обеспечивает компактность и удобство транспортировки.

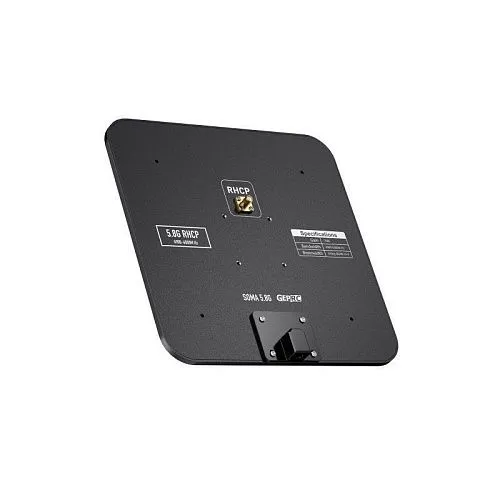

— Прочное основание: Крепление из алюминиевого сплава с резьбой 1/4″ совместимо с большинством штативных головок, кронштейнов и монтажных систем.
— Качественный разъем SMA: Обеспечивает низкое сопротивление и высокую эффективность передачи сигнала.
— Индивидуальная проверка: Каждая антенна проходит тестирование на анализаторе спектра для подтверждения соответствия нормативам КСВН.

Технические характеристики
— Модель: GEPRC SOMA 5.8G Directional Patch Antenna
— Центральная частота: 5.45 ГГц
— Рабочая полоса частот: 4.9–6 ГГц
— Поляризация: Правая круговая (RHCP)
— Коэффициент усиления (Gain): 17 dBi
— Осевое соотношение (Axial Ratio): ≤3
— КСВН (VSWR): ≤1.5
— Эффективность излучения: 88.5%
— Подавление кроссполяризации: -25 дБ
— Габариты: 203.5 × 203.5 × 20 мм
— Вес: 272 г
— Материал корпуса: ABS
— Материал основания: Алюминиевый сплав (резьба 1/4″)
— Тип разъема: SMA (наружная резьба, внутреннее отверстие)

Область применения

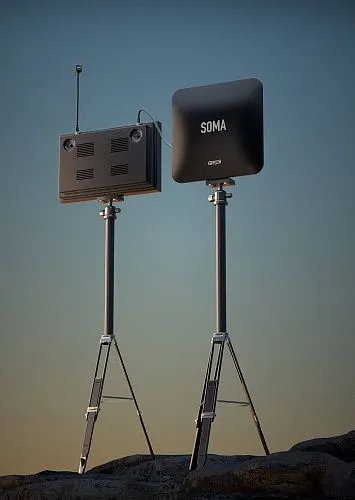

— Наземные станции приема видеосигнала: Установка на штатив или стационарную точку для приема сигнала с дальнобойных дронов.
— Дальнобойные полеты (Long Range): Обеспечивает надежный видеоканал на предельных дистанциях, где всенаправленные антенны неэффективны.
— Соревнования и гонки: Использование в качестве приемной антенны на пилотской станции для стабильного приема в условиях высокой плотности сигналов.
— Стационарные пункты наблюдения: Подходит для систем видеонаблюдения с использованием БПЛА на фиксированных позициях.
— БПЛА двойного назначения и тактические комплексы: Может применяться в составе наземных станций управления для обеспечения защищенного видеоканала на больших дальностях.

Важные примечания
— Антенна является направленной и требует точной ориентации на дрон для достижения максимальной дальности.
— Рекомендуется использовать совместно со всенаправленной антенной с правой круговой поляризацией (RHCP) на борту дрона.
— Для монтажа требуется штатив или кронштейн с резьбой 1/4″.

Комплектация
— Направленная панельная антенна GEPRC SOMA 5.8 ГГц — 1 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации: поляризация RHCP, разъем SMA, цвет черный (стандартный).
— Чтобы получить коммерческое предложение (КП), уточнить наличие нужного варианта и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
