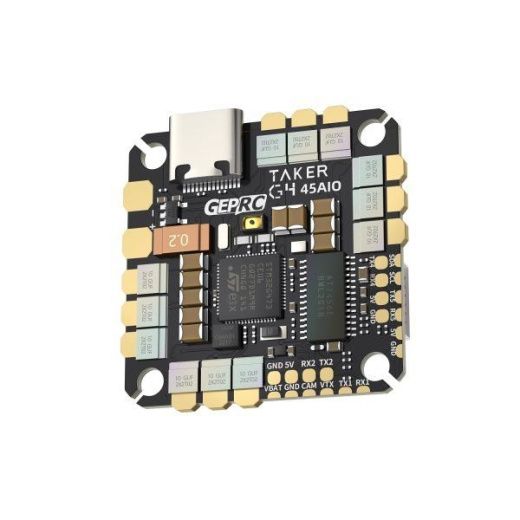

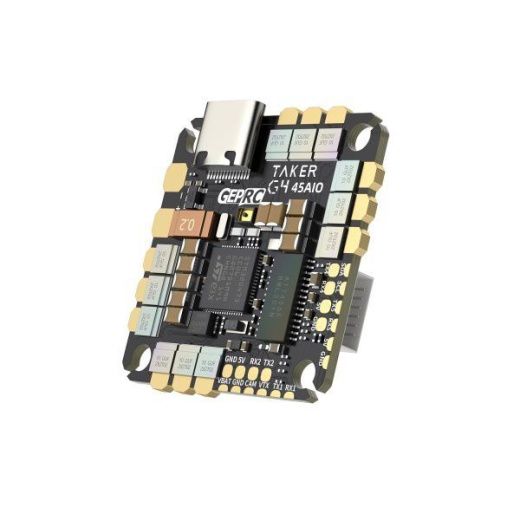

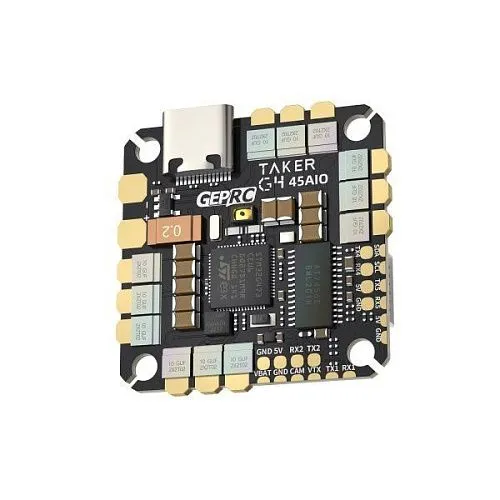

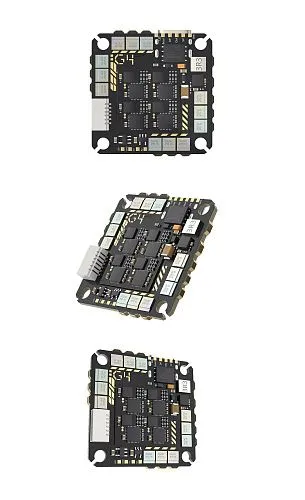

Полетный контроллер GEPRC TAKER G4 45A 8Bit AIO

Описание "Полетный контроллер GEPRC TAKER G4 45A 8Bit AIO"

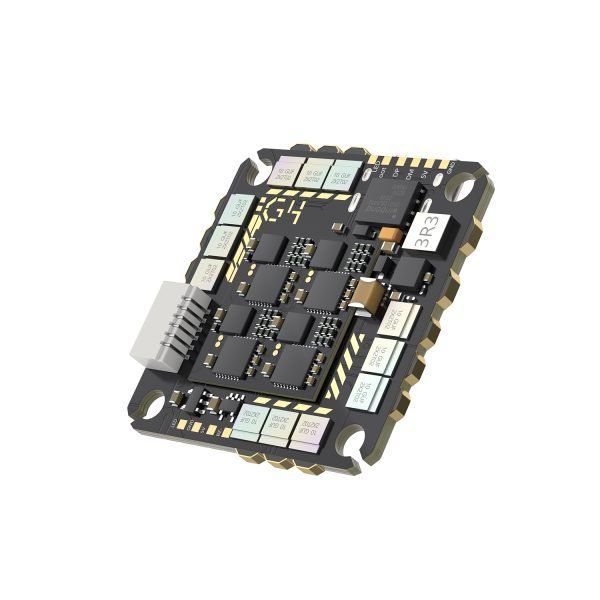

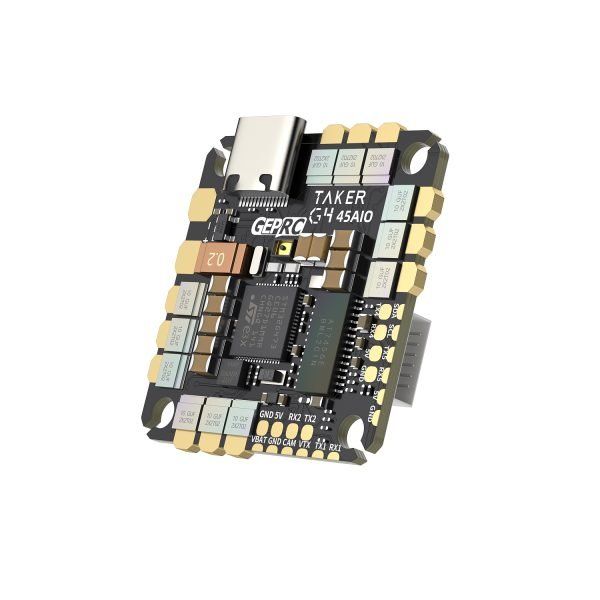

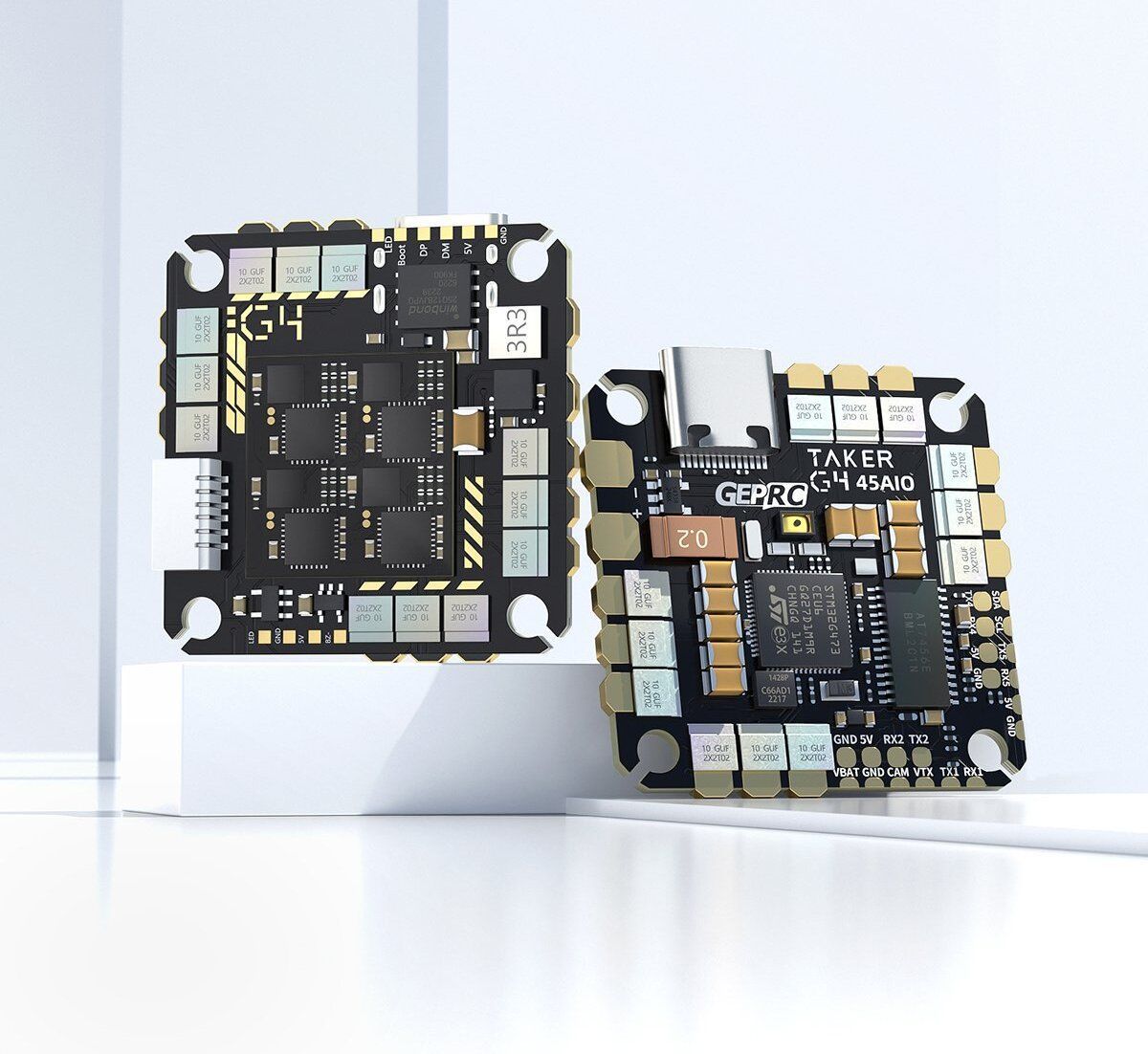

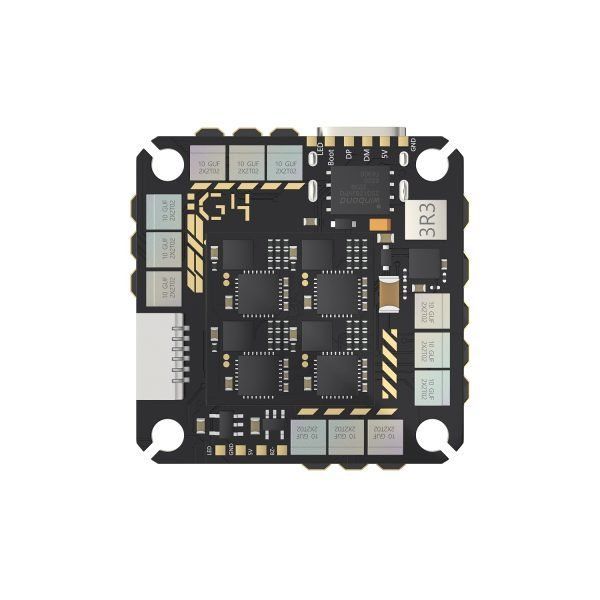

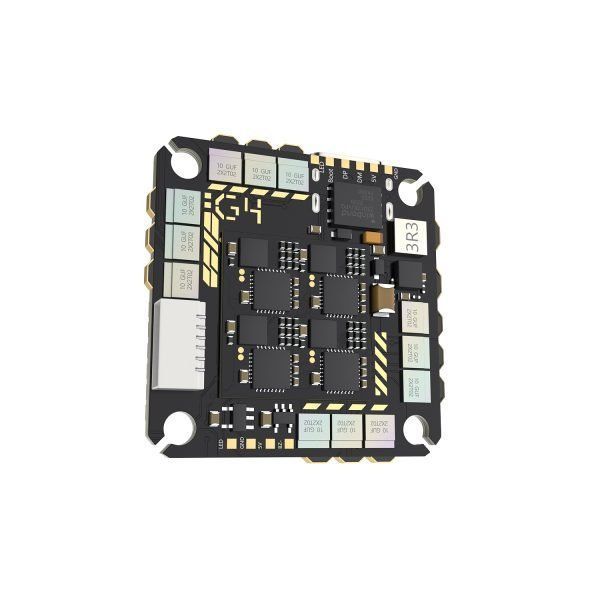

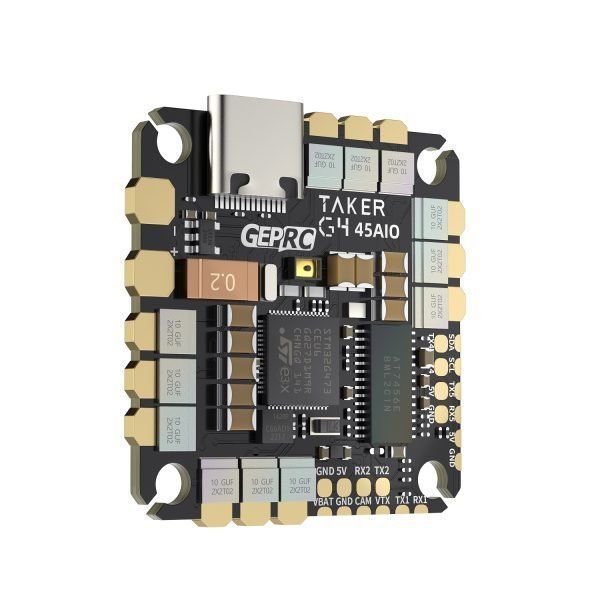

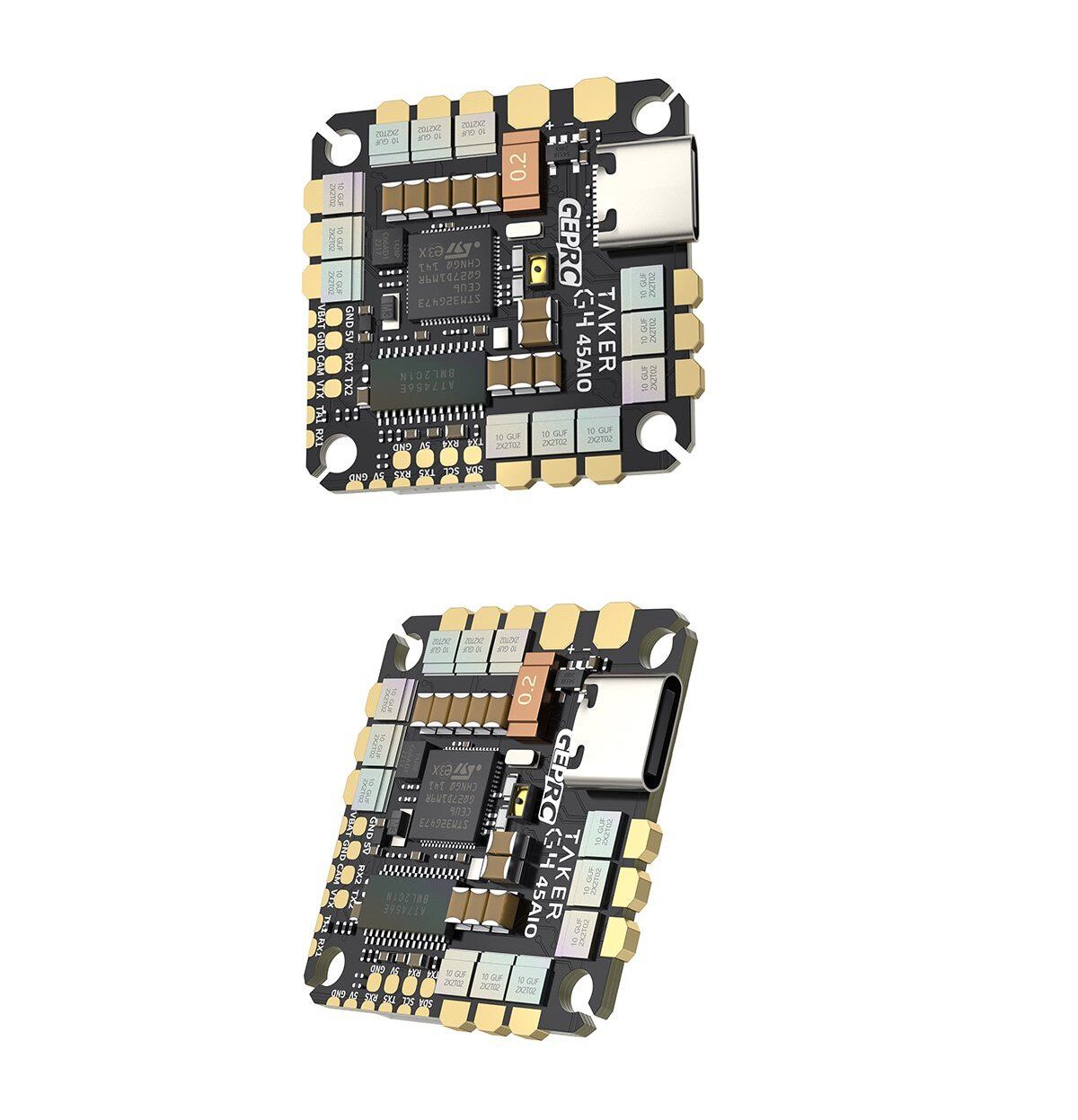

Полетный контроллер GEPRC TAKER G4 45A 8Bit AIO представляет собой компактное all-in-one решение, объединяющее полетный контроллер на базе STM32G473CEU6 и мощный 4-в-1 ESC на 45A. Гироскоп ICM42688-P обеспечивает высокую стабильность и точность управления. Контроллер оснащен токовым датчиком, мощным BEC 5V@3A для питания периферии и компактным Type-C USB для настройки. Вес составляет всего 9 г, что делает его идеальным выбором для производительных сборок дронов классов от 3 до 5 дюймов.

Общие характеристики
— Тип: Полетный контроллер AIO (All-In-One) с ESC
— Модель: TAKER G4 45A 8Bit AIO
— Бренд: GEPRC
— MCU: STM32G473CEU6 (170 МГц)
— Гироскоп: ICM42688-P
— ESC: 45A непрерывный / 50A пиковый (для 5″)
— Напряжение питания: 2–6S LiPo
— Габариты: 33.8 × 34.1 мм
— Крепежное расстояние: 25.5 × 25.5 мм
— Вес: 9 г

Ключевые особенности
— Интегрированное решение AIO: Объединение полетного контроллера и 4-в-1 ESC в одной плате позволяет создавать компактные и производительные сборки без лишних проводов и разъемов.
— Процессор STM32G473CEU6: 32-битный ARM Cortex-M4 с частотой 170 МГц обеспечивает высокую производительность для сложных алгоритмов фильтрации и обработки данных.
— Гироскоп ICM42688-P (SPI): Проверенный на рынке датчик обеспечивает высокую точность, стабильность полета и устойчивость к вибрациям.
— Высокий ток ESC: 45A непрерывного и 50A пикового тока (для 5-дюймовых пропеллеров) позволяет использовать контроллер с мощными моторами на дронах размером до 5 дюймов.
— Мощный BEC 5V@3A: Обеспечивает стабильное питание для камеры, видеопередатчика, GPS и других периферийных устройств даже при высоких нагрузках.
— Встроенный токовый датчик: Позволяет отслеживать потребляемый ток и остаток батареи прямо в OSD, что критически важно для контроля времени полета.
— 4 полноценных UART порта: Достаточно для подключения основных периферийных устройств (GPS, телеметрия, внешние приемники).
— Компактный Type-C USB: Оптимизированный разъем Type-C на плате обеспечивает удобное подключение к компьютеру для настройки и прошивки.

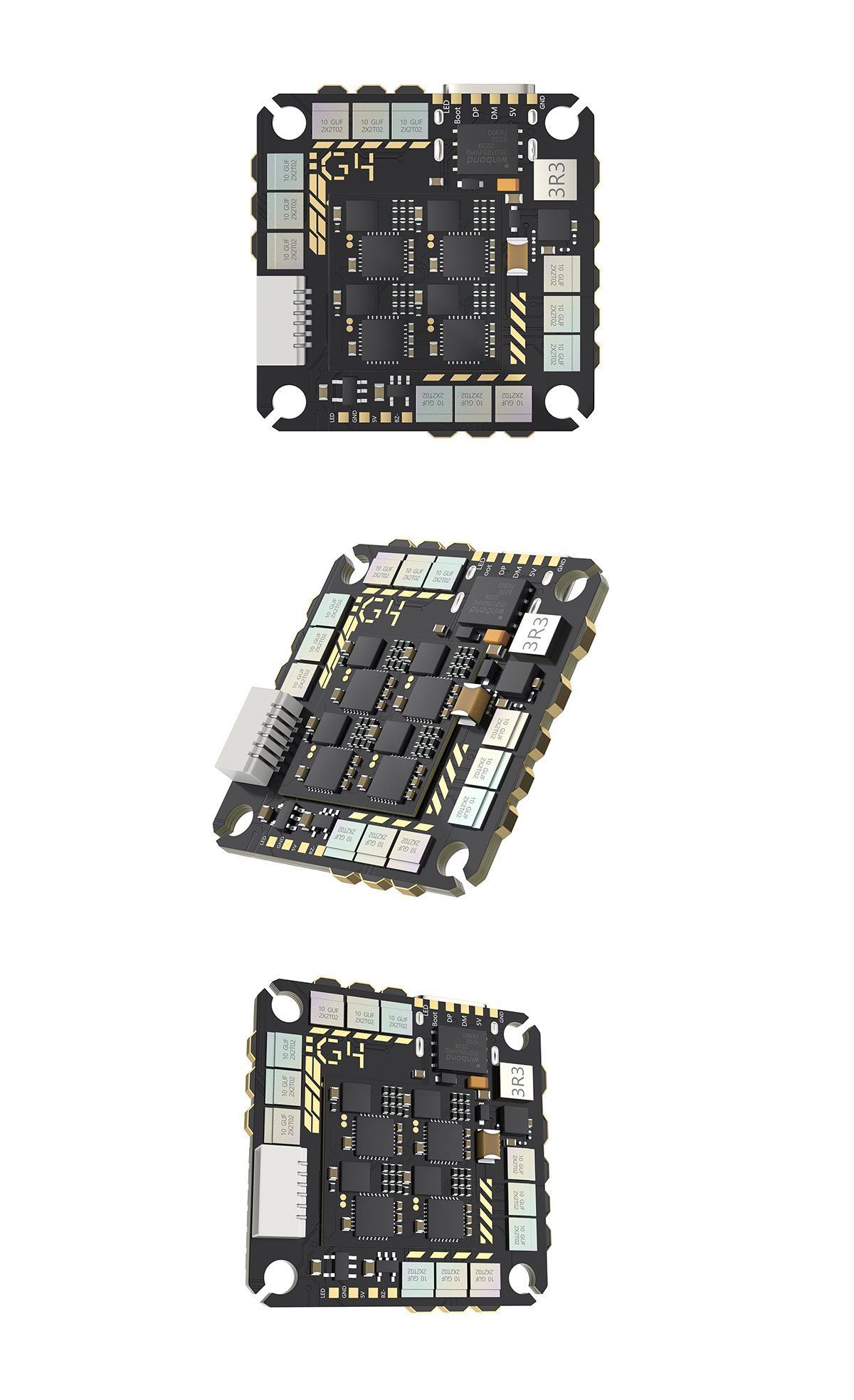

— Прямое управление FET: Интегрированная схема управления полевыми транзисторами (FET) позволяет снизить вес и сэкономить место на плате.
— Металлические корпусированные MOS-транзисторы: Обеспечивают лучшее рассеивание тепла при высоких токах, повышая надежность работы.
— Поддержка DShot600: Совместимость с современным протоколом управления ESC для быстрого и точного отклика.
— Легкий вес: Всего 9 г позволяет использовать контроллер в производительных сборках без излишнего утяжеления.

Технические характеристики
— Модель: TAKER G4 45A 8Bit AIO
— MCU: STM32G473CEU6
— Гироскоп: ICM42688-P
— Целевая прошивка FC: TAKERG4AIO
— OSD: Betaflight OSD с чипом AT7456E

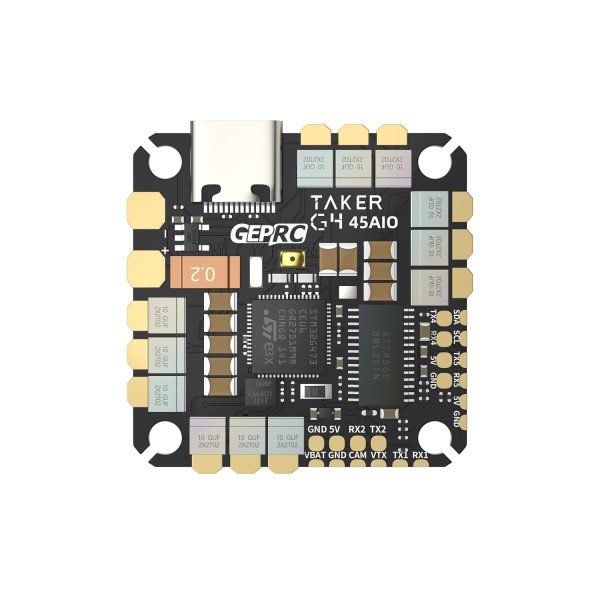

— UART порты: R1 T1 / R2 T2 / R4 T4 / R5 T5 (4 полноценных UART)
— Зуммер: поддерживается
— Светодиодная лента (LED): поддерживается
— USB: Type-C (встроенный на плате)
— BEC выход: 5V@3A
— ESC микроконтроллер: QF32MT
— Непрерывный ток: 45A
— Пиковый ток: 50A (для 5-дюймовых пропеллеров)
— Входное напряжение: 2–6S LiPo
— Протоколы ESC: DShot600, OneShot, MultiShot
— Токовый датчик: есть
— Целевая прошивка ESC: F4A AIO

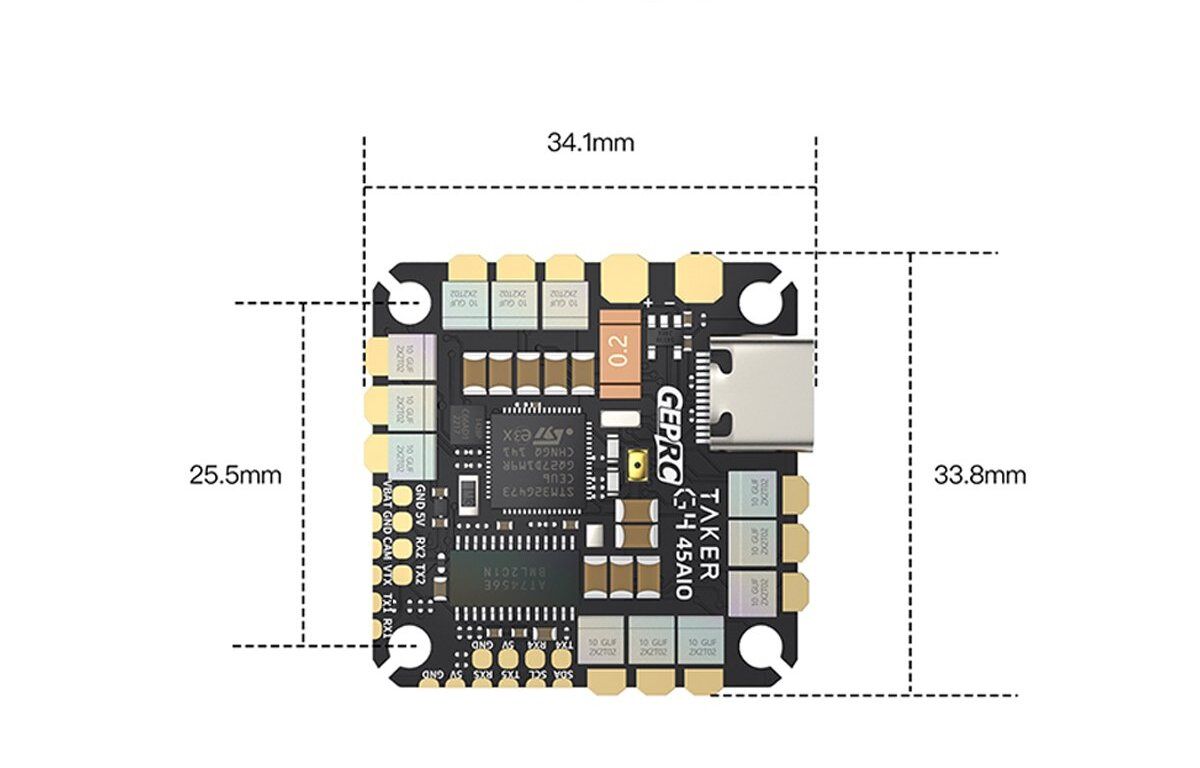

— Габариты платы: 33.8 × 34.1 мм
— Крепежное расстояние: 25.5 × 25.5 мм

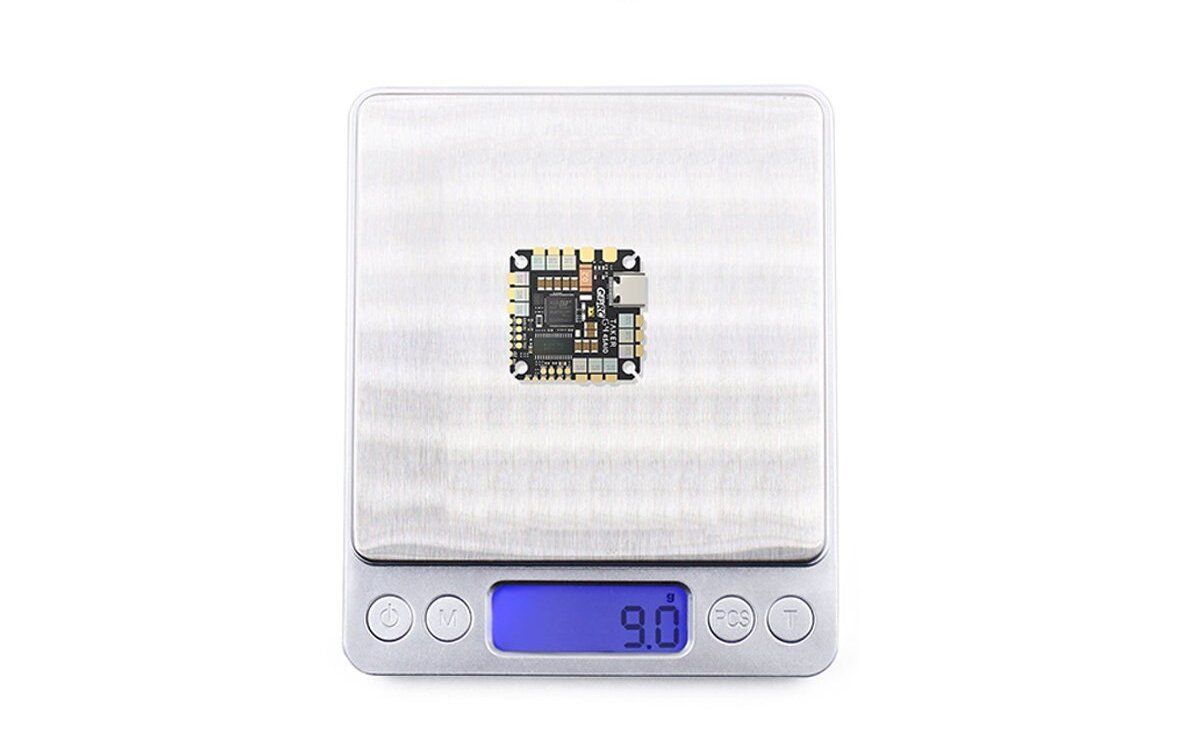

— Вес: 9 г

Область применения
— Дроны классов 3–5 дюймов: Мощный ESC на 45A позволяет использовать контроллер с 5-дюймовыми фристайл и гоночными дронами.
— FPV-фристайл и гонки: Высокая производительность и надежность обеспечивают уверенное управление при интенсивных маневрах.
— Кинематографические дроны (Cinewhoop): Плавность управления и стабильность питания позволяют использовать контроллер в аппаратах для качественной аэросъемки.
— Производительные сборки: Высокий ток и мощный BEC делают контроллер подходящим для дронов с мощными моторами и энергоемкой периферией.
— БПЛА двойного назначения: Может применяться в служебных беспилотных системах, требующих высокой производительности и надежности.

Важные примечания
— Контроллер имеет встроенный USB Type-C порт, что упрощает подключение к компьютеру без дополнительных переходников.

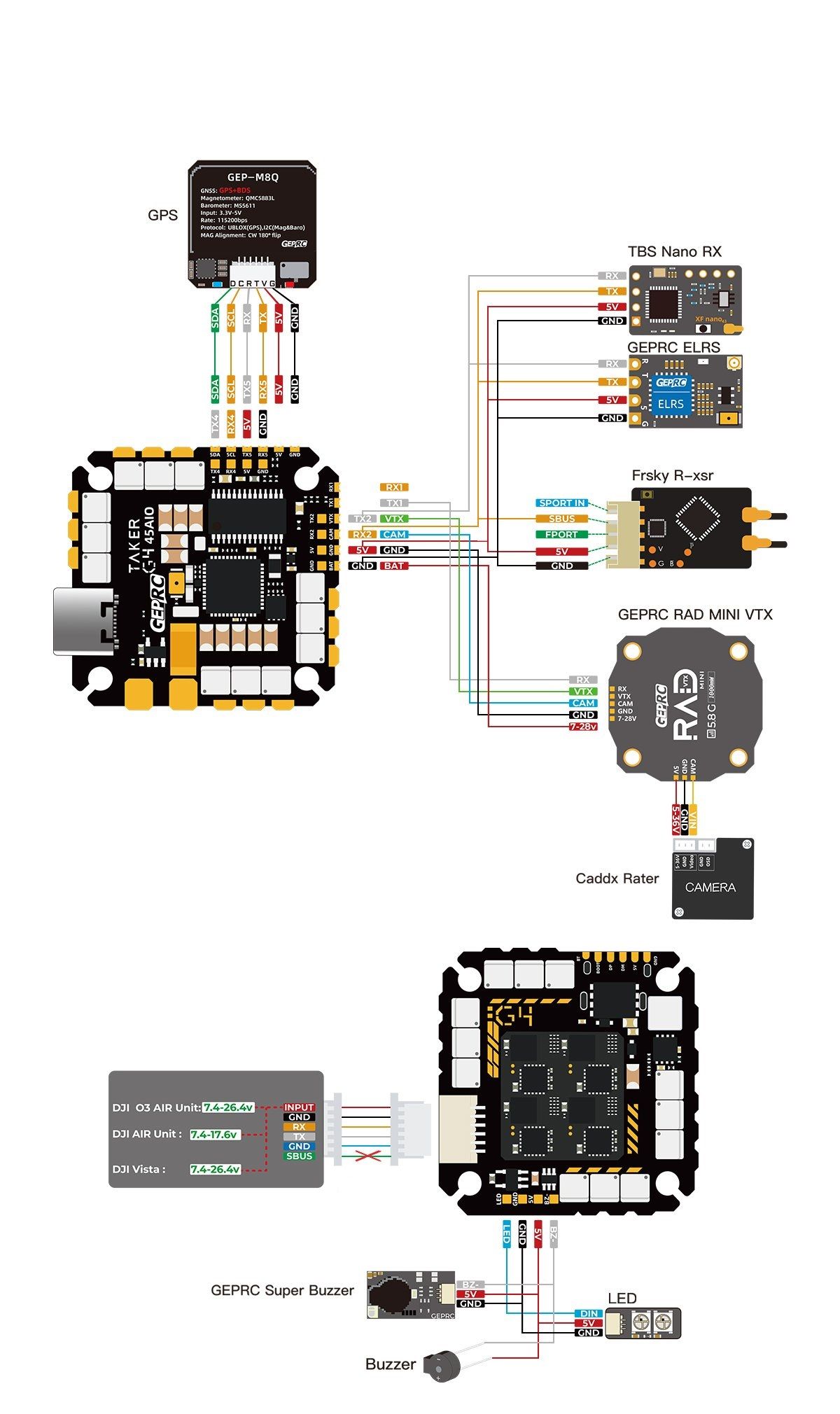

— На плате предусмотрены контакты для подключения внешнего приемника; при использовании встроенного приемника (если есть) необходимо соответствующим образом настроить соединения.
— Металлические корпусированные MOS-транзисторы обеспечивают эффективное рассеивание тепла, но при интенсивной эксплуатации рекомендуется обеспечить достаточную вентиляцию.

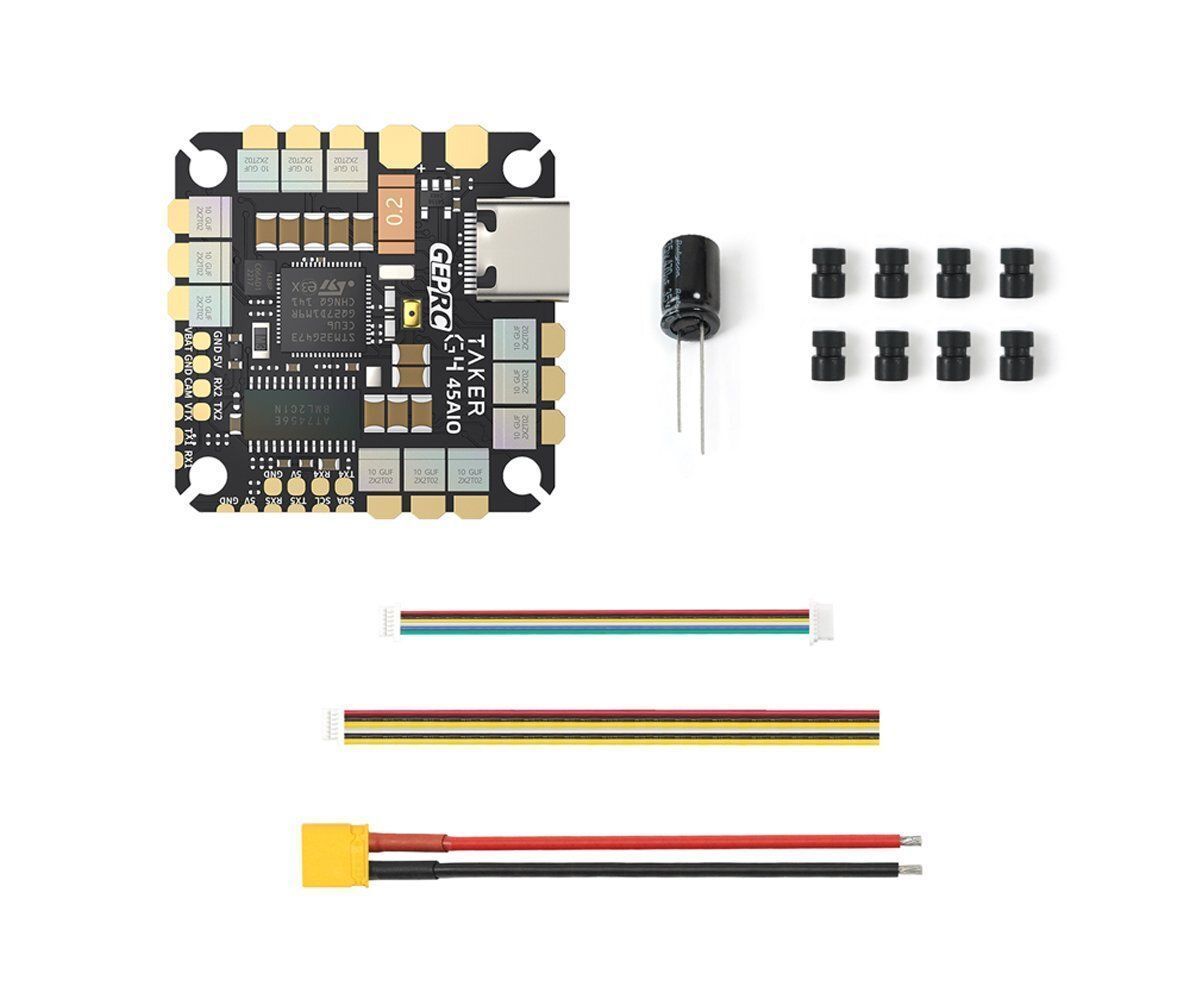

Комплектация
— Полетный контроллер TAKER G4 45A 8Bit AIO — 1 шт.
— Набор кабелей (Cable Set) — 1 компл.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации.
