Полетный контроллер GEPRC TAKER F405 20A ELRS2.4G AIO

Описание "Полетный контроллер GEPRC TAKER F405 20A ELRS2.4G AIO"

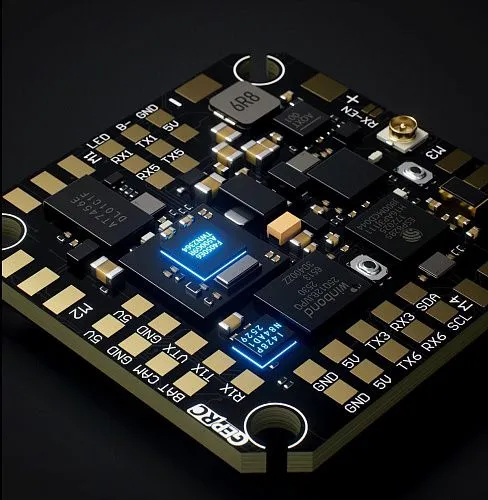

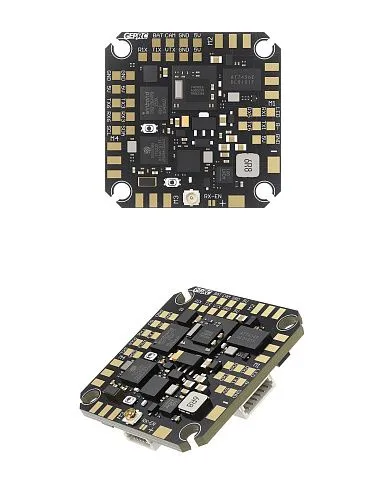

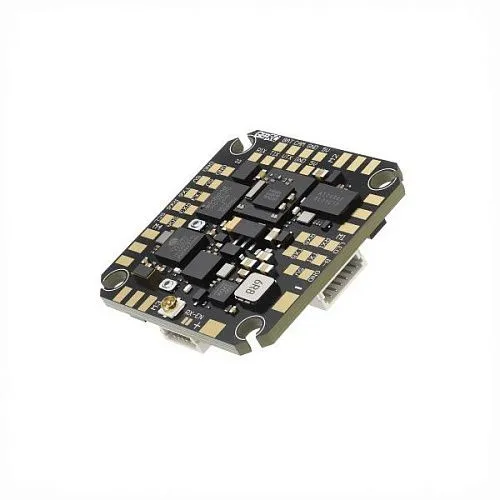

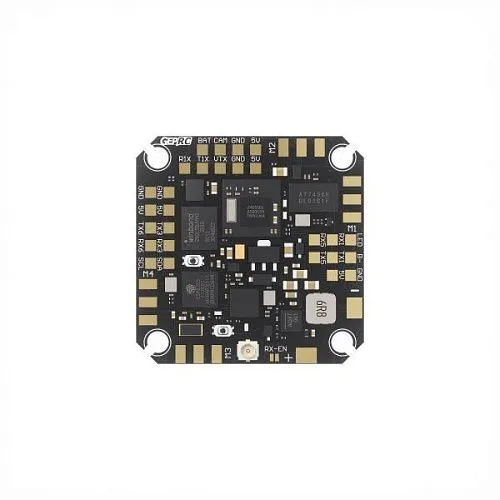

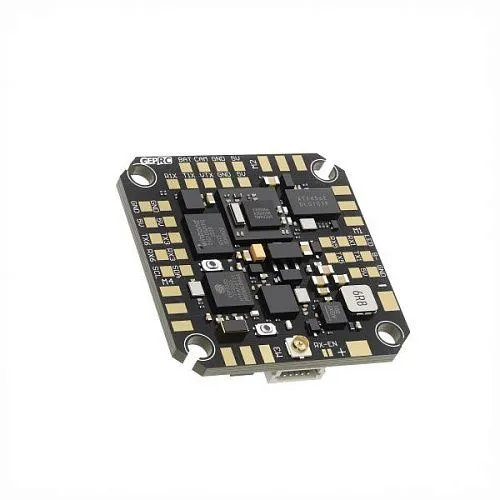

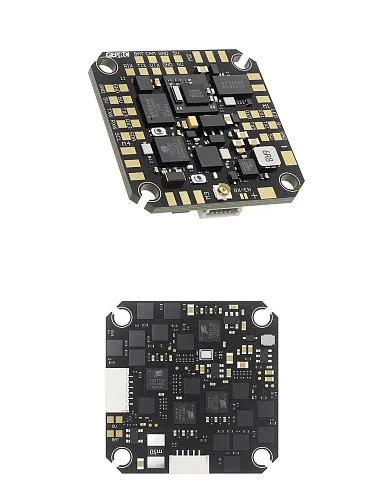

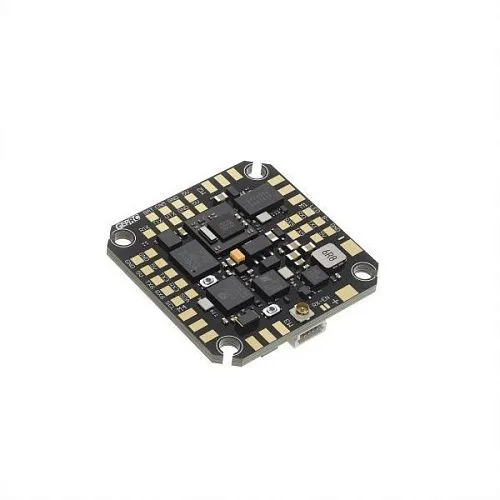

Полетный контроллер GEPRC TAKER F405 20A ELRS2.4G AIO представляет собой компактное all-in-one решение для микро-дронов классов от 1.6 до 2.2 дюйма. Контроллер объединяет полетный контроллер на базе STM32F405 BGA, 4-в-1 ESC на 20A, встроенный приемник ExpressLRS 2.4 ГГц и барометр. Гироскоп ICM42688-P (SPI) обеспечивает высокую стабильность и точность. Благодаря интегрированному 6-пиновому разъему на нижней стороне платы, возможно прямое подключение цифровых видеосистем HD без пайки. Вес составляет всего 7 г, что делает контроллер идеальным выбором для легких FPV-сборок.

Общие характеристики
— Тип: Полетный контроллер AIO (All-In-One) с ESC и приемником
— Модель: TAKER F405 20A ELRS2.4G 2–4S AIO
— Бренд: GEPRC
— MCU: STM32 F405 BGA
— Гироскоп: ICM42688-P (SPI)
— Встроенный приемник: ExpressLRS 2.4 ГГц
— ESC: Bluejay 20A (непрерывный), 25A (пиковый, 10 сек)
— Напряжение питания: 2–4S LiPo
— Габариты: 31.5 × 31.5 мм
— Крепежное расстояние: 25.5 × 25.5 мм (резиновые демпферы под M2)
— Вес: 7 г

Ключевые особенности
— Компактная архитектура AIO: Интеграция полетного контроллера, 4-в-1 ESC и приемника в одной плате позволяет создавать сверхлегкие сборки для микро-дронов.
— Мощный процессор STM32F405 BGA: Высокопроизводительный 32-битный процессор с частотой до 216 МГц обеспечивает быструю обработку данных и плавное управление.
— Гироскоп ICM42688-P (SPI): Проверенный на рынке датчик обеспечивает высокую точность и стабильность полета, минимальный дрейф и устойчивость к вибрациям.

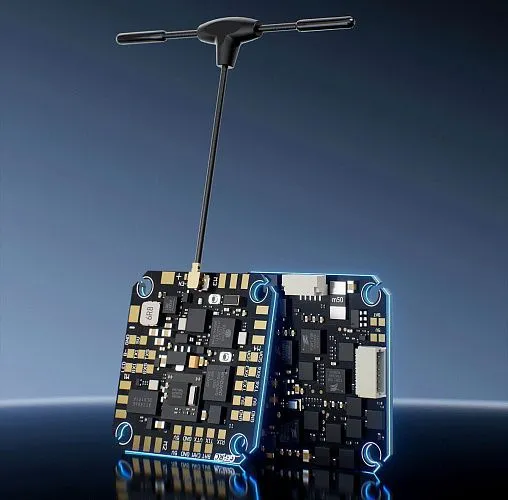

— Встроенный приемник ELRS 2.4 ГГц: Интегрированный приемник ExpressLRS обеспечивает надежный дальнобойный RC-линк без необходимости установки внешнего приемника, упрощая сборку.

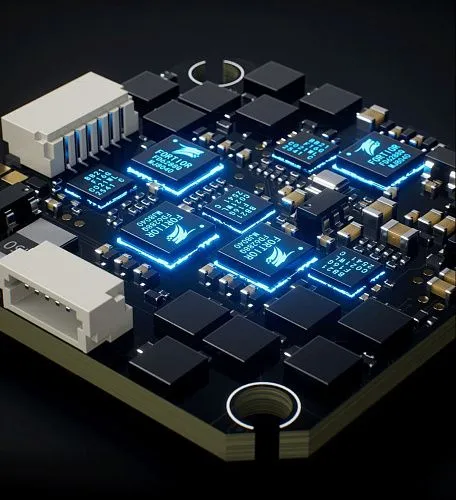

— Bluejay ESC с частотой до 128 кГц: ESC прошита фирменной прошивкой Bluejay, обеспечивающей плавный и отзывчивый отклик газа, высокую эффективность и совместимость с DShot600.
— 5 полноценных UART портов: Достаточное количество портов для подключения периферии (GPS, телеметрия, внешние устройства).

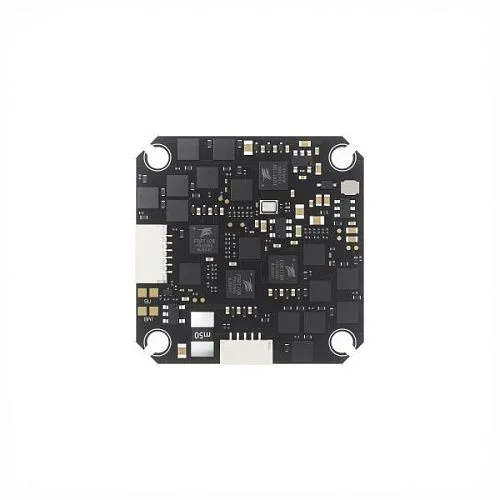

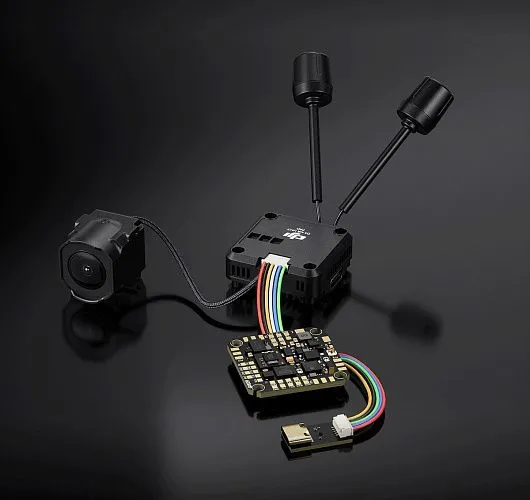

— Прямое подключение HD VTX: Специальный 6-пиновый разъем на нижней стороне платы позволяет подключать цифровые видеосистемы (DJI O3, Walksnail, HDZero) без пайки — просто вставьте шлейф.
— Встроенный барометр: Позволяет использовать барометрическую высоту для режимов удержания высоты и более точной телеметрии.

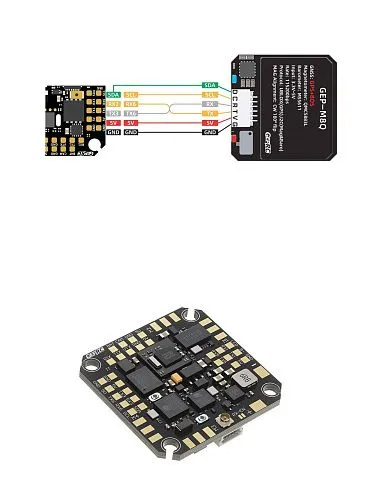

— Поддержка внешнего компаса: На плате предусмотрены контакты для подключения внешнего магнитометра для работы с GPS-навигацией.
— Blackbox 16 Мб: Встроенная флеш-память для записи логов полета, что упрощает настройку и отладку PID-регуляторов.
— Удобное питание периферии: BEC 5V@2.5A обеспечивает стабильное питание для камеры, VTX, GPS и других устройств.
— Легкий вес: Всего 7 г — идеально для микро-дронов, где каждый грамм имеет значение.
— Комплект для настройки: В комплект входит переходная плата на Type-C для удобного подключения к компьютеру и настройки через Betaflight.

Технические характеристики
— Продукт: TAKER F405 20A ELRS2.4G 2–4S AIO
— MCU: STM32 F405 BGA
— Гироскоп: ICM42688-P (SPI)
— Целевая прошивка FC: GEPRC_TAKER_F405 AIO
— Blackbox: 16 Мб (встроенная флеш-память)
— OSD: Betaflight OSD с чипом AT7456E
— UART порты: R1-T1 / R2-T2 / R3-T3 / R4-T4 / R5-T5 (5 полноценных UART)
— Зуммер: поддерживается
— Светодиодная лента (LED): поддерживается
— USB: через адаптер SH1.0 6-pin → Type-C
— BEC выход: 5V@2.5A
— ESC микроконтроллер: AT32F421
— ESC прошивка: Bluejay 20A
— Непрерывный ток: 20A
— Пиковый ток: 25A (10 секунд)
— Входное напряжение: 2–4S LiPo
— Протоколы ESC: DShot600, OneShot, MultiShot
— Габариты платы: 31.5 × 31.5 мм
— Крепежное расстояние: 25.5 × 25.5 мм (резиновые демпферы под M2)
— Вес: 7 г

Область применения
— Микро-дроны 1.6–2.2 дюйма: Оптимальное решение для компактных аппаратов классов Toothpick, Micro Quad, Cinewhoop.
— Сборки с цифровыми видеосистемами: Удобное прямое подключение HD VTX (DJI O3, Walksnail, HDZero) через разъем без пайки.
— Легкие дальнобойные аппараты: Встроенный ELRS-приемник и поддержка GPS с компасом позволяют строить компактные дальнобойные дроны.
— Гоночные и фристайл микро-дроны: Высокопроизводительный процессор, надежный гироскоп и Bluejay ESC обеспечивают отличную управляемость.
— БПЛА двойного назначения: Может применяться в компактных разведывательных и мониторинговых беспилотных системах, где важна минимизация массы и габаритов.

Важные примечания

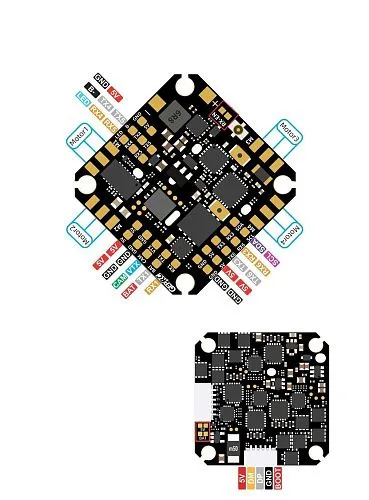

— Для активации встроенного ELRS-приемника необходимо замкнуть соответствующие контакты на плате (указано в схеме подключения). При использовании внешнего приемника контакты остаются разомкнутыми.
— На плате предусмотрены перемычки для выбора напряжения питания видеопередатчика (VTX) — можно выбрать прямое питание от батареи (BAT) или стабилизированное 5V.
— Переходная плата Type-C предназначена только для настройки и не используется в полете.
— Резиновые демпферы в комплекте предназначены для установки на стойки M2 (стандартный размер для микро-дронов).

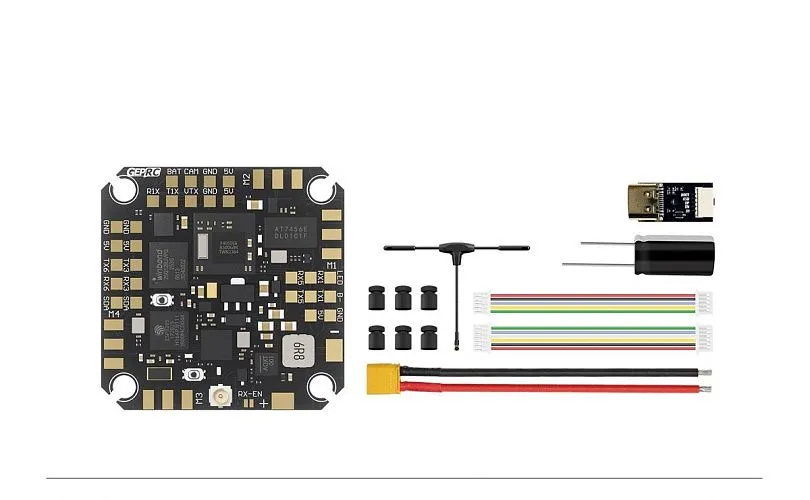

Комплектация (в зависимости от выбранной опции)
— Полетный контроллер TAKER F405 20A ELRS2.4G AIO — 1 шт.
— Антенна приемника (T-образная) — 1 шт.
— Силовой кабель XT30 (18AWG, 7 см) — 1 шт.
— Конденсатор 35V 220µF — 1 шт.
— Двусторонний кабель SH1.0 6-pin (60 мм) — 1 шт.
— Кабель SH1.0 6-pin — 1 шт.
— Переходная плата Type-C — 1 шт.
— Двусторонний кабель SH1.0 5-pin (60 мм) — 1 шт.
— Резиновые демпферы M2×6.5 мм (черные) — 8 шт.

Варианты исполнения (доступные опции)
— AIO: полный комплект (контроллер со всеми кабелями, конфигурационная плата, крепеж)
— Type-C Configuration Board: отдельно переходная плата Type-C для настройки контроллера (без самого контроллера)
— Чтобы получить коммерческое предложение (КП), уточнить наличие нужного варианта и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
