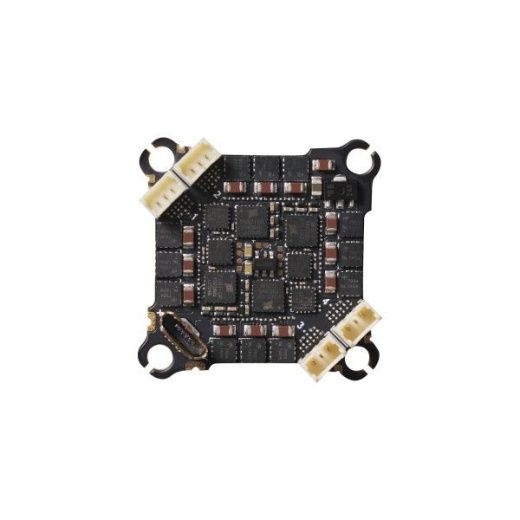

Полетный контроллер GEPRC TAKER F411 8Bit 12A AIO (со встроенным ELRS)

Описание "Полетный контроллер GEPRC TAKER F411 8Bit 12A AIO (со встроенным ELRS)"

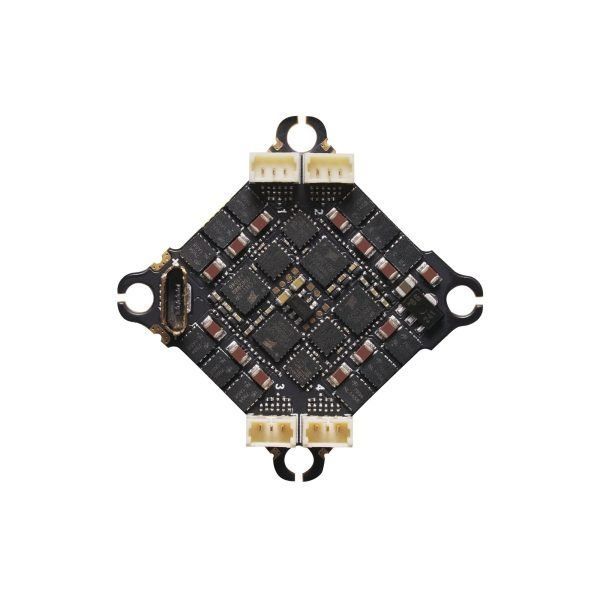

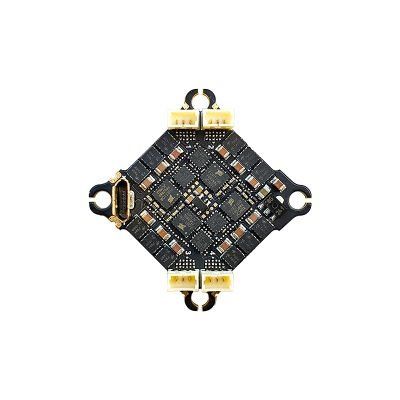

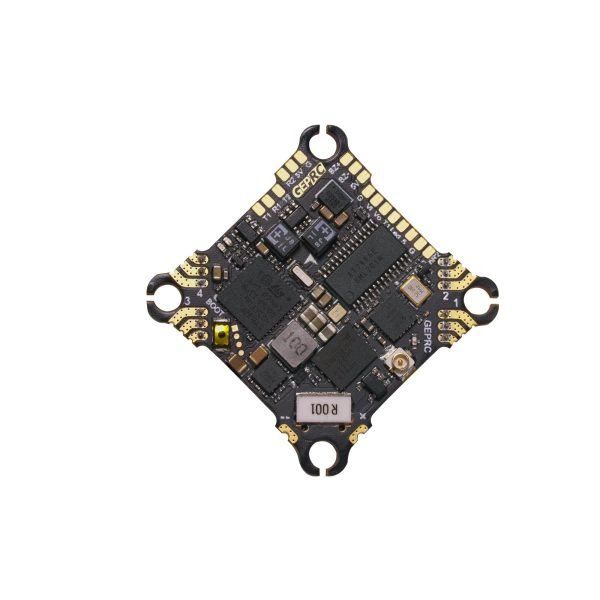

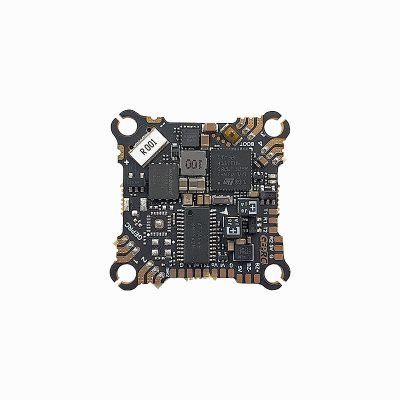

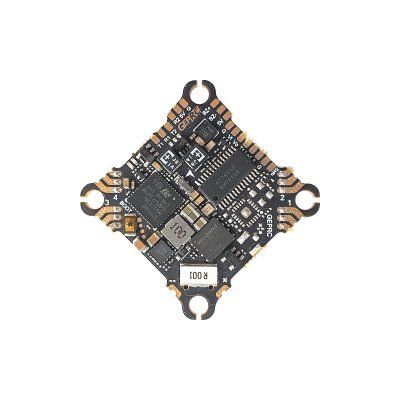

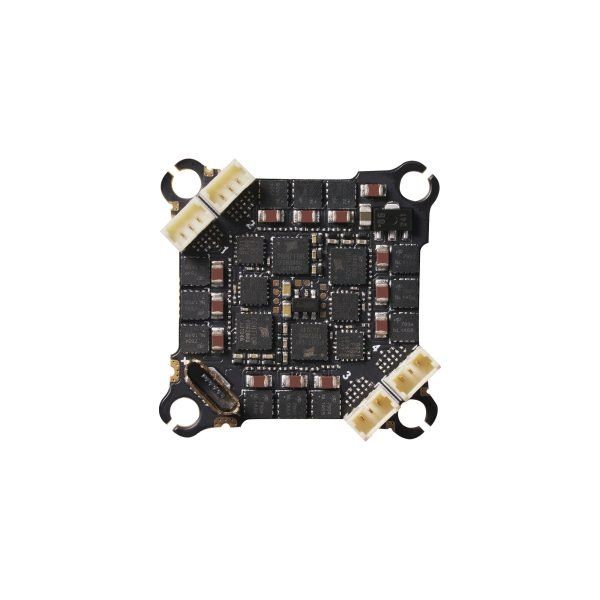

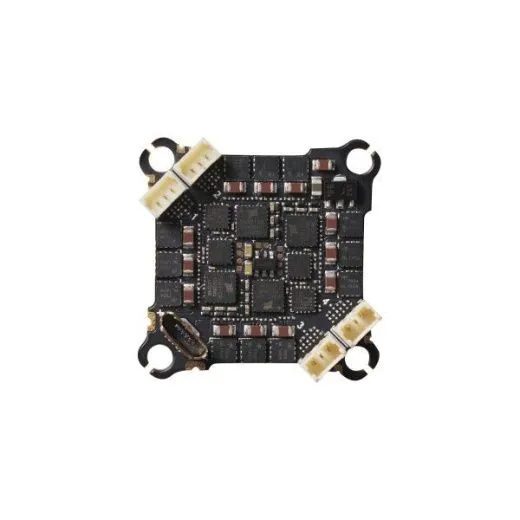

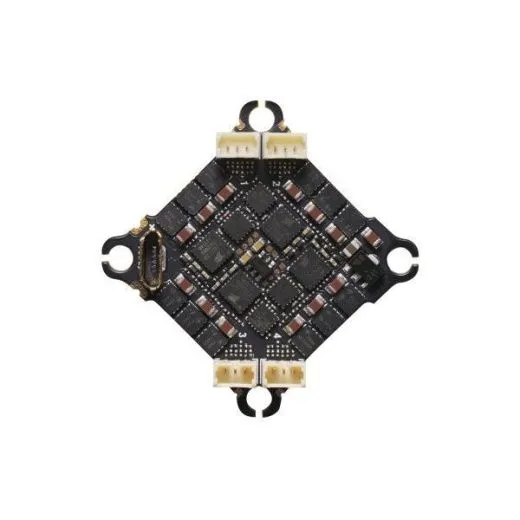

Полетный контроллер GEPRC TAKER F411 8Bit 12A AIO со встроенным приемником представляет собой компактное all-in-one решение для мини-дронов, объединяющее полетный контроллер на базе STM32F411, 4-в-1 ESC на 12A и встроенный SPI ELRS 2.4 ГГц приемник. Гироскоп ICM42688-P обеспечивает высокую точность и плавность управления, подходящую как для гонок, так и для фристайла. Контроллер поддерживает питание 2–4S LiPo, оснащен встроенным Blackbox на 16 Мб для записи логов полета и встроенным токовым датчиком. Вес составляет всего 7 г. Данная версия является заменой снятой с производства модели GEP-12A-F4.

Общие характеристики
— Тип: Полетный контроллер AIO (All-In-One) с ESC и встроенным приемником
— Модель: TAKER F411 8Bit 12A AIO (Built-in ELRS)
— Бренд: GEPRC
— MCU: STM32F411
— Гироскоп: ICM42688-P
— Встроенный приемник: SPI ELRS 2.4 ГГц
— ESC: Bluejay 12A непрерывный / 13A пиковый
— Напряжение питания: 2–4S LiPo
— Габариты: 31.2 × 31.2 мм
— Крепежное расстояние: 25.5 × 25.5 мм (M2)

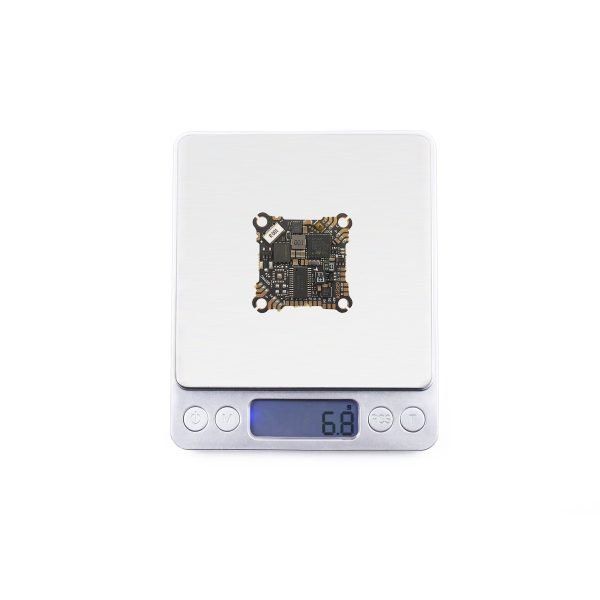

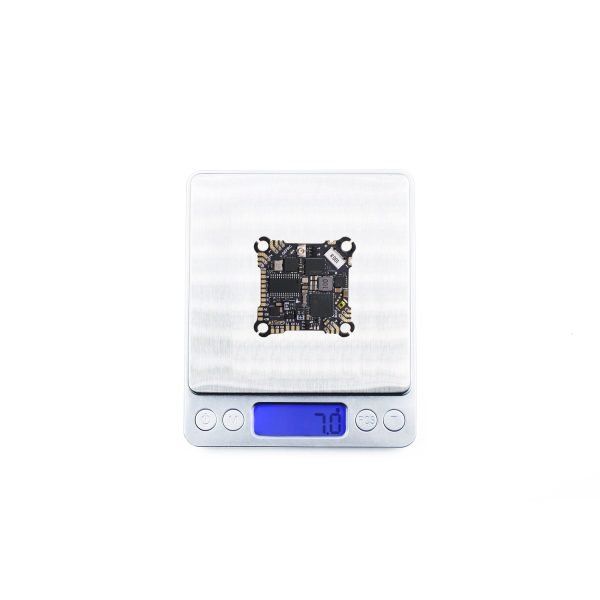

— Вес: 7 г

Ключевые особенности
— Встроенный SPI ELRS 2.4 ГГц приемник: Интегрированный приемник ExpressLRS избавляет от необходимости установки внешнего приемника, экономя место и вес, а также упрощая сборку. Использует SPI-соединение для минимальной задержки.
— Компактная архитектура AIO: Интеграция полетного контроллера, 4-в-1 ESC и приемника в одной плате позволяет создавать аккуратные и легкие сборки для мини-дронов.
— Процессор STM32F411: Обеспечивает стабильную работу полетного контроллера, поддерживая все необходимые функции Betaflight.
— Гироскоп ICM42688-P: Современный датчик с частотой дискретизации 8 кГц обеспечивает точное и плавное управление как в гонках, так и во фристайле.
— Bluejay ESC 12A с токовым датчиком: 12A непрерывного и 13A пикового тока достаточно для небольших моторов на мини-дронах. Встроенный амперметр позволяет отслеживать потребление тока в OSD.
— Поддержка 2–4S LiPo: Контроллер рассчитан на питание от 2 до 4 банок, что обеспечивает гибкость при выборе батарей.
— Встроенный Blackbox 16 Мб: Достаточный объем памяти для записи логов полета, что помогает в настройке PID и диагностике.
— 2 полноценных UART порта: Позволяют подключить необходимую периферию (GPS, телеметрию).
— Поддержка зуммера и светодиодной ленты: Расширяет возможности оповещения и кастомизации дрона.
— Универсальное крепление: Стандартное посадочное расстояние 25.5×25.5 мм с отверстиями под M2 совместимо с большинством рам мини-дронов.
— Является заменой GEP-12A-F4: Производитель рекомендует данную модель как прямую замену снятой с производства платы GEP-12A-F4.

Технические характеристики
— Модель: TAKER F411 8Bit 12A AIO (Built-in ELRS)
— MCU: STM32F411
— Гироскоп: ICM42688-P
— Целевая прошивка FC: GEPRC_F411_SX1280
— OSD: Betaflight OSD с чипом AT7456E
— UART порты: R1 T1 / R2 T2 (2 полноценных UART)
— Reverse Port: NR2
— Зуммер: поддерживается
— Светодиодная лента (LED): поддерживается
— USB: Micro USB
— ESC микроконтроллер: BB21F16G
— Непрерывный ток: 12A
— Пиковый ток: 13A
— Входное напряжение: 2–4S LiPo
— Протоколы ESC: DShot300, OneShot, MultiShot
— Blackbox: 16 Мб (встроенная флеш-память)
— Токовый датчик: 210 (встроенный)
— ESC прошивка: Bluejay 0.16, 48 кГц (G-H-30)

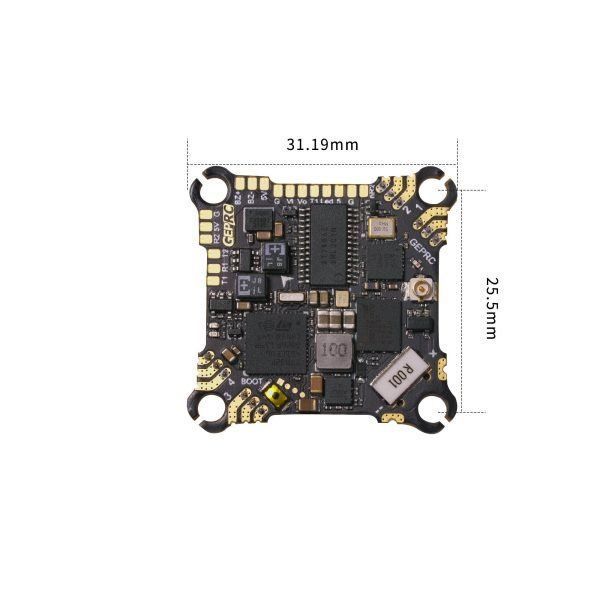

— Габариты платы: 31.2 × 31.2 мм
— Крепежное расстояние: 25.5 × 25.5 мм (M2)
— Вес: 7 г

Область применения
— Мини-дроны 2.5–3.5 дюйма: Оптимальное решение для компактных фристайл и гоночных аппаратов.
— Кинематографические дроны (Cinewhoop): Подходит для легких Cinewhoop-дронов, работающих на 2–4S.
— Toothpick и микро-дроны: Компактный размер и вес 7 г делают контроллер подходящим для сверхлегких сборок.
— Бюджетные и тренировочные сборки: Встроенный ELRS-приемник снижает стоимость и упрощает сборку, делая контроллер идеальным для начинающих пилотов.
— Легкие разведывательные БПЛА: Может применяться в компактных служебных аппаратах.

Важные примечания
— Контроллер является заменой снятой с производства модели GEP-12A-F4.
— Встроенный SPI ELRS 2.4 ГГц приемник настраивается через Betaflight — необходимо выбрать протокол ExpressLRS в портах и настроить SPI-приемник.
— В комплект входят демпферы M2×6.5 мм (4 красных, 4 черных) и саморезы M1.4×5 для крепления.
— Антистатический пакет (aluminum foil bag) обеспечивает безопасное хранение и транспортировку контроллера.

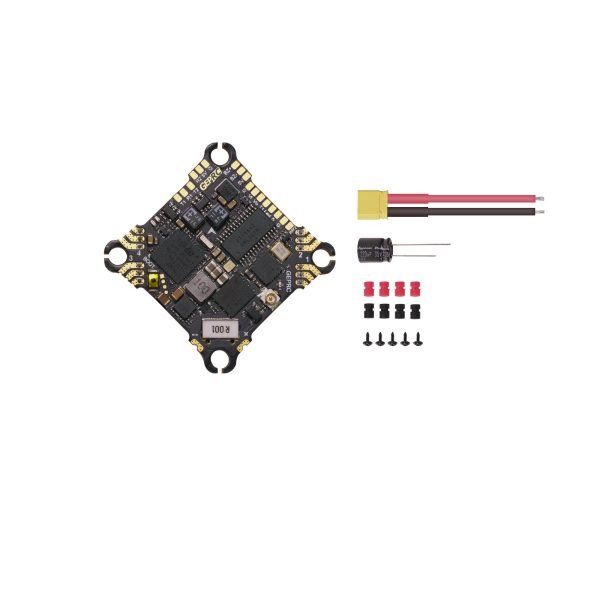

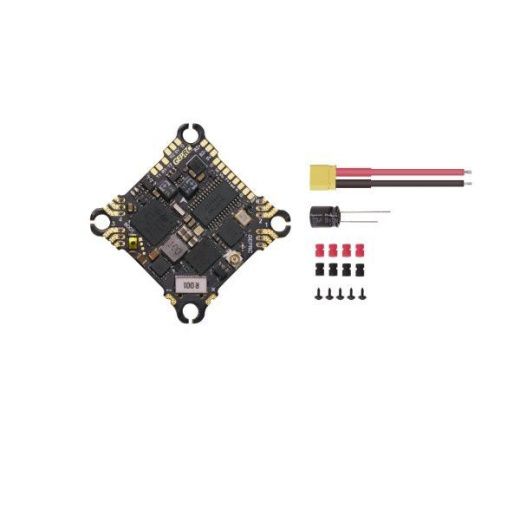

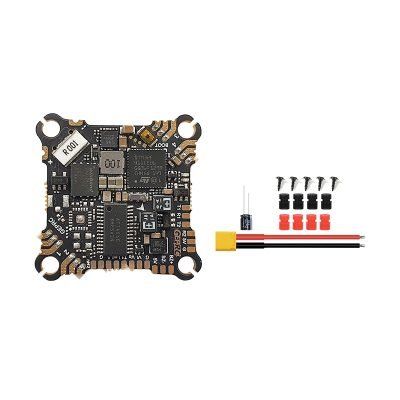

Комплектация
— Полетный контроллер TAKER F411 8Bit 12A AIO (Built-in ELRS) — 1 шт.
— Силовой кабель XT30 (20AWG, 5.5 см) — 1 шт.
— Конденсатор 35V 220µF — 1 шт.
— Резиновые демпферы M2×6.5 мм — 8 шт. (4 красных, 4 черных)
— Саморезы M1.4×5 — 5 шт.
— Инструкция по эксплуатации — 1 шт.
— Алюминиевый антистатический пакет — 1 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации (со встроенным SPI ELRS 2.4 ГГц приемником).
