Полетный контроллер GEP-F722 HD

Описание "Полетный контроллер GEP-F722 HD"

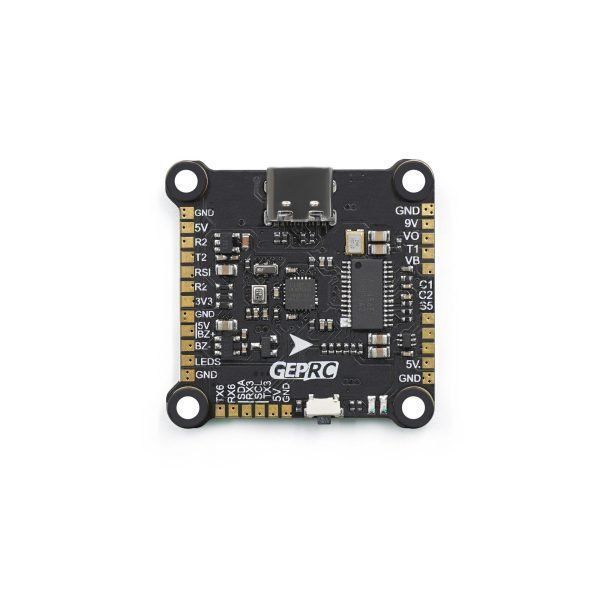

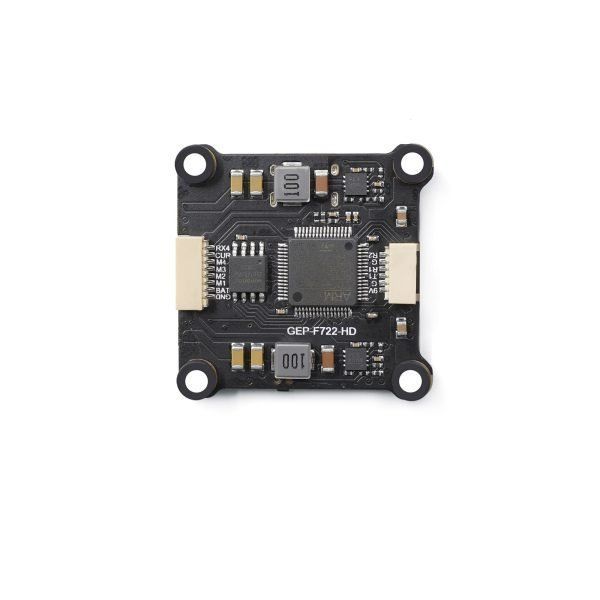

Полетный контроллер GEP-F722 HD представляет собой высокопроизводительное решение для FPV-дронов, специально разработанное для интеграции с цифровой видеосистемой DJI. Контроллер оснащен процессором STM32F722RET6, гироскопом MPU6000 (SPI), встроенным барометром BMP280 и Blackbox на 16 Мб. Отличительной особенностью является встроенный LC-фильтр для чистого питания видеопередатчика и два независимых BEC (5V и 9V). Прямое подключение DJI Air Unit через разъем без пайки упрощает сборку. Контроллер имеет 4 UART порта и USB Type-C.

Общие характеристики
— Тип: Полетный контроллер
— Модель: GEP-F722 HD
— Бренд: GEPRC
— MCU: STM32F722RET6
— Гироскоп: MPU6000 (SPI)
— Входное напряжение: 3–6S LiPo
— BEC: 5V и 9V (два независимых)
— UART порты: 4
— Blackbox: 16 Мб (встроенная флеш-память)
— Барометр: BMP280
— Габариты: 36 × 36 мм
— Крепежное расстояние: 30.5 × 30.5 мм
— Вес: не указан

Ключевые особенности
— Прямое подключение DJI Digital FPV System: Специальный разъем позволяет подключать цифровую видеосистему DJI Air Unit без пайки — просто вставьте шлейф.
— Два независимых BEC: Обеспечивают стабильное питание для периферии (приемник, GPS) и видеопередатчика, предотвращая взаимные помехи.
— Встроенный LC-фильтр: Обеспечивает чистое питание для видеопередатчика, снижая уровень шумов и помех в изображении.
— Процессор STM32F722RET6: Высокопроизводительный 32-битный микроконтроллер на базе ядра ARM Cortex-M7 с частотой до 216 МГц обеспечивает быструю обработку данных и поддержку сложных алгоритмов.
— Гироскоп MPU6000 (SPI): Проверенный временем датчик с SPI-интерфейсом, известный своей надежностью, устойчивостью к вибрациям и стабильной работой.
— Встроенный барометр BMP280: Позволяет использовать барометрическую высоту для режимов удержания высоты и телеметрии.
— Blackbox 16 Мб: Встроенная флеш-память для записи логов полета, что упрощает настройку PID и диагностику.
— USB Type-C: Современный разъем для подключения к компьютеру — удобство и надежность.

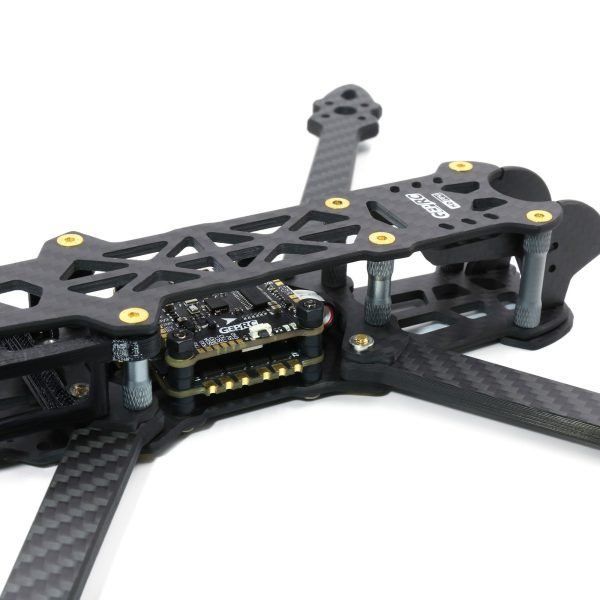

— Универсальное крепление: Стандартное посадочное расстояние 30.5×30.5 мм совместимо с большинством рам.
— Виброгасящие прокладки: Силиконовые антивибрационные подушки в комплекте снижают передачу вибраций на гироскоп.

Технические характеристики
— Модель: GEP-F722 HD
— MCU: STM32F722RET6
— Гироскоп: MPU6000 (SPI)
— Подключение Air Unit: прямое подключение DJI FPV Air Unit
— Blackbox: 16 Мб (встроенная флеш-память)
— Барометр: BMP280
— USB: Type-C
— OSD: Betaflight OSD с чипом AT7456E
— BEC: 5V, 9V (два независимых)
— LC-фильтр: встроенный
— Целевая прошивка: GEPRCF722
— Входное напряжение: 3–6S LiPo
— UART порты: 4
— Габариты: 36 × 36 мм
— Крепежное расстояние: 30.5 × 30.5 мм (отверстия диаметром 4 мм, после установки силиконовых демпферов подходят под M3)

Область применения

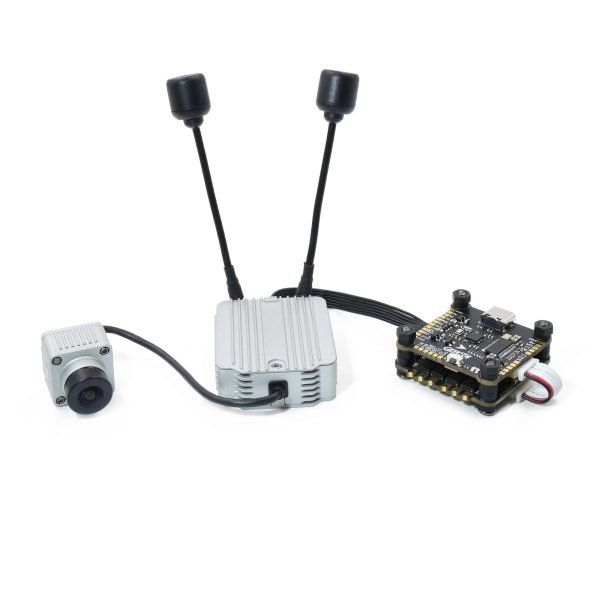

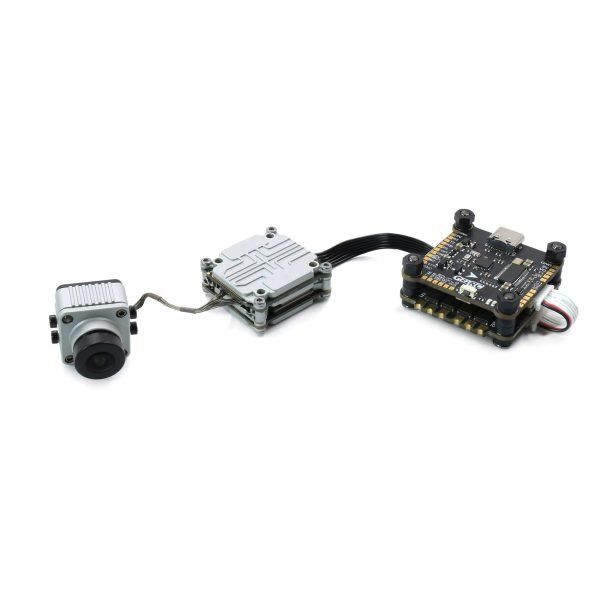

— Сборки с DJI Digital FPV System: Прямое подключение цифровой видеосистемы без пайки упрощает сборку.
— Кинематографические дроны (Cinewhoop): Два независимых BEC и LC-фильтр обеспечивают чистое питание для видеопередатчика и стабильную работу камеры.
— Дальнобойные полеты (Long Range): Встроенный барометр и поддержка GPS через UART позволяют строить дальнобойные аппараты с функциями позиционирования.
— FPV-фристайл и гонки: Высокая производительность процессора F722 и надежный гироскоп MPU6000 обеспечивают отличную управляемость.
— Профессиональная аэросъемка: Высокая производительность и надежность обеспечивают стабильную работу в коммерческих проектах.

Важные примечания
— Контроллер имеет два независимых BEC — 5V и 9V. Соблюдайте правильное подключение.
— Встроенный LC-фильтр обеспечивает чистое питание видеопередатчика, что снижает уровень шумов в изображении.
— Прямое подключение DJI Air Unit возможно через специальный разъем — кабель входит в комплект.
— Для подключения к компьютеру используется USB Type-C.

Комплектация
— Полетный контроллер GEP-F722 HD — 1 шт.
— Силиконовые антивибрационные прокладки (M4 → M3) — 4 шт.
— Кабель для подключения ESC — 1 шт.
— Кабель для подключения DJI Air Unit — 1 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации.
