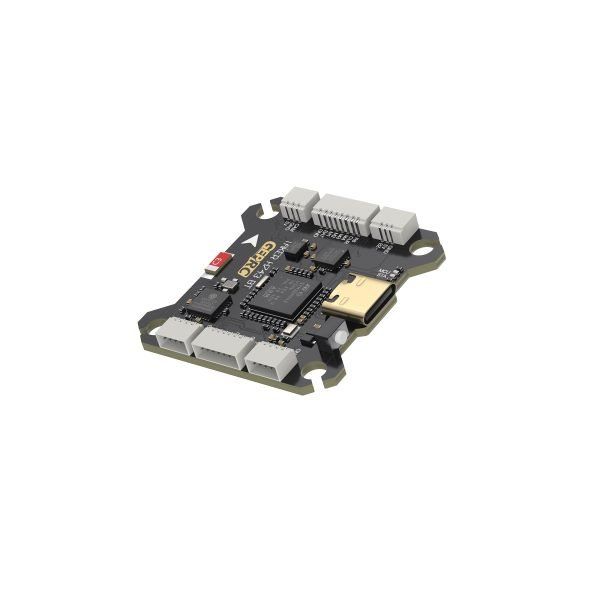

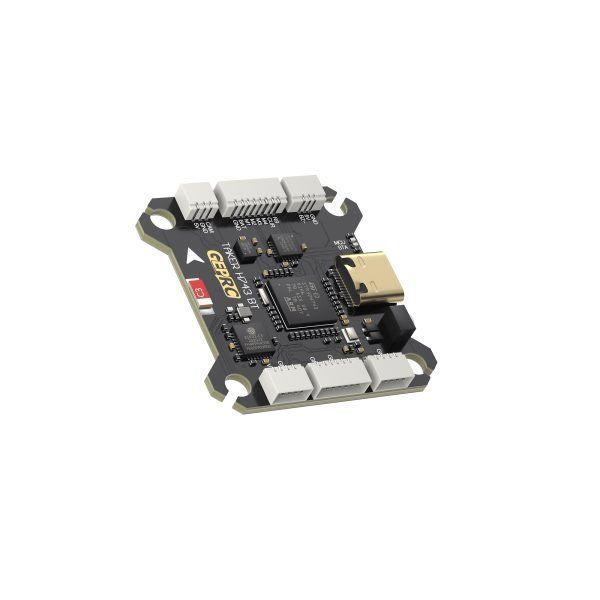

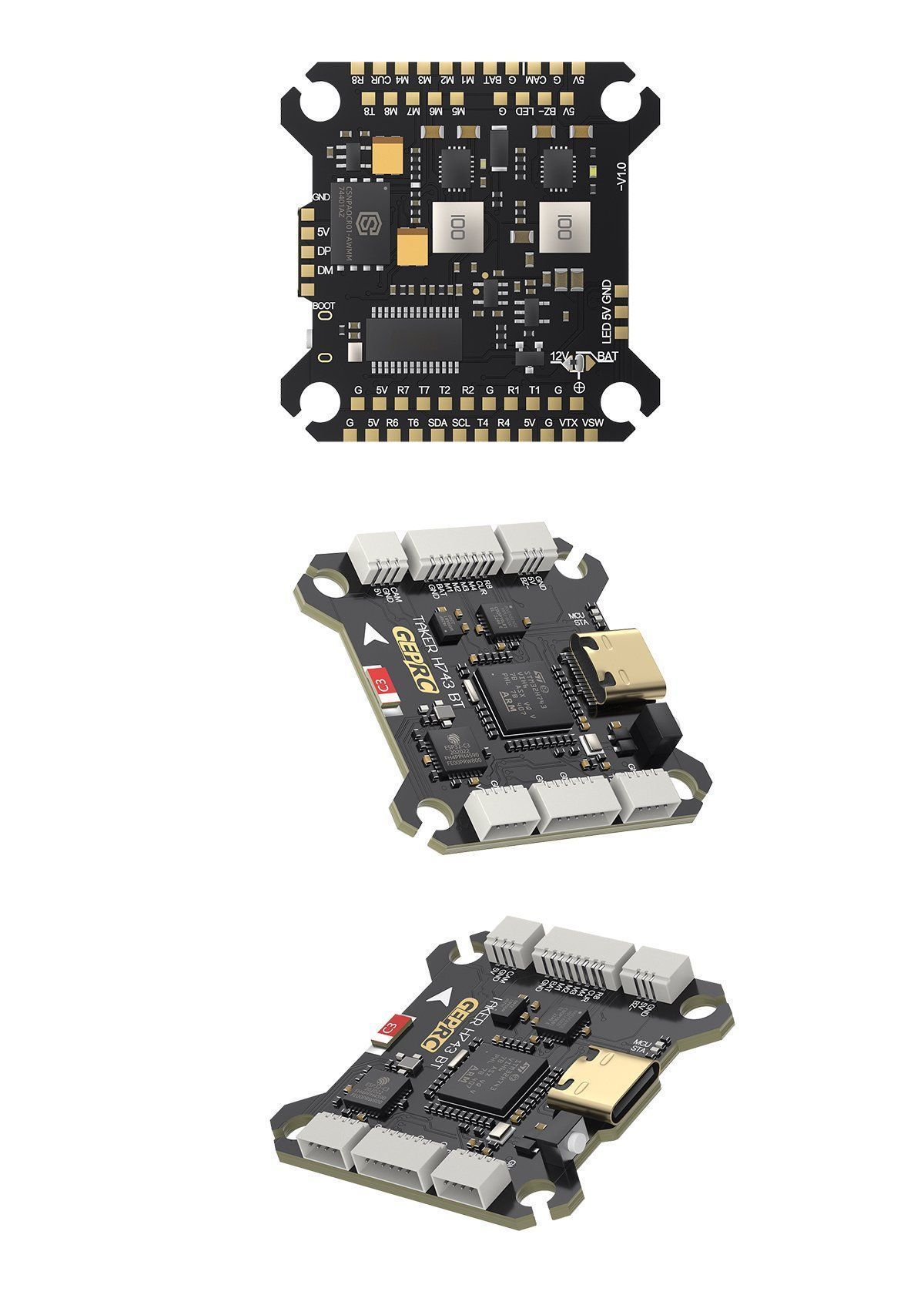

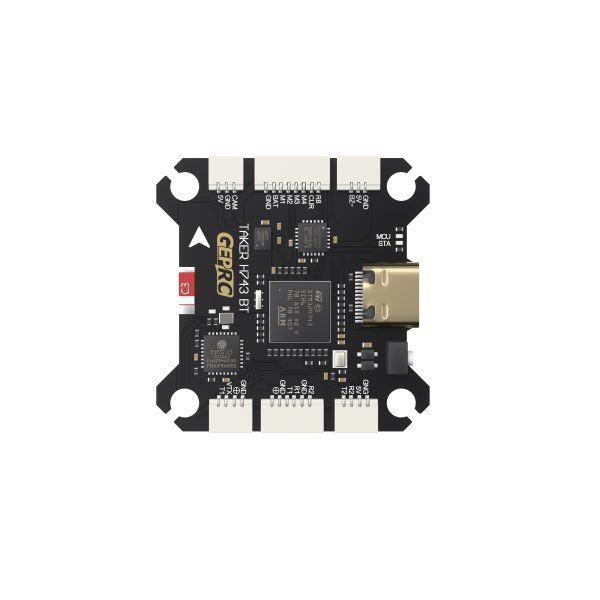

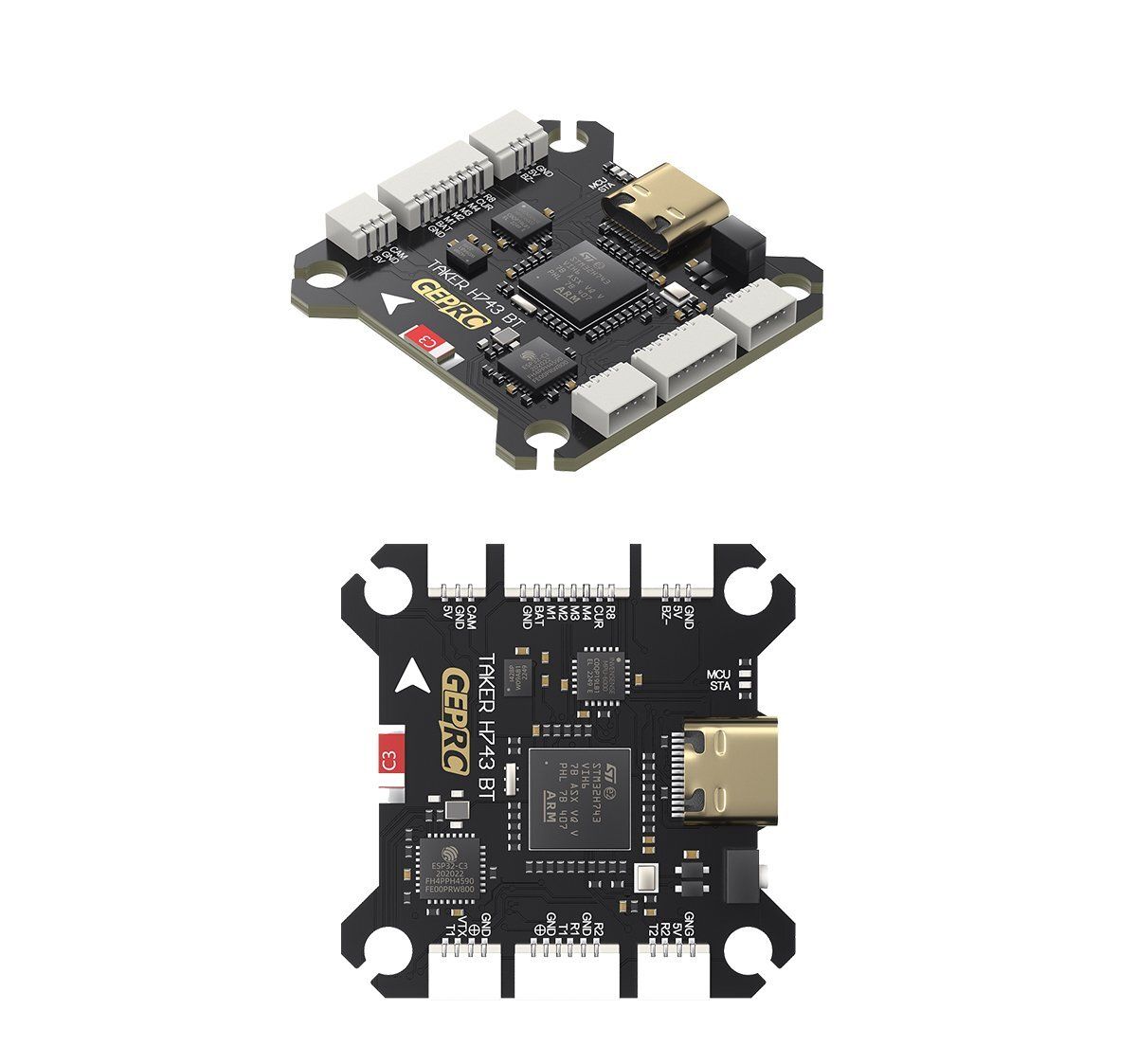

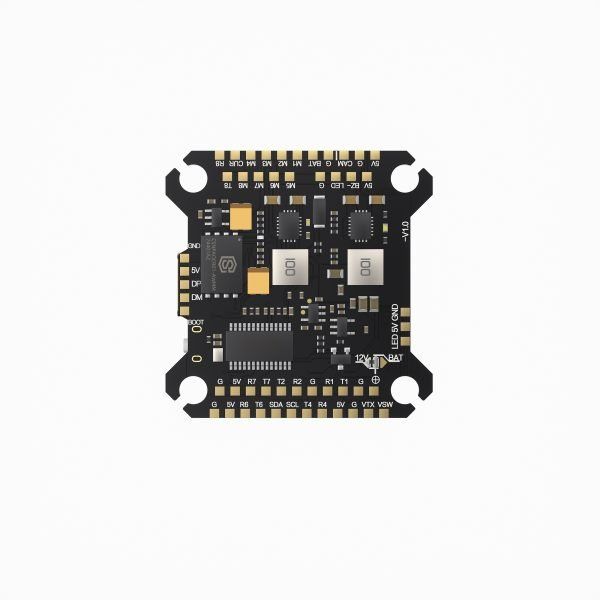

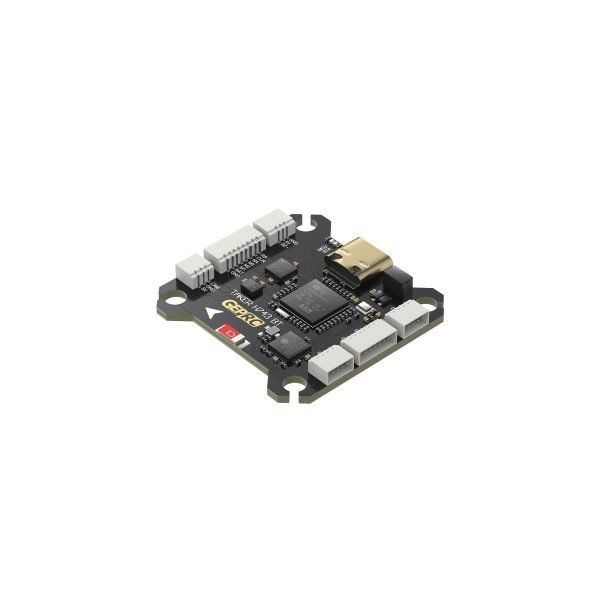

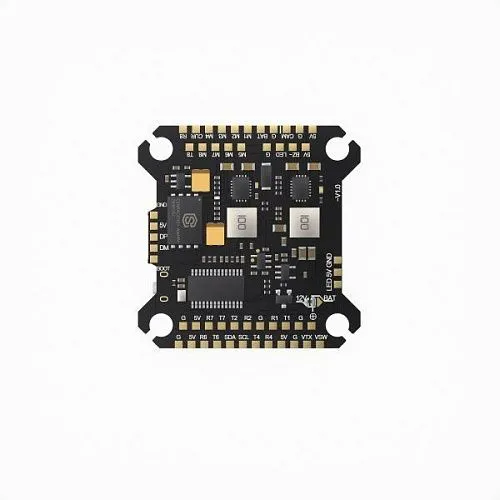

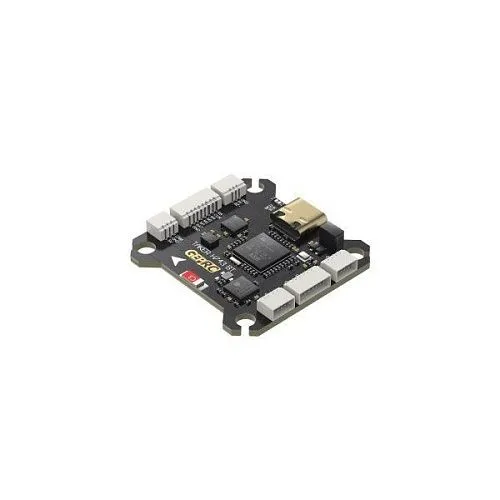

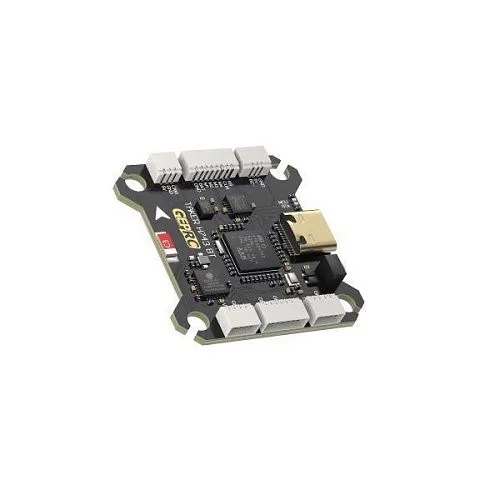

Полетный контроллер TAKER H743 BT

Описание "Полетный контроллер TAKER H743 BT"

Полетный контроллер TAKER H743 BT представляет собой высокопроизводительное решение на базе мощного микроконтроллера STM32H743, предназначенное для самых требовательных FPV-сборок. Контроллер оснащен двумя гироскопами (MPU6000 и ICM42688-P) для максимальной точности и резервирования, 512 Мб встроенной памяти Blackbox, встроенным барометром и поддержкой Bluetooth для беспроводной настройки параметров. Отличительной особенностью являются два независимых BEC (5V@3A и 12V@2.5A) и встроенный LC-фильтр для чистого питания видеопередатчика. Прямое подключение DJI Air Unit через разъем без пайки упрощает сборку. Контроллер имеет 7 UART портов и USB Type-C. Вес составляет 8.4 г, крепление 30.5×30.5 мм.

Важное примечание: В связи с временными аппаратными изменениями, текущая партия полетного контроллера не поддерживает беспроводную настройку параметров по Bluetooth. Все остальные технические характеристики и летные качества остаются неизменными. Возобновление работы функции будет объявлено дополнительно.

Общие характеристики
— Тип: Полетный контроллер
— Модель: TAKER H743 BT
— Бренд: GEPRC
— MCU: STM32H743
— Гироскопы: MPU6000 + ICM42688-P (двойной гироскоп)
— Входное напряжение: 3–6S LiPo
— BEC: 5V@3A и 12V@2.5A (два независимых)
— UART порты: 7 (UART3 зарезервирован под Bluetooth)
— Blackbox: 512 Мб (встроенная флеш-память)
— Барометр: встроенный
— Bluetooth: поддерживается (в текущей партии временно отключен)
— Габариты: 38.5 × 38.5 мм
— Крепежное расстояние: 30.5 × 30.5 мм
— Вес: 8.4 г

Ключевые особенности
— Мощный процессор STM32H743: Высокопроизводительный 32-битный микроконтроллер на базе ядра ARM Cortex-M7 с частотой до 480 МГц обеспечивает исключительную скорость обработки данных и поддержку сложных алгоритмов.
— Двойной гироскоп: Два датчика (MPU6000 и ICM42688-P) обеспечивают резервирование и повышенную точность. Контроллер может использовать один гироскоп в качестве основного, а второй — для фильтрации и подавления шумов.
— Беспроводная настройка по Bluetooth: Возможность настройки параметров полетного контроллера через мобильное приложение без подключения к компьютеру (в текущей партии временно недоступна).
— Два независимых BEC: 5V@3A для питания периферии (приемник, GPS, светодиоды) и 12V@2.5A для питания видеопередатчика. Независимые выходы обеспечивают стабильность питания и защиту от взаимных помех.
— Встроенный LC-фильтр: Обеспечивает чистое питание для видеопередатчика, снижая уровень шумов и помех в изображении.
— Прямое подключение DJI Air Unit: Специальный разъем позволяет подключать цифровую видеосистему DJI Air Unit без пайки — просто вставьте шлейф.
— Blackbox 512 Мб: Огромный объем встроенной флеш-памяти для записи логов полета — достаточно для множества полетов без необходимости частой выгрузки данных.
— Встроенный барометр: Позволяет использовать барометрическую высоту для режимов удержания высоты, телеметрии и полетов по маршруту.
— 7 UART портов: Максимальное количество портов для подключения GPS, телеметрии, внешних приемников, датчиков и другой периферии.
— USB Type-C: Современный разъем для подключения к компьютеру — удобство и надежность.
— Универсальное крепление: Стандартное посадочное расстояние 30.5×30.5 мм совместимо с большинством рам.
— Виброгасящие прокладки: Силиконовые антивибрационные подушки в комплекте снижают передачу вибраций на гироскопы.

Технические характеристики
— Модель: TAKER H743 BT
— MCU: STM32H743
— Гироскопы: MPU6000 + ICM42688-P (двойной гироскоп)
— Подключение Air Unit: прямое подключение через разъем (DJI Air Unit)
— Blackbox: 512 Мб (встроенная флеш-память)
— Bluetooth: поддерживается (UART3)
— Барометр: встроенный
— USB: Type-C
— OSD: Betaflight OSD с чипом AT7456E
— BEC: 5V@3A, 12V@2.5A (два независимых)
— Целевая прошивка: GEPRC_TAKER_H743
— Входное напряжение: 3–6S LiPo
— UART порты: 7 (UART3 зарезервирован под Bluetooth)
— LC-фильтр: встроенный
— Габариты: 38.5 × 38.5 мм
— Крепежное расстояние: 30.5 × 30.5 мм
— Вес: 8.4 г

Область применения
— Флагманские FPV-сборки: Процессор STM32H743 и двойной гироскоп обеспечивают максимальную производительность для самых требовательных пилотов.
— Сборки с DJI Air Unit: Прямое подключение цифровой видеосистемы без пайки упрощает сборку.
— Кинематографические дроны (Cinewhoop): Два независимых BEC и LC-фильтр обеспечивают чистое питание для видеопередатчика и стабильную работу камеры.
— Дальнобойные полеты (Long Range): Встроенный барометр и поддержка GPS через UART позволяют строить дальнобойные аппараты с функциями позиционирования.
— Профессиональная аэросъемка: Высокая производительность и надежность обеспечивают стабильную работу в коммерческих проектах.
— Сложные мультироторные платформы: 7 UART портов и 512 Мб Blackbox позволяют подключать множество периферийных устройств и вести детальное логирование.
— БПЛА двойного назначения: Может применяться в служебных беспилотных системах, требующих высокой производительности и расширенных возможностей.

Важные примечания
— В связи с временными аппаратными изменениями, текущая партия полетного контроллера не поддерживает Bluetooth-настройку. Все остальные характеристики остаются неизменными.
— Контроллер имеет два независимых BEC — 5V@3A для периферии и 12V@2.5A для видеопередатчика. Соблюдайте правильное подключение.
— Встроенный LC-фильтр обеспечивает чистое питание видеопередатчика, что снижает уровень шумов в изображении.
— Прямое подключение DJI Air Unit возможно через специальный разъем — кабель входит в комплект.
— Для подключения к компьютеру используется USB Type-C.

Комплектация
— Полетный контроллер TAKER H743 BT — 1 шт.
— Кабель O3 3-в-1 (для DJI O3 Air Unit) — 1 шт.
— Адаптерный кабель для подключения к полетному контроллеру — 1 шт.
— Шлейф SH1.0 4-pin силиконовый — 1 шт.
— Кабель для подключения камеры — 1 шт.
— Кабель для подключения видеопередатчика (VTX) — 1 шт.
— Кабель для подключения зуммера — 1 шт.
— Силиконовые антивибрационные прокладки — 4 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации.
