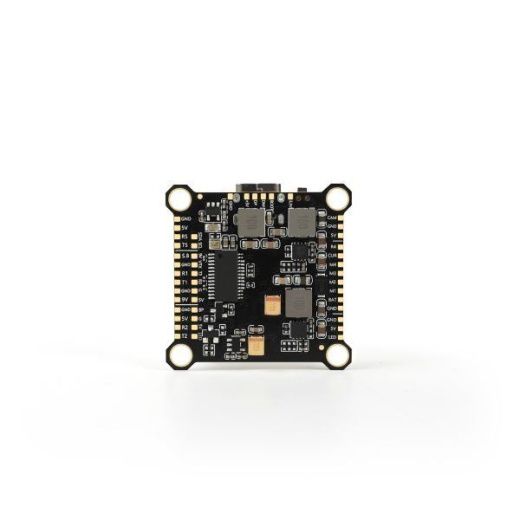

Полетный контроллер GEP-F405-HD V2

Описание "Полетный контроллер GEP-F405-HD V2"

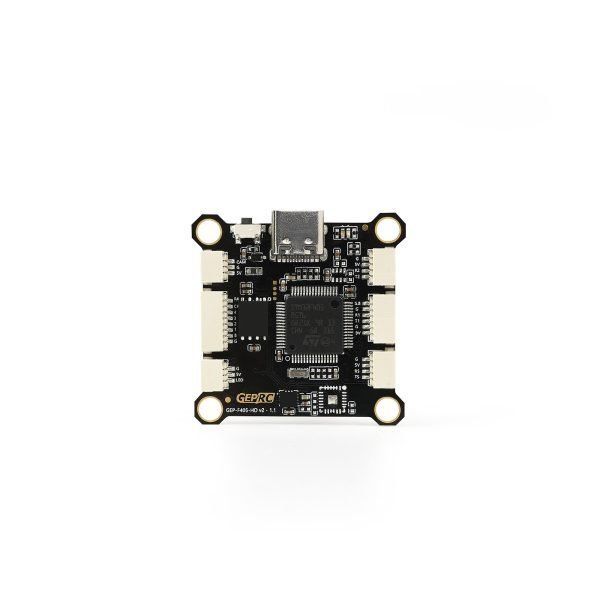

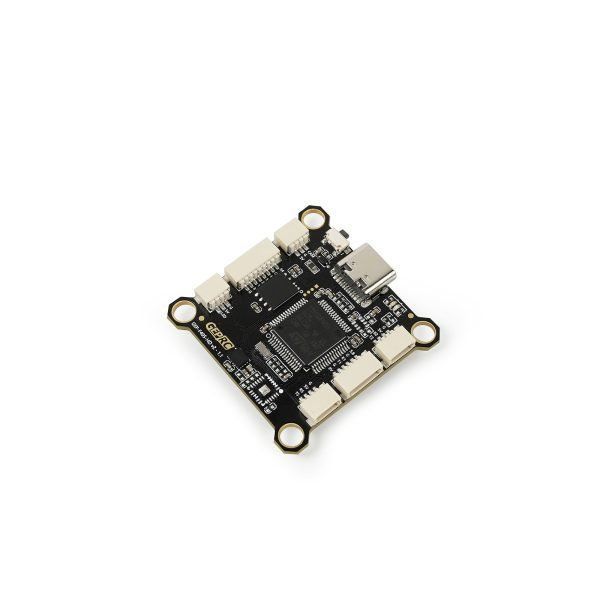

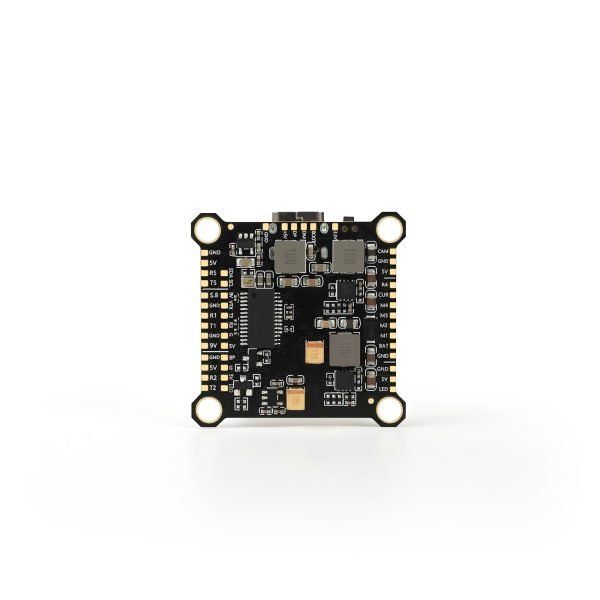

Полетный контроллер GEP-F405-HD V2 представляет собой высокопроизводительное решение для FPV-дронов, специально разработанное с учетом потребностей систем цифровой видеопередачи HD. Контроллер оснащен процессором STM32F405, гироскопом ICM42688-P (SPI), встроенным Blackbox на 16 Мб и LC-фильтром для чистого питания видеопередатчика. Отличительной особенностью являются два независимых BEC (5V@3A и 9V@2.5A). Прямое подключение DJI Air Unit через разъем без пайки упрощает сборку. Контроллер имеет 6 UART портов и USB Type-C. Вес составляет 7.7 г, крепление 30.5×30.5 мм.

Общие характеристики
— Тип: Полетный контроллер
— Модель: GEP-F405-HD V2
— Бренд: GEPRC
— MCU: STM32F405
— Гироскоп: ICM42688-P (SPI)
— Входное напряжение: 3–6S LiPo
— BEC: 5V@3A и 9V@2.5A (два независимых)
— UART порты: 6
— Blackbox: 16 Мб (встроенная флеш-память)

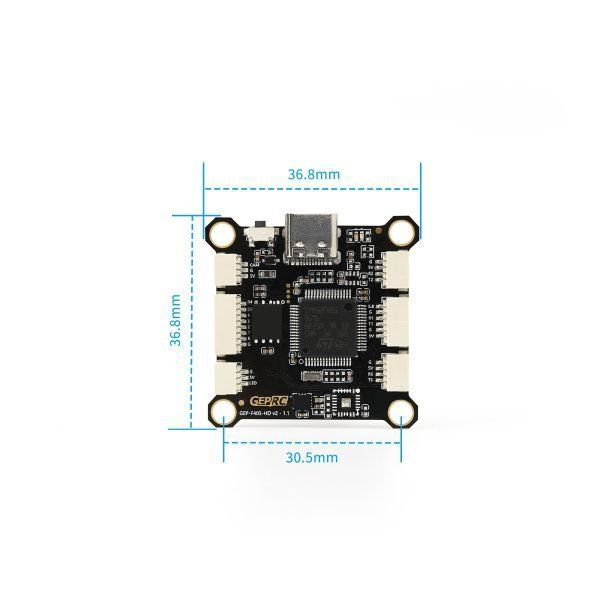

— Габариты: 36.8 × 36.8 мм
— Крепежное расстояние: 30.5 × 30.5 мм

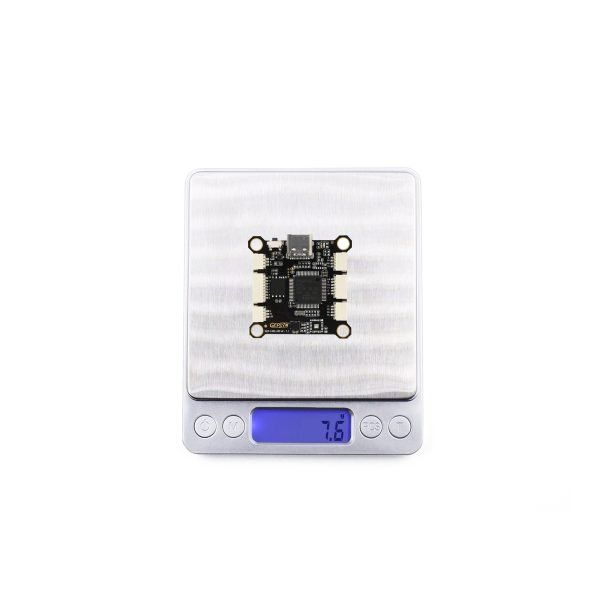

— Вес: 7.7 г

Ключевые особенности
— Прямое подключение DJI Air Unit: Специальный разъем позволяет подключать цифровую видеосистему DJI Air Unit без пайки — просто вставьте шлейф.
— Два независимых BEC: 5V@3A для питания периферии (приемник, GPS, светодиоды) и 9V@2.5A для питания видеопередатчика. Независимые выходы обеспечивают стабильность питания и защиту от взаимных помех.
— Встроенный LC-фильтр: Обеспечивает чистое питание для видеопередатчика, снижая уровень шумов и помех в изображении.
— Процессор STM32F405: Проверенный временем 32-битный микроконтроллер на базе ядра ARM Cortex-M4 с частотой до 168 МГц обеспечивает стабильную работу и достаточную производительность для большинства FPV-задач.
— Гироскоп ICM42688-P (SPI): Современный датчик с SPI-интерфейсом обеспечивает высокую скорость передачи данных, точность и устойчивость к вибрациям.
— Blackbox 16 Мб: Встроенная флеш-память для записи логов полета, что упрощает настройку PID и диагностику.
— 6 UART портов: Достаточное количество портов для подключения GPS, телеметрии, внешних приемников и других периферийных устройств.
— USB Type-C: Современный разъем для подключения к компьютеру — удобство и надежность.
— Универсальное крепление: Стандартное посадочное расстояние 30.5×30.5 мм совместимо с большинством рам.
— Виброгасящие прокладки: Силиконовые антивибрационные подушки в комплекте снижают передачу вибраций на гироскоп.

Технические характеристики
— Модель: GEP-F405-HD V2
— MCU: STM32F405
— Гироскоп: ICM42688-P (SPI)
— Подключение Air Unit: прямое подключение через разъем (DJI Air Unit)
— Blackbox: 16 Мб (встроенная флеш-память)
— USB: Type-C
— OSD: Betaflight OSD с чипом AT7456E
— BEC: 5V@3A, 9V@2.5A (два независимых)
— Целевая прошивка: GEPRCF405
— Входное напряжение: 3–6S LiPo
— UART порты: 6
— LC-фильтр: встроенный
— Габариты: 36.8 × 36.8 мм
— Крепежное расстояние: 30.5 × 30.5 мм (отверстия диаметром 4 мм, после установки силиконовых демпферов подходят под M3)
— Вес: 7.7 г

Область применения
— Сборки с DJI Air Unit: Прямое подключение цифровой видеосистемы без пайки упрощает сборку.
— Кинематографические дроны (Cinewhoop): Два независимых BEC и LC-фильтр обеспечивают чистое питание для видеопередатчика и стабильную работу камеры.
— Дальнобойные полеты (Long Range): 6 UART портов позволяют подключать GPS и телеметрию для построения дальнобойных аппаратов.
— FPV-фристайл и гонки: Надежный процессор F405 и современный гироскоп обеспечивают отличную управляемость.
— Бюджетные и тренировочные сборки: Оптимальный баланс цены, производительности и функциональности.
— БПЛА двойного назначения: Может применяться в служебных беспилотных системах, требующих высокой надежности.

Важные примечания
— Контроллер имеет два независимых BEC — 5V@3A для периферии и 9V@2.5A для видеопередатчика. Соблюдайте правильное подключение.
— Встроенный LC-фильтр обеспечивает чистое питание видеопередатчика, что снижает уровень шумов в изображении.
— Прямое подключение DJI Air Unit возможно через специальный разъем — адаптерный кабель входит в комплект.
— Для подключения к компьютеру используется USB Type-C.

Комплектация
— Полетный контроллер GEP-F405-HD V2 — 1 шт.
— Адаптерный кабель для DJI Air Unit — 1 шт.
— Адаптерный кабель для подключения к полетному контроллеру — 1 шт.
— Нейлоновые гайки — 4 шт.
— Силиконовые антивибрационные прокладки — 4 шт.
— Шлейф SH1.0 4-pin силиконовый — 2 шт.
— Кабель для подключения камеры — 1 шт.
