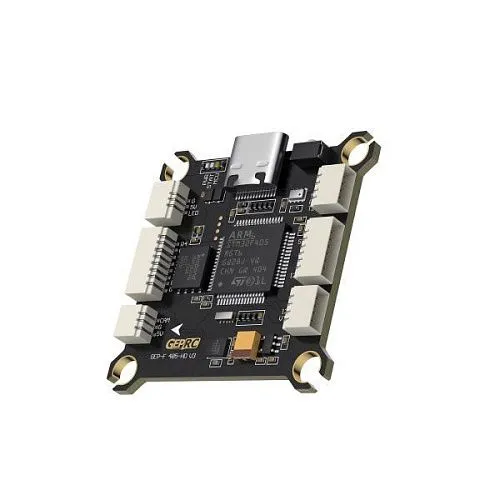

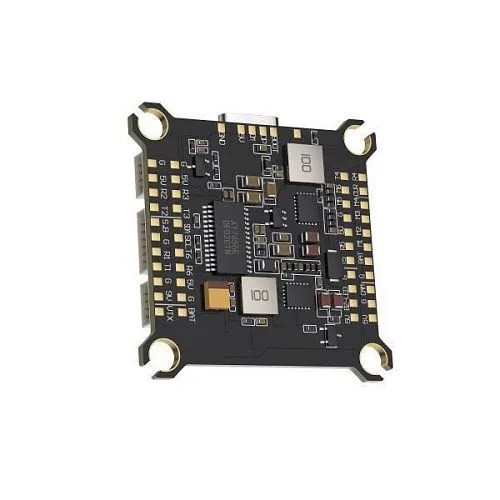

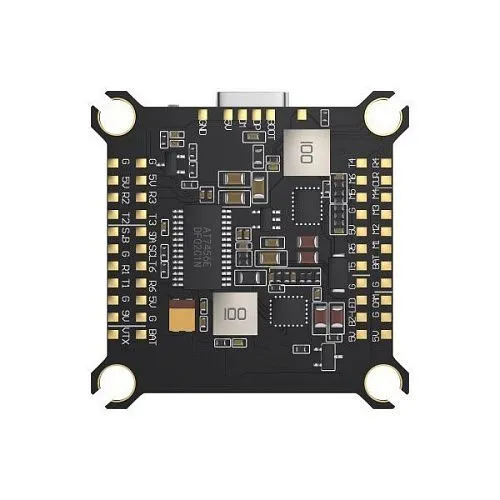

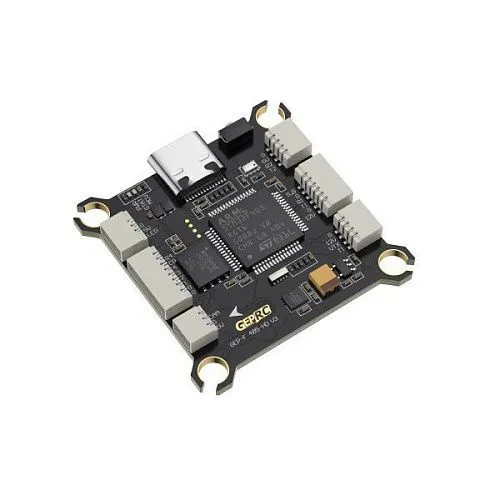

Полетный контроллер GEP-F405-HD V3

Полетный контроллер GEP-F405-HD V3 представляет собой высокопроизводительное решение для FPV-дронов, специально разработанное с учетом потребностей систем цифровой видеопередачи HD. Контроллер оснащен процессором STM32F405, гироскопом ICM42688-P (SPI), встроенным барометром и Blackbox на 16 Мб. Отличительной особенностью является наличие двух независимых BEC (5V@3A и 12V@2.5A) и встроенного LC-фильтра для чистого питания видеопередатчика. Прямое подключение DJI Air Unit через разъем без пайки упрощает сборку. Контроллер имеет 6 UART портов, поддержку 6 моторов (M1–M6) и USB Type-C. Вес составляет 7.3 г, крепление 30.5×30.5 мм.

Общие характеристики
— Тип: Полетный контроллер
— Модель: GEP-F405-HD V3
— Бренд: GEPRC
— MCU: STM32F405
— Гироскоп: ICM42688-P (SPI)
— Входное напряжение: 3–6S LiPo
— BEC: 5V@3A и 12V@2.5A (два независимых)
— UART порты: 6
— Motor outputs: M1–M6 (поддержка до 6 моторов)
— Blackbox: 16 Мб (встроенная флеш-память)
— Барометр: встроенный
— Габариты: 30.5 × 30.5 мм
— Крепежное расстояние: 30.5 × 30.5 мм (отверстия диаметром 4 мм, после установки силиконовых демпферов подходят под M3)
— Вес: 7.3 г

Ключевые особенности
— Прямое подключение DJI Air Unit: Специальный разъем позволяет подключать цифровую видеосистему DJI Air Unit без пайки — просто вставьте шлейф. Адаптерный кабель входит в комплект.
— Два независимых BEC: 5V@3A для питания периферии (приемник, GPS, светодиоды) и 12V@2.5A для питания видеопередатчика. Независимые выходы обеспечивают стабильность питания и защиту от взаимных помех.
— Встроенный LC-фильтр: Обеспечивает чистое питание для видеопередатчика, снижая уровень шумов и помех в изображении.
— Гироскоп ICM42688-P (SPI): Современный датчик с SPI-интерфейсом обеспечивает высокую скорость передачи данных, точность и устойчивость к вибрациям.
— Встроенный барометр: Позволяет использовать барометрическую высоту для режимов удержания высоты, телеметрии и полетов по маршруту.
— 6 UART портов: Достаточное количество портов для подключения GPS, телеметрии, внешних приемников и других периферийных устройств.
— Поддержка 6 моторов: Возможность подключения до 6 моторов (M1–M6) позволяет использовать контроллер на дронах с нетрадиционной конфигурацией (X8, Hexacopter).
— Blackbox 16 Мб: Встроенная флеш-память для записи логов полета, что упрощает настройку PID и диагностику.
— USB Type-C: Современный разъем для подключения к компьютеру — удобство и надежность.
— Универсальное крепление: Стандартное посадочное расстояние 30.5×30.5 мм совместимо с большинством рам.
— Виброгасящие прокладки: Силиконовые антивибрационные подушки в комплекте снижают передачу вибраций на гироскоп.

Технические характеристики
— Модель: GEP-F405-HD V3
— MCU: STM32F405
— Гироскоп: ICM42688-P (SPI)
— Подключение Air Unit: прямое подключение через разъем (DJI Air Unit)
— Blackbox: 16 Мб (встроенная флеш-память)
— Барометр: встроенный
— Motor outputs: M1–M6
— USB: Type-C
— OSD: Betaflight OSD с чипом AT7456E
— BEC: 5V@3A, 12V@2.5A (два независимых)
— Целевая прошивка: GEPRCF405
— Входное напряжение: 3–6S LiPo
— UART порты: 6
— LC-фильтр: встроенный
— Габариты: 30.5 × 30.5 мм
— Крепежное расстояние: 30.5 × 30.5 мм (отверстия диаметром 4 мм, после установки силиконовых демпферов подходят под M3)
— Вес: 7.3 г

Область применения
— Сборки с DJI Air Unit: Оптимальный выбор для дронов с цифровой видеосистемой DJI благодаря прямому разъему без пайки.
— Кинематографические дроны (Cinewhoop): Два независимых BEC и LC-фильтр обеспечивают чистое питание для видеопередатчика и стабильную работу камеры.
— Дальнобойные полеты (Long Range): Встроенный барометр и поддержка GPS через UART позволяют строить дальнобойные аппараты с функциями позиционирования.
— Мультироторные платформы: Поддержка 6 моторов позволяет использовать контроллер на дронах с конфигурацией X8, Hexacopter и других.
— Профессиональная аэросъемка: Высокая производительность и надежность обеспечивают стабильную работу в коммерческих проектах.
— БПЛА двойного назначения: Может применяться в служебных беспилотных системах, требующих высокой надежности и расширенных возможностей подключения.

Важные примечания
— Контроллер имеет два независимых BEC — 5V@3A для периферии и 12V@2.5A для видеопередатчика. Соблюдайте правильное подключение для предотвращения повреждений.
— Встроенный LC-фильтр обеспечивает чистое питание видеопередатчика, что снижает уровень шумов в изображении.
— Прямое подключение DJI Air Unit возможно через специальный разъем — адаптерный кабель входит в комплект.
— Для подключения к компьютеру используется USB Type-C.

Комплектация
— Полетный контроллер GEP-F405-HD V3 — 1 шт.
— Адаптерный кабель для DJI Air Unit — 1 шт.
— Адаптерный кабель для подключения к полетному контроллеру — 1 шт.
— Нейлоновые гайки — 4 шт.
— Силиконовые антивибрационные прокладки — 4 шт.
— Шлейф SH1.0 4-pin — 2 шт.
— Кабель для подключения камеры — 1 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации.
— Чтобы получить коммерческое предложение (КП), уточнить наличие нужного варианта и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
