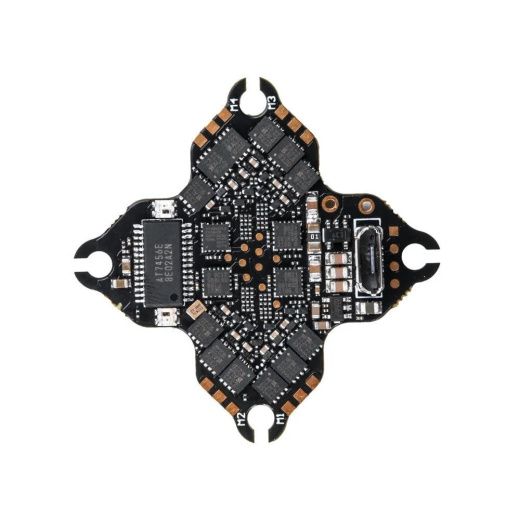

Полетный контроллер и ESC стек GOKU F405 1-2S 12A AIO со встроенным ELRS RX (ICM42688)

Описание "Полетный контроллер и ESC стек GOKU F405 1-2S 12A AIO со встроенным ELRS RX (ICM42688)"

Высокоинтегрированная система «всё в одном» (AIO), объединяющая полетный контроллер на базе STM32F405, 4-в-1 регулятор на 12А, встроенный приемник ExpressLRS 2.4 ГГц, барометр BMP280, 8 МБ памяти Blackbox, OSD AT7456E, датчик тока и два адресных светодиода WS2812. Данная версия оснащена современным высокоточным гироскопом ICM42688 и встроенным приемником ELRS, что делает ее идеальным решением для создания компактных микро-дронов (например, Flylens 75/85) на питании 1-2S. Максимальная интеграция компонентов позволяет минимизировать вес и упростить сборку — пользователю остается лишь добавить раму, моторы, камеру и VTX.

Общие характеристики
— Тип: Интегрированная система «всё в одном» (AIO): полетный контроллер (FC) + 4-в-1 регулятор скорости (ESC) + приемник ELRS + OSD
— Модель: GOKU F405 1-2S 12A AIO (ICM42688 + ELRS)
— Основной микроконтроллер (MCU): STM32F405
— Гироскоп/Акселерометр: ICM42688
— Встроенный приемник: Flywoo EL24P (ExpressLRS 2.4 ГГц, версия 3.x.x)
— Барометр: BMP280
— Встроенная память Blackbox: 8 МБ
— OSD: AT7456E
— Назначение: Микро-дроны (Flylens 75/85 и аналоги) на 1-2S питании
— Входное напряжение: 1–2S LiPo (3.0–8.4 В)
— Крепление: 25.5×25.5 мм (M3)
— Габариты: 30×30 мм
— Вес: 4.1 г

Ключевые особенности
— Максимальная интеграция для сверхлегких сборок: Объединение полетного контроллера, ESC, приемника ELRS, OSD, барометра и Blackbox в плате весом 4.1 г позволяет создавать невероятно компактные микро-дроны с минимальными затратами времени на сборку.
— Современный гироскоп ICM42688: Обеспечивает высокую точность, низкий уровень шума и исключительно плавное поведение дрона, что критически важно для микро-аппаратов.
— Встроенный приемник ExpressLRS 2.4 ГГц: Гарантирует стабильную и отзывчивую связь с низкой задержкой, исключая необходимость в покупке и подключении отдельного приемника.
— Расширенный функционал для микро-класса: Наличие барометра BMP280 для автономных полетов (INAV) и 8 МБ Blackbox для детального анализа полетных данных в плате такого веса — редкое и ценное преимущество.
— Гибкость подключения: 6 полноценных UART-портов и интерфейс I2C позволяют при необходимости подключать дополнительное оборудование — GPS, телеметрию и другое.
— Достаточная мощность для микро-моторов: ESC на 12А с поддержкой DShot600 идеально подходит для популярных микро-моторов, используемых в дронах 1-2S.

Технические характеристики

Параметры полетного контроллера (FC)
— Основной чип: STM32F405
— Гироскоп: ICM42688
— Барометр: BMP280
— OSD: AT7456E
— Blackbox: 8 МБ встроенной памяти
— Светодиоды: 2× WS2812
— Порты UART: 6 (UART1 — ELRS, UART2-6 свободны)
— Интерфейс I2C: 1 порт
— BEC: 5V / 2A
— Прошивка: FLYWOOF405S_AIO (Betaflight)

*Параметры 4-в-1 регулятора (ESC)*
— Микроконтроллер: EFM8BB21 (8-бит)
— Прошивка: BLHeli_S (Z_H_30_REV16.7)
— Входное напряжение: 1–2S LiPo
— Непрерывный ток: 4×12 А
— Поддерживаемые протоколы: DShot150/300/600, Oneshot, Multishot

Параметры встроенного приемника ELRS
— Модель: Flywoo EL24P 2400 RX
— Микроконтроллер: ESP8285
— RF-чип: SX1280
— Диапазон: 2.4 ГГц
— Частота обновления: 25–500 Гц
— Прошивка: 3.x.x

Область применения
— Микро-дроны Flylens 75/85 и аналогичные компактные сборки.
— Ультралегкие whoop- и toothpick-дроны на 1-2S.
— Компактные дроны для автономных полетов с INAV.
— Максимально простые и быстрые сборки для начинающих.

Комплектация
— 1× Плата GOKU F405 1-2S 12A AIO (ICM42688 + ELRS)
— 1× Комплект соединительных кабелей
— 1× Комплект крепежа

Варианты исполнения и коммерческое предложение
— Данная версия доступна с гироскопом ICM42688 и встроенным ELRS. Также доступны версии с гироскопом MPU6000 и без встроенного приемника.
— Для крупных оптовых партий доступны специальные условия поставки.
— Чтобы получить коммерческое предложение (КП), нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом нужной версии и сроков поставки.
