Полетный контроллер и ESC стек GOKU Versatile F411 ELRS 1S 5A AIO V2.0

Описание "Полетный контроллер и ESC стек GOKU Versatile F411 ELRS 1S 5A AIO V2.0"

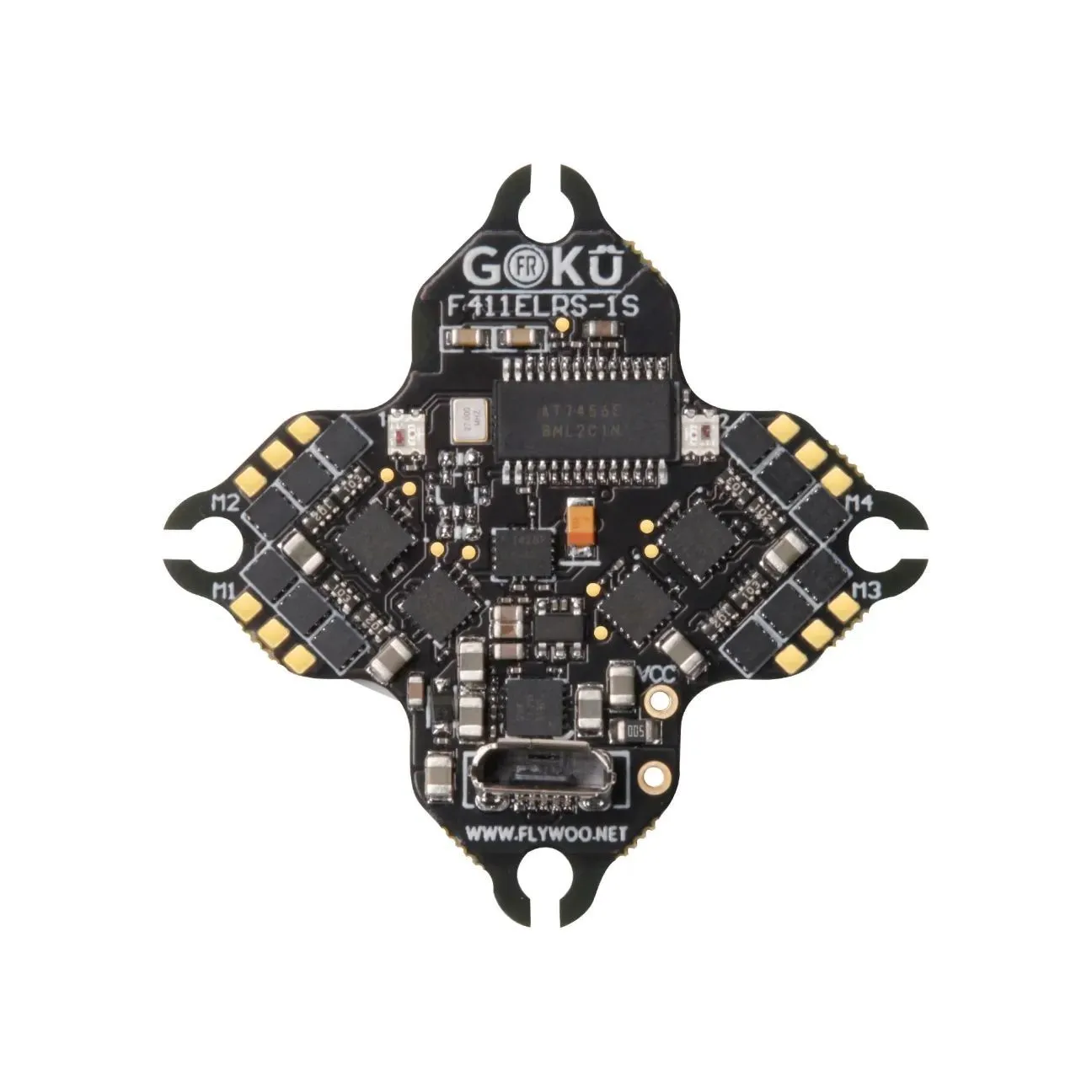

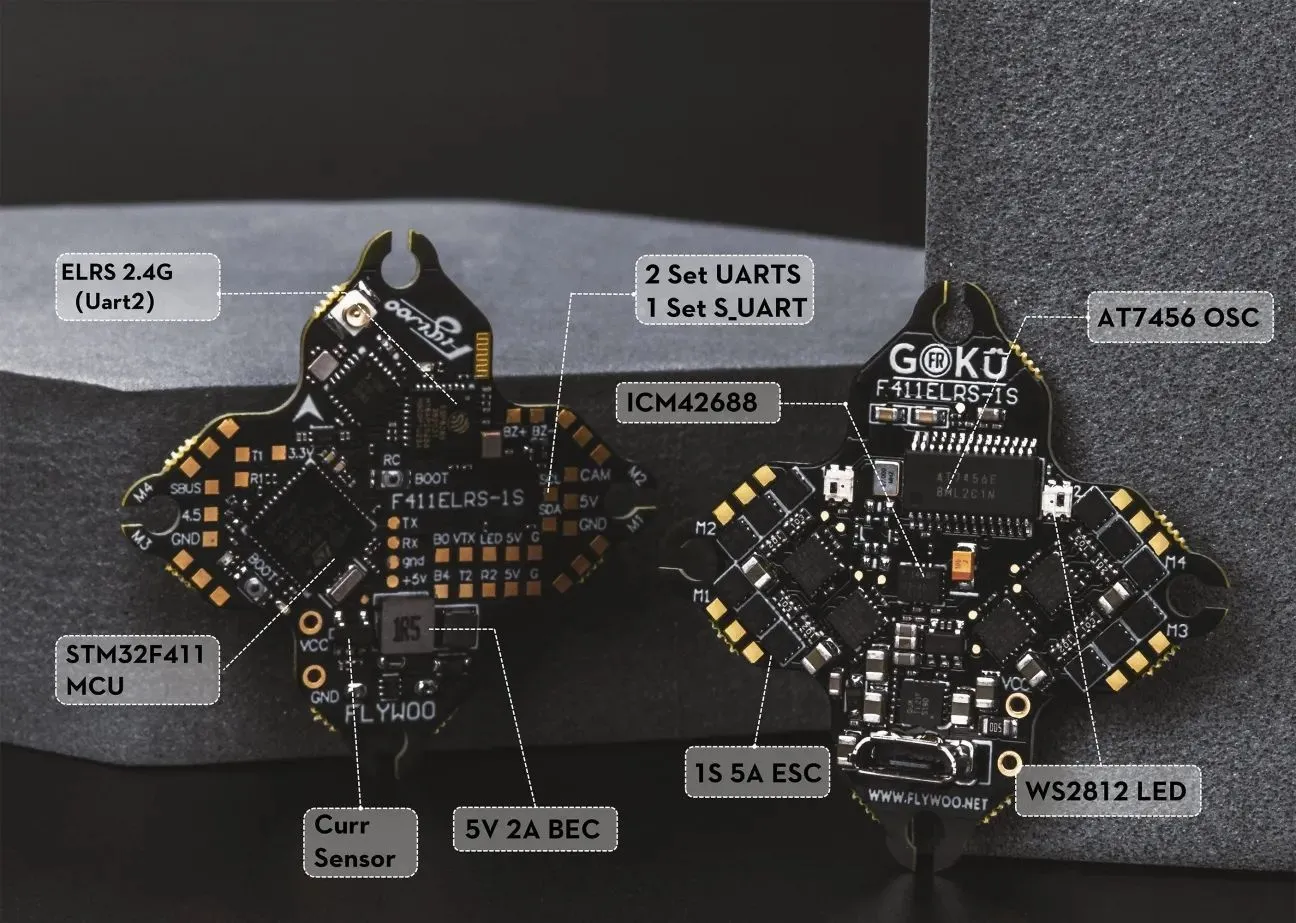

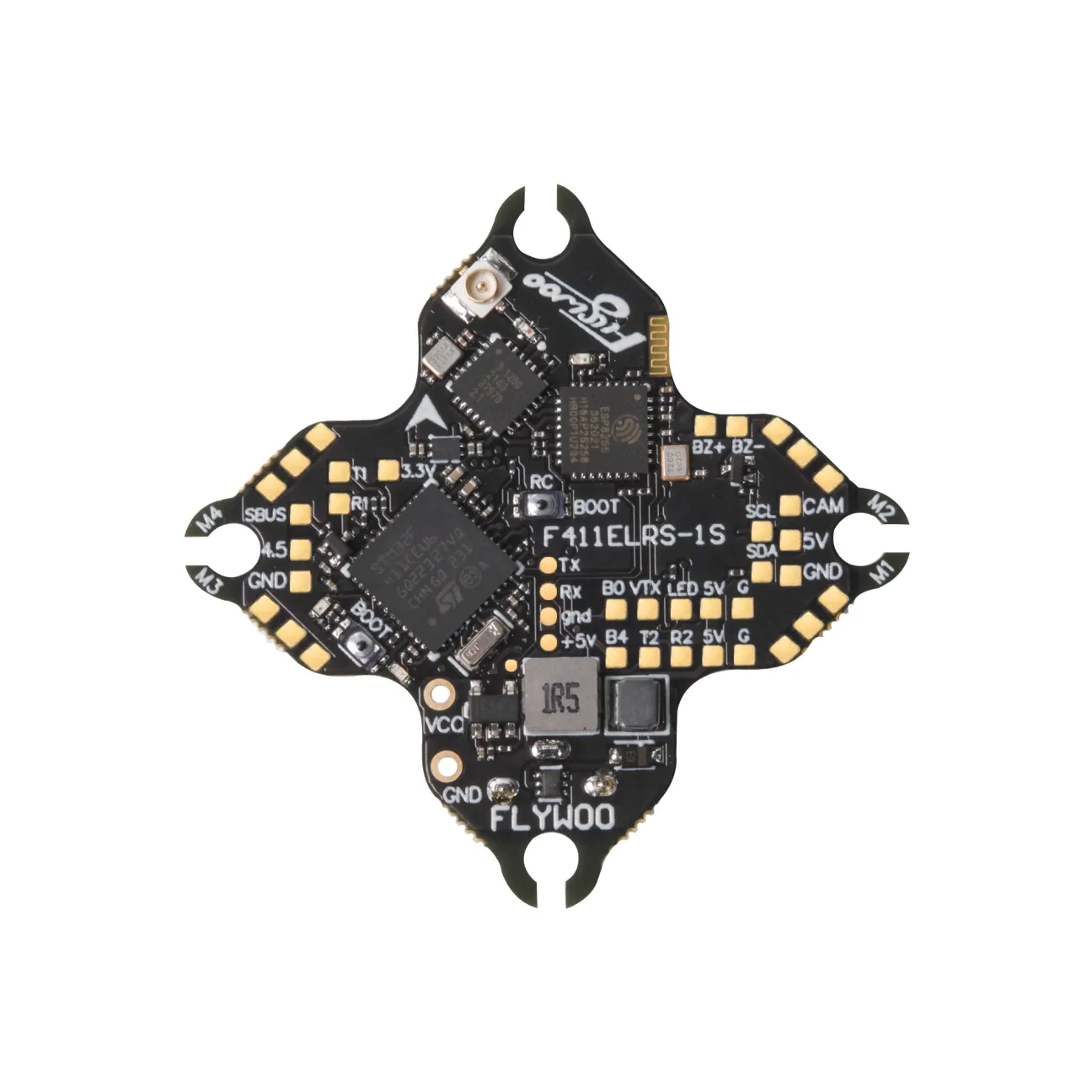

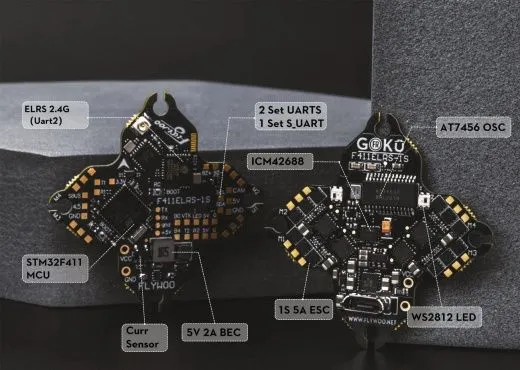

Ультралегкая и высокоинтегрированная система «всё в одном» (AIO) второго поколения, специально разработанная для построения микро-дронов классов whoop и toothpick на одном элементе питания (1S). Эта плата объединяет в компактном корпусе 25.5×25.5 мм полетный контроллер на базе STM32F411, 4-в-1 ESC на 5А с прошивкой BLHeli_S, чип OSD AT7456E, приемник ExpressLRS 2.4 ГГц, датчик тока и два адресных светодиода WS2812. При весе всего 3.7 г этот AIO представляет собой максимально простое и легкое решение для создания маневренных аналоговых дронов, идеально подходящее как для начинающих, так и для опытных пилотов, ценящих минимализм и эффективность.

Общие характеристики
— Тип: Интегрированная система «всё в одном» (AIO): полетный контроллер (FC) + 4-в-1 регулятор скорости (ESC) + приемник ELRS + OSD
— Модель: GOKU Versatile F411 ELRS 1S 5A AIO V2.0
— Основной микроконтроллер (MCU): STM32F411CEU6
— Гироскоп/Акселерометр: ICM42688
— Встроенный приемник: ExpressLRS 2.4 ГГц (UART2)
— OSD: AT7456E
— Назначение: Ультралегкие микро-дроны (whoop, toothpick) на 1S питании с аналоговыми FPV-системами
— Входное напряжение: 1S LiPo/LiHV (3.0–4.35 В)
— Крепление: 25.5×25.5 мм (M2)

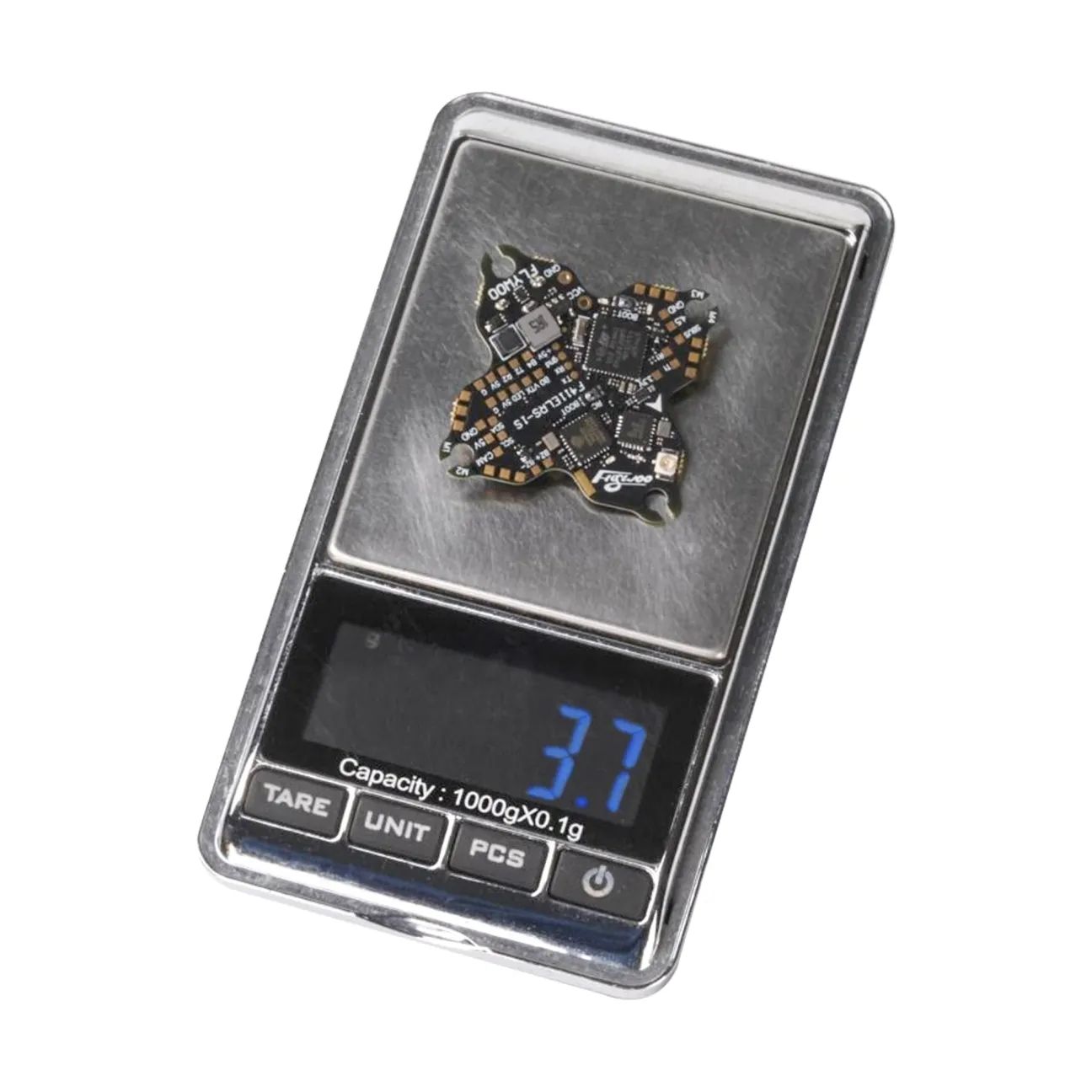

— Вес: 3.7 г

Ключевые особенности
— Максимальная интеграция в минимальном весе: Объединение полетного контроллера, ESC, приемника ELRS, OSD, датчика тока и светодиодов в плате весом 3.7 г избавляет от необходимости подключать внешние модули, экономя место и упрощая сборку.
— Готовая связь ELRS «из коробки»: Встроенный приемник ExpressLRS 2.4 ГГц обеспечивает стабильную и отзывчивую связь с низкой задержкой, исключая необходимость в покупке и подключении отдельного приемника.
— Полная информация в OSD: Чип AT7456E позволяет выводить на аналоговое видео телеметрию — напряжение батареи, время полета, уровень сигнала и другие параметры, что критически важно для контроля в полете.
— Продуманная компоновка для легкой сборки: Разумное расположение компонентов и наличие нескольких портов (2 аппаратных UART, Soft Serial, I2C) позволяют при необходимости подключать дополнительное оборудование, например, внешний GPS, не усложняя конструкцию.
— Достаточная мощность для микро-моторов: ESC на 5А с поддержкой DShot600 идеально подходит для популярных микро-моторов размеров 0802, 1002, 1102, обеспечивая плавное и точное управление.
— Визуальная обратная связь: Два встроенных адресных светодиода WS2812 можно запрограммировать для индикации статуса дрона или просто для создания эффектного внешнего вида.

Технические характеристики

Параметры полетного контроллера (FC)
— Основной чип: STM32F411CEU6
— Гироскоп: ICM42688
— OSD: AT7456E
— Датчик тока: Встроенный
— Светодиоды: 2× WS2812
— Порты UART: 2 аппаратных (UART1, UART2 — занят ELRS), 1 программный (Soft Serial)
— Интерфейс I2C: 1 порт
— BEC: 5V / 2A (макс.)
— Прошивка: FLYWOOF411_5IN1_AIO (Betaflight)

*Параметры 4-в-1 регулятора (ESC)*
— Микроконтроллер: EFM8BB21 (8-бит)
— Прошивка: BLHeli_S (O_H_5_REV16_8.HEX)
— Входное напряжение: 1S LiPo
— Непрерывный ток: 4×5 А
— Поддерживаемые протоколы: DShot150/300/600

Область применения
— Ультралегкие whoop-дроны для полетов в помещении.
— Компактные toothpick-дроны для парковых и гоночных трасс.
— Максимально простые и доступные сборки для начинающих пилотов.
— Любые 1S микро-дроны, где критически важен минимальный вес.

Комплектация
— 1× Плата GOKU Versatile F411 ELRS 1S 5A AIO V2.0
— 1× Комплект крепежных винтов M2

Примечание: Камера, видеопередатчик и моторы приобретаются отдельно. Контроллер предназначен для аналоговых систем.

Варианты исполнения и коммерческое предложение
— Данная модель представлена в единственной конфигурации. Для уточнения возможностей поставки оптовых партий и получения коммерческого предложения обратитесь к менеджерам.
— Чтобы получить коммерческое предложение (КП), нажмите кнопку «Запросить КП» в карточке товара. Менеджер сформирует для вас индивидуальное предложение с учетом нужного количества и сроков поставки.
