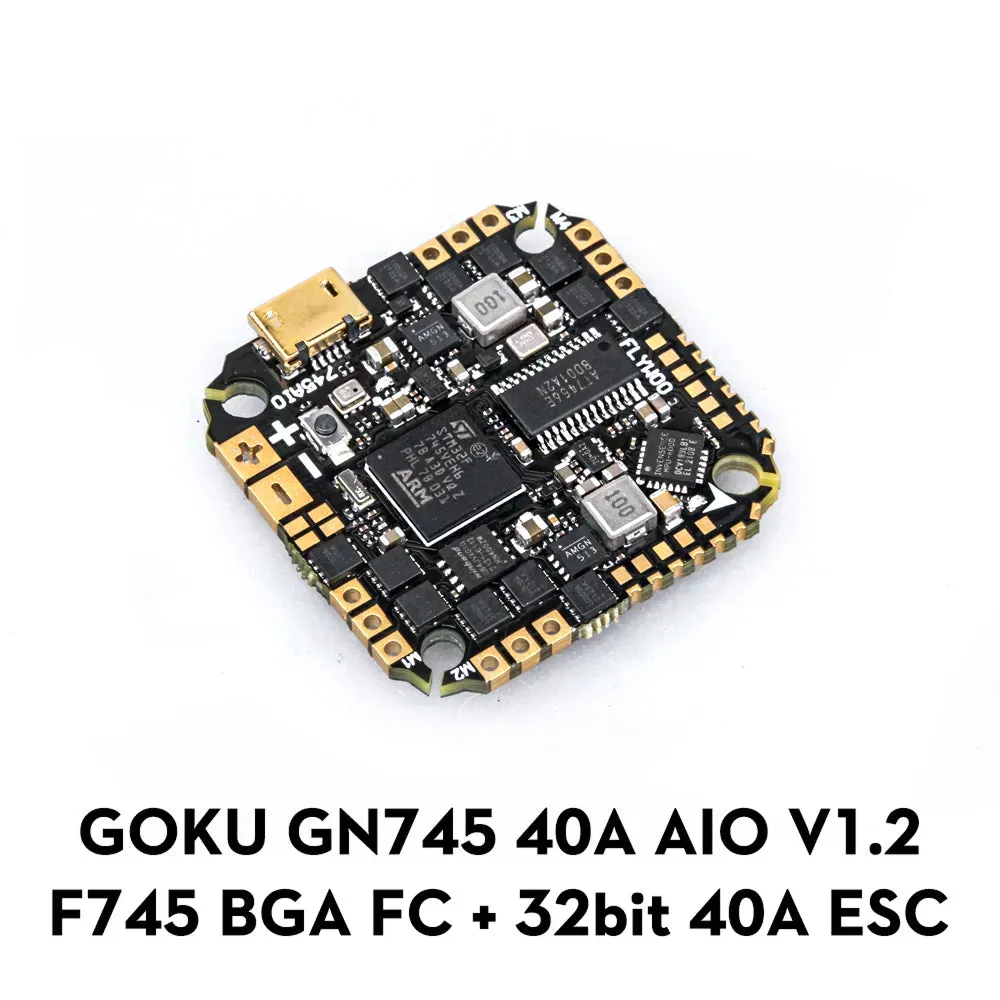

Полетный контроллер и ESC стек GOKU GN745 40A AIO BL_32 V1.2 (MPU6000)

Описание "Полетный контроллер и ESC стек GOKU GN745 40A AIO BL_32 V1.2 (MPU6000)"

Флагманская интегрированная система «всё в одном» (AIO) версии V1.2, объединяющая высокопроизводительный полетный контроллер на базе STM32F745 и мощный 4-в-1 ESC на 40А с прошивкой BLHeli_32. Эта плата представляет собой максимально интегрированное решение для самых требовательных FPV-проектов, предлагая непревзойденную производительность, стабильность и богатую функциональность. Контроллер оснащен проверенным гироскопом MPU6000, барометром BMP280, 8 МБ Blackbox, 7 полноценными UART-портами, двойным BEC 5V/2A и 9V/1.5A, а также 4 адресными светодиодами WS2812. Версия V1.2 получила увеличенный объем Flash-памяти до 1 МБ и улучшенную разводку платы с увеличенными площадками для пайки. Это идеальный выбор для построения профессиональных гоночных, фристайл и long-range дронов на питании 2-6S.

Общие характеристики
— Тип: Интегрированная система «всё в одном» (AIO): полетный контроллер (FC) + 4-в-1 регулятор скорости (ESC)
— Модель: GOKU GN745 40A AIO BL_32 V1.2
— Основной микроконтроллер (MCU): STM32F745 (216 МГц, 1 МБ Flash)
— Гироскоп/Акселерометр: MPU6000 (SPI)
— Прошивка ESC: BLHeli_32
— Встроенная память Blackbox: 8 МБ
— Барометр: BMP280
— Назначение: Профессиональные гоночные, фристайл и long-range дроны на 2-6S
— Крепление: 25.5×25.5 мм (M3)
— Габариты: 33.5×33.5 мм
— Вес: 8.5 г

Ключевые особенности
— Флагманская производительность F7: Процессор STM32F745 с тактовой частотой 216 МГц и 1 МБ Flash-памяти обеспечивает высочайшую скорость обработки данных и поддержку самых сложных алгоритмов полета.
— Проверенная стабильность гироскопа MPU6000: Классический датчик, ставший отраслевым стандартом, гарантирует предсказуемое поведение дрона, отличную совместимость со всеми версиями прошивок и минимальную задержку.
— Продвинутые регуляторы BLHeli_32: Встроенный 4-в-1 ESC на 40А с прошивкой BLHeli_32 обеспечивает стабильную, оптимизированную работу, поддержку DShot1200, двунаправленную связь и телеметрию.
— Гибкое питание для любой периферии: Двойной BEC с выходами 9V/1.5A и 5V/2A позволяет напрямую питать как аналоговые, так и цифровые видеопередатчики без внешних преобразователей.
— Максимальная связность: 7 полноценных UART-портов и интерфейс I2C обеспечивают беспрецедентную гибкость для подключения GPS, телеметрии, внешних приемников и другого оборудования. USB VCP не занимает UART-порты.
— Улучшенная версия V1.2: Увеличенные площадки для пайки облегчают монтаж, а 1 МБ Flash-памяти обеспечивает больший объем для прошивки и будущих обновлений.

Технические характеристики

Параметры полетного контроллера (FC)
— Основной чип: STM32F745 (216 МГц, 1 МБ Flash)
— Гироскоп: MPU6000 (SPI)
— Барометр: BMP280
— OSD: AT7456E
— Blackbox: 8 МБ встроенной памяти
— Светодиоды: 4× WS2812
— Порты UART: 7 (UART1-7)
— Интерфейс I2C: 1 порт
— BEC: 9V / 1.5A, 5V / 2A, 3.3V / 0.5A
— Входное напряжение: 2–6S LiPo
— Разъем USB: Type-C (VCP, не занимает UART)
— Поддерживаемые протоколы приемника: CRSF, SBUS, iBus, Spektrum (serial)
— Прошивка: FLYWOOF745 (Betaflight/INAV)

*Параметры встроенного 4-в-1 регулятора (ESC)*
— Прошивка: BLHeli_32
— Входное напряжение: 2–6S LiPo
— Непрерывный ток: 4×40 А
— Поддерживаемые протоколы: DShot1200/600/300/150, PWM, Oneshot, Multishot

Область применения
— Профессиональные гоночные дроны классов 5-7 дюймов.
— Мощные фристайл-дроны для агрессивного пилотирования.
— Long-range дроны для экспедиционных полетов.
— Сборки, требующие максимальной надежности и стабильности работы.

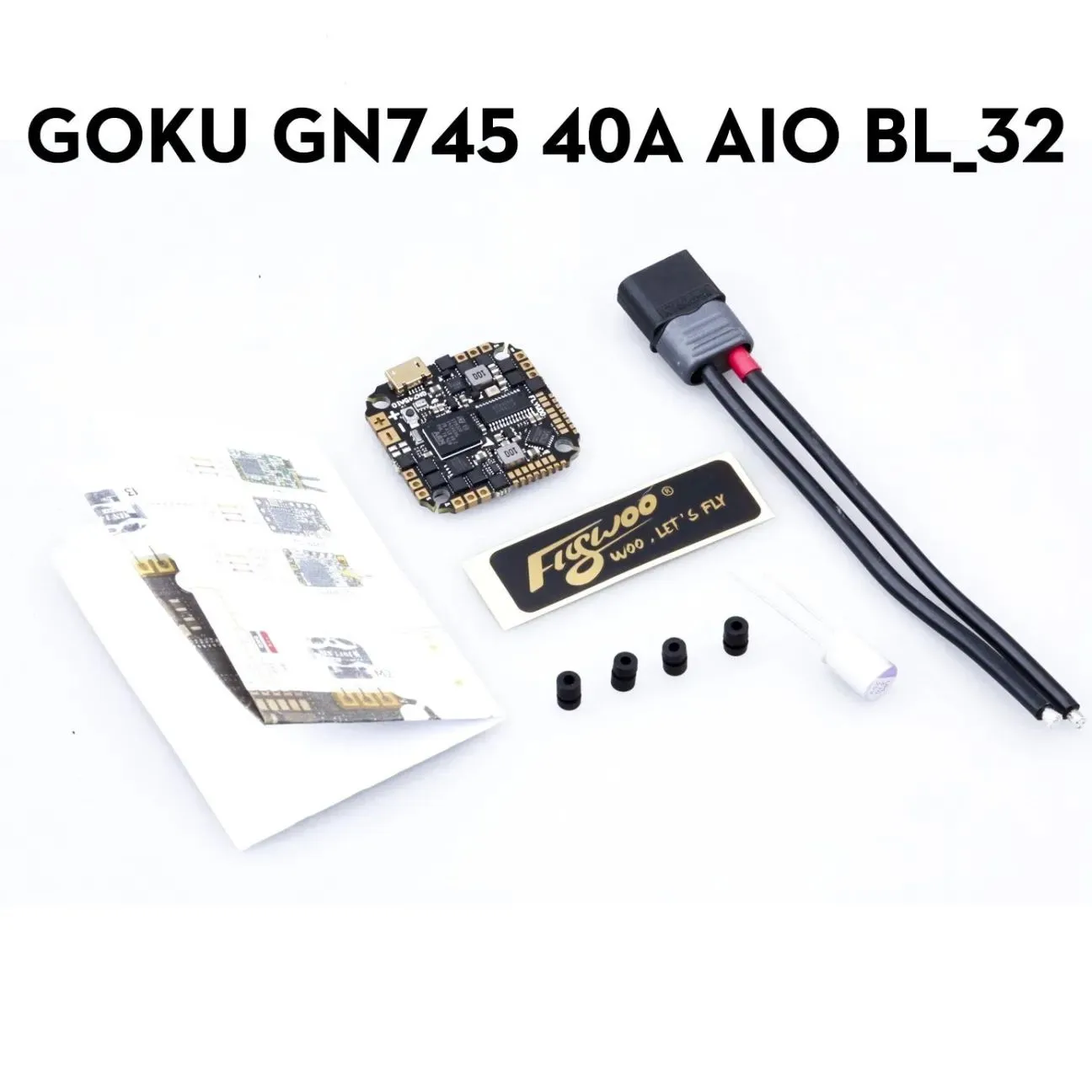

Комплектация
— 1× Контроллер GOKU GN745 40A AIO V1.2
— 1× Комплект соединительных кабелей
— 1× Комплект крепежа (винты, амортизационные шарики)
— 1× Конденсатор

Важные примечания по эксплуатации
— Плата поддерживает только последовательные протоколы приемников (PPM и PWM не поддерживаются).
— Все 7 UART-портов доступны одновременно благодаря USB VCP.

Варианты исполнения и коммерческое предложение
— Данная модель представлена в единственной конфигурации с гироскопом MPU6000 и прошивкой BLHeli_32.
