Стек GEPRC TAKER F405 BLS 100A 8S

Описание "Стек GEPRC TAKER F405 BLS 100A 8S"

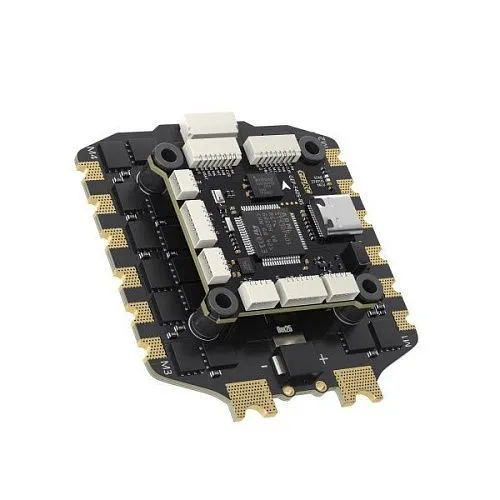

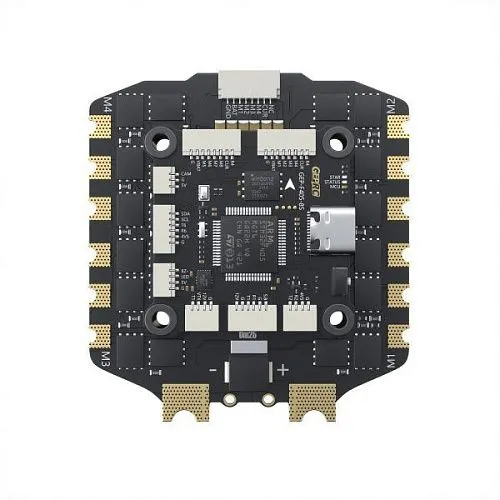

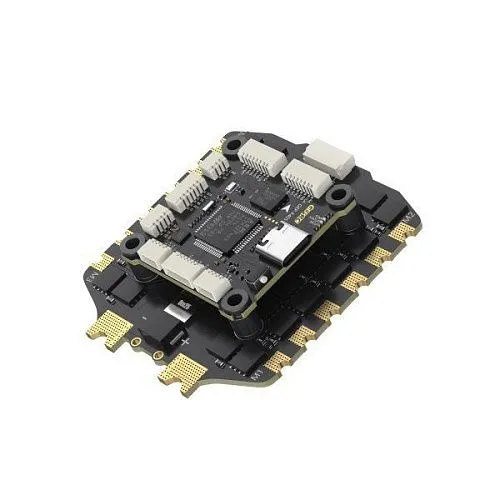

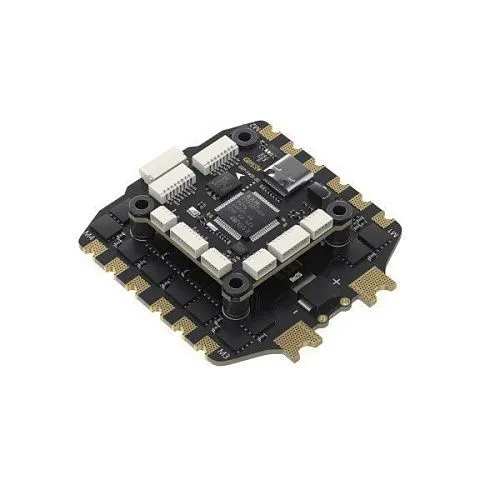

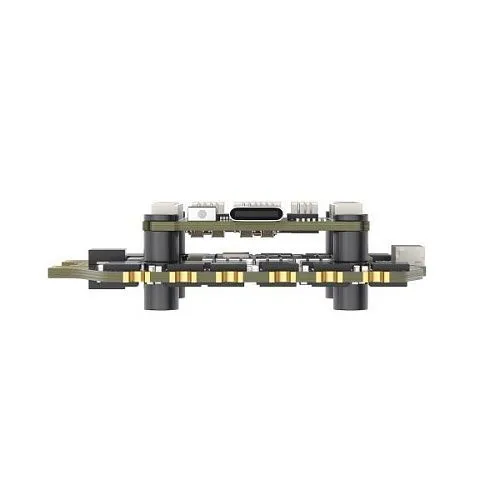

Стек GEPRC TAKER F405 BLS 100A 8S представляет собой мощную систему управления, объединяющую полетный контроллер GEP-F405-8S и высокотоковый 4-в-1 регулятор TAKER H100 8S BLS 100A. Стек разработан для тяжелых FPV-сборок, дальнобойных аппаратов и дронов, работающих с высоковольтными батареями 8S. Полетный контроллер оснащен процессором STM32F405, гироскопом ICM42688-P (SPI), встроенным барометром, Blackbox на 16 Мб, двумя независимыми BEC (5V@3A и 12V@3A) и поддержкой до 8 моторов (X8 конфигурация). Регулятор обеспечивает непрерывный ток 100A на каждый канал и пиковый 105A. Стек поддерживает питание 3–8S LiPo, оснащен 6 UART портами и прямым подключением DJI Air Unit. Комплект включает все необходимые кабели, конденсатор 50V 4700µF, силовой кабель XT90 с проводами 10 AWG и крепежные элементы.

Общие характеристики
— Тип: Стек (полетный контроллер + ESC)
— Модель: GEPRC TAKER F405 BLS 100A 8S STACK
— Бренд: GEPRC
— Полетный контроллер: GEP-F405-8S Flight Controller
— Регулятор: TAKER H100 8S BLS 100A 4IN1
— Входное напряжение: 3–8S LiPo
— Габариты: 37 × 37 мм (FC), 56.3 × 61.1 мм (ESC)
— Крепежное расстояние: 30.5 × 30.5 мм
— Вес: 37.1 г (8.3 г FC + 28.8 г ESC)

Ключевые особенности
— Полетный контроллер STM32F405: Проверенный временем 32-битный микроконтроллер на базе ядра ARM Cortex-M4 с частотой до 168 МГц обеспечивает стабильную работу и достаточную производительность для большинства FPV-задач.
— Поддержка 8S LiPo: Стек рассчитан на питание от батарей 8S, что позволяет строить мощные дальнобойные и грузовые дроны с высоким напряжением.
— Мощный регулятор 100A: 100A непрерывного и 105A пикового тока на каждый канал позволяет использовать стек с самыми мощными моторами на тяжелых дронах размером до 7 дюймов и выше.
— Поддержка X8 конфигурации: 8 выходов для моторов позволяют использовать стек на дронах с восемью моторами (X8, октокоптеры).
— Два независимых BEC: 5V@3A для питания периферии (приемник, GPS, светодиоды) и 12V@3A для питания видеопередатчика. Независимые выходы обеспечивают стабильность питания и защиту от взаимных помех.
— Прямое подключение DJI Air Unit: Специальный разъем позволяет подключать цифровую видеосистему DJI Air Unit без пайки — просто вставьте шлейф.
— Гироскоп ICM42688-P (SPI): Современный датчик с SPI-интерфейсом обеспечивает высокую скорость передачи данных, точность и устойчивость к вибрациям.
— Встроенный барометр: Позволяет использовать барометрическую высоту для режимов удержания высоты, телеметрии и полетов по маршруту.
— Blackbox 16 Мб: Встроенная флеш-память для записи логов полета, что упрощает настройку PID и диагностику.
— 6 UART портов: Достаточное количество портов для подключения GPS, телеметрии, внешних приемников и других периферийных устройств.
— Встроенный LC-фильтр: Обеспечивает чистое питание для видеопередатчика, снижая уровень шумов и помех в изображении.
— USB Type-C: Современный разъем для подключения к компьютеру — удобство и надежность.
— Plug-and-play монтаж: Все разъемы для подключения периферии входят в комплект, что минимизирует необходимость пайки.
— Увеличенный конденсатор в комплекте: Конденсатор 50V 4700µF для эффективного сглаживания пульсаций питания при высоких нагрузках.
— Полная комплектация: В набор входят все необходимые кабели для подключения DJI Air Unit, VTX, камеры, приемника, силовой кабель XT90 с проводами 10 AWG, а также винты, гайки и виброгасящие прокладки.

Технические характеристики
— Полетный контроллер GEP-F405-8S:
— MCU: STM32F405
— Гироскоп: ICM42688-P (SPI)
— Blackbox: 16 Мб (встроенная флеш-память)
— Барометр: встроенный
— USB: Type-C
— OSD: Betaflight OSD с чипом AT7456E
— BEC: 5V@3A, 12V@3A (два независимых)
— Целевая прошивка: GEPRCF405_8S
— UART порты: 6
— Motor outputs: M1–M8 (поддержка до 8 моторов)
— LC-фильтр: встроенный
— Размер: 37 × 37 мм
— Крепление: 30.5 × 30.5 мм
— Вес: 8.3 г

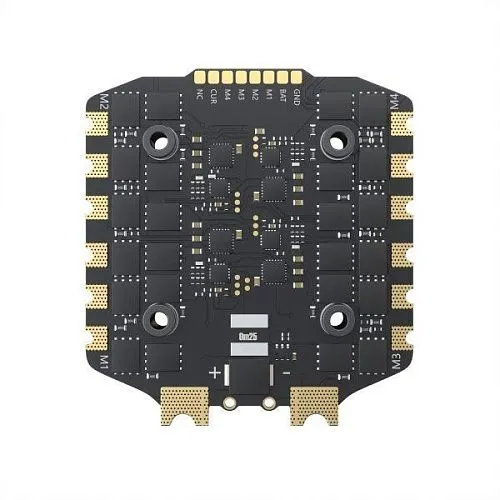

— Регулятор TAKER H100 8S BLS 100A 4IN1:
— Входное напряжение: 3–8S LiPo
— Токовый датчик: поддерживается (калибровка 200)
— Непрерывный ток: 100A (на канал)
— Пиковый ток: 105A (5 секунд, на канал)
— Поддерживаемые протоколы: DShot 150/300/600
— Размер: 56.3 × 61.1 мм
— Крепление: 30.5 × 30.5 мм
— Вес: 28.8 г
— Целевая прошивка: B_X_3

Область применения
— Тяжелые дроны 6–7 дюймов и выше: 100A тока на канал позволяет использовать стек с мощными моторами на тяжелых дальнобойных и грузовых дронах.
— Дальнобойные полеты (Long Range): Поддержка 8S и высокий ток обеспечивают стабильную работу на больших дистанциях с тяжелыми батареями.
— X8 и октокоптеры: Поддержка 8 выходов для моторов позволяет строить многомоторные платформы с повышенной грузоподъемностью.
— Сборки с DJI Air Unit: Прямое подключение цифровой видеосистемы без пайки упрощает сборку.
— Профессиональная аэросъемка: Высокая производительность и надежность обеспечивают стабильную работу в коммерческих проектах.
— Грузовые и промышленные БПЛА: Может применяться в беспилотных системах, несущих тяжелую полезную нагрузку.
— БПЛА двойного назначения: Может применяться в тяжелых тактических и служебных беспилотных системах.

Важные примечания
— Стек имеет два независимых BEC — 5V@3A для периферии и 12V@3A для видеопередатчика. Соблюдайте правильное подключение.
— Прямое подключение DJI Air Unit возможно через специальный разъем — кабель входит в комплект.
— В комплект входят конденсатор 50V 4700µF — используйте его для снижения пульсаций питания, особенно при использовании длинных силовых проводов.
— Стек поддерживает X8 конфигурацию — для использования 8 моторов подключите дополнительные моторы к выходам M5–M8.
— Для подключения к компьютеру используется USB Type-C.
— При прошивке полетного контроллера необходимо использовать целевую прошивку GEPRCF405_8S и следовать инструкциям из раздела Changelog.

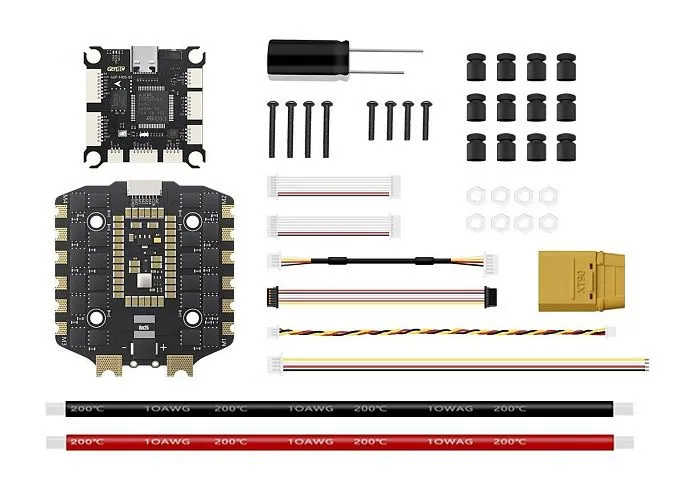

Комплектация
— Полетный контроллер GEP-F405-8S — 1 шт.
— Регулятор TAKER H100 8S BLS 100A 4IN1 — 1 шт.
— Конденсатор 50V 4700µF — 1 шт.
— Кабель для подключения DJI Air Unit (SH1.0 6pin 100 мм) — 1 шт.
— Адаптерные кабели для подключения к FC (SH1.0 8pin 30 мм) — 2 шт.
— Кабель для подключения приемника (SH1.0 4pin 150 мм) — 1 шт.
— Кабель для подключения камеры (SH1.0-SH1.25 3pin 135 мм) — 1 шт.
— Кабель для подключения VTX (SH1.0 4pin-6pin 100 мм) — 1 шт.
— Разъем XT90 — 1 шт.
— Силовой кабель (красный и черный, 10 AWG, 240 мм) — 1 комплект
— Винты M3×30 — 4 шт.
— Винты M3×25 — 4 шт.
— Нейлоновые гайки M3 — 8 шт.
— Силиконовые антивибрационные прокладки M3 — 12 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации.
