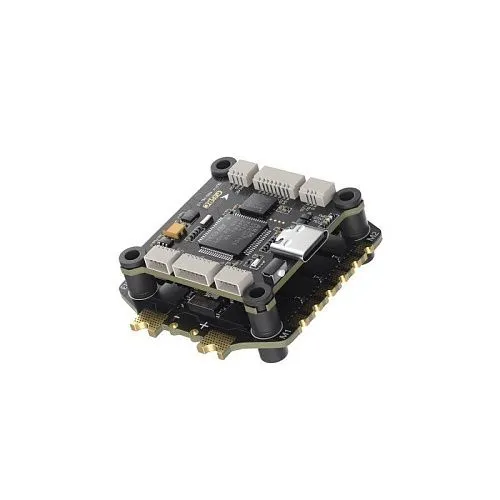

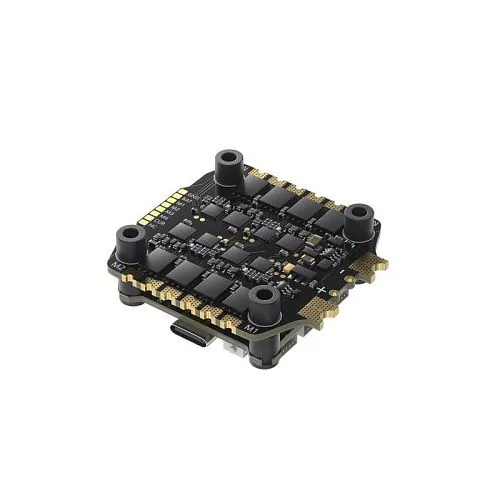

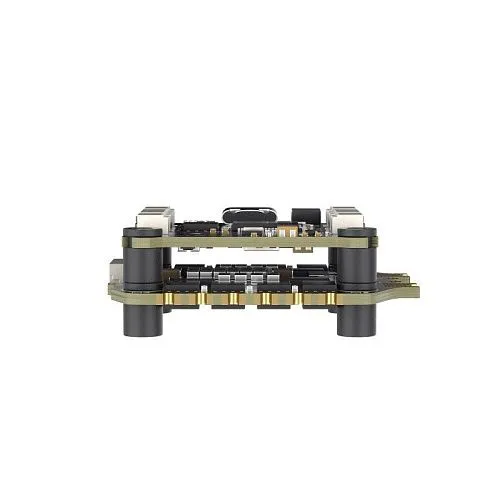

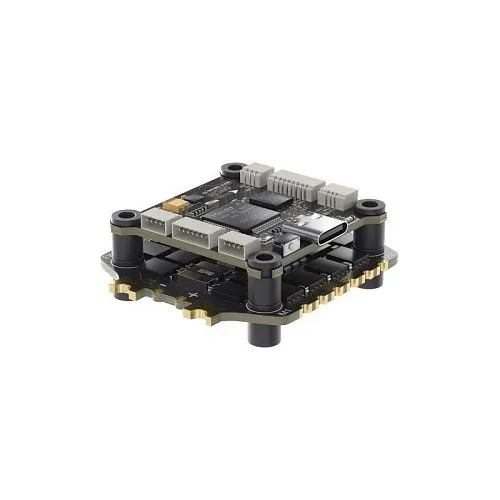

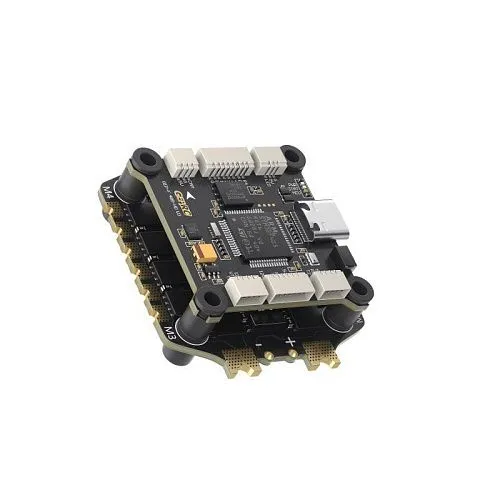

Стек GEPRC TAKER F405 BLS 65A V2

Описание "Стек GEPRC TAKER F405 BLS 65A V2"

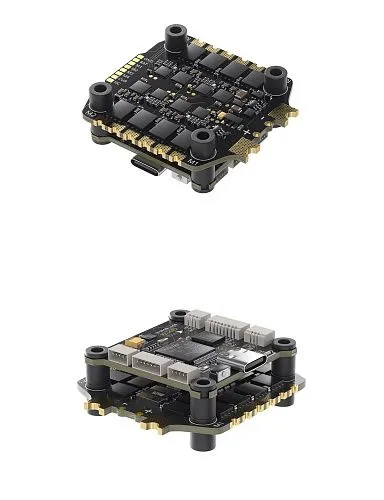

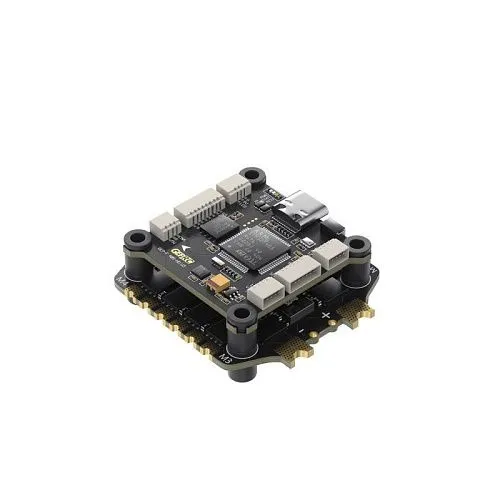

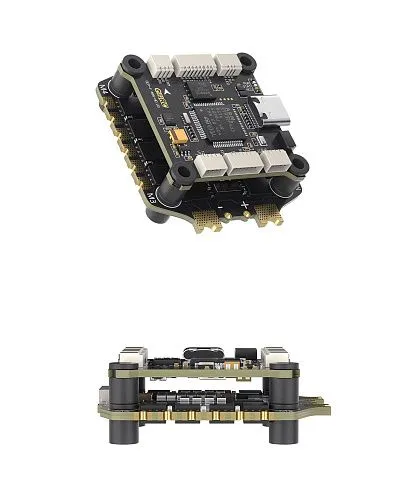

Стек GEPRC TAKER F405 BLS 65A V2 представляет собой высокопроизводительную систему управления, объединяющую полетный контроллер GEP-F405-HD V3 и 4-в-1 регулятор TAKER H65 8S BLS 65A. Стек разработан для FPV-дронов классов 5–6 дюймов, требующих надежности и отличной управляемости. Полетный контроллер оснащен процессором STM32F405, гироскопом ICM42688-P (SPI), встроенным барометром, Blackbox на 16 Мб, двумя независимыми BEC (5V@3A и 12V@2.5A), поддержкой до 6 моторов и прямым подключением DJI Air Unit. Регулятор обеспечивает непрерывный ток 65A на каждый канал и пиковый 70A. Стек поддерживает питание 3–6S LiPo, оснащен 6 UART портами и встроенным LC-фильтром. Комплект включает все необходимые кабели, конденсатор, силовой кабель XT60 и крепежные элементы.

Общие характеристики
— Тип: Стек (полетный контроллер + ESC)
— Модель: GEPRC TAKER F405 BLS 65A V2 STACK
— Бренд: GEPRC
— Полетный контроллер: GEP-F405-HD V3
— Регулятор: TAKER H65 8S BLS 65A 4IN1
— Входное напряжение: 3–6S LiPo (регулятор поддерживает до 8S)
— Габариты: 37.15 × 37.15 мм (FC), 42 × 45.7 мм (ESC)
— Крепежное расстояние: 30.5 × 30.5 мм
— Вес: 22.2 г (7.3 г FC + 14.9 г ESC)

Ключевые особенности
— Полетный контроллер STM32F405: Проверенный временем 32-битный микроконтроллер на базе ядра ARM Cortex-M4 с частотой до 168 МГц обеспечивает стабильную работу и достаточную производительность для большинства FPV-задач.
— Гироскоп ICM42688-P (SPI): Современный датчик с SPI-интерфейсом обеспечивает высокую скорость передачи данных, точность и устойчивость к вибрациям.
— Встроенный барометр: Позволяет использовать барометрическую высоту для режимов удержания высоты, телеметрии и полетов по маршруту.
— Мощный регулятор 65A: 65A непрерывного и 70A пикового тока на каждый канал позволяет использовать стек с мощными моторами на дронах размером до 5–6 дюймов.
— Два независимых BEC: 5V@3A для питания периферии (приемник, GPS, светодиоды) и 12V@2.5A для питания видеопередатчика. Независимые выходы обеспечивают стабильность питания и защиту от взаимных помех.
— Прямое подключение DJI Air Unit: Специальный разъем позволяет подключать цифровую видеосистему DJI Air Unit без пайки — просто вставьте шлейф.
— 6 UART портов: Достаточное количество портов для подключения GPS, телеметрии, внешних приемников и других периферийных устройств.
— Поддержка до 6 моторов: Возможность подключения до 6 моторов позволяет использовать контроллер на дронах с нетрадиционной конфигурацией (X8, Hexacopter — при использовании дополнительных выходов на ESC).
— Blackbox 16 Мб: Встроенная флеш-память для записи логов полета, что упрощает настройку PID и диагностику.
— Встроенный LC-фильтр: Обеспечивает чистое питание для видеопередатчика, снижая уровень шумов и помех в изображении.
— USB Type-C: Современный разъем для подключения к компьютеру — удобство и надежность.
— Plug-and-play монтаж: Все разъемы для подключения периферии входят в комплект, что минимизирует необходимость пайки.
— Версия V2: Улучшенная версия стека с оптимизированной компоновкой и повышенной надежностью.

Технические характеристики

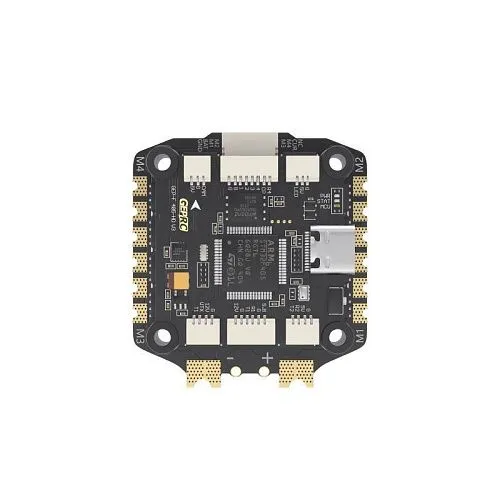

— Полетный контроллер GEP-F405-HD V3:
— MCU: STM32F405
— Гироскоп: ICM42688-P (SPI)
— Blackbox: 16 Мб (встроенная флеш-память)
— Барометр: встроенный
— USB: Type-C
— OSD: Betaflight OSD с чипом AT7456E
— BEC: 5V@3A, 12V@2.5A (два независимых)
— Целевая прошивка: GEPRCF405
— UART порты: 6
— Motor outputs: M1–M6
— LC-фильтр: встроенный
— Размер: 37.15 × 37.15 мм
— Крепление: 30.5 × 30.5 мм
— Вес: 7.3 г

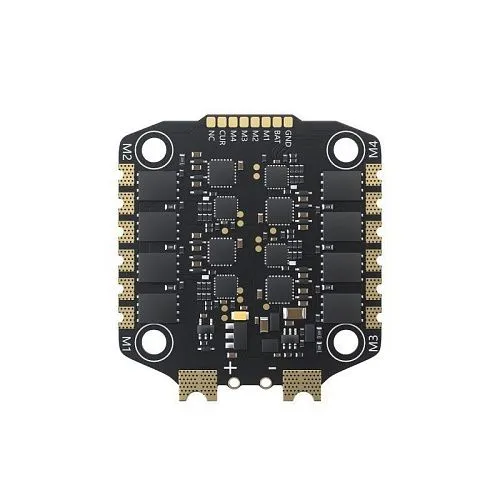

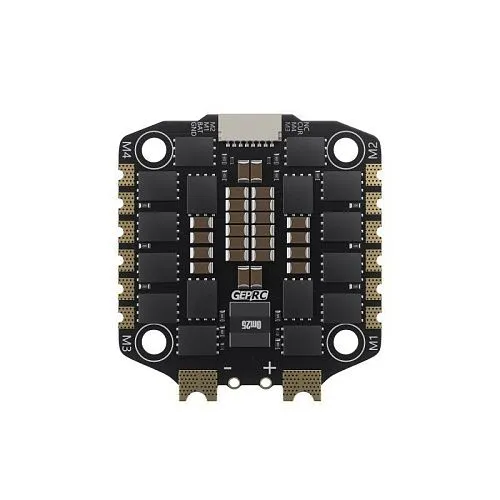

— Регулятор TAKER H65 8S BLS 65A 4IN1:
— Входное напряжение: 3–8S LiPo (стек ограничен 3–6S)
— Токовый датчик: поддерживается
— Непрерывный ток: 65A (на канал)
— Пиковый ток: 70A (5 секунд, на канал)
— Поддерживаемые протоколы: DShot 150/300/600
— Размер: 42 × 45.7 мм
— Крепление: 30.5 × 30.5 мм
— Вес: 14.9 г
— Целевая прошивка: B_X_30

Область применения
— FPV-дроны 5–6 дюймов: 65A тока на канал достаточно для мощных фристайл, гоночных и дальнобойных сборок.
— Сборки с DJI Air Unit: Прямое подключение цифровой видеосистемы без пайки упрощает сборку.
— Дальнобойные полеты (Long Range): Встроенный барометр и 6 UART портов для GPS позволяют строить дальнобойные аппараты с функциями позиционирования.
— Кинематографические дроны (Cinewhoop): Два независимых BEC и LC-фильтр обеспечивают чистое питание для видеопередатчика и стабильную работу камеры.
— FPV-фристайл и гонки: Надежный процессор F405 и современный гироскоп обеспечивают отличную управляемость.
— Профессиональная аэросъемка: Высокая производительность и надежность обеспечивают стабильную работу в коммерческих проектах.
— БПЛА двойного назначения: Может применяться в служебных беспилотных системах, требующих высокой надежности.

Важные примечания
— Стек имеет два независимых BEC — 5V@3A для периферии и 12V@2.5A для видеопередатчика. Соблюдайте правильное подключение.
— Прямое подключение DJI Air Unit возможно через специальный разъем — кабель входит в комплект.
— Встроенный LC-фильтр обеспечивает чистое питание видеопередатчика, что снижает уровень шумов в изображении.
— Регулятор поддерживает напряжение до 8S, но стек в сборе рассчитан на питание 3–6S LiPo (ограничено полетным контроллером).
— Для подключения к компьютеру используется USB Type-C.

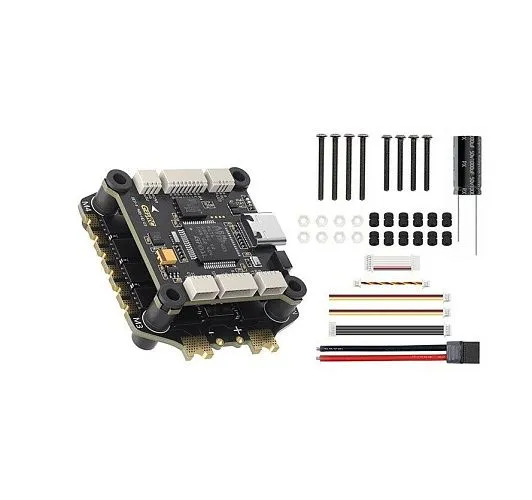

Комплектация
— Полетный контроллер GEP-F405-HD V3 — 1 шт.
— Регулятор TAKER H65 8S BLS 65A 4IN1 — 1 шт.
— Конденсатор — 1 шт.
— Кабель для подключения DJI Air Unit — 1 шт.
— Адаптерный кабель для подключения к FC — 1 шт.
— Кабель для подключения приемника (SH1.0 4pin силиконовый) — 2 шт.
— Кабель для подключения камеры — 1 шт.
— Силовой кабель XT60 — 1 шт.
— Винты M3×30 — 4 шт.
— Винты M3×25 — 4 шт.
— Нейлоновые гайки M3 — 8 шт.
— Силиконовые антивибрационные прокладки — 8 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации.
