Стек GEPRC TAKER F722 BT 8Bit 65A

Описание "Стек GEPRC TAKER F722 BT 8Bit 65A"

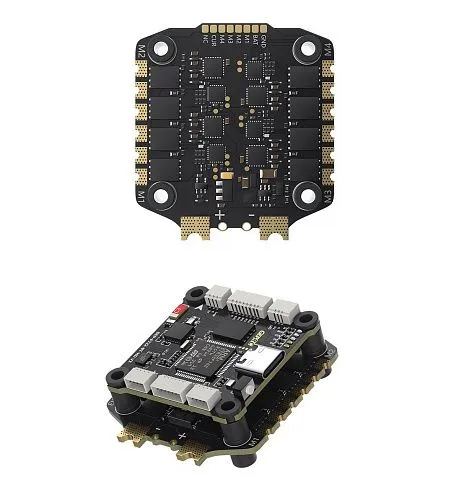

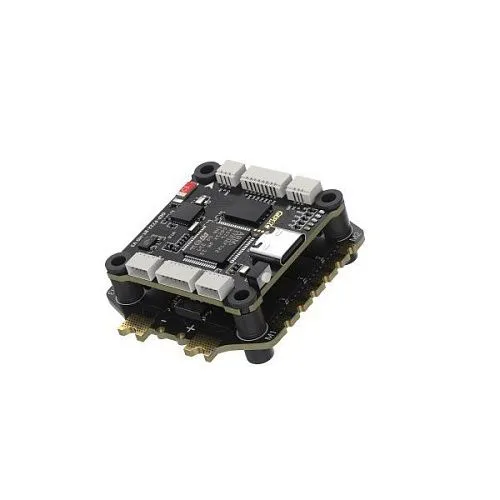

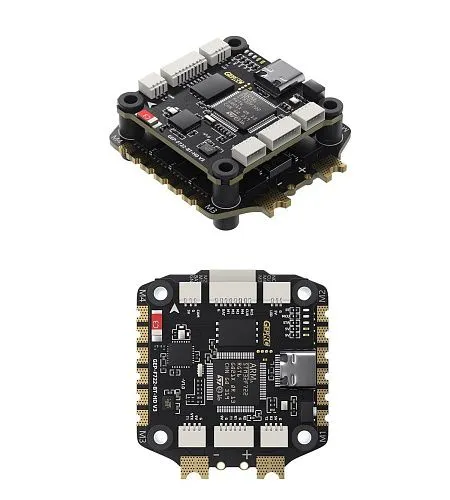

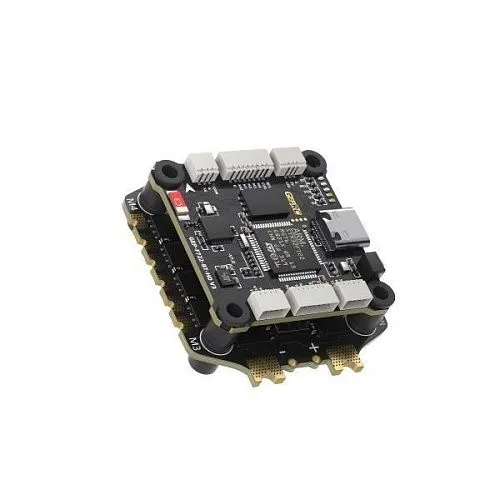

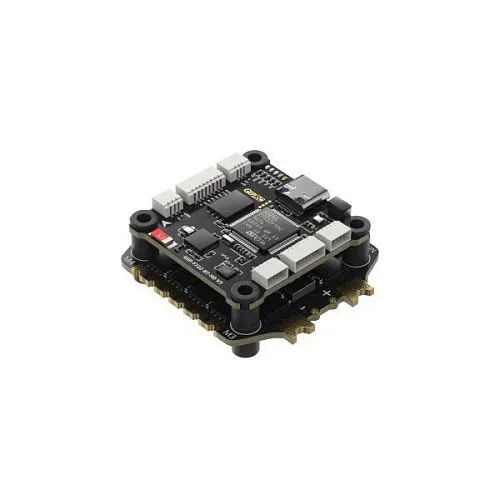

Стек GEPRC TAKER F722 BT 8Bit 65A представляет собой высокопроизводительную систему управления, объединяющую полетный контроллер GEP-F722-BT-HD V3 и 4-в-1 регулятор TAKER H65 8S BLS 65A. Стек разработан для FPV-дронов классов 5–6 дюймов, требующих высокой мощности и надежности. Полетный контроллер оснащен процессором STM32F722, гироскопом ICM42688-P (SPI), встроенным барометром, Blackbox на 512 Мб и поддержкой Bluetooth для беспроводной настройки. Регулятор обеспечивает непрерывный ток 65A на каждый канал и пиковый 70A. Стек поддерживает питание 3–6S LiPo (регулятор поддерживает до 8S, но стек ограничен 6S), оснащен двумя независимыми BEC (5V@3A и 9V@2.5A), 5 UART портами и прямым подключением DJI Air Unit. Комплект включает все необходимые кабели, конденсатор, силовой кабель XT60 и крепежные элементы.

Важное примечание: В связи с временными аппаратными изменениями, текущая партия стека не поддерживает беспроводную настройку параметров по Bluetooth. Все остальные технические характеристики и летные качества остаются неизменными. Возобновление работы функции будет объявлено дополнительно.

Общие характеристики
— Тип: Стек (полетный контроллер + ESC)
— Модель: TAKER F722 BT 8Bit 65A STACK
— Бренд: GEPRC
— Полетный контроллер: GEP-F722-BT-HD V3
— Регулятор: TAKER H65 8S BLS 65A 4IN1
— Входное напряжение: 3–6S LiPo (регулятор поддерживает до 8S)
— Габариты: 36.9 × 36.9 мм (FC), 42 × 45.7 мм (ESC)
— Крепежное расстояние: 30.5 × 30.5 мм
— Вес: 23.1 г (8.2 г FC + 14.9 г ESC)

Ключевые особенности
— Полетный контроллер STM32F722: Высокопроизводительный 32-битный микроконтроллер на базе ядра ARM Cortex-M7 с частотой до 216 МГц обеспечивает быструю обработку данных и поддержку сложных алгоритмов.
— Беспроводная настройка по Bluetooth: Возможность настройки параметров полетного контроллера через мобильное приложение без подключения к компьютеру (в текущей партии временно недоступна).
— Blackbox 512 Мб: Огромный объем встроенной флеш-памяти для записи логов полета — достаточно для множества полетов без необходимости частой выгрузки данных.
— Гироскоп ICM42688-P (SPI): Современный датчик с SPI-интерфейсом обеспечивает высокую скорость передачи данных, точность и устойчивость к вибрациям.
— Встроенный барометр: Позволяет использовать барометрическую высоту для режимов удержания высоты, телеметрии и полетов по маршруту.
— Мощный регулятор 65A: 65A непрерывного и 70A пикового тока на каждый канал позволяет использовать стек с мощными моторами на дронах размером до 5–6 дюймов.
— Два независимых BEC: 5V@3A для питания периферии (приемник, GPS, светодиоды) и 9V@2.5A для питания видеопередатчика. Независимые выходы обеспечивают стабильность питания и защиту от взаимных помех.
— Прямое подключение DJI Air Unit: Специальный разъем позволяет подключать цифровую видеосистему DJI Air Unit без пайки — просто вставьте шлейф.
— 5 UART портов: Достаточное количество портов для подключения GPS, телеметрии, внешних приемников и других периферийных устройств.
— Встроенный LC-фильтр: Обеспечивает чистое питание для видеопередатчика, снижая уровень шумов и помех в изображении.
— USB Type-C: Современный разъем для подключения к компьютеру — удобство и надежность.
— Plug-and-play монтаж: Все разъемы для подключения периферии входят в комплект, что минимизирует необходимость пайки.
— Полная комплектация: В набор входят все необходимые кабели для подключения DJI Air Unit (O3 3-в-1), VTX, камеры, приемника, силовой кабель XT60, а также винты, гайки и виброгасящие прокладки.

Технические характеристики

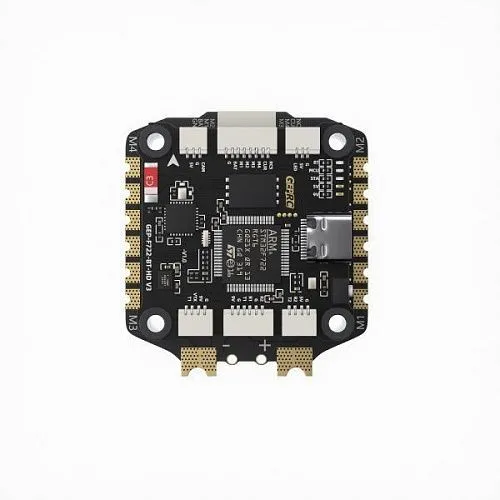

— Полетный контроллер GEP-F722-BT-HD V3:
— MCU: STM32F722
— Гироскоп: ICM42688-P (SPI)
— Blackbox: 512 Мб (встроенная флеш-память)
— Барометр: встроенный
— Bluetooth: поддерживается (UART4)
— USB: Type-C
— OSD: Betaflight OSD с чипом AT7456E
— BEC: 5V@3A, 9V@2.5A (два независимых)
— Целевая прошивка: GEPRCF722_BT_HD_V3
— UART порты: 5 (UART4 зарезервирован под Bluetooth)
— LC-фильтр: встроенный
— Размер: 36.9 × 36.9 мм
— Крепление: 30.5 × 30.5 мм
— Вес: 8.2 г

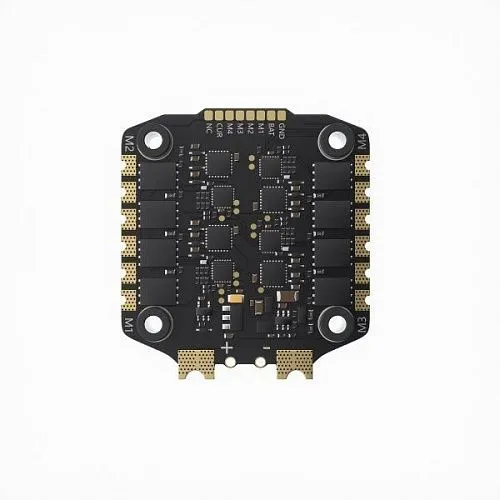

— Регулятор TAKER H65 8S BLS 65A 4IN1:
— Входное напряжение: 3–8S LiPo (стек ограничен 3–6S)
— Токовый датчик: поддерживается
— Непрерывный ток: 65A (на канал)
— Пиковый ток: 70A (5 секунд, на канал)
— Поддерживаемые протоколы: DShot 150/300/600
— Размер: 42 × 45.7 мм
— Крепление: 30.5 × 30.5 мм
— Вес: 14.9 г
— Целевая прошивка: B_X_30

Область применения
— FPV-дроны 5–6 дюймов: 65A тока на канал достаточно для мощных фристайл, гоночных и дальнобойных сборок.
— Сборки с DJI Air Unit: Прямое подключение цифровой видеосистемы без пайки упрощает сборку.
— Дальнобойные полеты (Long Range): Встроенный барометр и поддержка GPS через UART позволяют строить дальнобойные аппараты с функциями позиционирования.
— Кинематографические дроны (Cinewhoop): Два независимых BEC и LC-фильтр обеспечивают чистое питание для видеопередатчика и стабильную работу камеры.
— FPV-фристайл и гонки: Высокая производительность процессора F722 и современный гироскоп обеспечивают отличную управляемость.
— Профессиональная аэросъемка: Высокая производительность и надежность обеспечивают стабильную работу в коммерческих проектах.
— БПЛА двойного назначения: Может применяться в служебных беспилотных системах, требующих высокой производительности.

Важные примечания
— В связи с временными аппаратными изменениями, текущая партия стека не поддерживает Bluetooth-настройку. Все остальные характеристики остаются неизменными.
— Стек имеет два независимых BEC — 5V@3A для периферии и 9V@2.5A для видеопередатчика. Соблюдайте правильное подключение.
— Прямое подключение DJI Air Unit возможно через специальный разъем — кабель O3 3-в-1 входит в комплект.
— Встроенный LC-фильтр обеспечивает чистое питание видеопередатчика, что снижает уровень шумов в изображении.
— Регулятор поддерживает напряжение до 8S, но стек в сборе рассчитан на питание 3–6S LiPo (ограничено полетным контроллером).
— Для подключения к компьютеру используется USB Type-C.

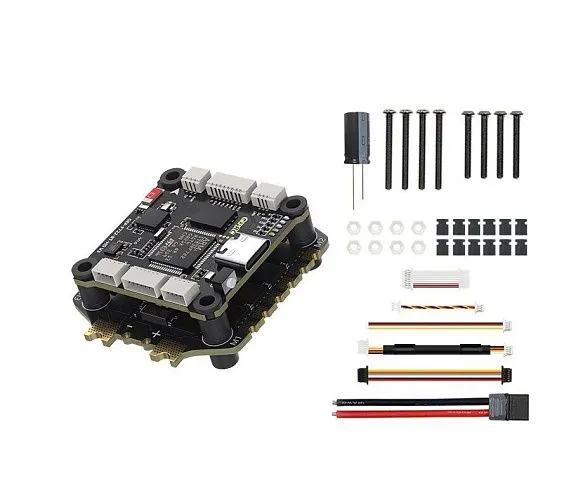

Комплектация
— Полетный контроллер GEP-F722-BT-HD V3 — 1 шт.
— Регулятор TAKER H65 8S BLS 65A 4IN1 — 1 шт.
— Конденсатор — 1 шт.
— Кабель O3 3-в-1 для подключения DJI Air Unit — 1 шт.
— Адаптерный кабель для подключения к FC — 1 шт.
— Кабель для подключения приемника (SH1.0 4pin силиконовый) — 1 шт.
— Кабель для подключения камеры — 1 шт.
— Кабель для подключения VTX — 1 шт.
— Силовой кабель XT60 — 1 шт.
— Винты M3×30 — 4 шт.
— Винты M3×25 — 4 шт.
— Нейлоновые гайки M3 — 8 шт.
— Силиконовые антивибрационные прокладки M3 — 12 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации.
— Чтобы получить коммерческое предложение (КП), уточнить наличие нужного варианта и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
