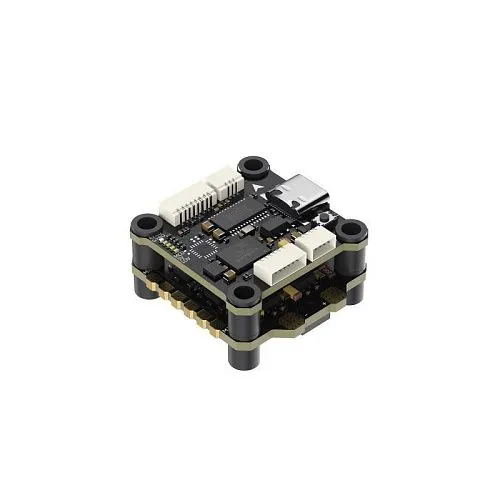

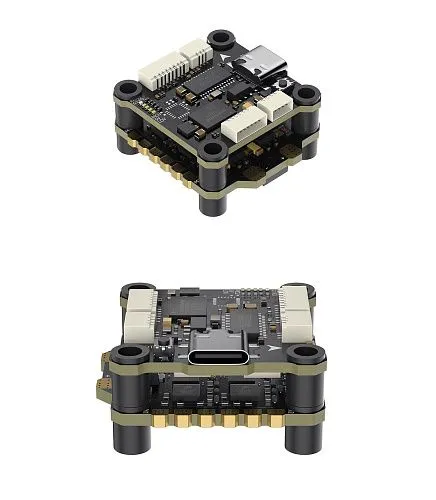

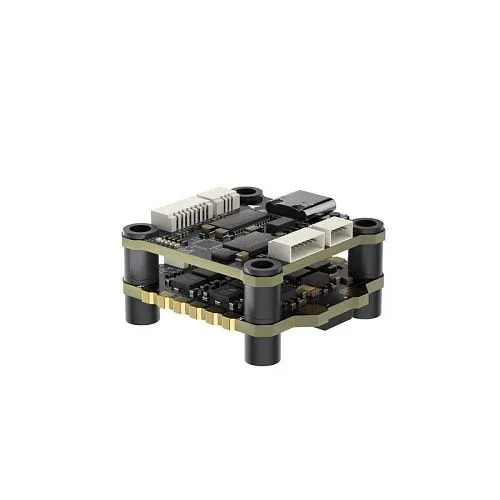

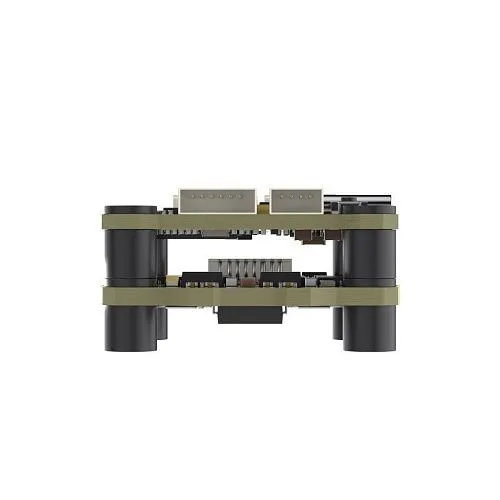

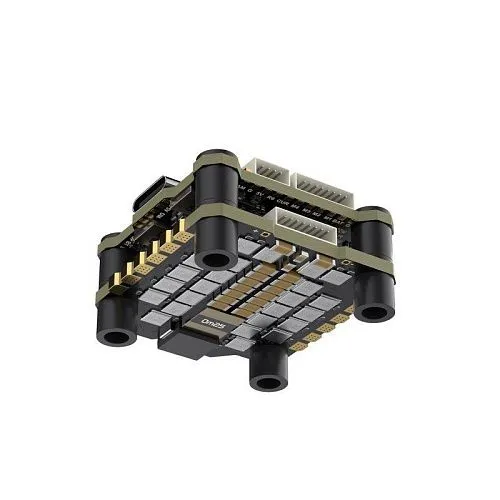

Стек GEPRC TAKER F722 BL32 E55A SE

Описание "Стек GEPRC TAKER F722 BL32 E55A SE"

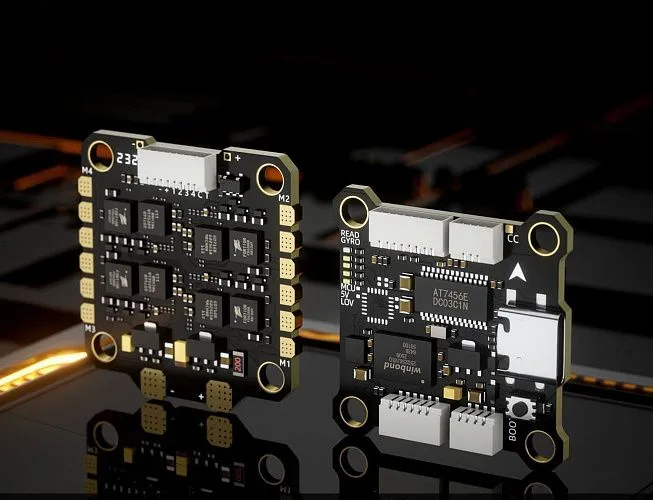

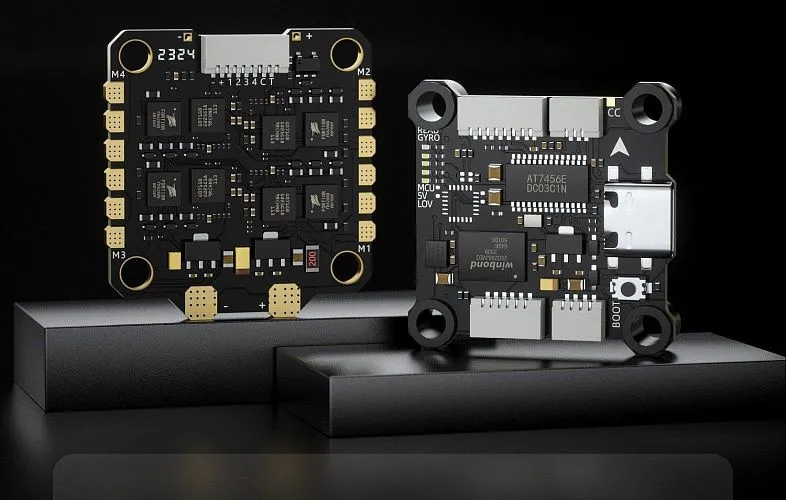

Стек GEPRC TAKER F722 BL32 E55A SE представляет собой высокопроизводительную систему управления, специально разработанную для гоночных дронов. Стек объединяет полетный контроллер TAKER F722 SE и 32-битный 4-в-1 регулятор TAKER E55 96K BL32 55A. Полетный контроллер оснащен процессором STM32F722RET6, гироскопом MPU6000, Blackbox на 32 Мб, двумя независимыми BEC (5V@2.5A и 10V@2A), 6 UART портами и прямым подключением DJI Air Unit. Регулятор выполнен на 32-битной архитектуре с частотой ШИМ до 96 кГц, использует металлические корпусированные MOS-транзисторы для улучшенного теплоотвода, обеспечивает непрерывный ток 55A и пиковый 60A. Стек поддерживает питание 2–6S LiPo и имеет компактное крепление 25.5×25.5 мм, совместимое с большинством AIO-рам на рынке.

Общие характеристики
— Тип: Стек (полетный контроллер + ESC) для гоночных дронов
— Модель: GEPRC TAKER F722 BL32 E55A SE STACK
— Бренд: GEPRC
— Полетный контроллер: TAKER F722 SE
— Регулятор: TAKER E55 96K BL32 4IN1 ESC 55A
— Входное напряжение: 2–6S LiPo (7.4–25.2 В)
— Габариты: 31.7 × 31.5 мм (FC), размер ESC не указан
— Крепежное расстояние: 25.5 × 25.5 мм
— Вес: 15.6 г (6.0 г FC + 9.6 г ESC)

Ключевые особенности
— Специализирован для гонок: Стек разработан с ориентацией на гоночные дисциплины, протестирован с мотором 2306.5 1350KV на 7.5-дюймовом дроне, подтверждена стабильная работа.

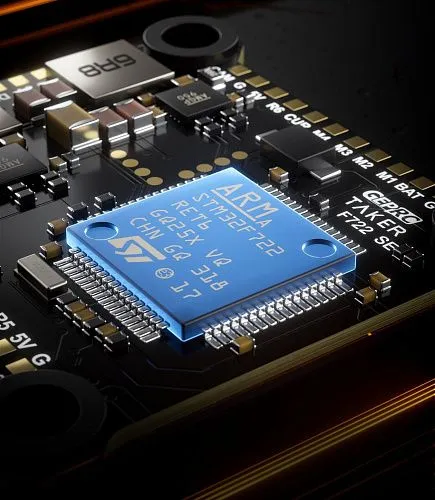

— Полетный контроллер STM32F722RET6: Высокопроизводительный 32-битный микроконтроллер на базе ядра ARM Cortex-M7 с частотой до 216 МГц обеспечивает быструю обработку данных и поддержку сложных алгоритмов.
— Гироскоп MPU6000: Проверенный временем датчик, известный своей надежностью, устойчивостью к вибрациям и стабильной работой, что критически важно для гоночных дронов.
— 32-битный регулятор с частотой ШИМ до 96 кГц: Высокочастотный ESC обеспечивает исключительно плавное и отзывчивое управление моторами.

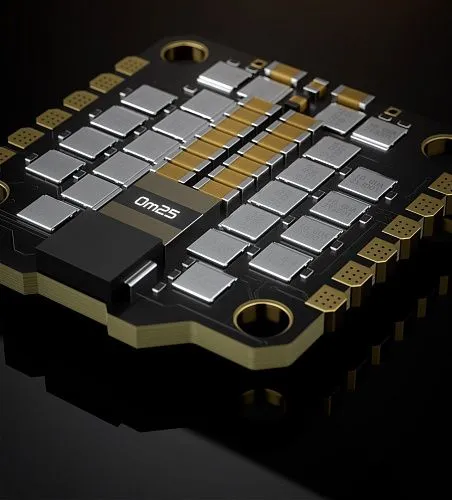

— Металлические корпусированные MOS-транзисторы: Обеспечивают улучшенное рассеивание тепла и повышенную надежность при высоких токах.
— Высокая токовая нагрузка: 55A непрерывного и 60A пикового тока на каждый канал позволяет использовать стек с мощными гоночными моторами.
— Два независимых BEC: 5V@2.5A для питания периферии (приемник, GPS) и 10V@2A для питания видеопередатчика. Независимые выходы обеспечивают стабильность питания и защиту от взаимных помех.
— Прямое подключение DJI Air Unit: Специальный разъем позволяет подключать цифровую видеосистему DJI Air Unit без пайки.
— 6 UART портов: Достаточное количество портов для подключения периферии (UART6 предназначен для ESC).
— Blackbox 32 Мб: Встроенная флеш-память для записи логов полета, что упрощает настройку PID и диагностику.
— Компактное крепление 25.5×25.5 мм: Стек предназначен для установки в рамы с посадочным расстоянием 25.5×25.5 мм, что характерно для микро-дронов и AIO-сборок.
— Универсальная установка: Крепежные отверстия диаметром 4 мм с возможностью использования виброгасящих прокладок для перехода на M3 или M2.
— Встроенный LC-фильтр: Обеспечивает чистое питание для видеопередатчика, снижая уровень шумов и помех в изображении.

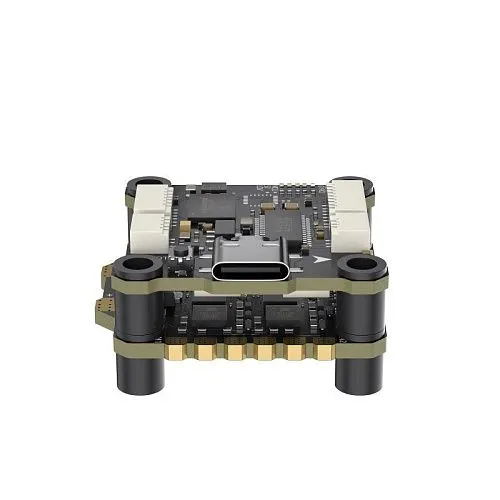

— USB Type-C: Современный разъем для подключения к компьютеру — удобство и надежность.
— Гибкий монтаж: Поддерживает как пайку проводов, так и подключение через разъемы SH1.0 (plug-and-play).

Технические характеристики

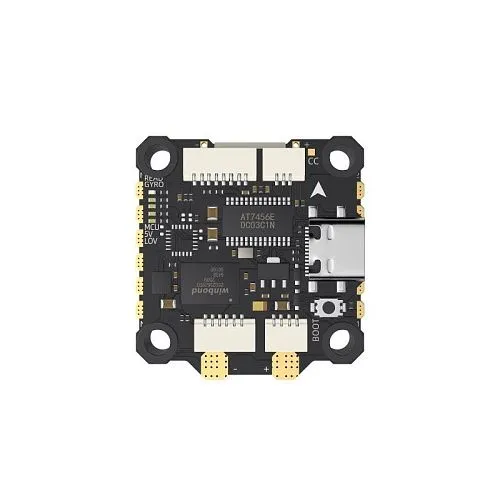

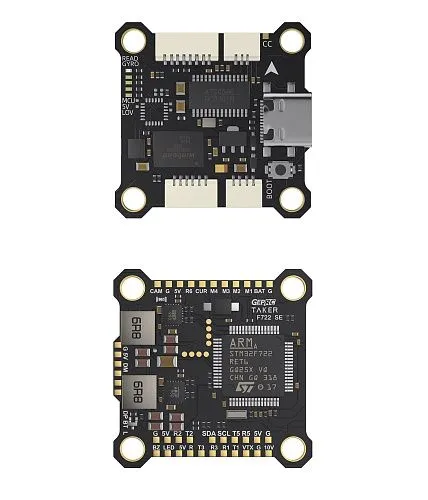

— Полетный контроллер TAKER F722 SE:
— MCU: STM32F722RET6
— Гироскоп: MPU6000
— Blackbox: 32 Мб (встроенная флеш-память)
— OSD: Betaflight OSD с чипом AT7456E
— BEC: 5V@2.5A, 10V@2A (два независимых)
— Целевая прошивка: TAKERF722SE
— UART порты: 6 (UART6 предназначен для ESC)
— LC-фильтр: встроенный
— USB: Type-C

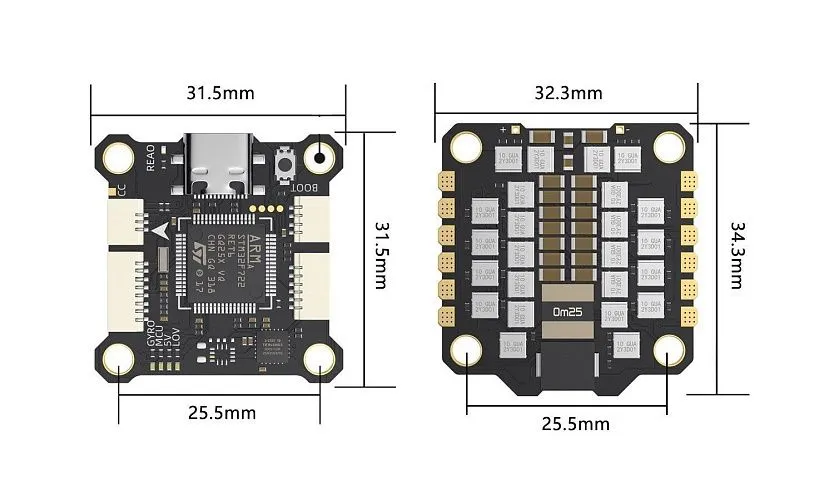

— Размер: 31.7 × 31.5 мм
— Крепление: 25.5 × 25.5 мм (отверстия диаметром 4 мм)
— Вес: 6.0 г

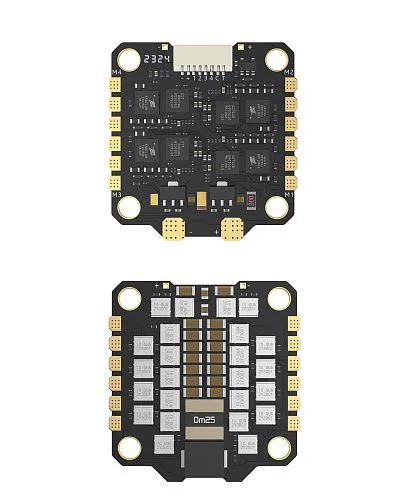

— Регулятор TAKER E55 96K BL32 4IN1 ESC 55A:
— Входное напряжение: 2–6S LiPo (7.4–25.2 В)
— Токовый датчик: поддерживается
— Телеметрия: поддерживается
— Частота ШИМ: 24–96 кГц (переменная)
— Непрерывный ток: 55A (на канал)
— Пиковый ток: 60A (5 секунд, на канал)
— Поддерживаемые протоколы: DShot 150/300/600, Oneshot125/42, Multishot
— Целевая прошивка: ST_G0_05
— Вес: 9.6 г

Область применения
— Гоночные дроны (Racing): Стек специально разработан и протестирован для гоночных дисциплин, обеспечивая максимальную скорость отклика и надежность.
— FPV-фристайл: Высокая производительность и надежность обеспечивают уверенное управление при интенсивных маневрах.
— Микро-дроны и компактные сборки: Крепление 25.5×25.5 мм делает стек совместимым с большинством AIO-рам и микро-сборок.
— Сборки с DJI Air Unit: Прямое подключение цифровой видеосистемы без пайки упрощает сборку.
— Дальнобойные полеты (Long Range): Высокая эффективность и поддержка 2–6S позволяют использовать стек в дальнобойных аппаратах.
— БПЛА двойного назначения: Может применяться в служебных беспилотных системах, требующих высокой производительности и компактности.

Важные примечания
— Стек имеет крепление 25.5×25.5 мм — убедитесь в совместимости с рамой перед сборкой. Это формат для микро-дронов и компактных сборок.
— Крепежные отверстия диаметром 4 мм — используйте входящие в комплект виброгасящие прокладки для перехода на M3 или M2.
— Стек имеет два независимых BEC — 5V@2.5A для периферии и 10V@2A для видеопередатчика. Соблюдайте правильное подключение.
— UART6 предназначен для подключения ESC — учитывайте это при планировании подключений.
— Для подключения к компьютеру используется USB Type-C.

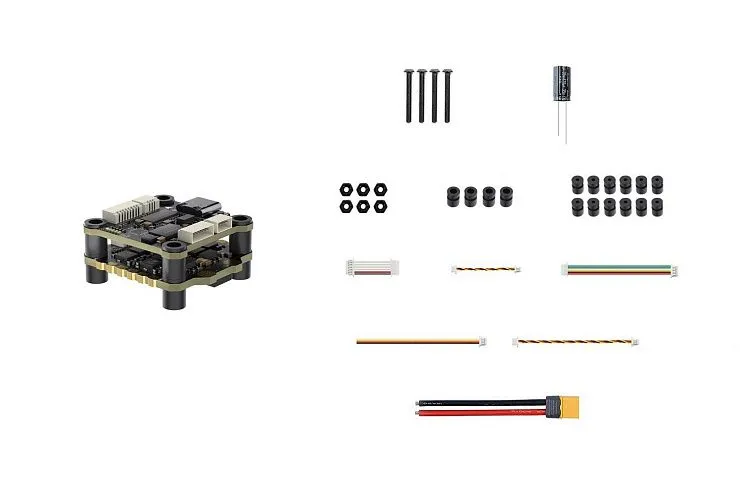

Комплектация
— Полетный контроллер TAKER F722 SE — 1 шт.
— Регулятор TAKER E55 96K BL32 4IN1 ESC 55A — 1 шт.
— Конденсатор 35V 470µF — 1 шт.
— Силовой кабель XT60 — 1 шт.
— 8-пиновый кабель для подключения ESC к FC — 1 шт.
— Винты M3×22 — 4 шт.
— Контргайки M3 — 6 шт.
— Виброгасящие прокладки (4→3 мм) — 12 шт.
— Виброгасящие прокладки (4→2 мм) — 12 шт.
— Кабель для камеры (65 мм) — 1 шт.
— Кабель для камеры (25 мм) — 1 шт.
— Кабель для приемника — 1 шт.
— Кабель для подключения DJI Air Unit — 1 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации.
