Стек GEPRC TAKER H743 BT 8Bit 80A

Описание "Стек GEPRC TAKER H743 BT 8Bit 80A"

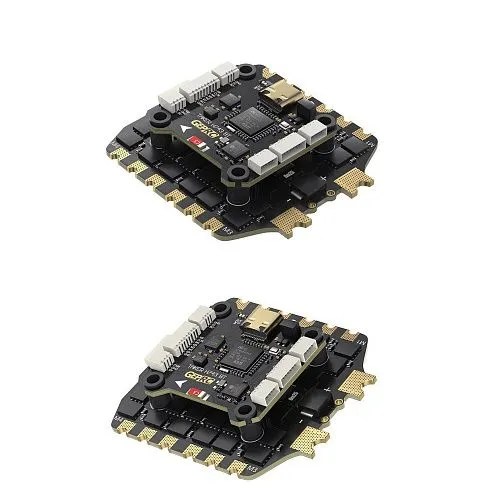

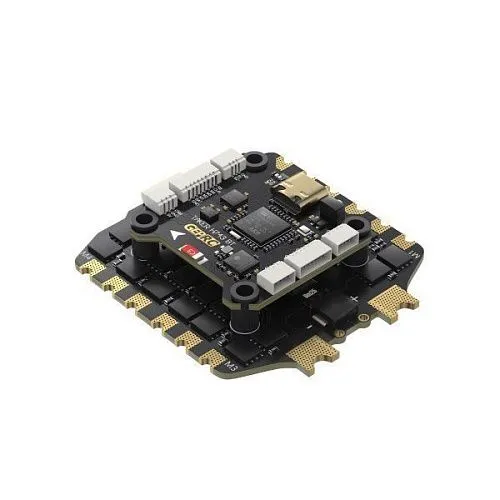

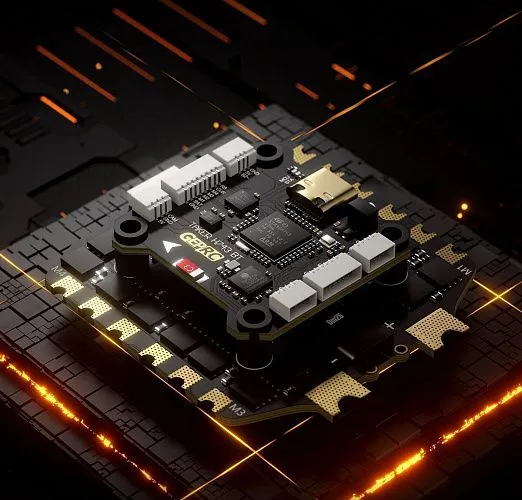

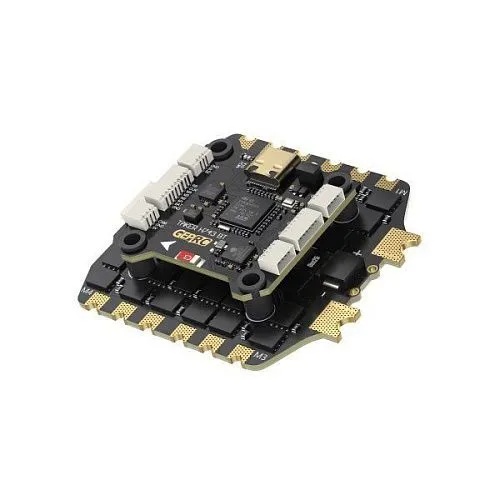

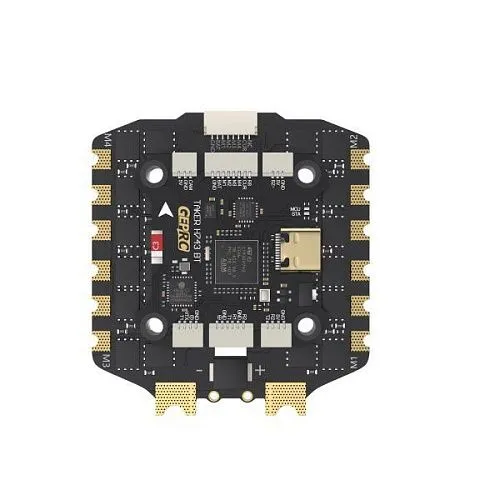

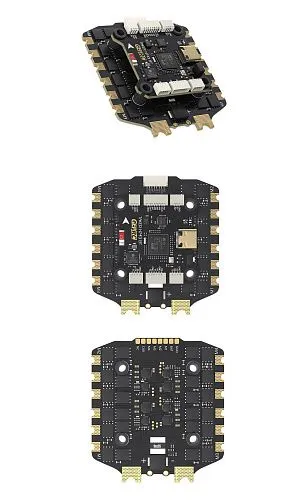

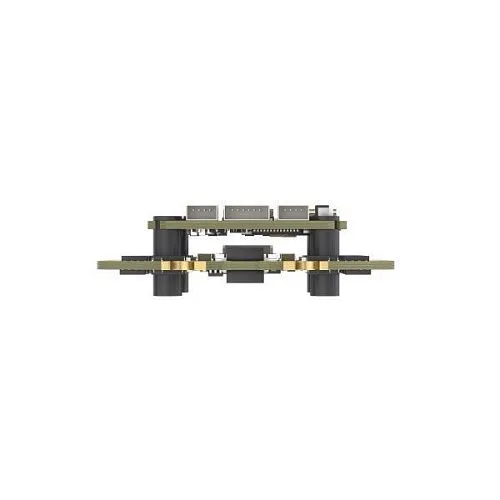

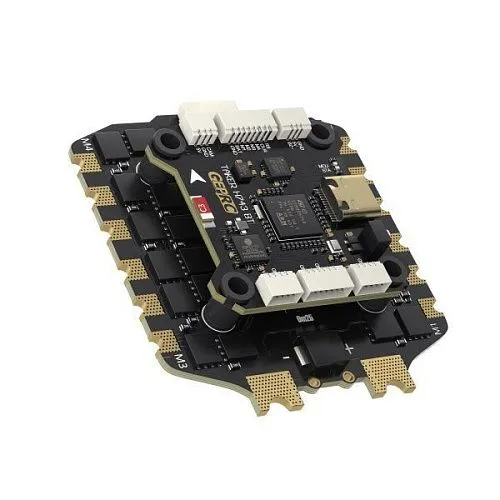

Стек GEPRC TAKER H743 BT 8Bit 80A представляет собой флагманскую систему управления, объединяющую высокопроизводительный полетный контроллер TAKER H743 BT и мощный 4-в-1 регулятор TAKER H80 BLS 80A. Стек разработан для самых требовательных FPV-сборок, включая гоночные дроны, фристайл-аппараты и тяжелые дальнобойные системы. Полетный контроллер оснащен 32-битным процессором STM32H743 с частотой 480 МГц, двойным гироскопом (MPU6000 и ICM42688-P), 512 Мб встроенной памяти Blackbox, встроенным барометром и поддержкой Bluetooth для беспроводной настройки. Регулятор обеспечивает непрерывный ток 80A на каждый канал и пиковый 85A. Стек поддерживает питание 3–6S LiPo, оснащен двумя независимыми BEC (5V@3A и 12V@2.5A), 7 UART портами и прямым подключением DJI Air Unit. Комплект включает все необходимые кабели, конденсатор 50V 4700µF, силовой кабель XT90 и крепежные элементы.

Важное примечание: В связи с временными аппаратными изменениями, текущая партия стека не поддерживает беспроводную настройку параметров по Bluetooth. Все остальные технические характеристики и летные качества остаются неизменными. Возобновление работы функции будет объявлено дополнительно.

Общие характеристики
— Тип: Стек (полетный контроллер + ESC)
— Модель: TAKER H743 BT 8Bit 80A STACK
— Бренд: GEPRC
— Полетный контроллер: TAKER H743 BT
— Регулятор: TAKER H80 BLS 80A 4IN1
— Входное напряжение: 3–6S LiPo
— Габариты: 38.5 × 38.5 мм (FC), 56.3 × 61.1 мм (ESC)
— Крепежное расстояние: 30.5 × 30.5 мм
— Вес: 36.5 г (8.4 г FC + 28.1 г ESC)

Ключевые особенности

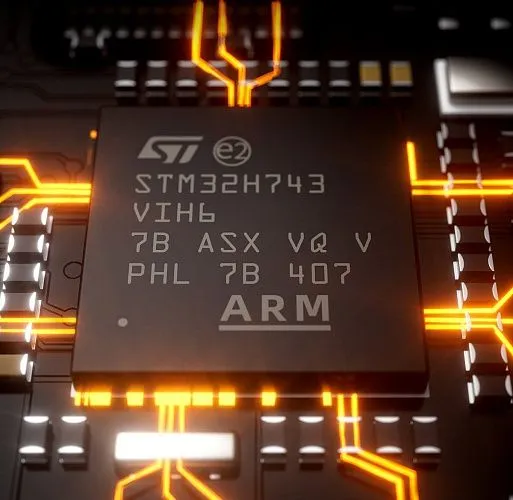

— Флагманский полетный контроллер STM32H743: 32-битный процессор на базе ядра ARM Cortex-M7 с частотой до 480 МГц обеспечивает исключительную производительность, быструю обработку данных и поддержку сложных алгоритмов.

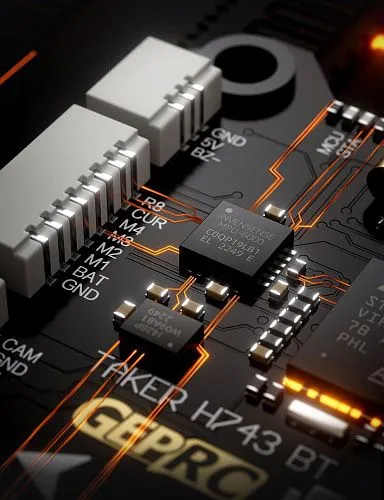

— Двойной гироскоп: Два датчика (MPU6000 и ICM42688-P) обеспечивают резервирование и повышенную точность. Контроллер может использовать один гироскоп в качестве основного, а второй — для фильтрации и подавления шумов.

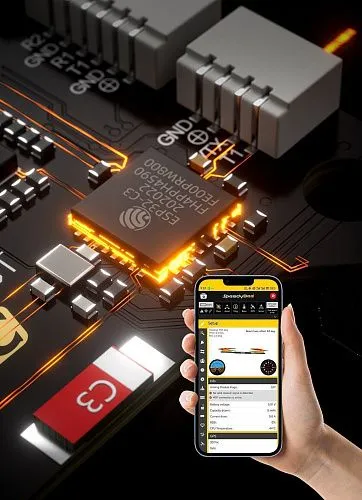

— Беспроводная настройка по Bluetooth: Возможность настройки параметров полетного контроллера через мобильное приложение без подключения к компьютеру (в текущей партии временно недоступна).

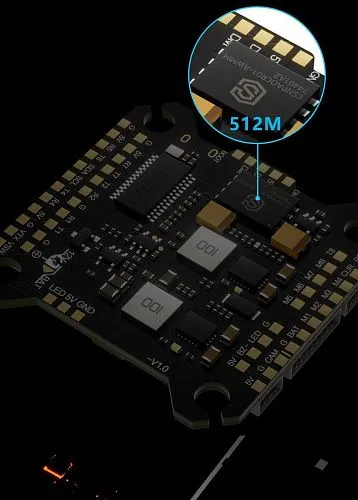

— Blackbox 512 Мб: Огромный объем встроенной флеш-памяти для записи логов полета — достаточно для множества полетов без необходимости частой выгрузки данных.
— Мощный регулятор 80A: 80A непрерывного и 85A пикового тока на каждый канал позволяет использовать стек с самыми мощными моторами на тяжелых дронах размером до 7 дюймов и выше.
— Два независимых BEC: 5V@3A для питания периферии (приемник, GPS, светодиоды) и 12V@2.5A для питания видеопередатчика. Независимые выходы обеспечивают стабильность питания и защиту от взаимных помех.
— Прямое подключение DJI Air Unit: Специальный разъем позволяет подключать цифровую видеосистему DJI Air Unit без пайки — просто вставьте шлейф.

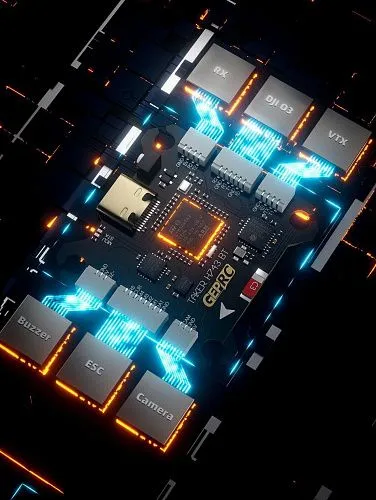

— 7 UART портов: Максимальное количество портов для подключения GPS, телеметрии, внешних приемников, датчиков и другой периферии.
— Встроенный барометр: Позволяет использовать барометрическую высоту для режимов удержания высоты, телеметрии и полетов по маршруту.
— Поддержка X8 конфигурации: 8 выходов для моторов позволяют использовать стек на дронах с восемью моторами (X8, октокоптеры).
— Поддержка нескольких прошивок: Совместимость с Betaflight, INAV и Ardupilot обеспечивает гибкость выбора под любые задачи — от фристайла до автономных миссий.
— Plug-and-play монтаж: Все разъемы для подключения периферии входят в комплект, что минимизирует необходимость пайки.
— Увеличенный конденсатор в комплекте: Конденсатор 50V 4700µF для эффективного сглаживания пульсаций питания при высоких нагрузках.
— Полная комплектация: В набор входят все необходимые кабели для подключения DJI Air Unit, VTX, камеры, приемника, силовой кабель XT90 с проводами 10 AWG, а также винты, гайки и виброгасящие прокладки.

Технические характеристики
— Полетный контроллер TAKER H743 BT:
— MCU: STM32H743
— Гироскопы: MPU6000 + ICM42688-P (dual gyro)
— Blackbox: 512 Мб (встроенная флеш-память)
— Барометр: встроенный
— Bluetooth: поддерживается (UART3)
— USB: Type-C
— OSD: Betaflight OSD с чипом AT7456E
— BEC: 5V@3A, 12V@2.5A (два независимых)
— Целевая прошивка: GEPRC_TAKER_H743
— UART порты: 7 (UART3 зарезервирован под Bluetooth)
— LC-фильтр: встроенный
— Размер: 38.5 × 38.5 мм
— Крепление: 30.5 × 30.5 мм
— Вес: 8.4 г

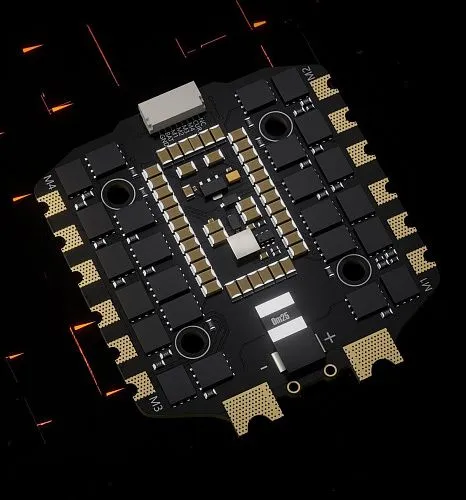

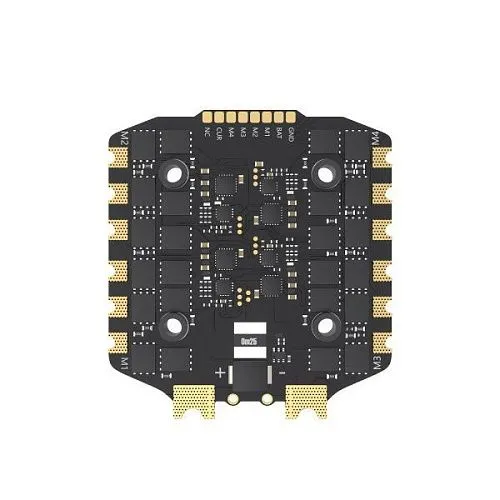

— Регулятор TAKER H80 BLS 80A 4IN1:
— Входное напряжение: 3–6S LiPo
— Токовый датчик: поддерживается
— Непрерывный ток: 80A (на канал)
— Пиковый ток: 85A (5 секунд, на канал)
— Поддерживаемые протоколы: DShot 150/300/600
— Размер: 56.3 × 61.1 мм
— Крепление: 30.5 × 30.5 мм
— Вес: 28.1 г
— Целевая прошивка: B_X_30

Область применения
— Флагманские FPV-сборки: Процессор STM32H743 и двойной гироскоп обеспечивают максимальную производительность для самых требовательных пилотов.
— Тяжелые дроны 6–7 дюймов и выше: 80A тока на канал позволяет использовать стек с мощными моторами на тяжелых дальнобойных и грузовых дронах.
— X8 и октокоптеры: Поддержка 8 выходов для моторов позволяет строить многомоторные платформы с повышенной грузоподъемностью.
— Сборки с DJI Air Unit: Прямое подключение цифровой видеосистемы без пайки упрощает сборку.
— Дальнобойные полеты (Long Range): Встроенный барометр, 7 UART портов для GPS и поддержка INAV/Ardupilot позволяют строить дальнобойные аппараты с функциями позиционирования.
— Профессиональная аэросъемка: Высокая производительность и надежность обеспечивают стабильную работу в коммерческих проектах.
— Сложные мультироторные платформы: 7 UART портов и 512 Мб Blackbox позволяют подключать множество периферийных устройств и вести детальное логирование.
— БПЛА двойного назначения: Может применяться в служебных беспилотных системах, требующих максимальной производительности и надежности.

Важные примечания
— В связи с временными аппаратными изменениями, текущая партия стека не поддерживает Bluetooth-настройку. Все остальные характеристики остаются неизменными.
— Стек имеет два независимых BEC — 5V@3A для периферии и 12V@2.5A для видеопередатчика. Соблюдайте правильное подключение.
— Прямое подключение DJI Air Unit возможно через специальный разъем — кабель входит в комплект.
— В комплект входят конденсатор 50V 4700µF — используйте его для снижения пульсаций питания, особенно при использовании длинных силовых проводов.
— Стек поддерживает X8 конфигурацию — для использования 8 моторов подключите дополнительные моторы к выходам M5–M8.
— Для подключения к компьютеру используется USB Type-C.

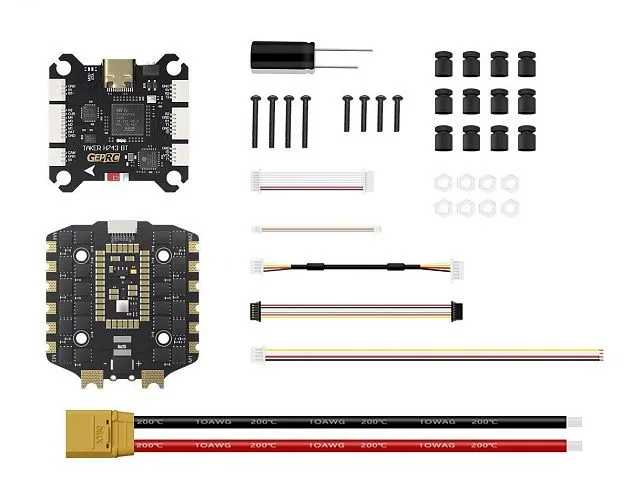

Комплектация
— Полетный контроллер TAKER H743 BT — 1 шт.
— Регулятор TAKER H80 BLS 80A 4IN1 — 1 шт.
— Конденсатор 50V 4700µF — 1 шт.
— Кабель для подключения DJI Air Unit (SH1.0 6pin 100 мм) — 1 шт.
— Адаптерный кабель для подключения к FC (SH1.0 8pin 30 мм) — 1 шт.
— Кабель для подключения приемника (SH1.0 4pin 150 мм) — 1 шт.
— Кабель для подключения камеры (SH1.0-SH1.25 3pin 60 мм) — 1 шт.
— Кабель для подключения VTX (SH1.0 4pin-6pin 100 мм) — 1 шт.
— Силовой кабель XT90 (10 AWG, 230 мм) — 1 шт.
— Винты M3×30 — 4 шт.
— Винты M3×25 — 4 шт.
— Нейлоновые гайки M3 — 8 шт.
— Силиконовые антивибрационные прокладки M3 — 12 шт.
