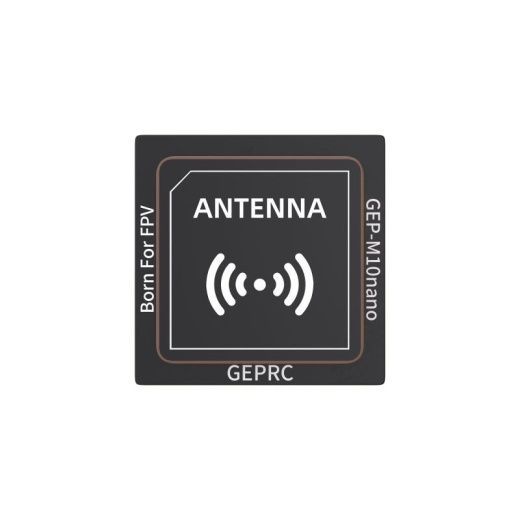

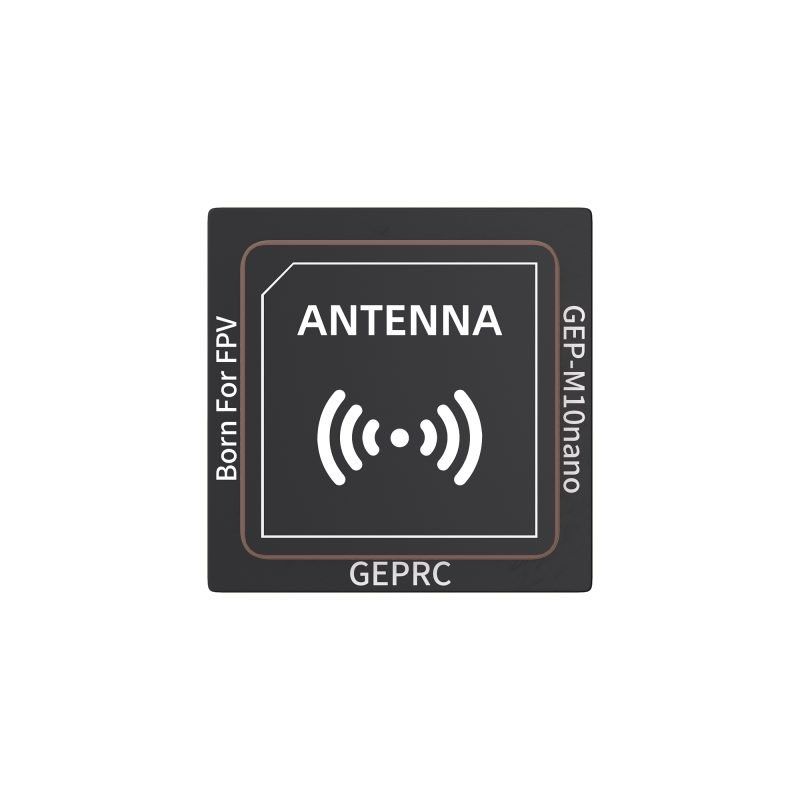

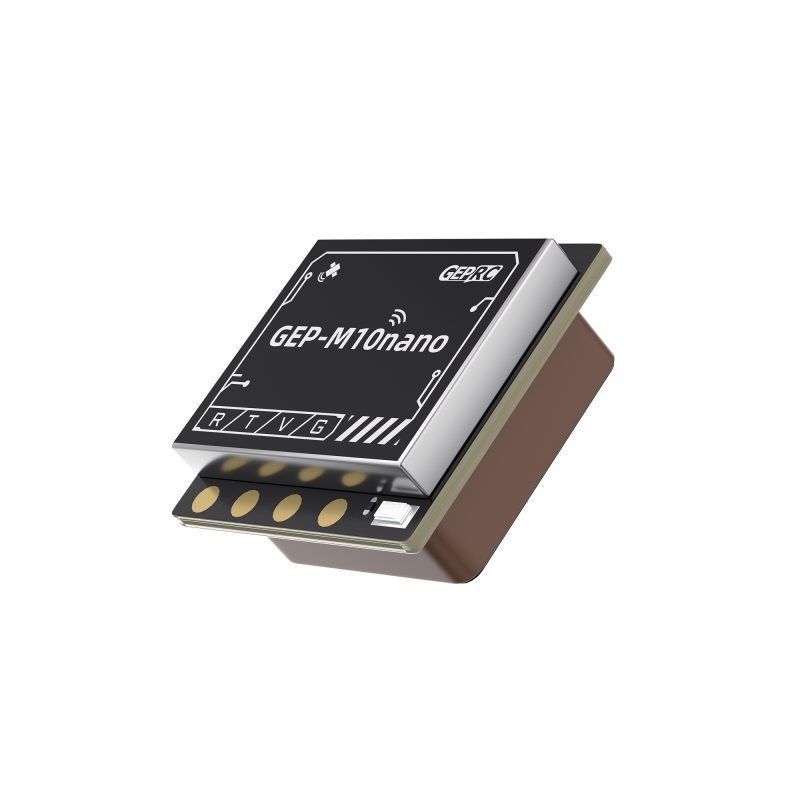

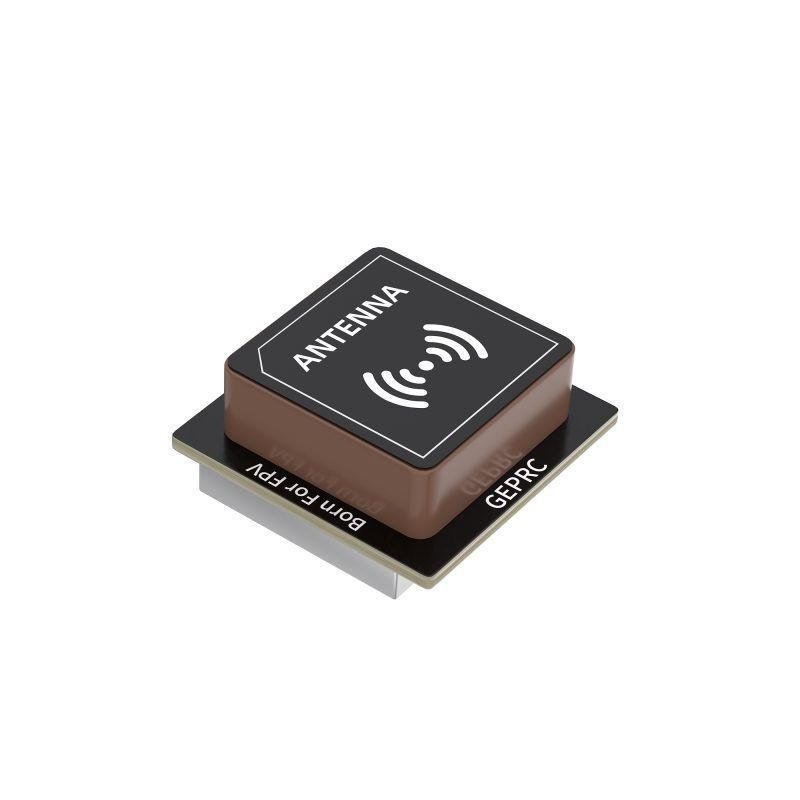

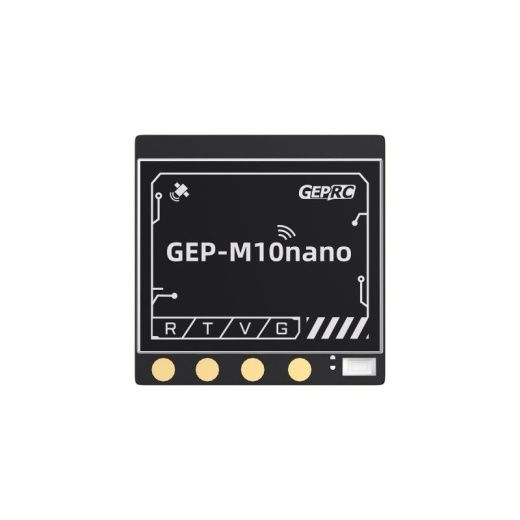

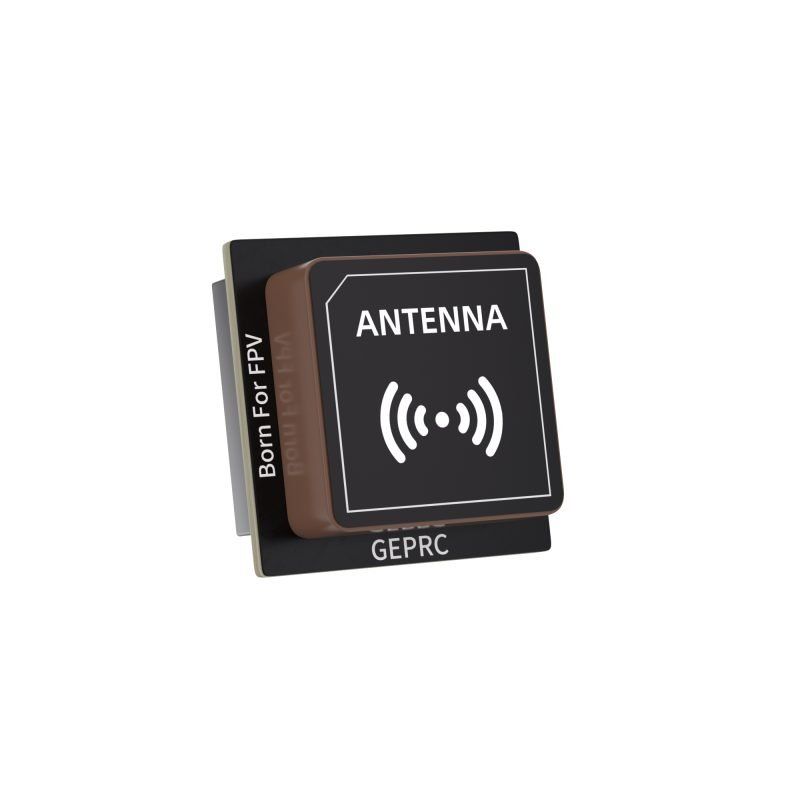

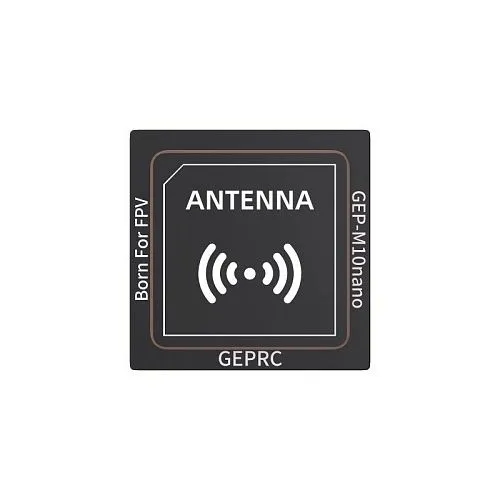

GPS-модуль GEPRC GEP-M10 nano

GPS-модуль GEPRC GEP-M10nano представляет собой компактный высокоточный навигационный приемник на базе чипа u-blox M10050 (серия M10), предназначенный для использования на миниатюрных FPV-дронах, микро-аппаратах и других моделях с ограниченным пространством для монтажа. Модуль поддерживает совместное позиционирование по системам GPS, BDS (BeiDou), Galileo, QZSS и SBAS, обеспечивая быстрое и стабильное определение координат. Оснащен миниатюрной керамической антенной 12×12 мм, встроенным Flash-чипом и фарадовым конденсатором для сохранения параметров и быстрого горячего старта. Данная версия имеет компактные размеры 15×15×5.5 мм и вес всего 2.5 г, что делает ее идеальным выбором для сверхлегких сборок.

Общие характеристики
— Тип: GPS-модуль (без магнитометра и барометра)
— Модель: GEP-M10nano
— Бренд: GEPRC
— Чип: u-blox M10050 (M10 серия)
— Антенна: керамическая, 12×12 мм
— Совместное позиционирование: GPS + BDS + Galileo + QZSS + SBAS
— Количество каналов: 72
— Максимальное количество спутников: 32
— Частота обновления: 10 Гц
— Габариты: 15 × 15 × 5.5 мм
— Вес: 2.5 г

Ключевые особенности
— Компактный размер: Миниатюрные габариты 15×15×5.5 мм и вес всего 2.5 г позволяют устанавливать модуль на микро-дроны, Toothpick, Tinywhoop и другие сверхлегкие аппараты, где каждый грамм и миллиметр имеют значение.
— Современный чип u-blox M10: 10-е поколение чипов u-blox обеспечивает высокую чувствительность, низкое энергопотребление и устойчивость к помехам, что особенно важно для FPV-дронов.
— Мультисистемное позиционирование: Поддержка GPS, BeiDou, Galileo, QZSS и SBAS позволяет использовать сигналы от всех доступных спутниковых группировок, обеспечивая быстрое определение координат и стабильную работу в сложных условиях (городская застройка, лес, ущелья).
— Быстрый старт: Встроенный Flash-чип сохраняет конфигурацию модуля, а фарадовый конденсатор позволяет быстро выполнить горячий старт при временном отключении питания.
— Высокая частота обновления: 10 Гц обеспечивает плавное отображение положения в OSD и телеметрии, что критически важно для динамичных полетов.
— Высокая точность: Горизонтальная точность позиционирования 1.5 м (при благоприятных погодных условиях), точность скорости 0.05 м/с.
— Светодиодная индикация: Встроенный светодиод отображает статус работы модуля, упрощая настройку и диагностику.
— Простота подключения: Модуль подключается к полетному контроллеру через UART, используя стандартные протоколы u-blox.

Технические характеристики
— Чип: u-blox M10050 (M10 серия)
— Входное напряжение: 3.3–5 В
— Рабочая частота: GPS L1, GLONASS L1, BDS B1, Galileo E1, SBAS L1, QZSS L1
— Режим работы: совместное позиционирование GPS + BDS + Galileo + QZSS + SBAS
— Количество каналов: 72
— Максимальное количество спутников: 32
— Протокол вывода: UART (ublox), I2C (зарезервирован)
— Скорость передачи: 115200 бит/с (по умолчанию)
— Частота обновления: 10 Гц
— Точность скорости: 0.05 м/с
— Горизонтальная точность: 1.5 м (2D, при благоприятных условиях)
— Точность синхронизации времени: 30 нс
— Чувствительность приемника: слежение –162 дБм, захват –160 дБм
— Максимальная высота: 50000 м
— Максимальная скорость: 500 м/с
— Максимальное ускорение: 4G
— Габариты: 15 × 15 × 5.5 мм
— Вес: 2.5 г
— Размер антенны: 12 × 12 мм

Область применения
— Микро-дроны и Toothpick: Компактные размеры и малый вес делают модуль идеальным для сверхлегких сборок.
— Tinywhoop: Может устанавливаться на миниатюрные indoor-дроны для отображения координат и скорости в OSD.
— FPV-фристайл и гонки: Отображение координат, скорости, высоты и расстояния до дома в OSD; функция возврата домена (RTH) при использовании с совместимым полетным контроллером.
— Дальнобойные полеты (Long Range): Обеспечивает навигационную информацию для безопасного возврата аппарата при потере видеосигнала или радиосвязи.
— Телеметрия: Передача координат на наземную станцию для отслеживания положения дрона в реальном времени.

Важные примечания
— Данная версия модуля не имеет встроенного магнитометра и барометра. Для использования функций, требующих определения курса (RTH с ориентацией, полеты по маршруту), необходимо подключать внешний магнитометр или выбирать версию модуля с интегрированным компасом (GEP-M10Q, GEP-M10I и их модификации).
— Модуль поддерживает горячий старт благодаря встроенному фарадовому конденсатору — для быстрого старта старайтесь не отключать питание модуля на длительное время.
— Для настройки и проверки работоспособности рекомендуется использовать утилиту u-center от u-blox.
— Благодаря компактным размерам модуль легко размещается в ограниченном пространстве микро-дронов.

Комплектация
— GPS-модуль GEP-M10nano — 1 шт.
— Провод для подключения (terminal wire) — 1 шт.
— Инструкция по эксплуатации — 1 шт.
— Наклейка GEPRC — 1 шт.
— Термоусадочная трубка — 1 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации (компактный размер, без магнитометра и барометра).
