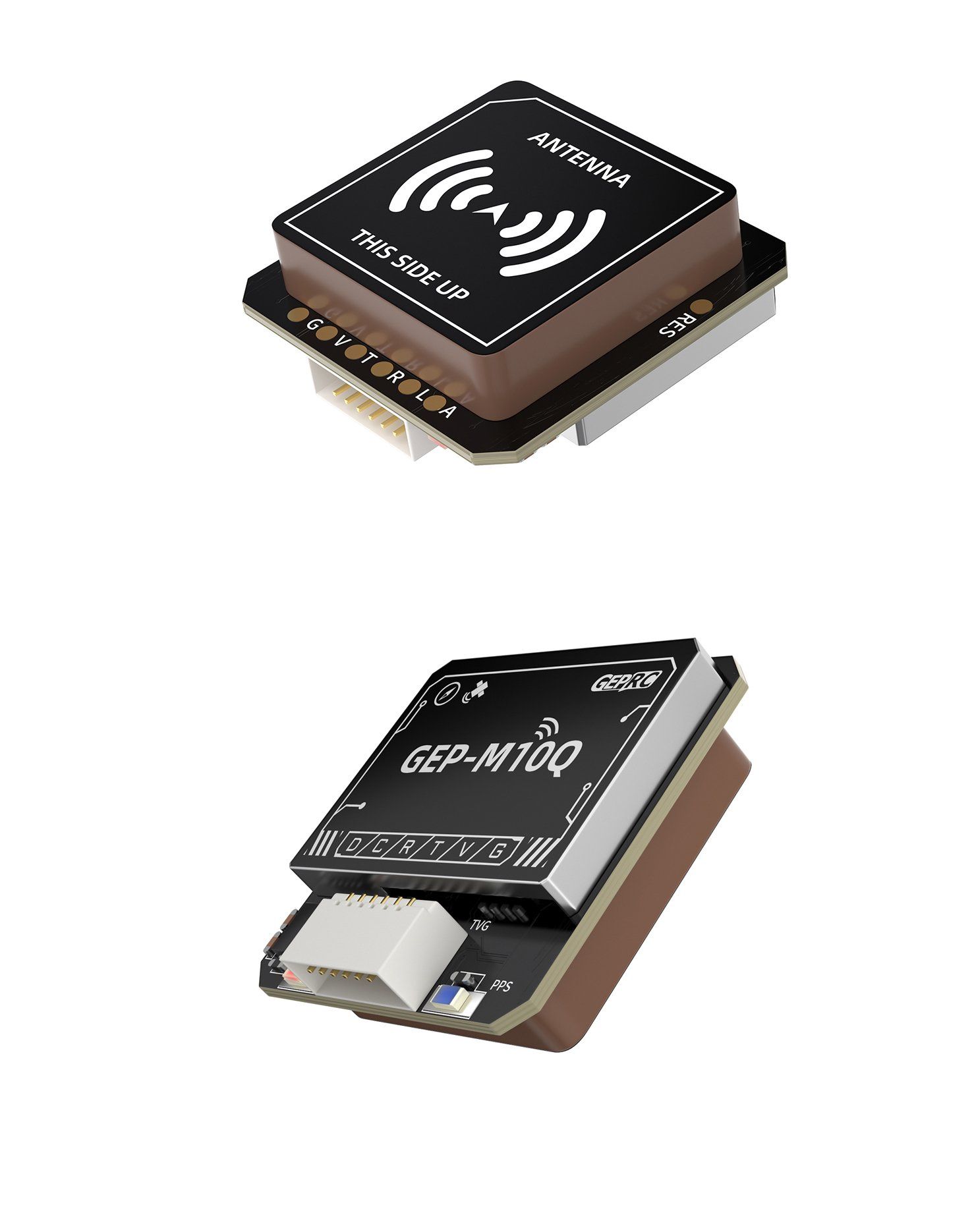

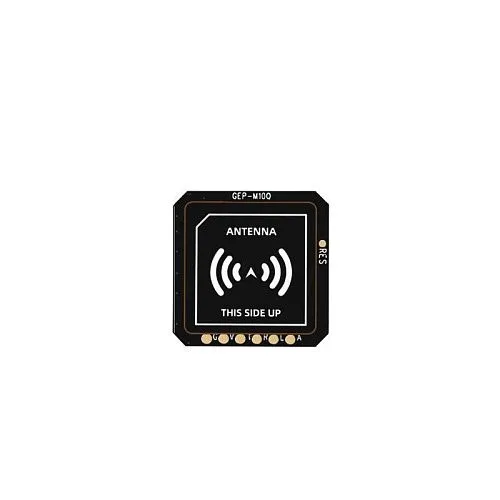

GPS-модуль GEPRC GEP-M10Q

GPS-модуль GEPRC GEP-M10Q представляет собой высокоточный навигационный приемник на базе чипа u-blox M10050 (серия M10), дополненный интегрированным магнитометром QMC5883L. Модуль предназначен для использования на FPV-дронах, мультироторных системах, самолетах и других моделях, где требуется определение курса (направления) помимо координат. Поддерживает совместное позиционирование по системам GPS, BDS (BeiDou), Galileo, QZSS и SBAS, обеспечивая быстрое и стабильное определение координат. Оснащен увеличенной керамической антенной 18×18 мм для улучшенного приема сигнала, встроенным Flash-чипом и фарадовым конденсатором для сохранения параметров и быстрого горячего старта. Магнитометр QMC5883L обеспечивает точное определение направления, что необходимо для функций возврата домена (RTH) с сохранением ориентации и полетов по маршруту.

Общие характеристики
— Тип: GPS-модуль с магнитометром QMC5883L
— Модель: GEP-M10Q
— Бренд: GEPRC
— Чип GPS: u-blox M10050 (M10 серия)
— Магнитометр: QMC5883L
— Барометр: отсутствует

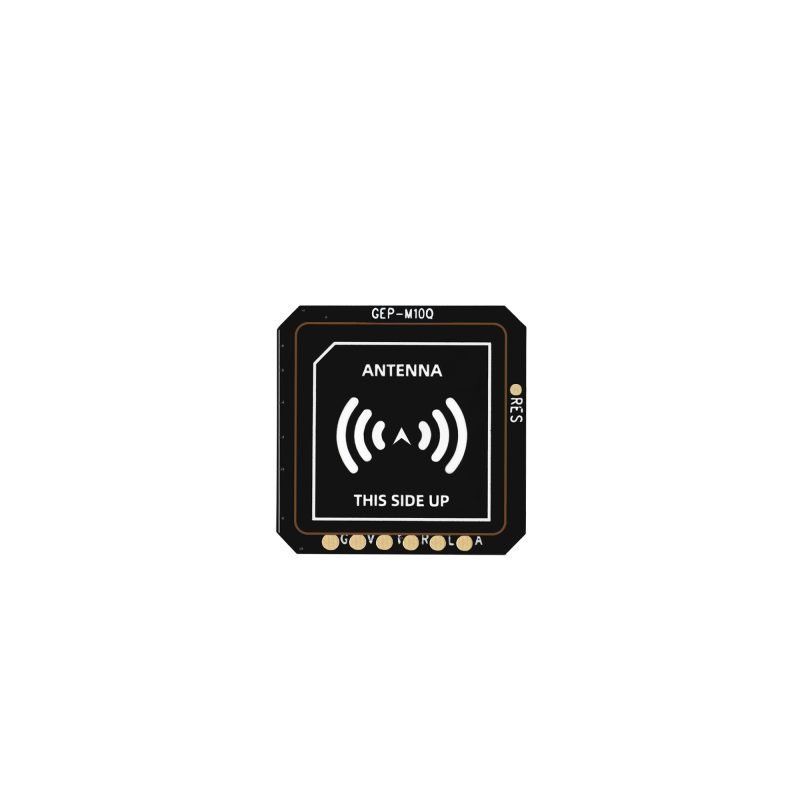

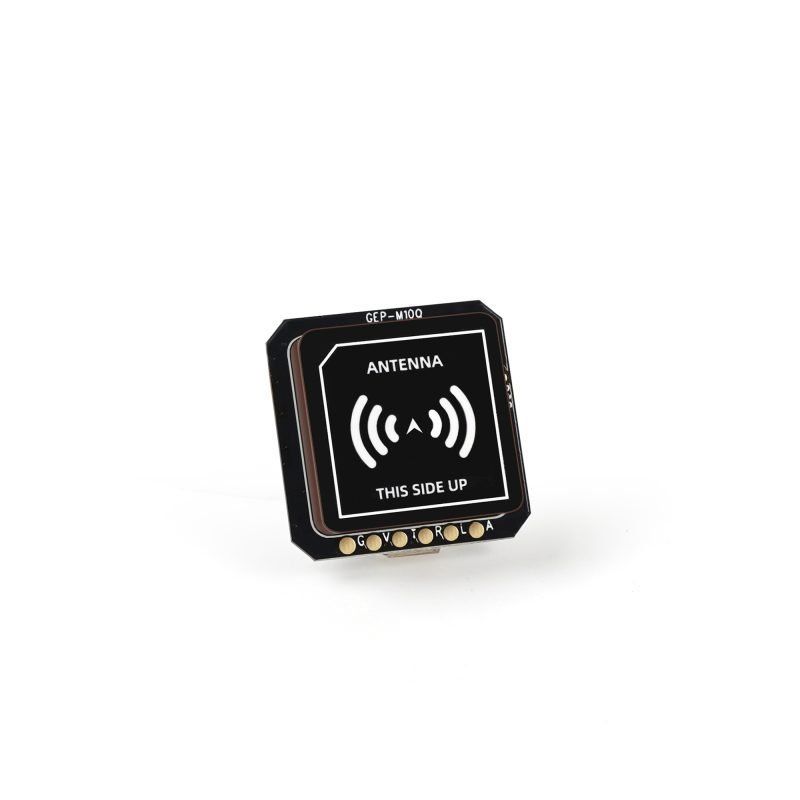

— Антенна: керамическая, 18×18 мм
— Совместное позиционирование: GPS + BDS + Galileo + QZSS + SBAS
— Количество каналов: 72
— Максимальное количество спутников: 32
— Частота обновления: 10 Гц
— Габариты: 22 × 22 × 8.2 мм

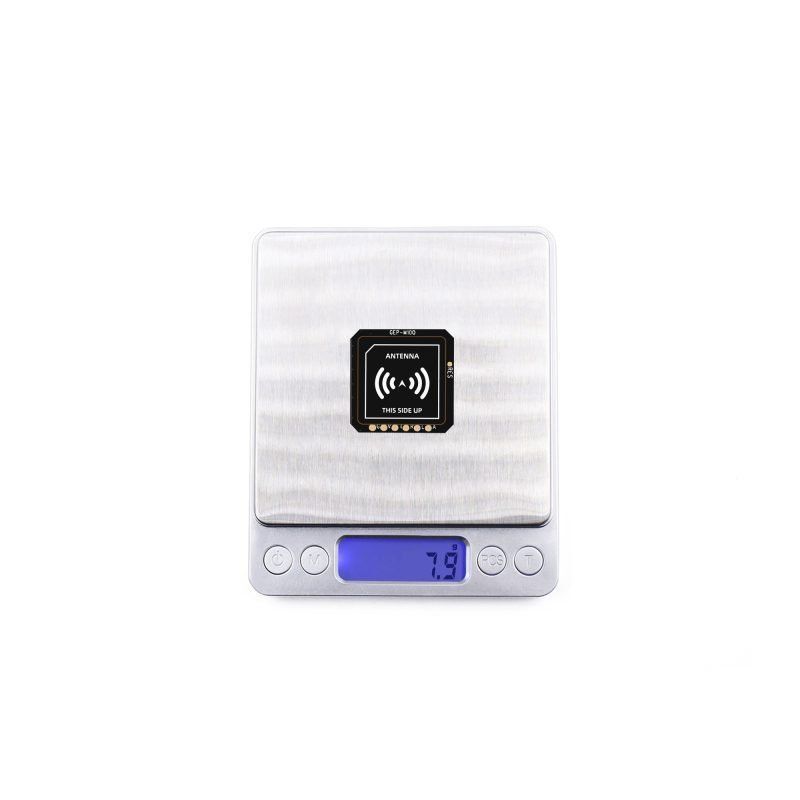

— Вес: 7.8 г

Ключевые особенности
— Увеличенная антенна 18×18 мм: Керамическая антенна большего размера обеспечивает лучший прием сигнала по сравнению со стандартными 12×12 мм антеннами, повышая чувствительность и устойчивость к помехам.
— Современный чип u-blox M10: 10-е поколение чипов u-blox обеспечивает высокую чувствительность, низкое энергопотребление и устойчивость к помехам, что особенно важно для FPV-дронов.
— Интегрированный магнитометр QMC5883L: Позволяет определять курс (направление) дрона, что необходимо для функций возврата домена (RTH) с сохранением ориентации, полетов по маршруту (waypoint) и стабилизации по курсу.
— Мультисистемное позиционирование: Поддержка GPS, BeiDou, Galileo, QZSS и SBAS позволяет использовать сигналы от всех доступных спутниковых группировок, обеспечивая быстрое определение координат и стабильную работу в сложных условиях.
— Быстрый старт: Встроенный Flash-чип сохраняет конфигурацию модуля, а фарадовый конденсатор позволяет быстро выполнить горячий старт при временном отключении питания.
— Высокая частота обновления: 10 Гц обеспечивает плавное отображение положения и курса в OSD и телеметрии, что критически важно для динамичных полетов.
— Высокая точность: Горизонтальная точность позиционирования 1.5 м, точность скорости 0.05 м/с.

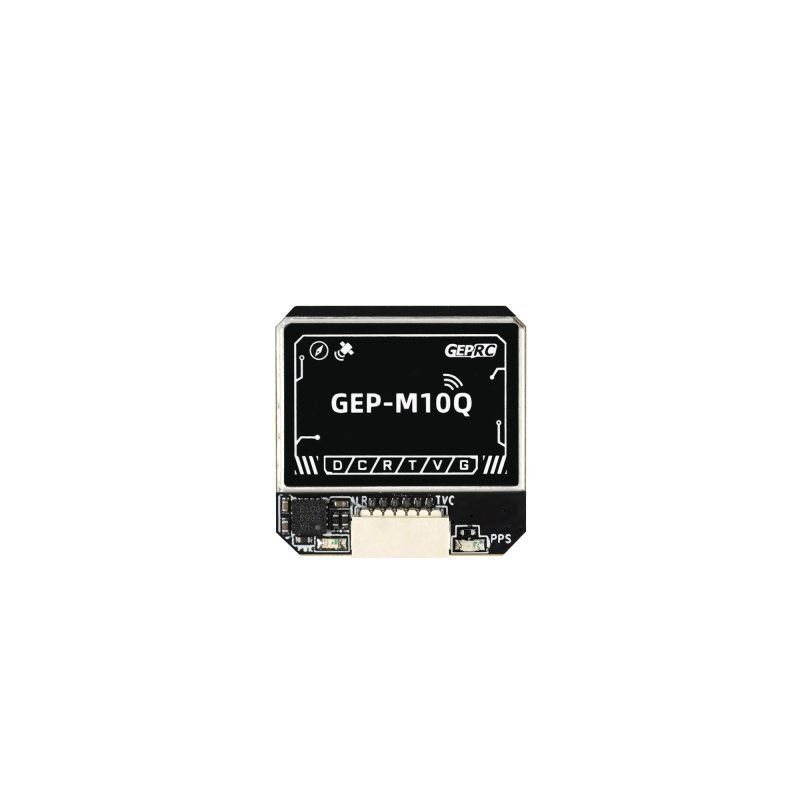

— Светодиодная индикация: Встроенный светодиод отображает статус работы модуля, упрощая настройку и диагностику.
— Простота подключения: Модуль подключается к полетному контроллеру через UART (GPS) и I2C (магнитометр).

Технические характеристики
— Чип GPS: u-blox M10050 (M10 серия)
— Магнитометр: QMC5883L
— Входное напряжение: 3.3–5 В
— Рабочая частота: GPS L1, GLONASS L1, BDS B1, Galileo E1, SBAS L1, QZSS L1
— Режим работы: совместное позиционирование GPS + BDS + Galileo + QZSS + SBAS
— Количество каналов: 72
— Максимальное количество спутников: 32
— Протокол вывода: UART (ublox), I2C (магнитометр)
— Скорость передачи: 115200 бит/с (по умолчанию)
— Частота обновления: 10 Гц
— Точность скорости: 0.05 м/с
— Горизонтальная точность: 1.5 м (2D, при благоприятных условиях)
— Точность синхронизации времени: 30 нс
— Чувствительность приемника: слежение –162 дБм, захват –160 дБм
— Максимальная высота: 50000 м
— Максимальная скорость: 500 м/с
— Максимальное ускорение: 4G
— Габариты: 22 × 22 × 8.2 мм
— Вес: 7.8 г
— Размер антенны: 18 × 18 мм

Область применения
— FPV-фристайл и гонки: Отображение координат, скорости, высоты, расстояния до дома и курса в OSD; функция возврата домена (RTH) с сохранением ориентации.
— Дальнобойные полеты (Long Range): Увеличенная антенна обеспечивает надежный прием сигнала на больших дистанциях, а магнитометр позволяет выполнять возврат с сохранением курса.
— Полет по маршруту (Waypoint missions): Может использоваться с прошивками INAV и Ardupilot для автономных полетов по заданным точкам (магнитометр необходим для определения курса).
— Автономные режимы: Удержание позиции (loiter), возврат домена (RTH) с ориентацией на точку старта.
— Телеметрия: Передача координат и курса на наземную станцию для отслеживания положения дрона в реальном времени.
— БПЛА двойного назначения: Применяется в служебных беспилотных системах для навигации и выполнения задач мониторинга с привязкой к направлению.

Важные примечания
— Для корректной работы магнитометра в прошивке INAV необходимо установить ориентацию: QMC5883 — CW 0° flip.
— Модуль не имеет встроенного барометра. Для получения точных данных о высоте рекомендуется использовать полетный контроллер со встроенным барометром или выбирать версию модуля с барометром (GEP-M10-DQ, GEP-M10-DI).
— Модуль поддерживает горячий старт благодаря встроенному фарадовому конденсатору — для быстрого старта старайтесь не отключать питание модуля на длительное время.
— При монтаже модуля старайтесь размещать его на удалении от источников магнитных помех (силовые провода, моторы, динамики) для точной работы магнитометра.
— Увеличенная антенна 18×18 мм обеспечивает лучший прием сигнала, особенно в сложных условиях.

Комплектация
— GPS-модуль GEP-M10Q с магнитометром — 1 шт.
— Провод для подключения (terminal wire) — 1 шт.
— Инструкция по эксплуатации — 1 шт.
— Наклейка GEPRC — 1 шт.
— Термоусадочная трубка — 1 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации (магнитометр QMC5883L, без барометра).
