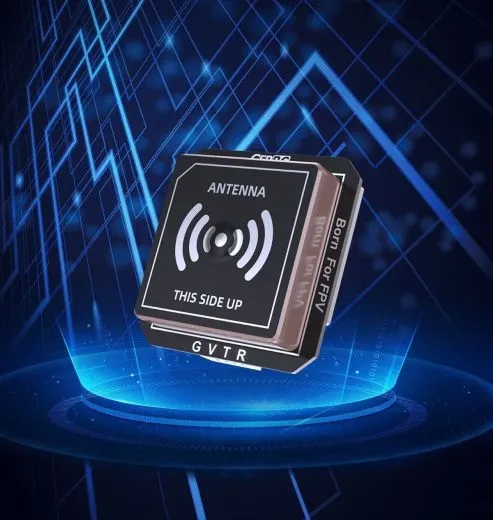

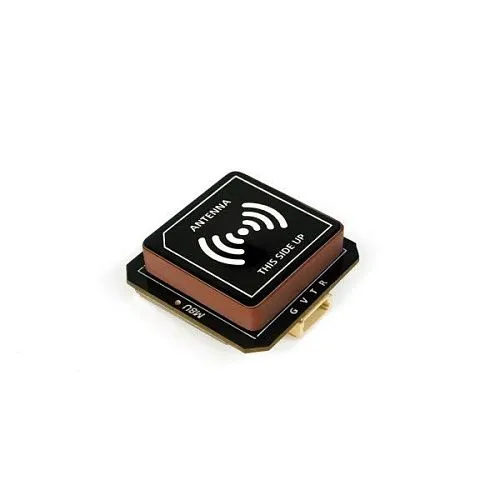

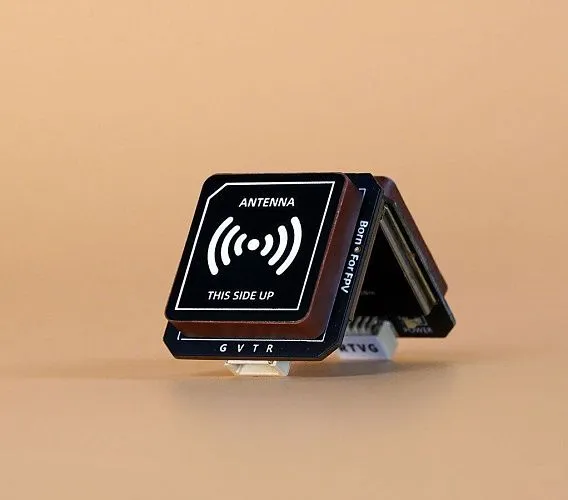

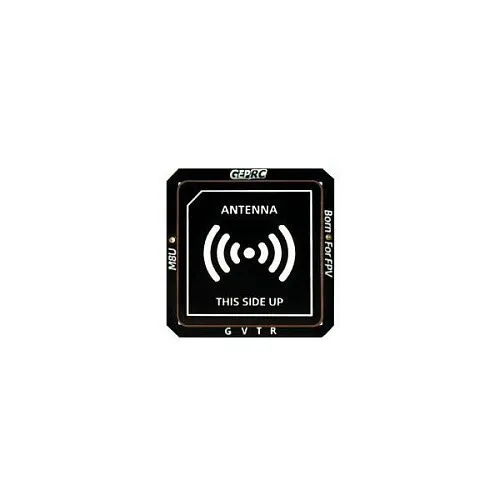

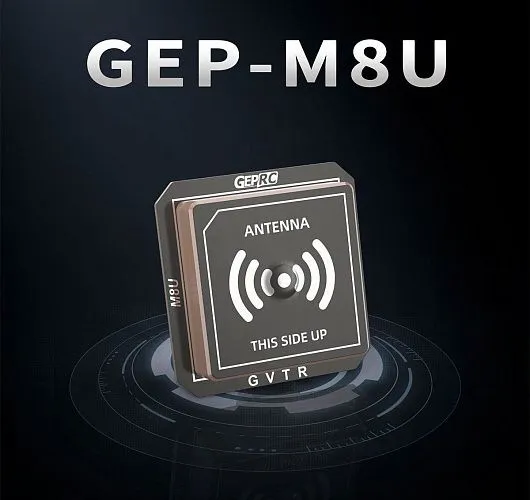

GPS-модуль GEPRC GEP-M8U (GPS+BDS)

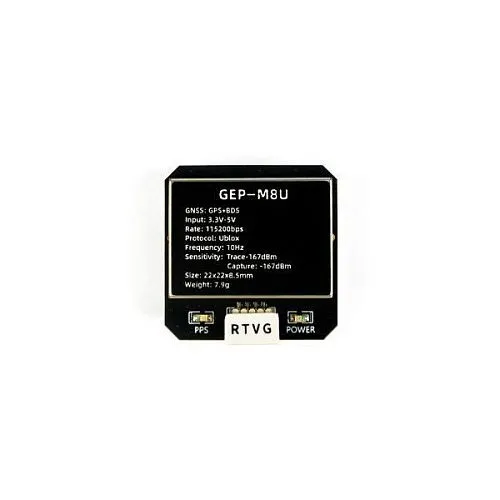

GPS-модуль GEPRC GEP-M8U (GPS+BDS) представляет собой высокоточный навигационный приемник на базе чипа u-blox M8, предназначенный для использования на FPV-дронах, мультироторных системах, самолетах и других моделях. Модуль поддерживает совместное позиционирование по системам GPS и BeiDou (BDS), обеспечивая быстрое и стабильное определение координат. Оснащен керамической антенной с правой круговой поляризацией для отличной чувствительности, встроенным разъемом SH1.0-4P для подключения без пайки, а также светодиодной индикацией статуса работы. Данная версия поставляется без магнитометра и барометра, что делает ее оптимальным выбором для задач, где требуются только координаты, а подключение осуществляется через компактный 4-контактный разъем.

Общие характеристики
— Тип: GPS-модуль (без магнитометра и барометра)
— Модель: GEP-M8U GPS module (GPS+BDS)
— Бренд: GEPRC
— Чип GPS: u-blox M8
— Спутниковые системы: GPS + BeiDou (BDS)
— Количество каналов: 72
— Частота обновления: 10 Гц

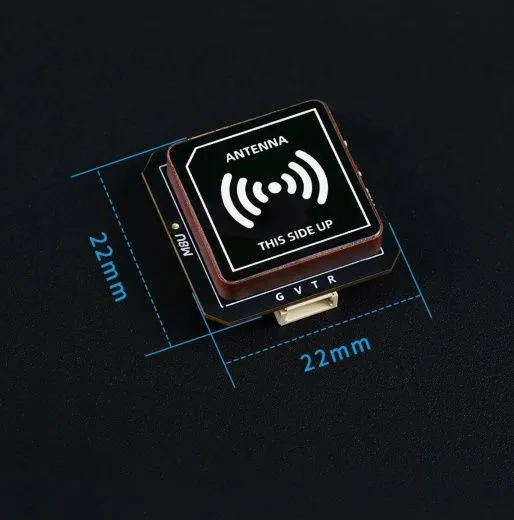

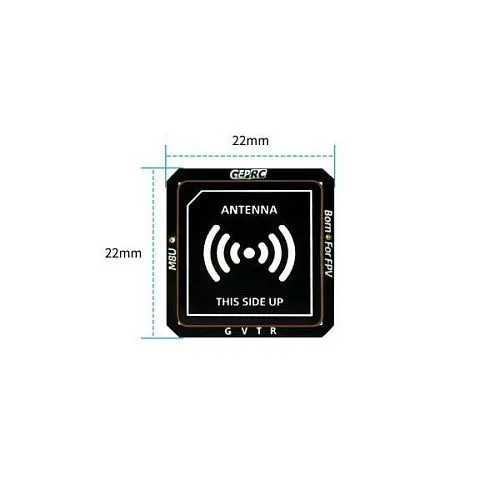

— Габариты: 22 × 22 × 8 мм

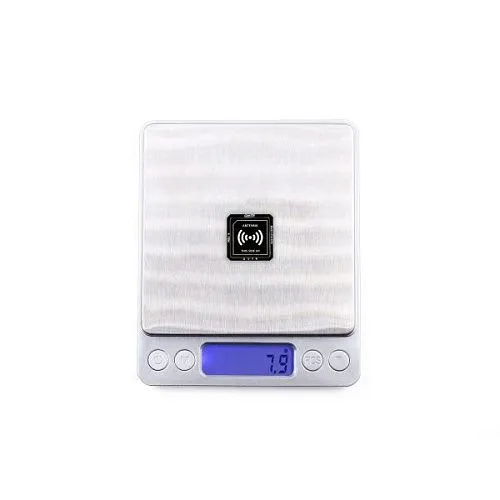

— Вес: 7.9 г
— Разъем: SH1.0-4P (подключение без пайки)

Ключевые особенности
— Двухсистемное позиционирование GPS+BDS: Использование сигналов GPS и BeiDou обеспечивает быстрое определение координат, высокую точность и стабильную работу в сложных условиях (городская застройка, лес, ущелья).

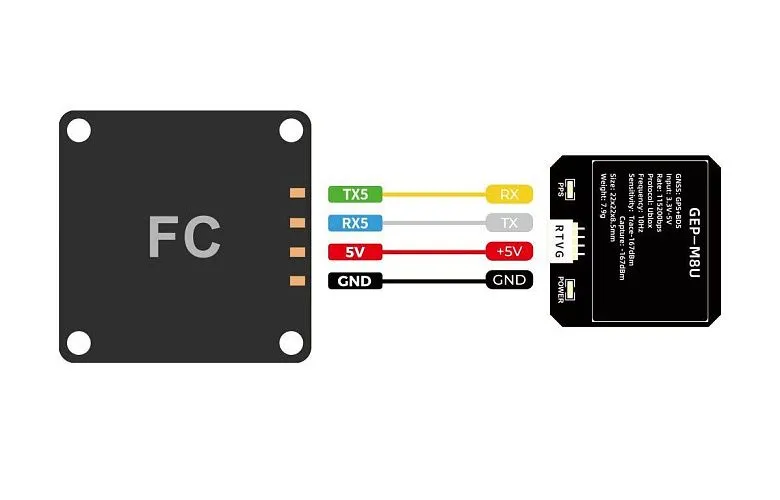

— Подключение без пайки: Разъем SH1.0-4P позволяет подключать модуль к полетному контроллеру с помощью готового шлейфа, исключая необходимость пайки.
— Высокая частота обновления: 10 Гц обеспечивает плавное отображение положения в OSD и телеметрии, что критически важно для динамичных полетов.
— Высокая точность: Горизонтальная точность позиционирования менее 2.5 м (с SBAS — менее 2.0 м), точность скорости 0.05 м/с.

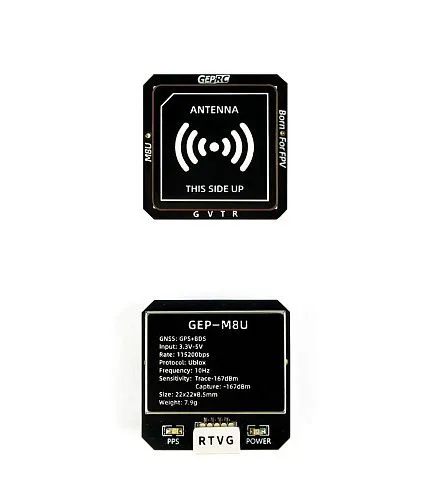

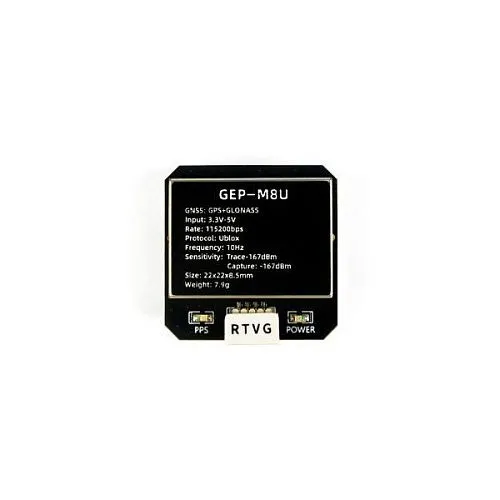

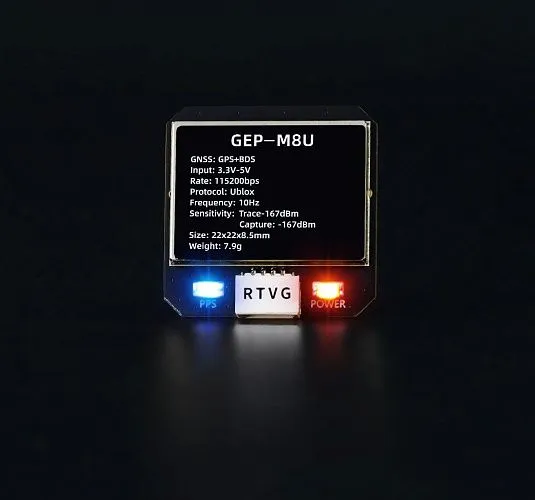

— Светодиодная индикация: Встроенные светодиоды PPS (синий) и POWER (красный) отображают статус работы модуля, упрощая настройку и диагностику.

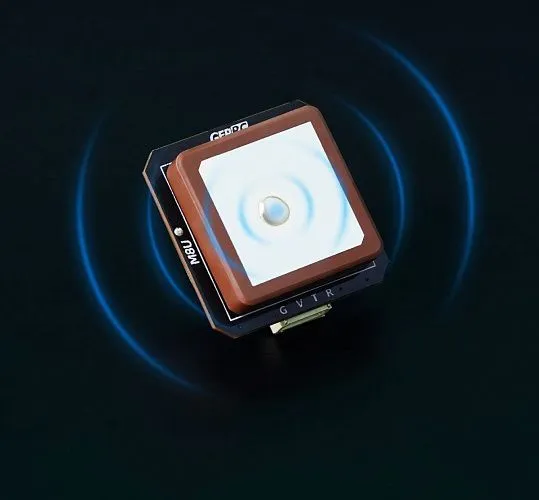

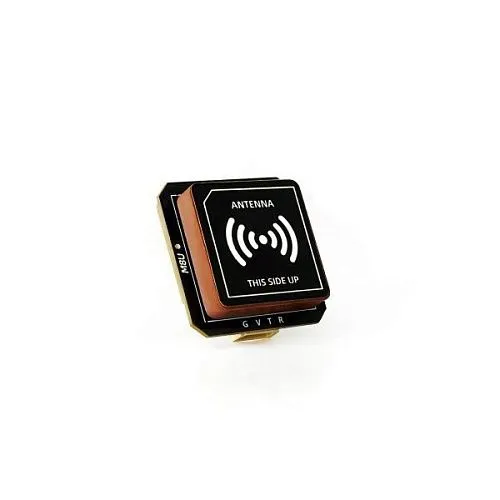

— Антенна с правой круговой поляризацией: Обеспечивает лучший прием сигнала и устойчивость к помехам по сравнению с линейной поляризацией.
— Компактный размер и малый вес: 22×22×8 мм и вес 7.9 г обеспечивают удобный монтаж на большинстве рам.
— Широкий диапазон питания: Поддержка входного напряжения 3.3–5 В позволяет подключать модуль к различным источникам питания.

Технические характеристики
— Модель: GEP-M8U GPS module (GPS+BDS)
— Чип GPS: u-blox M8
— Спутниковые системы: GPS + BeiDou (BDS)
— Магнитометр: отсутствует
— Барометр: отсутствует
— Входное напряжение: 3.3–5 В
— Количество каналов: 72
— Скорость передачи: 115200 бит/с
— Разъем: SH1.0-4P
— Протокол вывода: UART (ublox)
— Частота обновления: 10 Гц
— Точность скорости: 0.05 м/с
— Горизонтальная точность: <2.5 м (SBAS <2.0 м)
— Точность синхронизации времени: 30 нс
— Чувствительность приемника: слежение –162 дБм, захват –160 дБм
— Максимальная высота: 50000 м
— Максимальная скорость: 500 м/с
— Максимальное ускорение: 4G

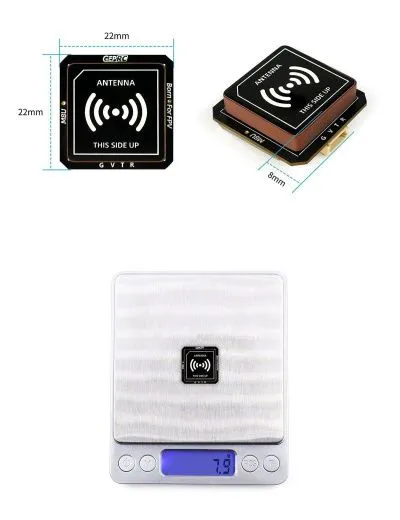

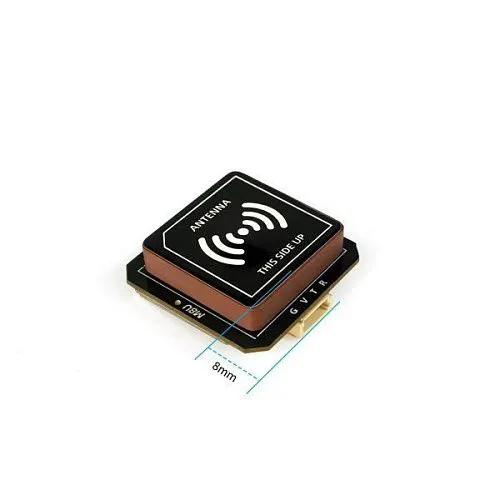

— Габариты: 22 × 22 × 8 мм
— Вес: 7.9 г

Область применения
— FPV-фристайл и гонки: Отображение координат, скорости, высоты и расстояния до дома в OSD; функция возврата домена (RTH) при использовании с совместимым полетным контроллером.
— Дальнобойные полеты (Long Range): Обеспечивает навигационную информацию для безопасного возврата аппарата при потере видеосигнала или радиосвязи.
— Кинематографические дроны (Cinewhoop): Стабильное позиционирование позволяет выполнять плавные кадры и повторяемые движения.
— Телеметрия: Передача координат на наземную станцию для отслеживания положения дрона в реальном времени.
— БПЛА двойного назначения: Применяется в служебных беспилотных системах для навигации и выполнения задач мониторинга.

Важные примечания
— Данная версия модуля не имеет встроенного магнитометра и барометра. Для использования функций, требующих определения курса (RTH с ориентацией, полеты по маршруту), необходимо подключать внешний магнитометр. Для получения точных данных о высоте рекомендуется использовать полетный контроллер со встроенным барометром.
— Модуль поставляется с разъемом SH1.0-4P — используйте входящий в комплект шлейф для подключения без пайки.
— Модуль поддерживает горячий старт — для быстрого старта старайтесь не отключать питание модуля на длительное время.
— Для настройки и проверки работоспособности рекомендуется использовать утилиту u-center от u-blox.
— Антенна с правой круговой поляризацией обеспечивает лучший прием сигнала, особенно в сложных условиях.

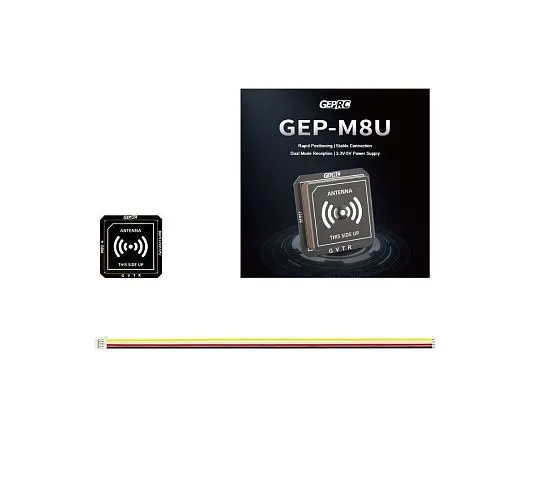

Комплектация
— GPS-модуль GEP-M8U (GPS+BDS) — 1 шт.
— Шлейф SH1.0-4P — 1 шт.
— Инструкция по эксплуатации — 1 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации (GPS+BDS, без магнитометра и барометра).
