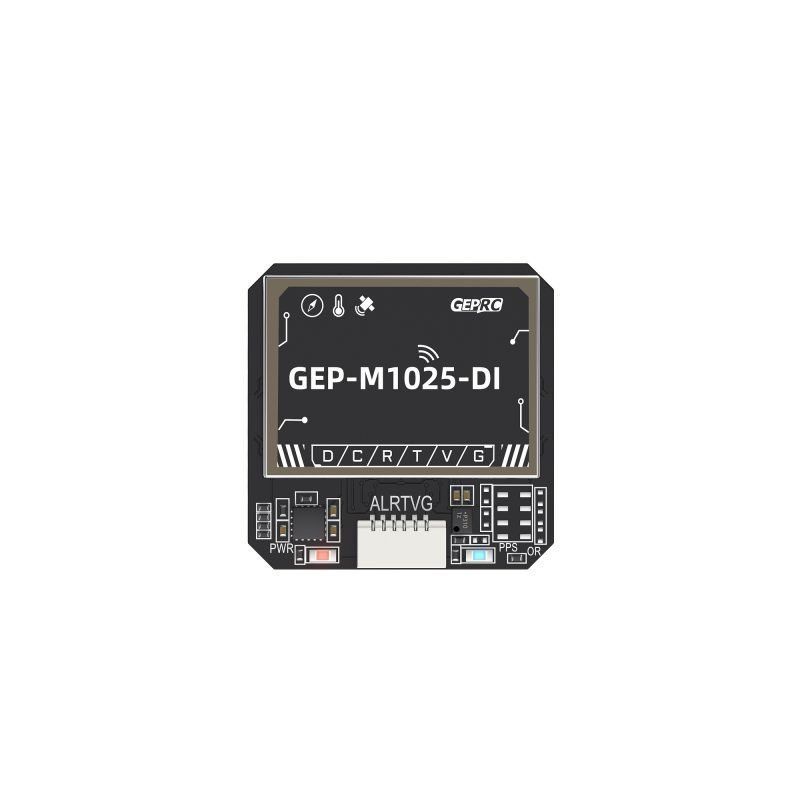

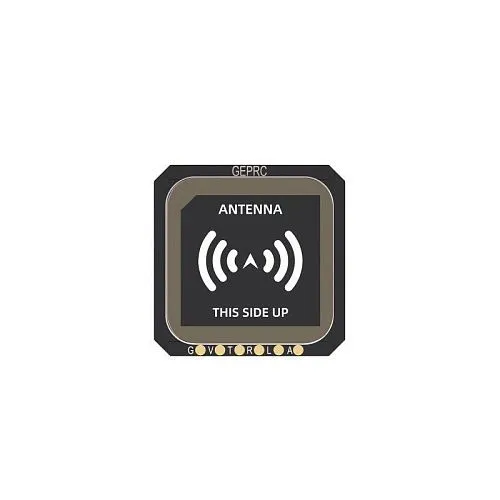

GPS-модуль GEPRC GEP-M1025-DI

GPS-модуль GEPRC GEP-M1025-DI представляет собой высокоточный навигационный приемник на базе чипа u-blox M10050 (серия M10), дополненный интегрированным магнитометром IST8310 и барометром DPS310. Модуль предназначен для использования на FPV-дронах, мультироторных системах, самолетах и других моделях, где требуется полный набор навигационных данных: координаты, курс и высота. Поддерживает совместное позиционирование по системам GPS, BDS (BeiDou), Galileo, QZSS и SBAS, обеспечивая быстрое и стабильное определение координат. Оснащен 25×25 мм керамической антенной для улучшенного приема сигнала, встроенным Flash-чипом и фарадовым конденсатором для сохранения параметров и быстрого горячего старта. Магнитометр IST8310 обеспечивает точное определение направления с высокой устойчивостью к магнитным помехам, а барометр DPS310 — высокоточные данные о высоте, что делает этот модуль идеальным для автономных полетов, полетов по маршруту и использования с прошивками INAV и Ardupilot.

Примечание: В связи с временным отсутствием барометра DPS310, он может быть заменен на барометр DPS368. Производитель гарантирует идентичность характеристик и работы.

Общие характеристики
— Тип: GPS-модуль с магнитометром IST8310 и барометром DPS310
— Модель: GEP-M1025-DI GPS
— Бренд: GEPRC
— Чип GPS: u-blox M10050 (M10 серия)
— Магнитометр: IST8310
— Барометр: DPS310 (возможна замена на DPS368)
— Антенна: керамическая, 25×25 мм
— Совместное позиционирование: GPS + BDS + Galileo + QZSS + SBAS
— Количество каналов: 72
— Максимальное количество спутников: 32
— Частота обновления: 10 Гц

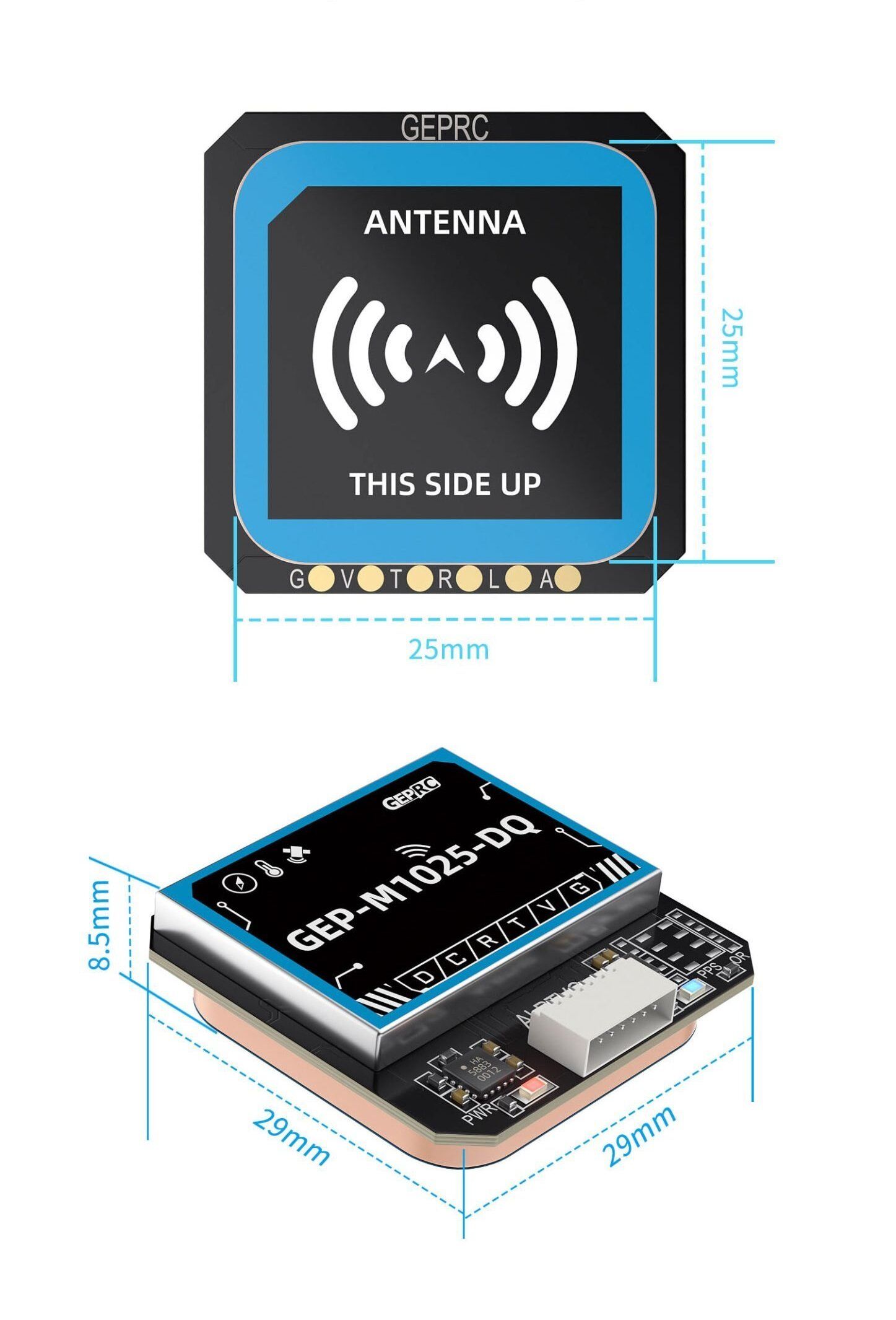

— Габариты: 29 × 29 × 8.5 мм
— Вес: 13 г

Ключевые особенности
— Современный чип u-blox M10: 10-е поколение чипов u-blox обеспечивает высокую чувствительность, низкое энергопотребление и устойчивость к помехам, что особенно важно для FPV-дронов.
— Премиальный магнитометр IST8310: Высококачественный датчик магнитного поля обеспечивает точное определение курса с улучшенной устойчивостью к магнитным помехам по сравнению с другими решениями. Идеален для сложных условий эксплуатации.
— Высокоточный барометр DPS310: Обеспечивает точное измерение высоты с высоким разрешением, что необходимо для режимов удержания высоты, полетов по маршруту и стабильной работы в INAV.
— Полный набор датчиков: Интегрированный магнитометр и барометр позволяют использовать все возможности автономных режимов полета: полет по маршруту (waypoint), удержание позиции (loiter), возврат домена (RTH) с сохранением курса и высоты.
— Мультисистемное позиционирование: Поддержка GPS, BeiDou, Galileo, QZSS и SBAS позволяет использовать сигналы от всех доступных спутниковых группировок, обеспечивая быстрое определение координат и стабильную работу в сложных условиях.
— Увеличенная антенна: Керамическая антенна размером 25×25 мм обеспечивает лучший прием сигнала по сравнению со стандартными 18×18 мм антеннами, повышая чувствительность и устойчивость к помехам.
— Быстрый старт: Встроенный Flash-чип сохраняет конфигурацию модуля, а фарадовый конденсатор позволяет быстро выполнить горячий старт при временном отключении питания.
— Высокая частота обновления: 10 Гц обеспечивает плавное отображение положения, курса и высоты в OSD и телеметрии.
— Высокая точность: Горизонтальная точность позиционирования 1.5 м, точность скорости 0.05 м/с, высокая стабильность показаний барометра.
— Светодиодная индикация: Встроенный светодиод отображает статус работы модуля, упрощая настройку и диагностику.

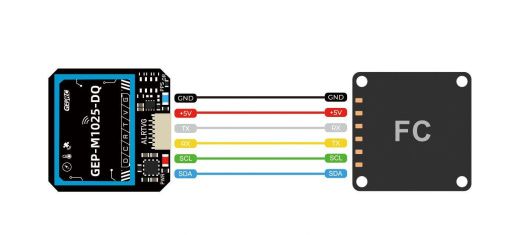

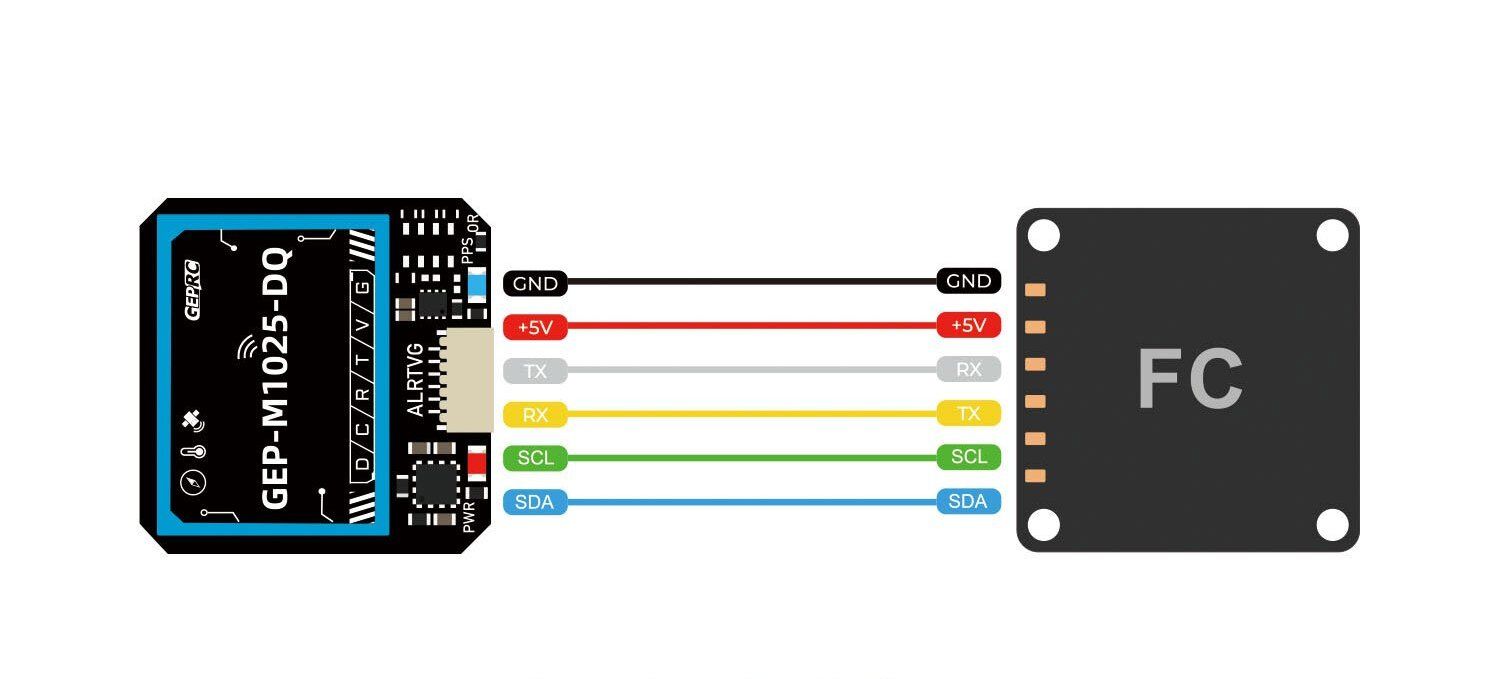

— Простота подключения: Модуль подключается к полетному контроллеру через UART (GPS) и I2C (магнитометр и барометр).

Технические характеристики
— Чип GPS: u-blox M10050 (M10 серия)
— Магнитометр: IST8310
— Барометр: DPS310 (или DPS368)
— Входное напряжение: 3.3–5 В
— Рабочая частота: GPS L1, GLONASS L1, BDS B1, Galileo E1, SBAS L1, QZSS L1
— Режим работы: совместное позиционирование GPS + BDS + Galileo + QZSS + SBAS
— Количество каналов: 72
— Максимальное количество спутников: 32
— Протокол вывода: UART (ublox), I2C (магнитометр, барометр)
— Скорость передачи: 115200 бит/с (по умолчанию)
— Частота обновления: 10 Гц
— Точность скорости: 0.05 м/с
— Горизонтальная точность: 1.5 м (2D, при благоприятных условиях)
— Точность синхронизации времени: 30 нс
— Чувствительность приемника: слежение –162 дБм, захват –160 дБм
— Максимальная высота: 50000 м
— Максимальная скорость: 500 м/с
— Максимальное ускорение: 4G
— Габариты: 29 × 29 × 8.5 мм
— Вес: 13 г

Область применения
— Автономные полеты с прошивками INAV и Ardupilot: Полный набор премиальных датчиков (GPS, магнитометр IST8310, барометр DPS310) позволяет использовать все возможности автономных режимов с максимальной точностью и стабильностью.
— Дальнобойные полеты (Long Range): Обеспечивает надежную навигационную информацию для безопасного возврата аппарата при потере связи, включая стабилизацию по курсу и высоте.
— Профессиональная аэросъемка: Высокая точность позиционирования и стабильность показаний позволяют использовать модуль в коммерческих проектах, требующих максимальной надежности.
— Кинематографические дроны (Cinewhoop): Точное удержание высоты и курса позволяет выполнять плавные кадры и повторяемые движения.
— Сложные миссии и обследования: Идеален для полетов в условиях плотной застройки, горной местности и других сложных условиях, где важна максимальная устойчивость к помехам.
— БПЛА двойного назначения: Применяется в служебных беспилотных системах для навигации и выполнения сложных миссий с привязкой к координатам, высоте и направлению.

Важные примечания
— Для корректной работы магнитометра в прошивке INAV необходимо установить ориентацию: IST8310 — CW 90° flip.
— В связи с временным отсутствием барометра DPS310, он может быть заменен на барометр DPS368. Производитель гарантирует идентичность характеристик и работы, поэтому оба варианта полностью взаимозаменяемы.
— Модуль поддерживает горячий старт благодаря встроенному фарадовому конденсатору — для быстрого старта старайтесь не отключать питание модуля на длительное время.
— При монтаже модуля старайтесь размещать его на удалении от источников магнитных помех (силовые провода, моторы, динамики) для точной работы магнитометра. Магнитометр IST8310 обладает повышенной устойчивостью к помехам, но правильный монтаж остается важным.
— Для точных показаний барометра обеспечьте доступ модуля к атмосферному давлению (не закрывайте корпусом, но защитите от прямого потока воздуха от пропеллеров).

Комплектация
— GPS-модуль GEP-M1025-DI с магнитометром IST8310 и барометром — 1 шт.
— Провод для подключения (terminal wire) — 1 шт.
— Инструкция по эксплуатации — 1 шт.
— Наклейка GEPRC — 1 шт.
— Термоусадочная трубка — 1 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации (магнитометр IST8310, барометр DPS310/DPS368).
