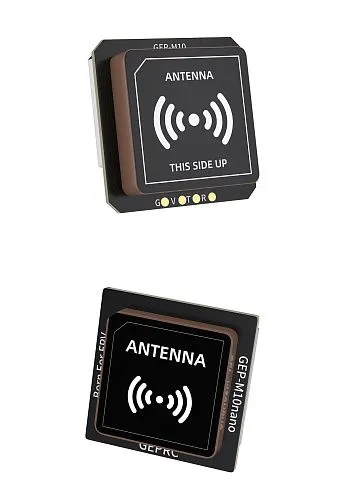

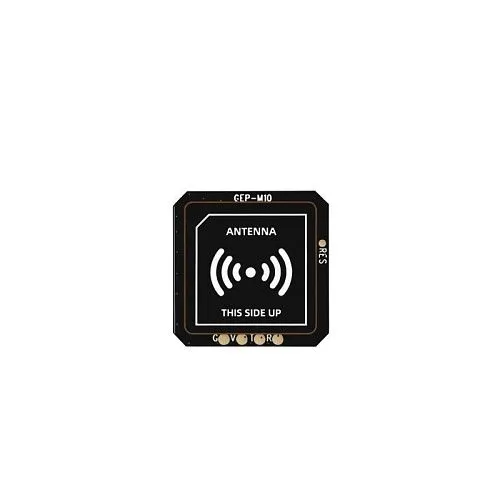

GPS-модуль GEPRC GEP-M10

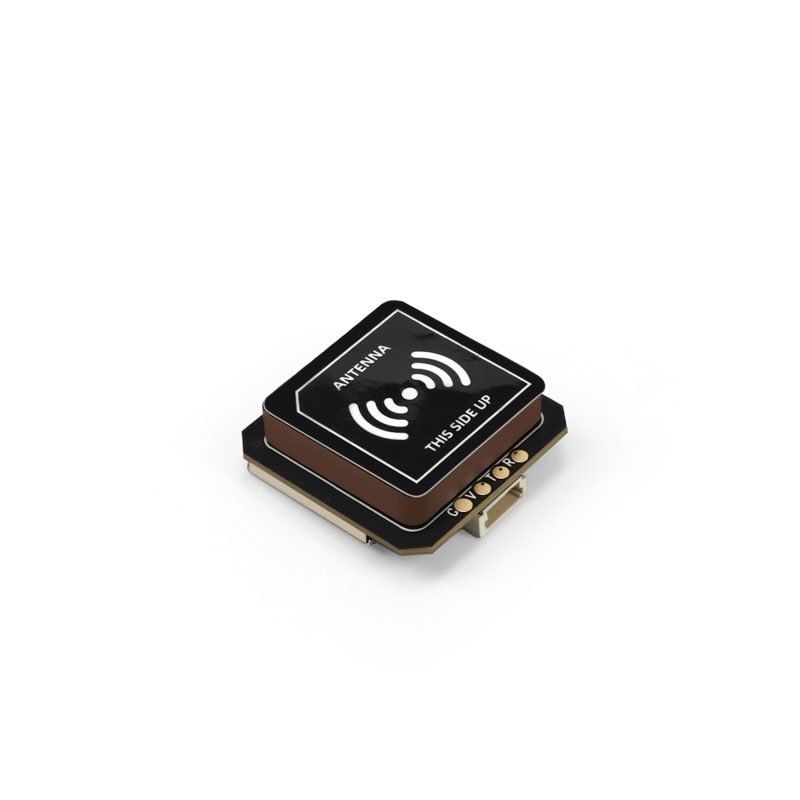

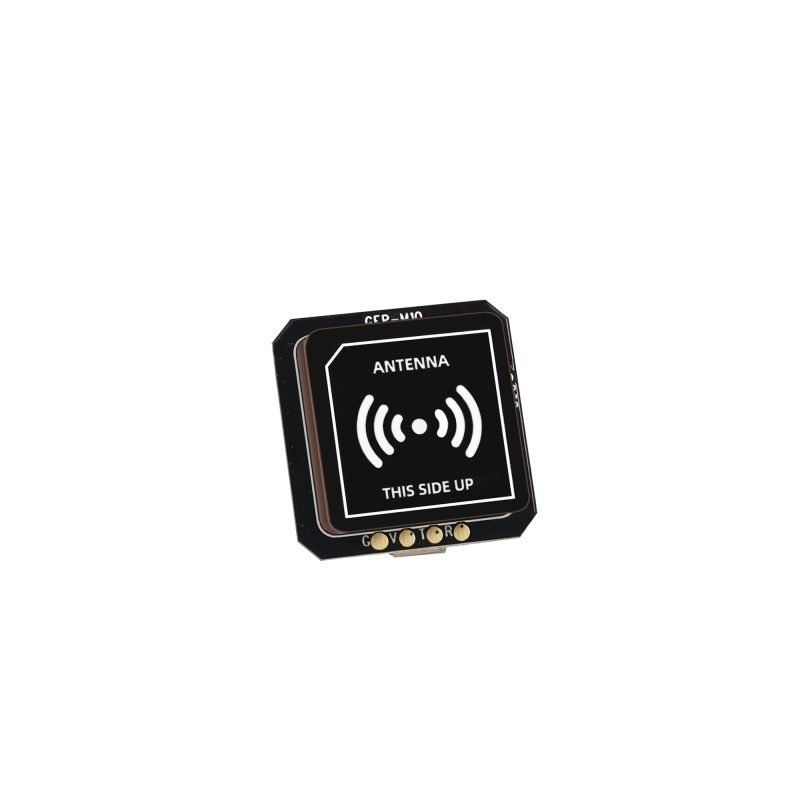

GPS-модуль GEPRC GEP-M10 представляет собой высокоточный навигационный приемник на базе чипа u-blox M10050 (серия M10), предназначенный для использования на FPV-дронах, мультироторных системах, самолетах и других моделях. Модуль поддерживает совместное позиционирование по системам GPS, BDS (BeiDou), Galileo, QZSS и SBAS, обеспечивая быстрое и стабильное определение координат. Оснащен увеличенной керамической антенной 18×18 мм для улучшенного приема сигнала, встроенным Flash-чипом и фарадовым конденсатором для сохранения параметров и быстрого горячего старта. Данная версия поставляется без магнитометра и барометра, что делает ее оптимальным выбором для задач, где требуются только координаты, при этом увеличенная антенна обеспечивает лучший прием сигнала по сравнению с компактными версиями.

Общие характеристики
— Тип: GPS-модуль (без магнитометра и барометра)
— Модель: GEP-M10
— Бренд: GEPRC
— Чип: u-blox M10050 (M10 серия)

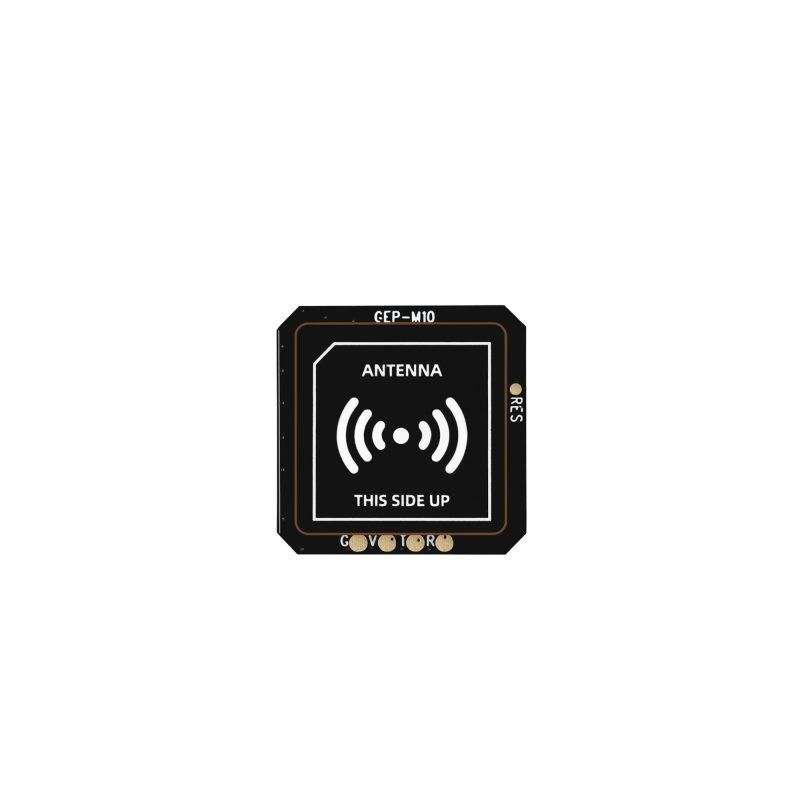

— Антенна: керамическая, 18×18 мм
— Совместное позиционирование: GPS + BDS + Galileo + QZSS + SBAS
— Количество каналов: 72
— Максимальное количество спутников: 32
— Частота обновления: 10 Гц

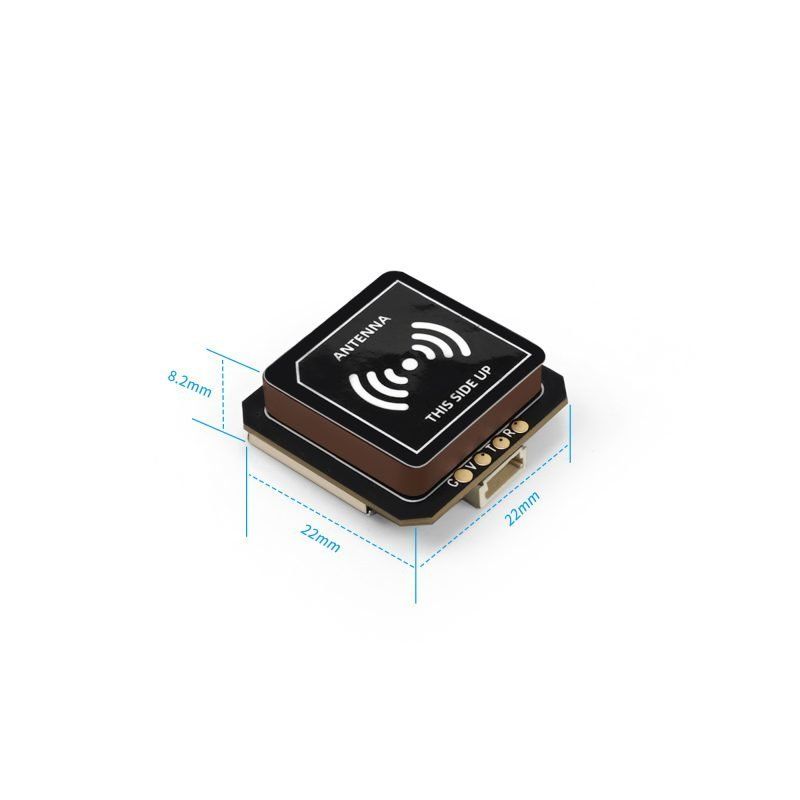

— Габариты: 22 × 22 × 8.2 мм

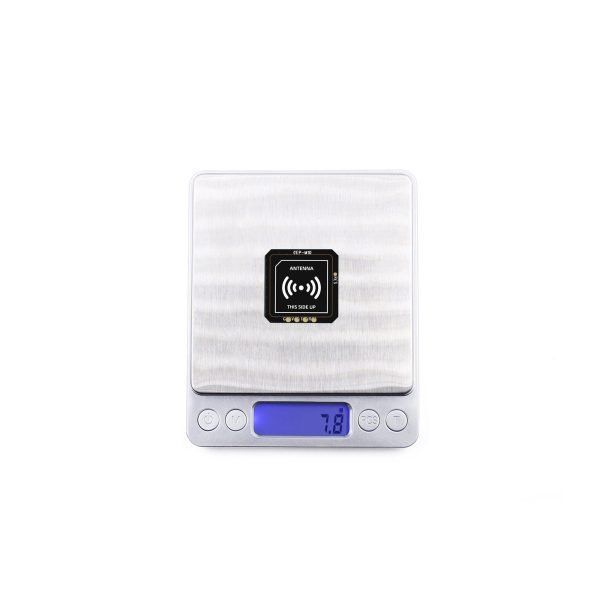

— Вес: 7.8 г

Ключевые особенности
— Увеличенная антенна 18×18 мм: Керамическая антенна большего размера обеспечивает лучший прием сигнала по сравнению со стандартными 12×12 мм антеннами, повышая чувствительность и устойчивость к помехам.
— Современный чип u-blox M10: 10-е поколение чипов u-blox обеспечивает высокую чувствительность, низкое энергопотребление и устойчивость к помехам, что особенно важно для FPV-дронов.
— Мультисистемное позиционирование: Поддержка GPS, BeiDou, Galileo, QZSS и SBAS позволяет использовать сигналы от всех доступных спутниковых группировок, обеспечивая быстрое определение координат и стабильную работу в сложных условиях (городская застройка, лес, ущелья).
— Быстрый старт: Встроенный Flash-чип сохраняет конфигурацию модуля, а фарадовый конденсатор позволяет быстро выполнить горячий старт при временном отключении питания.
— Высокая частота обновления: 10 Гц обеспечивает плавное отображение положения в OSD и телеметрии, что критически важно для динамичных полетов.
— Высокая точность: Горизонтальная точность позиционирования 1.5 м (при благоприятных погодных условиях), точность скорости 0.05 м/с.

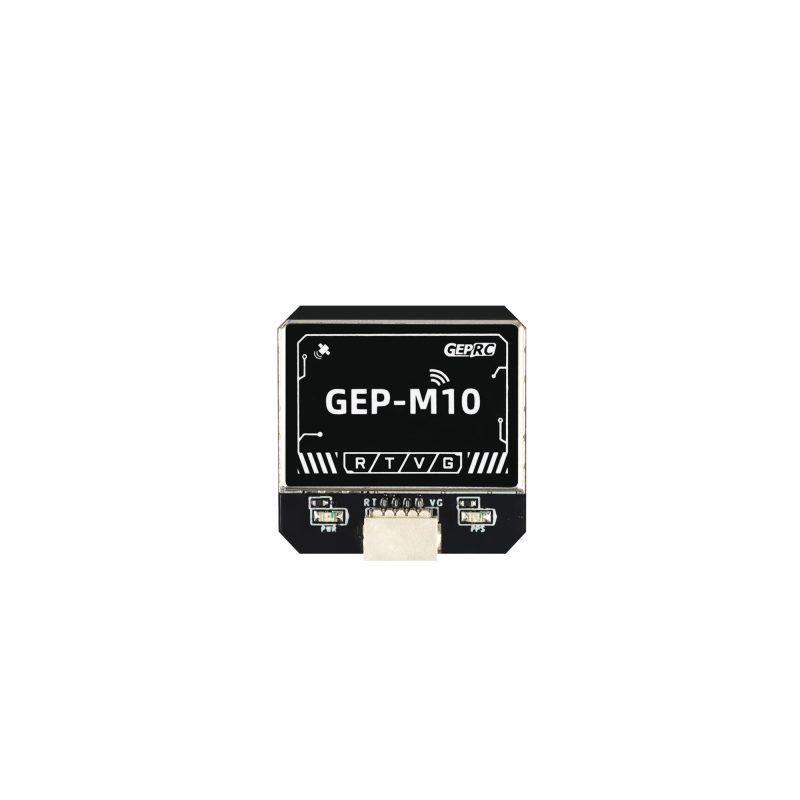

— Светодиодная индикация: Встроенный светодиод отображает статус работы модуля, упрощая настройку и диагностику.

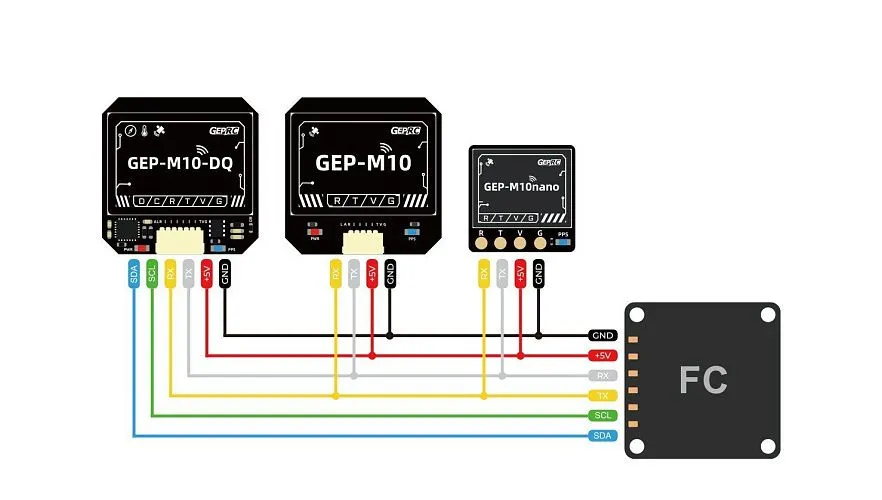

— Простота подключения: Модуль подключается к полетному контроллеру через UART, используя стандартные протоколы u-blox.
— Универсальный размер: Стандартный размер 22×22 мм обеспечивает удобный монтаж на большинстве рам.

Технические характеристики
— Чип: u-blox M10050 (M10 серия)
— Входное напряжение: 3.3–5 В
— Рабочая частота: GPS L1, GLONASS L1, BDS B1, Galileo E1, SBAS L1, QZSS L1
— Режим работы: совместное позиционирование GPS + BDS + Galileo + QZSS + SBAS
— Количество каналов: 72
— Максимальное количество спутников: 32
— Протокол вывода: UART (ublox), I2C (зарезервирован)
— Скорость передачи: 115200 бит/с (по умолчанию)
— Частота обновления: 10 Гц
— Точность скорости: 0.05 м/с
— Горизонтальная точность: 1.5 м (2D, при благоприятных условиях)
— Точность синхронизации времени: 30 нс
— Чувствительность приемника: слежение –162 дБм, захват –160 дБм
— Максимальная высота: 50000 м
— Максимальная скорость: 500 м/с
— Максимальное ускорение: 4G

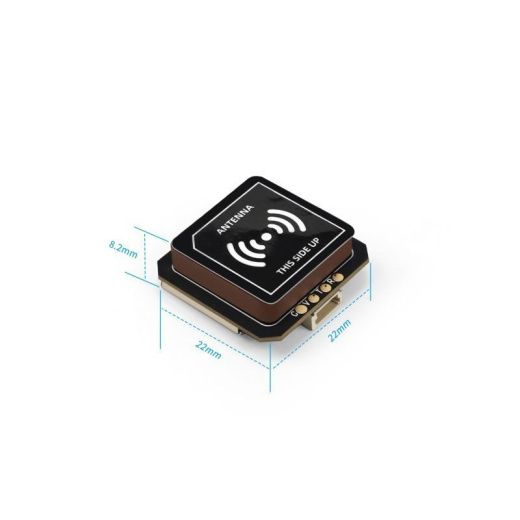

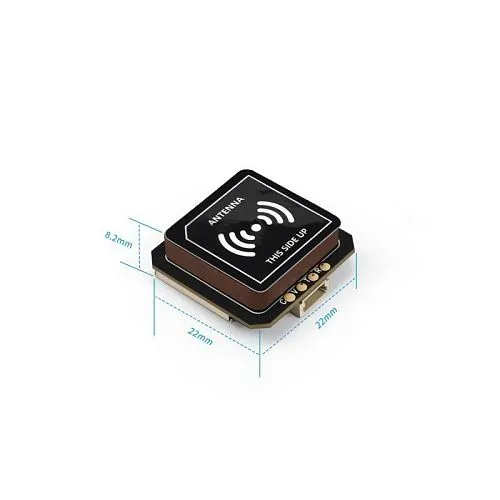

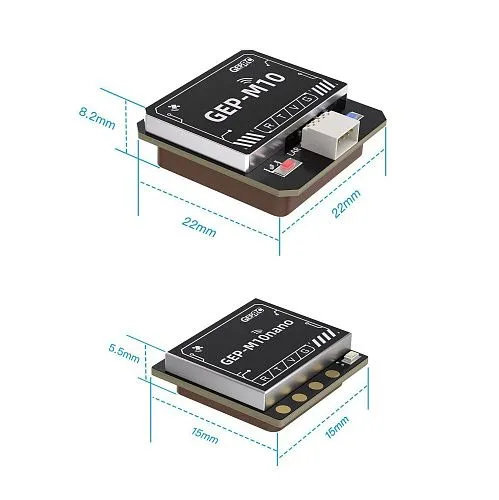

— Габариты: 22 × 22 × 8.2 мм
— Вес: 7.8 г
— Размер антенны: 18 × 18 мм

Область применения
— FPV-фристайл и гонки: Отображение координат, скорости, высоты и расстояния до дома в OSD; функция возврата домена (RTH) при использовании с совместимым полетным контроллером.
— Дальнобойные полеты (Long Range): Увеличенная антенна обеспечивает надежный прием сигнала на больших дистанциях, а модуль предоставляет навигационную информацию для безопасного возврата аппарата при потере связи.
— Кинематографические дроны (Cinewhoop): Стабильное позиционирование позволяет выполнять плавные кадры и повторяемые движения.
— Телеметрия: Передача координат на наземную станцию для отслеживания положения дрона в реальном времени.
— БПЛА двойного назначения: Применяется в служебных беспилотных системах для навигации и выполнения задач мониторинга.

Важные примечания

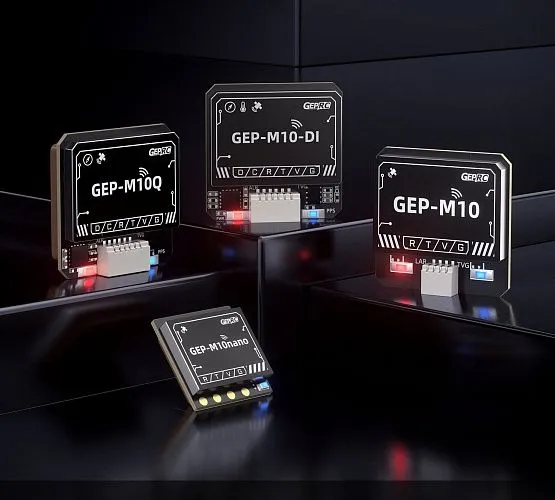

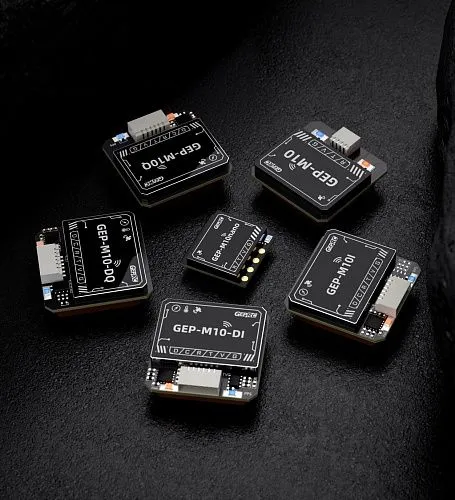

— Данная версия модуля не имеет встроенного магнитометра и барометра. Для использования функций, требующих определения курса (RTH с ориентацией, полеты по маршруту), необходимо подключать внешний магнитометр или выбирать версию модуля с интегрированным компасом (GEP-M10Q, GEP-M10I и их модификации).
— Модуль поддерживает горячий старт благодаря встроенному фарадовому конденсатору — для быстрого старта старайтесь не отключать питание модуля на длительное время.
— Для настройки и проверки работоспособности рекомендуется использовать утилиту u-center от u-blox.
— Увеличенная антенна 18×18 мм обеспечивает лучший прием сигнала, особенно в сложных условиях.

Комплектация
— GPS-модуль GEP-M10 — 1 шт.
— Провод для подключения (terminal wire) — 1 шт.
— Инструкция по эксплуатации — 1 шт.
— Наклейка GEPRC — 1 шт.
— Термоусадочная трубка — 1 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации (стандартный размер, без магнитометра и барометра).
— Чтобы получить коммерческое предложение (КП), уточнить наличие нужного варианта и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
