Интегрированная система DarwinFPV ELRS2.0 F411 15A Bluejay AIO

Описание "Интегрированная система DarwinFPV ELRS2.0 F411 15A Bluejay AIO"

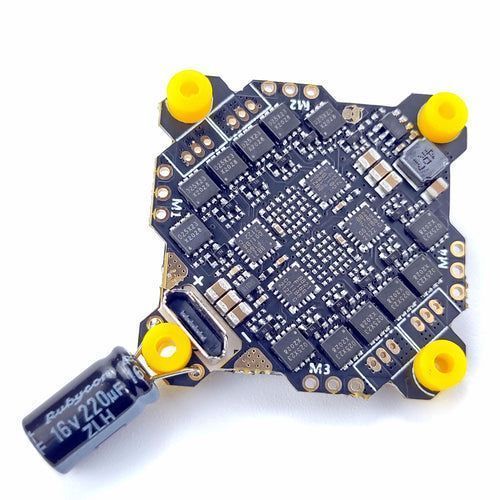

Полностью интегрированная система «все в одном» (AIO), объединяющая полетный контроллер на базе STM32F411, 4-в-1 регуляторы хода на 15А с прошивкой Bluejay и встроенный приемник ExpressLRS 2.0 (ELRS). Это компактное и легкое решение предназначено для создания ультрасовременных микро- и whoop-дронов, где критически важны минимальный вес, простота сборки и передовые характеристики управления. Благодаря встроенному приемнику ELRS, система обеспечивает непревзойденную скорость отклика, помехозащищенность и дальность связи, избавляя от необходимости устанавливать и настраивать отдельный приемник.

Общие характеристики
— Тип: Интегрированная система «всё в одном» (AIO): полетный контроллер (FC) + 4-в-1 ESC + приемник ELRS
— Модель: DarwinFPV ELRS2.0 F411 15A Bluejay AIO
— Основной микроконтроллер (FC): STM32F411
— Гироскоп/Акселерометр: MPU6000 / ICM42688-P (в зависимости от версии)
— Встроенный приемник: ExpressLRS 2.0 (ELRS) 2.4 ГГц (чипы SX1280 + ESP8285)
— Регулятор хода (ESC): 4-в-1 на 15А с прошивкой Bluejay
— Назначение: Микро- и whoop-дроны на 1-3S, ультракомпактные FPV-сборки
— Входное напряжение: 1–3S LiPo (3.0–12.6 В)
— Размеры крепления: 25.5×25.5 мм или 31×31 мм (тип уточняется)
— Вес: ~5.4 г

Ключевые особенности
— Полная интеграция для экономии места и времени: Объединение FC, ESC и приемника ELRS на одной плате сокращает количество проводов, упрощает сборку и минимизирует вес, что критически важно для ультралегких дронов.
— Передовой протокол ExpressLRS 2.0: Встроенный приемник ELRS обеспечивает сверхнизкую задержку управления (<10 мс), высокую дальность связи (>2 км) и отличную помехозащищенность, что сохраняет контроль над дроном в самых сложных условиях.
— Современное управление моторами: Регуляторы хода с прошивкой Bluejay поддерживают цифровые протоколы Dshot (до 600), плавный старт и настраиваемые параметры, обеспечивая точное и тихое управление оборотами.
— Компактность без ущерба для функциональности: Несмотря на малый размер, плата имеет необходимые интерфейсы (UART, I2C, разъемы для камеры и VTX) и мощный BEC 5V/2A для питания периферии.
— Достаточная мощность для микро-моторов: ESC с номинальным током 15А на каждый мотор (пик 17А) идеально подходят для большинства популярных микро- и whoop-двигателей.

Технические характеристики
Полетный контроллер (FC):
— Основной чип: STM32F411
— Гироскоп: MPU6000 / ICM42688-P (SPI)
— BEC: 5V / 2A
— Порты UART: минимум 2 (UART1, UART2)
— Прошивка: Betaflight (специальная цель, например, DARWINF4SX1280HD)

Регулятор хода (ESC):
— Непрерывный ток: 4×15A
— Пиковый ток: 4×17A
— Прошивка: Bluejay (цель S_H_50)
— Поддерживаемые протоколы: Dshot150/300/600

Приемник (RX):
— Протокол: ExpressLRS 2.0 (ELRS) 2.4 ГГц
— Чипы: SX1280 + ESP8285
— Мощность обратной связи (телеметрия): 100 мВт
— Антенна: Встроенная / на разъеме IPEX (зависит от версии)

Область применения
— Сборка ультралегких whoop- и toothpick-дронов.
— Микро-гоночные дроны, требующие минимальной задержки управления.
— Компактные FPV-системы для начинающих и опытных пилотов.
— Любые проекты, где важен вес и современный протокол управления.

Комплектация
— 1× Плата AIO ELRS2.0 F411 15A Bluejay
— 1× Набор проводов для подключения (камера, VTX и др.)
— 1× Антенна для приемника ELRS (если разъемная)
— 1× Комплект крепежных винтов и демпферов
— 1× Наклейка

Варианты исполнения и коммерческое предложение
— Данная AIO-система доступна отдельно, а также в составе комплекта с передающим модулем Vantac ELRS.
— Чтобы получить коммерческое предложение (КП) и уточнить наличие, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и нужной вам партии.
