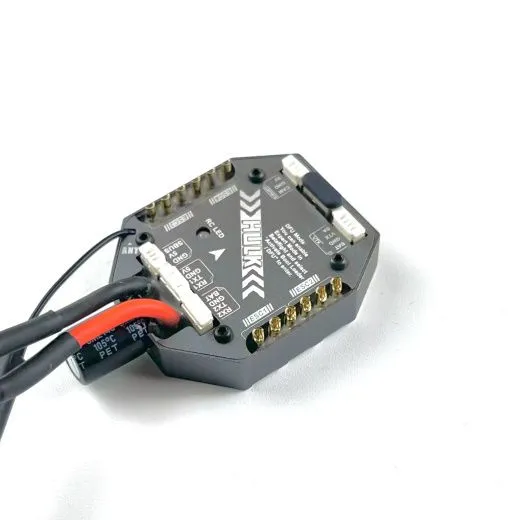

Интегрированная система DarwinFPV HULK 45A 3-6S AIO (IP67)

Описание "Интегрированная система DarwinFPV HULK 45A 3-6S AIO (IP67)"

Профессиональная полностью интегрированная система «все в одном» (AIO), разработанная на базе проверенного дрона DarwinFPV HULK и идеально подходящая для сборок на раме FPVCYCLE TOOTHFAIRY 2. HULK AIO объединяет в герметичном алюминиевом корпусе три ключевых компонента: полетный контроллер F411, 4-в-1 ESC на 45А и SPI-приемник ELRS 2.4 ГГц. Заливка высокотеплопроводным силиконом и степень защиты IP67 гарантируют безупречную работу под дождем и снегом, в пыли и грязи, позволяя вам сосредоточиться на полете и съемке, а не на переживаниях о сохранности электроники.

Общие характеристики
— Тип: Интегрированная система «все в одном» (AIO): полетный контроллер (FC) + 4-в-1 ESC + приемник ELRS
— Модель: DarwinFPV HULK 45A 3-6S AIO
— Основной микроконтроллер (FC): STM32F411CEU6 (100 МГц)
— Гироскоп/Акселерометр: MPU6500
— Встроенный приемник: SPI ELRS 2.4 ГГц (чип SX1281)
— Назначение: Компактные FPV-дроны для всепогодной аэросъемки, фристайла и профессиональных задач (4-5 дюймов)
— Степень защиты: IP67 (герметичный алюминиевый корпус, выдерживает погружение в пресную воду на 0.5 м до 30 мин)
— Входное напряжение: 3–6S LiPo
— Размеры крепления: 25.5×25.5 мм (M2)
— Габариты: 46.2×39.5×10 мм
— Вес: 41.5 г

Ключевые особенности
— Абсолютная защита для инвестиций (IP67): Герметичный алюминиевый корпус с теплопроводным силиконом защищает электронику от воды, пыли и ударов, предотвращая дорогостоящий выход оборудования из строя в полевых условиях. Система сохраняет работоспособность даже после 30 минут под водой.
— Встроенный ELRS 2.4 ГГц: Интеграция приемника ExpressLRS на плате экономит место и бюджет, обеспечивая сверхнадёжную связь с низкой задержкой без необходимости покупки и подключения отдельного модуля.
— Интеллектуальная защита интерфейсов: Каждый порт ввода-вывода имеет независимую защиту от короткого замыкания. Если один из разъемов будет поврежден, остальные продолжат работу — это сохранит функциональность дрона и избавит от внепланового ремонта.

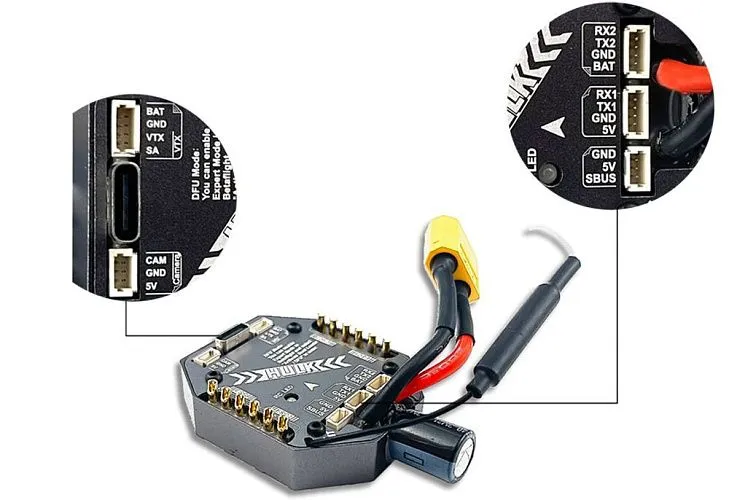

— Готовые решения для подключения: Все основные интерфейсы (аналоговая/цифровая камера, VTX, SBUS) выведены на разъемы, что ускоряет сборку и исключает ошибки пайки. Решение сведено к минимуму, чтобы вы быстрее подняли дрон в воздух.
— Оптимальный баланс производительности: Сочетание процессора F411, ESC 45А (пик 55А) и мощного BEC (до 0.75А) идеально подходит для большинства 4-5 дюймовых моторов, обеспечивая уверенную тягу и стабильное питание периферии без лишних затрат.

Технические характеристики

Параметры полетного контроллера (FC) и приемника
— Основной чип FC: STM32F411CEU6 (100 МГц)
— Гироскоп: MPU6500
— OSD: AT7456E (Betaflight OSD)
— Чип приемника: SX1281 (2.4 ГГц)
— Тип приемника: SPI ELRS 2.4 ГГц
— Целевая прошивка: Betaflight__DARWINF4SX1280
— BEC выходы: 5V / 0.5A (3 порта) и BAT / 0.75A (2 порта)
— Порты UART: UART1, UART2
— Программный UART (SOFTSERIAL): 1 (для управления VTX)
— SBUS: 1 порт (с инвертором на RX1)

Параметры регулятора хода (ESC)
— Основной чип ESC: EFM8BB21F16G
— Непрерывный ток: 4×45A
— Максимальный ток (5 сек): 4×55A
— Целевая прошивка ESC: J_H_40 (BlueJay)

Область применения
— Профессиональная FPV-аэросъемка в сложных метеоусловиях (туман, дождь, снег, брызги воды).
— Коммерческие и промышленные инспекции (мосты, трубопроводы, линии электропередач), где надежность критична.
— Всепогодные гоночные и фристайл-дроны на 4-5 дюймов.
— Поисково-спасательные и разведывательные БПЛА для силовых структур (МЧС, МО, пограничная служба), требующие живучести и защиты от внешних воздействий.

Важные рекомендации по эксплуатации
— Морская вода: Не рекомендуется использовать в морской воде из-за высокой коррозии. При случайном попадании немедленно промойте пресной водой и тщательно просушите.
— Полярность: Строго соблюдайте полярность при подключении аккумулятора 3-6S. Обратное подключение приводит к мгновенному выходу AIO из строя.
— Первичная проверка: При первом подключении к Betaflight убедитесь, что гироскоп и акселерометр определяются корректно, а их показания адекватны.
— Проверка моторов: Перед установкой пропеллеров обязательно проверьте в Betaflight вращение всех моторов и их направление.
— Переход на ELRS 3.0: Заводская прошивка Betaflight 4.3 поддерживает только ELRS 2.0. Для использования ELRS 3.0 требуется обновление до версии 4.4 (цель BETAFPVF4SX1280). Это делается на свой риск, так как версия 4.4 является разрабатываемой и может содержать ошибки. Производитель не несет ответственности за последствия такого обновления.

Комплектация
— 1× Интегрированная система HULK AIO (FC+ESC+ELRS)
— 1× Комплект запасных кабелей (5 шт.)
— 7× Винтов для монтажа
— 3× Резиновые заглушки для порта USB Type-C
— 7× Заглушки для разъемов SH1.0
— 1× Наклейка

Варианты исполнения (доступные опции)
— Данная модель представлена в единственной конфигурации (F411 + 45A + ELRS). Для других требований к току или напряжению обратитесь к менеджерам для подбора альтернативных решений из линейки DarwinFPV.
