Интегрированная система DarwinFPV F411 45A ELRS AIO для CineApe35

Описание "Интегрированная система DarwinFPV F411 45A ELRS AIO для CineApe35"

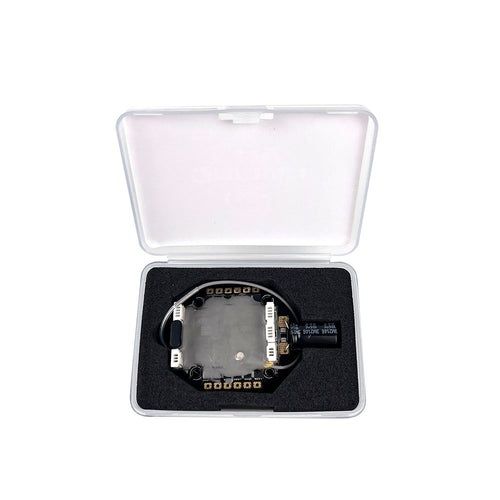

Полностью интегрированная система «все в одном» (AIO), объединяющая полетный контроллер на базе F411, 4-в-1 ESC на 45A и приемник ELRS 2.4 ГГц. Система выполнена в уникальном формате с креплением 25.5×25.5 мм, который не требует разворота на 45° и позволяет полностью разместить плату внутри рамы для максимальной защиты. Главная особенность — полностью беспаечный монтаж: все подключения осуществляются через разъемы, что делает эту AIO идеальным выбором для новичков и всех, кто ценит простоту сборки и компактность.

Общие характеристики
— Тип: Интегрированная система «все в одном» (AIO): полетный контроллер (FC) + 4-в-1 ESC + приёмник
— Модель: F411 45A ELRS AIO (используется в дроне CineApe35)
— Основной микроконтроллер (MCU): F411
— Встроенный приемник: ELRS 2.4 ГГц
— Назначение: Компактные FPV-дроны (Cinewhoop, Toothpick) с креплением 25.5×25.5 мм
— Крепление: 25.5×25.5 мм (без разворота на 45°, для полного размещения внутри рамы)

Ключевые особенности
— Полностью беспаечный монтаж: Все подключения (камера, VTX, GPS, питание) выполняются через разъемы. Это революционное решение для новичков, позволяющее собрать дрон без паяльника.
— Компактная и защищенная компоновка: Благодаря креплению 25.5×25.5 мм и отсутствию разворота, вся плата помещается внутри рамы, что значительно лучше защищает электронику при ударах по сравнению с традиционными AIO.
— Раздельная конструкция FC и ESC: Высокомощные цепи ESC и сигнальные цепи FC изолированы, что снижает уровень помех и общий процент отказов. В случае повреждения замена одного компонента не требует замены всей платы.
— Встроенный ELRS 2.4 ГГц: Интеграция популярного приемника ExpressLRS экономит место и упрощает сборку, идеально подходит для компактных дронов.
— Удобный вертикальный USB: Порт Type-C расположен сверху для легкого доступа при настройке даже в самых тесных рамах Cinewhoop.
— Защита от влаги и ударов: Плата покрыта защитным составом, значительно снижающим риск повреждения от дождя, брызг и последствий жестких посадок.

Технические характеристики
— Непрерывный ток ESC (4-в-1): 45A
— Поддерживаемое напряжение: Информация уточняется (предположительно 2-4S для Cinewhoop)
— Встроенный приемник: ELRS 2.4 ГГц
— Интерфейсы: Разъемы для аналоговой камеры, аналогового VTX, HD VTX, GPS
— USB: Type-C (вертикальный)
— Защита: Влагозащитное покрытие
— Крепление: 25.5×25.5 мм

Область применения
— Компактные дроны-видеооператоры (Cinewhoop) для съемки вблизи объектов и людей.
— Учебные и стартовые наборы для новичков в FPV.
— Микро- и мини-дроны для помещений и улицы.
— БПЛА для специальных операций в стесненных городских условиях.

Комплектация (для полной версии AIO)
— Интегрированная система F411 45A ELRS AIO — 1 шт.
— Силовой провод 120 мм (#16AWG, красный/черный) — 1 шт.
— Провод для аналоговой камеры (3P) — 1 шт.
— Провод для аналогового VTX (4P) — 1 шт.
— Провод для GPS (4P) — 1 шт.
— Провод для HD VTX (4P) — 1 шт.
— Пластиковые корпуса для разъемов SH1.0 (3P) — 2 шт.
— Пластиковые корпуса для разъемов SH1.0 (4P) — 3 шт.
— Желтые демпферные шарики M2*6.6 — 5 шт.
— Заглушка Type-C — 1 шт.
— Запасные винты — 1 набор.
— Наклейка — 1 шт.

Варианты исполнения (доступные опции)
— Данная система доступна в виде полного комплекта AIO (FC+ESC+ELRS), а также в виде отдельных компонентов: только полетный контроллер (Only FC) или только ESC (Only ESC).
— Конкретную конфигурацию можно выбрать при запросе коммерческого предложения (КП).
