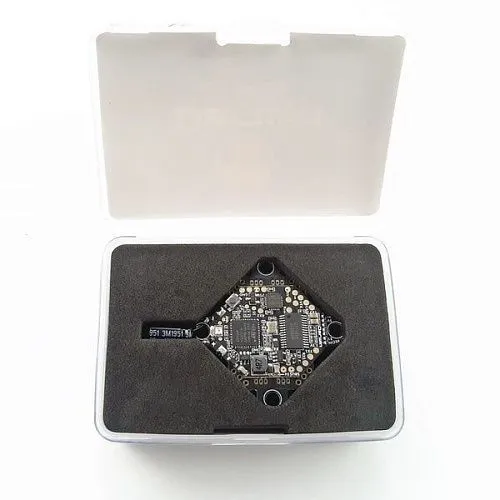

Интегрированная система DarwinFPV 15A 1-3S F411 Ultralight/Whoop AIO

Описание "Интегрированная система DarwinFPV 15A 1-3S F411 Ultralight/Whoop AIO"

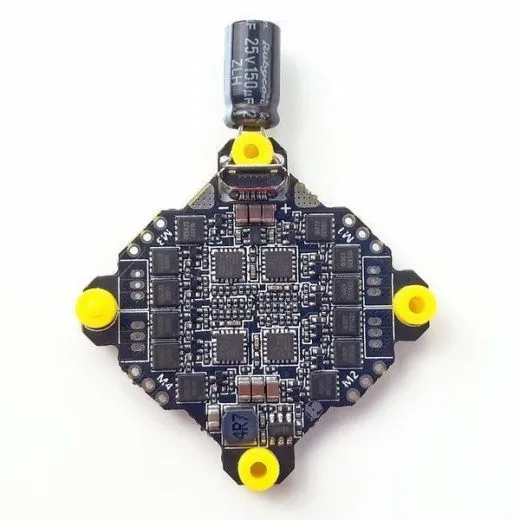

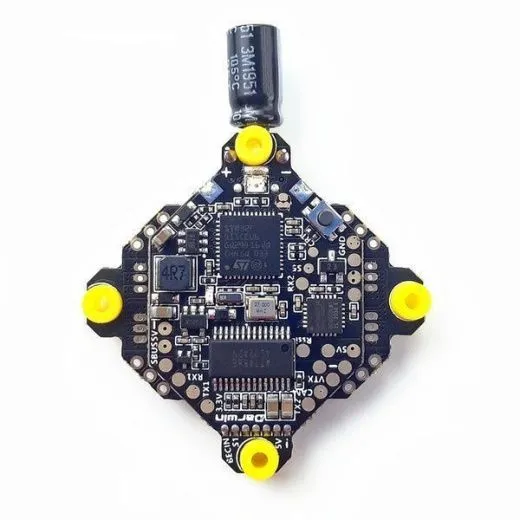

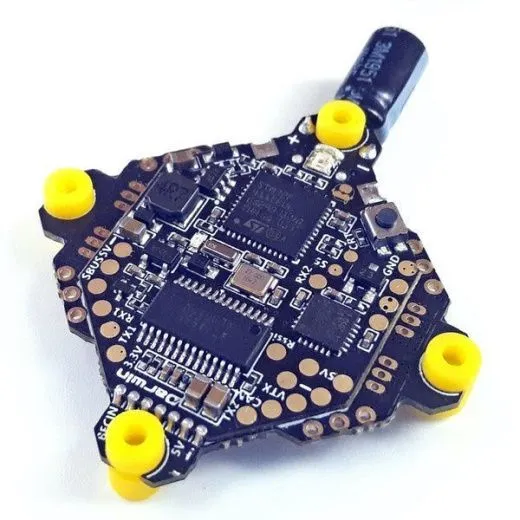

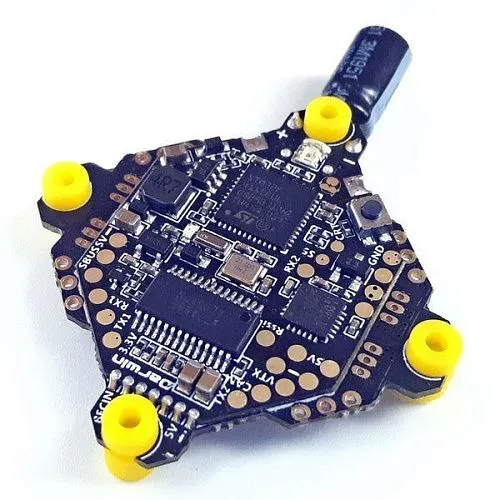

Лёгкая и компактная интегрированная система «всё в одном» (AIO), объединяющая полётный контроллер на базе STM32F411 и 4-в-1 ESC на 15А. Специально разработана для ультралёгких и whoop-дронов, работающих от аккумуляторов 1–3S. Система отличается минимальным весом, наличием предустановленного на плату конденсатора и разъёмов для беспаечного подключения моторов, что делает её идеальным выбором для сборки микро-дронов весом до 100-150 грамм.

Общие характеристики
— Тип: Интегрированная система «всё в одном» (AIO): полётный контроллер (FC) + 4-в-1 регулятор скорости (ESC)
— Модель: DarwinFPV F411 15A AIO
— Основной микроконтроллер (MCU): STM32F411 (100 МГц)
— Гироскоп/Акселерометр: MPU6500 (SPI)
— Назначение: Ультралёгкие и whoop-дроны (класса 1-3S)
— Входное напряжение: 1–3S LiPo (3.0–13.5 В)

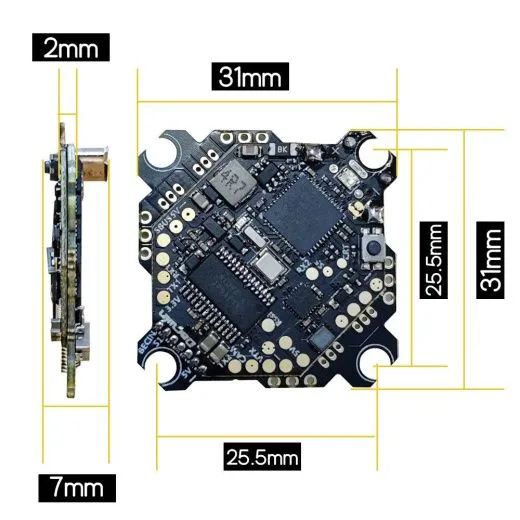

— Размеры крепления: 25.5×25.5 мм
— Габариты: 31×31×7 мм

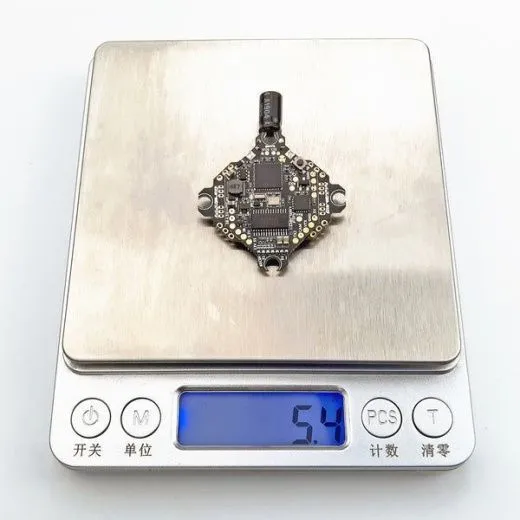

— Вес: 5.4 г (±2 г)

Ключевые особенности
— Максимальная лёгкость и компактность: Вес всего 5.4 г и крепление 25.5 мм идеально подходят для микро-дронов, где важен каждый грамм.
— Удобство сборки для новичков: Конденсатор уже предустановлен на плате, а моторы подключаются через разъёмы SH1.25 без пайки.
— Современная элементная база: 32-битный процессор F411 и гироскоп MPU6500 с интерфейсом SPI обеспечивают высокую производительность и точность.
— Продвинутое управление двигателями: ESC с 8-битным чипом EFM8BB21 и прошивкой BlueJay поддерживает плавные протоколы Dshot150/300/600.

Технические характеристики (полная версия AIO)

Параметры полётного контроллера (FC)
— Основной чип: STM32F411 (100 МГц)
— Гироскоп: MPU6500 (SPI)
— OSD: AT7456E
— BEC: 5V / 2A
— USB-интерфейс: Micro USB
— Порты UART: UART1, UART2
— Программный UART: S5 (переназначается, например, для SmartAudio)
— RSSI: 1 выделенный вход
— RGB: 1 встроенный светодиод
— Пьезопищалка (Buzzer): 1 контактная площадка (BB-)
— Прошивка: MATEKF411 (BetaFlight)

Параметры регулятора хода (ESC)
— Основной чип: EFM8BB21 (8-бит, 48 МГц)
— Входное напряжение: 1–3S LiPo
— Непрерывный ток: 4×15A
— Пиковый ток: 4×17A
— Поддерживаемые протоколы: Dshot150/300/600
— Прошивка: S_H_50 (BlueJay)
— Сечение силового кабеля: #20 AWG, длина 70 мм

Область применения
— Сборка ультралёгких whoop-дронов для полётов в помещении и на улице.
— Микро-гоночные дроны и фристайл-проекты весом до 150 г.
— Апгрейд существующих микро-дронов для улучшения характеристик.
— Учебные и любительские сборки для новичков.

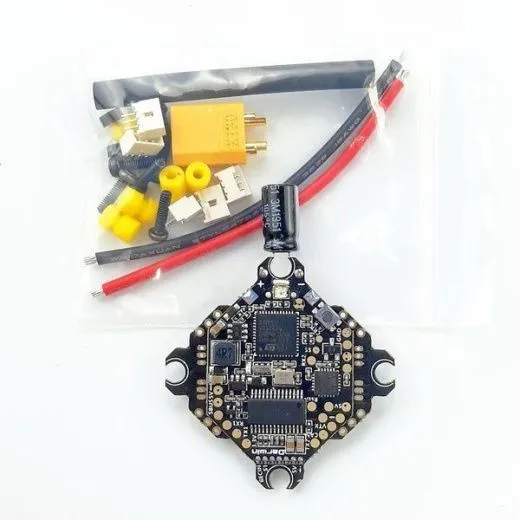

Комплектация
— 1× Плата DarwinFPV F411 15A AIO (FC + ESC)
— 5× Разъём для мотора (SH1.25, female)
— 1× Силовой кабель (#20 AWG / 70 мм)
— 1× Коннектор XT30
— 5× Демпфирующие проставки M2*6.6 (жёлтые)
— 1× Комплект запасных винтов (M2*8)
— 1× Пылезащитные прокладки
— 1× Наклейка

Варианты исполнения (доступные опции)
— Данная система доступна в виде полного комплекта AIO, а также в виде отдельных компонентов: только полётный контроллер (Only FC) или только ESC (Only ESC).
— Конкретную конфигурацию можно выбрать при запросе коммерческого предложения (КП).
