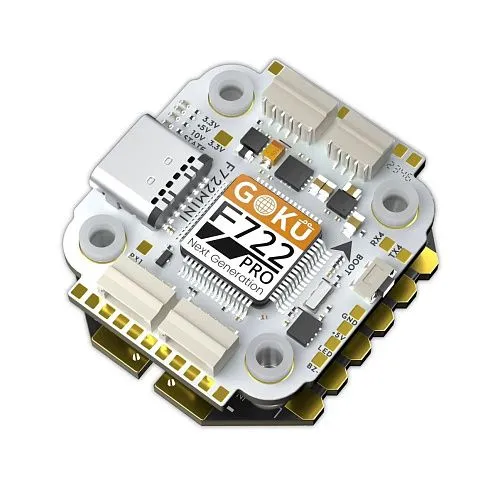

Полетный контроллер и ESC стек GOKU F722 Pro Mini V2 45A 20x20 Stack (BL32)

Описание "Полетный контроллер и ESC стек GOKU F722 Pro Mini V2 45A 20x20 Stack (BL32)"

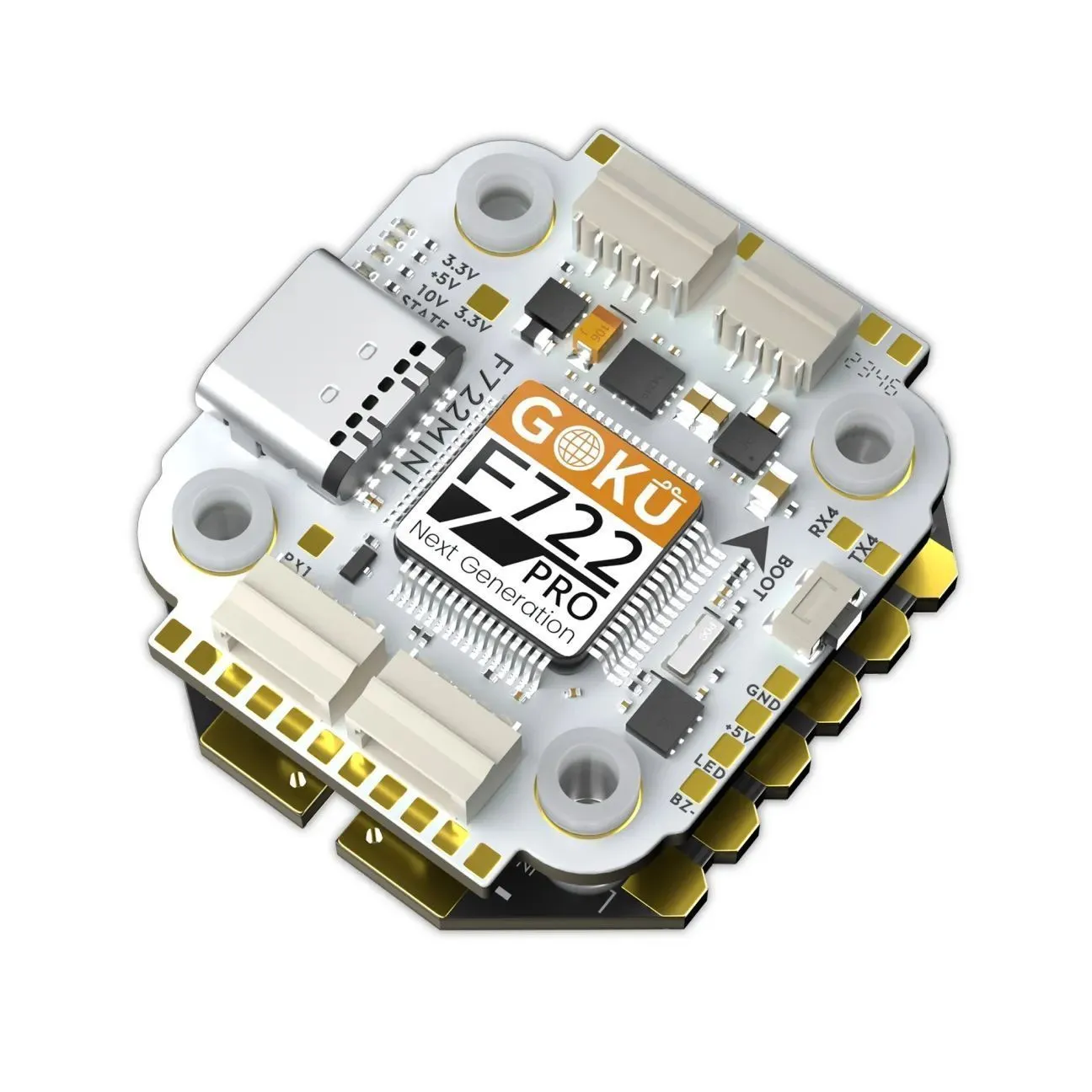

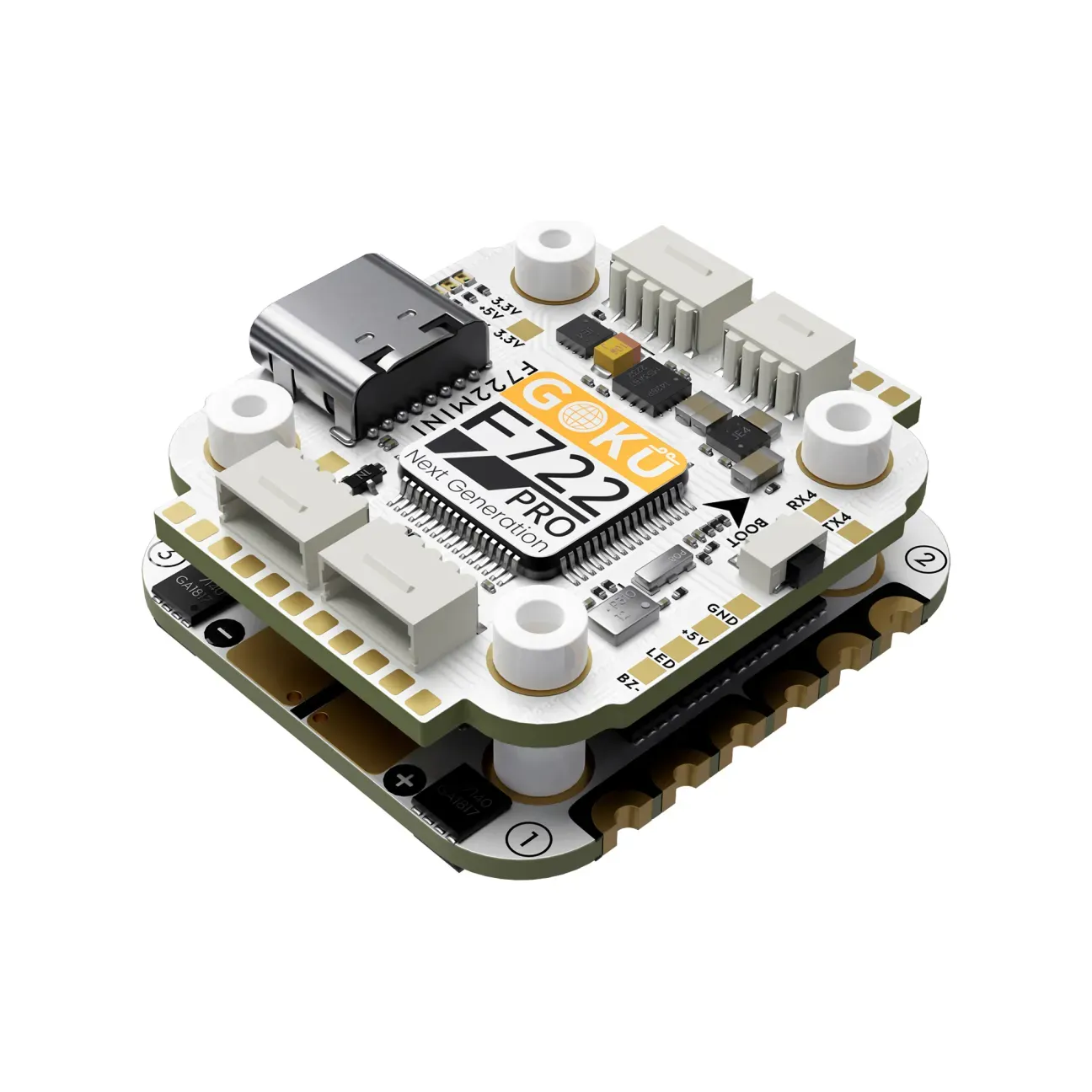

Стек Flywoo GOKU F722 Pro Mini V2 45A 20x20 Stack (BL32) представляет собой высокопроизводительное решение форм-фактора 20×20 мм, объединяющее полетный контроллер на базе STM32F722 и 4-в-1 регулятор G45M на 45А с прошивкой BL32 (на базе BLHeli_32). Это оптимальный выбор для пилотов, которые ценят проверенную временем стабильность экосистемы BLHeli_32 и предпочитают стандартизированный процесс настройки, не нуждаясь в глубокой кастомизации параметров моторов. Модульная конструкция с предустановленными разъемами, 16 МБ Blackbox, барометром и переключаемым BEC 10В/2А делает этот стек идеальной платформой для создания мощных и надежных микро- и мини-дронов.

Общие характеристики
— Тип: Стек (полетный контроллер + 4-в-1 ESC)
— Модель: GOKU F722 Pro Mini V2 45A 20x20 Stack (BL32)
— Бренд: Flywoo
— Основной микроконтроллер (FC): STM32F722 (216 МГц)
— Гироскоп/акселерометр: ICM42688P (возможна поставка с MPU6000)
— Барометр: DPS310 / SPL06
— Встроенная память Blackbox: 16 МБ
— Регулятор хода (ESC): 4-в-1 G45M на 45А с прошивкой BL32 (BLHeli_32)
— Назначение: микро- и мини-дроны (3–5 дюймов) для гоночного и фристайл-пилотирования на 2–6S
— Крепление FC и ESC: 20 × 20 мм (M2)

Ключевые особенности
— Мощная вычислительная платформа F7: Процессор STM32F722 (216 МГц) обеспечивает частоту обновления гироскопа и PID-контроллера до 8 кГц, гарантируя плавное и точное управление.
— Стабильный и мощный регулятор BL32: 32-битный ESC на 45А с прошивкой BL32 (на базе BLHeli_32) предлагает оптимизированную, надежную работу «из коробки» с поддержкой двунаправленного DShot (до 1200), телеметрии и настраиваемой частоты ШИМ до 128 кГц. Это отраслевой стандарт, известный своей стабильностью.
— Интеллектуальное питание для цифровых видеопередатчиков: Встроенный переключаемый BEC 10V/2A позволяет питать мощные VTX (например, DJI O3) и отключать их на земле через пульт, предотвращая перегрев и продлевая срок службы оборудования.
— Модульная конструкция для быстрой сборки: Предустановленные разъемы для DJI O3, GPS, приемника и пищалки сокращают время сборки и упрощают обслуживание, сохраняя паяльные площадки для гибкости.
— Расширенный функционал для анализа и автономности: 16 МБ Blackbox для детальной записи параметров полета и барометр для использования прошивки INAV с функциями удержания высоты.
— Качественное изготовление: Иммерсионное золочение плат повышает стойкость к окислению, улучшает паяемость и обеспечивает надежную работу при высоких токах и температурах.

Технические характеристики

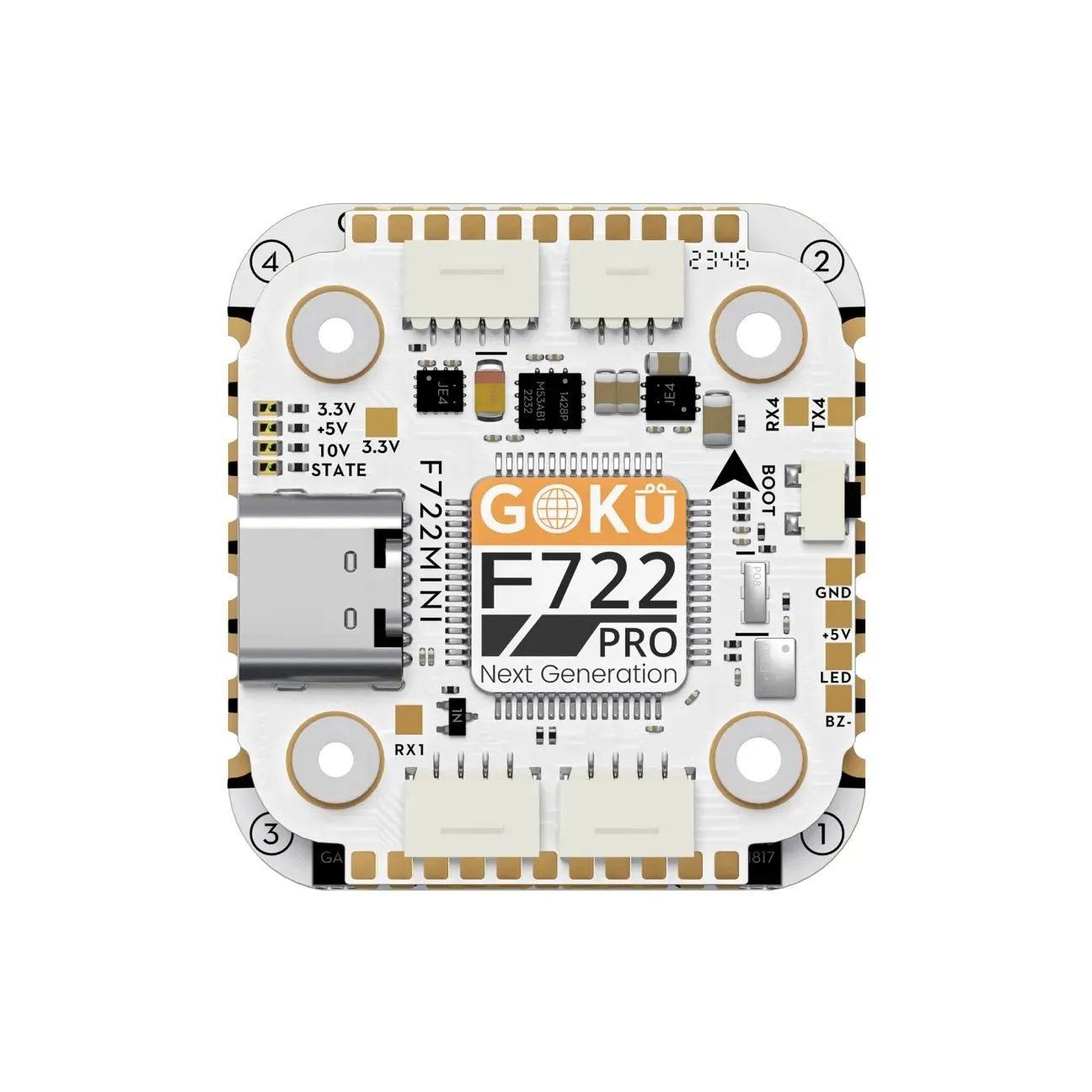

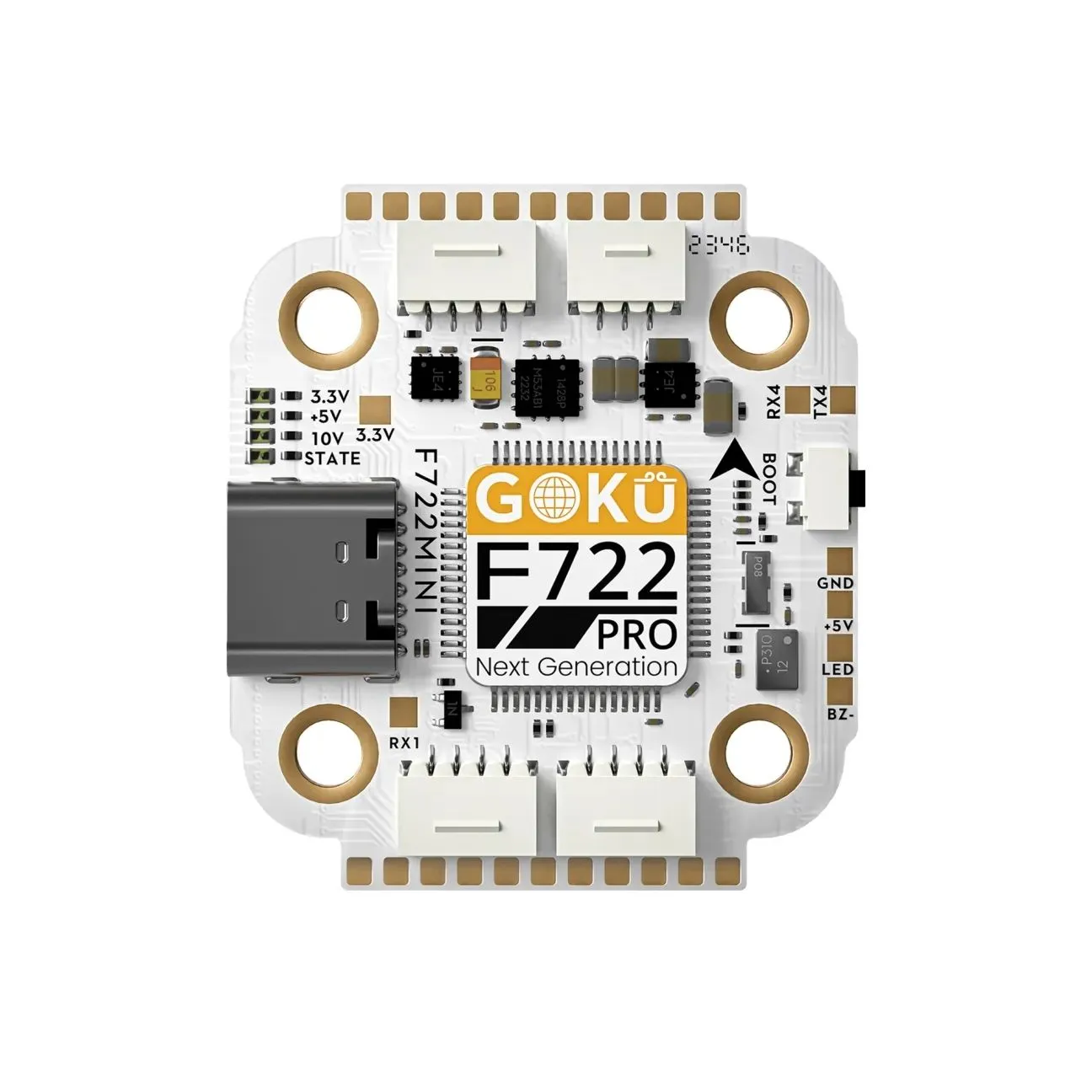

Полетный контроллер (FC)
— Основной чип: STM32F722 (216 МГц)
— Гироскоп: ICM42688P (SPI)
— Барометр: DPS310 / SPL06
— OSD: AT7456E
— Blackbox: 16 МБ встроенной памяти
— Порты UART: 6
— BEC: 10V / 2A (переключаемый), 5V / 2A
— Входное напряжение: 2–6S LiPo (7.4–26 В)
— Поддержка моторных выходов: до 8
— Разъемы: предустановлены для DJI O3, GPS, RX, Buzzer
— Габариты: 32 × 29 × 20 мм (с разъемами)
— Крепление: 20 × 20 мм (M2)
— Вес: 9.9 г

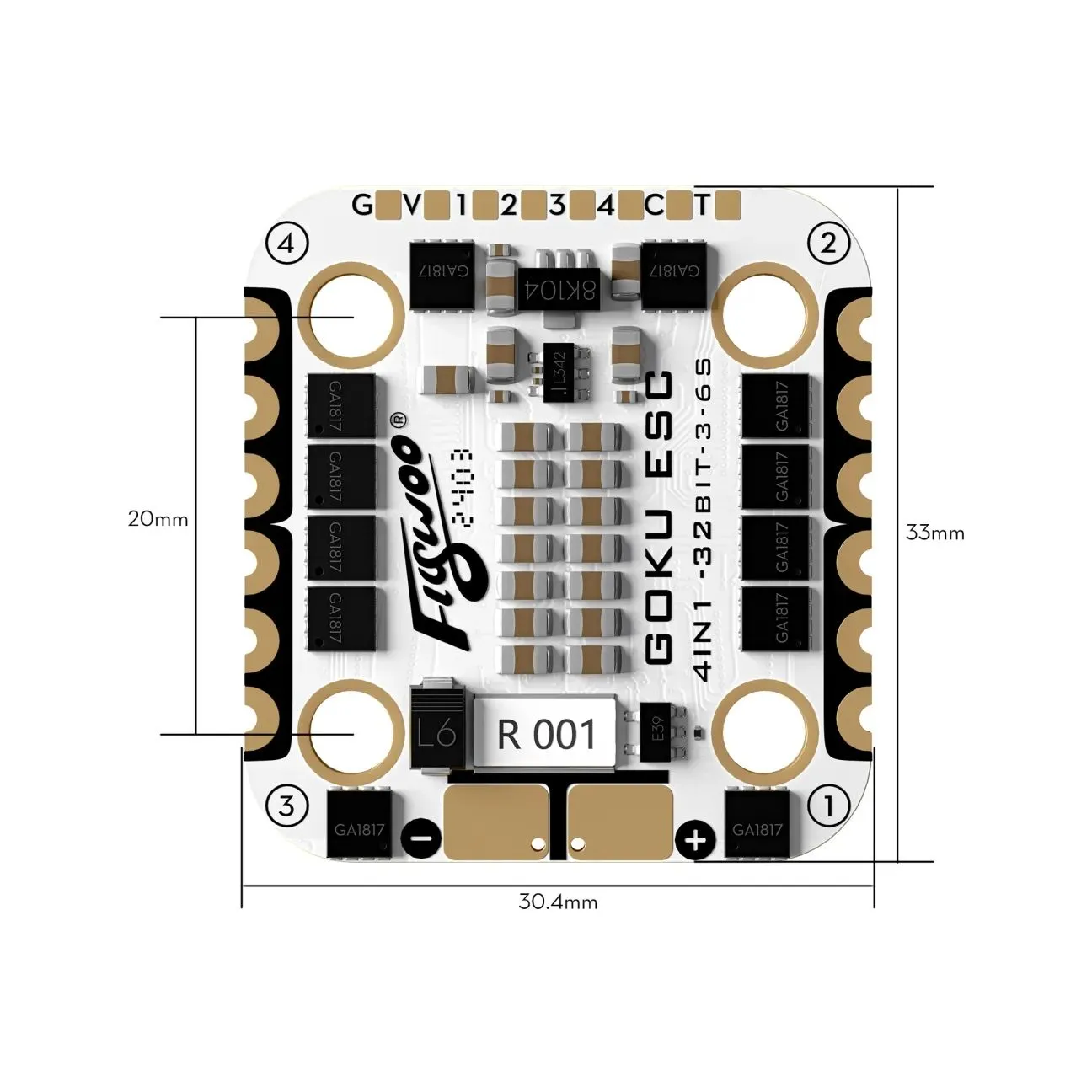

4-в-1 регулятор (G45M ESC)
— Прошивка: BL32 (на базе BLHeli_32)
— Входное напряжение: 2–6S LiPo
— Непрерывный ток: 4 × 45 А
— Пиковый ток: информация уточняется при запросе
— Поддерживаемые протоколы: DShot1200/600/300, PWM, Oneshot, Multishot
— Частота ШИМ: настраиваемая 24–128 кГц
— Вес: ~6.4 г

Область применения
— Высокопроизводительные микро- и мини-гоночные дроны (3–5 дюймов)
— Компактные фристайл-дроны, где важна надежность и стабильность
— Сборки с цифровыми системами DJI O3 Air Unit
— Проекты, требующих детального анализа полетных данных (Blackbox)

Важное примечание по питанию видеопередатчика
— При использовании DJI O4 Lite с батареей 4S и выше необходимо установить внешний BEC на 5V, так как максимальное входное напряжение O4 Lite составляет 3S.

Комплектация
— Полетный контроллер GOKU F722 PRO Mini V2 — 1 шт.
— 4-в-1 регулятор GOKU G45M (BL32) — 1 шт.
— Кабель соединения FC и ESC — 1 шт.
— Кабель для подключения пищалки (Buzzer) — 1 шт.
— Кабель для подключения GPS — 1 шт.
— Кабель для подключения DJI O3 Air Unit — 1 шт.
— Кабель для подключения приемника (RX) — 1 шт.
— Кабель для подключения камеры — 1 шт.
— Амортизационные шарики M3 — 5 шт.
— Амортизационные шарики M2 — 5 шт.

Варианты исполнения (доступные опции)
— Данный стек представлен в конфигурации с прошивкой BL32. Также доступны версии с прошивкой AM32 и бюджетная версия с 8-битным регулятором на 40А.
— Чтобы получить коммерческое предложение (КП), уточнить наличие нужного варианта и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
