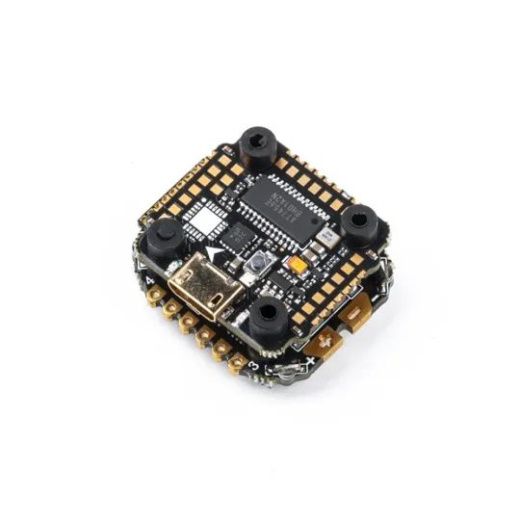

Полетный контроллер и ESC стек GOKU GN405 Nano 35A

Описание "Полетный контроллер и ESC стек GOKU GN405 Nano 35A"

Самый компактный и мощный полетный стек в линейке Flywoo, объединяющий полетный контроллер GOKU GN405 Nano и 4-в-1 регулятор BS35A в сверхминиатюрном форм-факторе 16×16 мм. Несмотря на крошечные размеры, стек обладает флагманской функциональностью: процессор STM32F405BGA, барометр, 16 МБ памяти Blackbox, 6 полноценных UART-портов и четыре адресных светодиода WS2812 на контроллере. Регулятор BS35A обеспечивает непрерывный ток до 35А на канал (пик 40А) при питании 2-6S, что позволяет использовать этот стек для построения невероятно мощных и компактных микро- и мини-дронов, включая сборки с цифровыми HD-системами.

Общие характеристики (стека)
— Тип: Полетный стек (Stack): полетный контроллер (FC) + 4-в-1 регулятор скорости (ESC)
— Модель: GOKU GN405 Nano 35A Stack
— Основной микроконтроллер (FC): STM32F405BGA
— Гироскоп/Акселерометр: ICM42688 / MPU6000 (в зависимости от версии)
— Барометр: SPL06
— Встроенная память Blackbox: 16 МБ
— Регулятор хода (ESC): 4-в-1 BS35A на 35А с прошивкой BLHeli_S
— Назначение: Высокопроизводительные микро- и мини-дроны (3-5") на 2-6S питании
— Крепление FC и ESC: 16×16 мм (M3)

Ключевые особенности
— Максимальная мощность в минимальном размере: Сочетание компактного контроллера с 35A ESC позволяет создавать невероятно мощные микро-дроны, которые ранее были невозможны в таком форм-факторе. Пиковый ток 40А на канал обеспечивает запас для самых агрессивных режимов полета.
— Флагманская функциональность в 2.3 граммах: Полетный контроллер весом всего 2.3 г включает барометр, 16 МБ Blackbox, 6 UART-портов и четыре светодиода WS2812 — набор функций, недоступный для большинства контроллеров этого класса.
— Высокая вычислительная мощность F4: Процессор STM32F405BGA в компактном корпусе BGA обеспечивает производительность, необходимую для сложных алгоритмов полета и работы с многочисленной периферией.

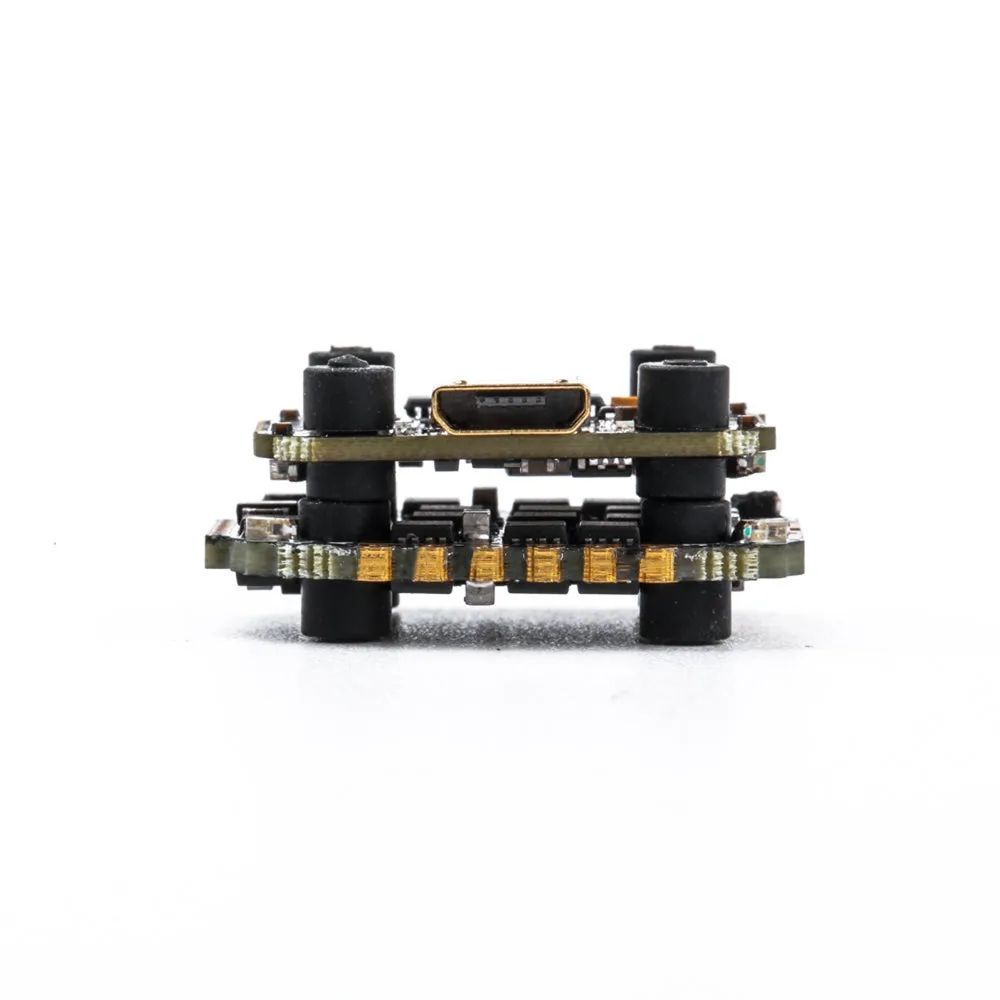

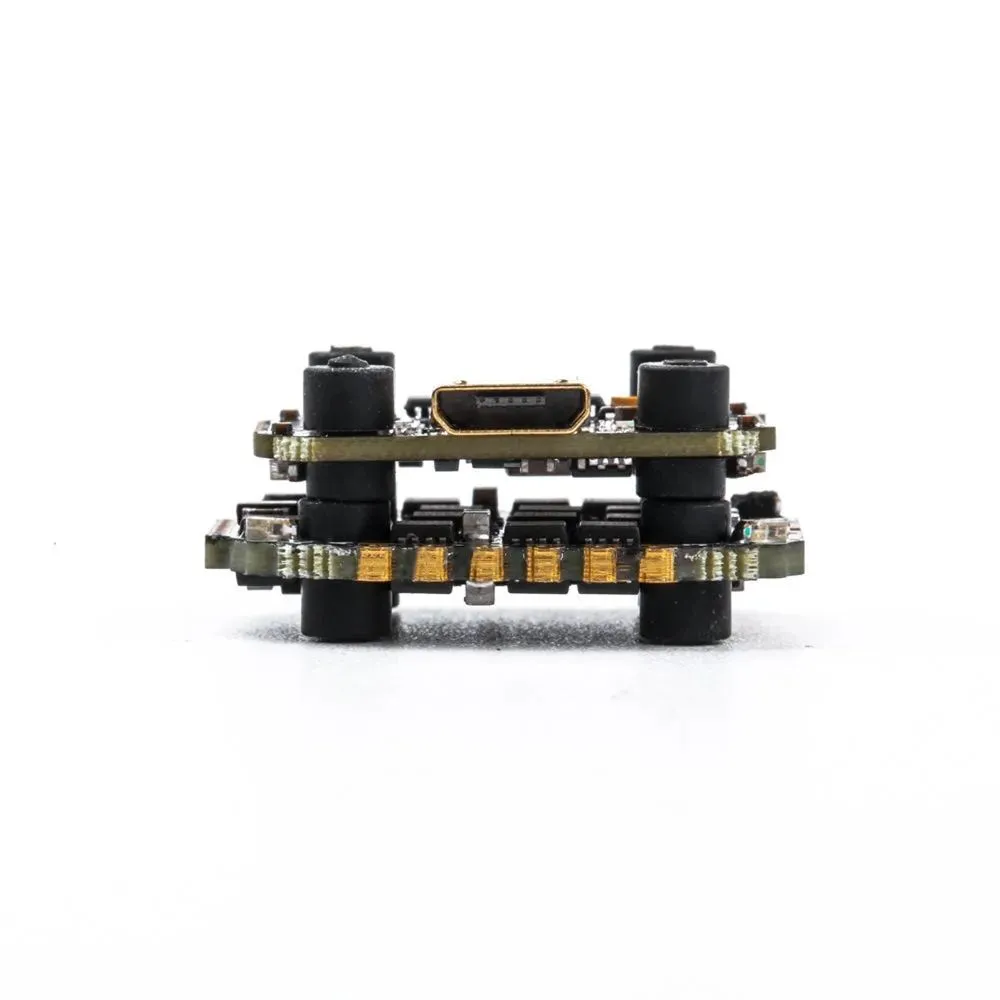

— Прямое соединение компонентов: Контроллер и ESC специально разработаны для соединения через штырьковые пины, что исключает необходимость в гибких шлейфах, экономит пространство и повышает надежность.
— Поддержка цифровых HD-систем: Несмотря на малый размер, стек позволяет строить дроны с цифровыми VTX при использовании внешнего BEC 12В (например, для Caddx Vista).
— Универсальность подключения: 6 аппаратных UART-портов и интерфейс I2C обеспечивают гибкость для подключения GPS, телеметрии, внешних приемников и другого оборудования.

Технические характеристики

Параметры полетного контроллера (FC)
— Модель: GOKU GN405 Nano FC V1.0
— Основной чип: STM32F405BGA
— Гироскоп: ICM42688 / MPU6000
— Барометр: SPL06
— Blackbox: 16 МБ встроенной памяти
— Светодиоды: 4× WS2812
— Порты UART: 6 (UART1-6)
— Интерфейс I2C: 1 порт
— BEC: 5V / 2A, 3.3V / 0.5A
— Входное напряжение (FC): 2–6S LiPo (от ESC)
— Поддерживаемые протоколы приемника: CRSF, SBUS, iBus, Spektrum (serial)
— Прошивка: FLYWOOF405NANO (Betaflight)
— Габариты: 22×22 мм
— Крепление: 16×16 мм (M3)
— Вес: 2.3 г

*Параметры 4-в-1 регулятора (ESC)*
— Модель: GOKU BS35A BLHeli_S 4in1 ESC
— Прошивка: BLHeli_S
— Входное напряжение: 2–6S LiPo
— Непрерывный ток: 4×35 А
— Пиковый ток: 4×40 А
— Поддерживаемые протоколы: DShot600/300/150, Oneshot, Multishot
— Габариты: 22×23 мм
— Крепление: 16×16 мм (M3)
— Вес: 2.5 г

Область применения
— Высокопроизводительные микро-гоночные дроны (3-4").
— Компактные фристайл-дроны для агрессивного пилотирования.
— Мини-дроны (4-5") с цифровыми HD-системами (с внешним BEC).
— Проекты, требующие максимальной производительности в минимальном объеме.

Комплектация
— 1× Полетный контроллер GOKU GN405 Nano FC
— 1× 4-в-1 регулятор GOKU BS35A ESC
— 1× Комплект соединительных пинов и крепежа

*Примечание: Для питания цифровых HD-систем (например, Caddx Vista) требуется внешний BEC 12В.*

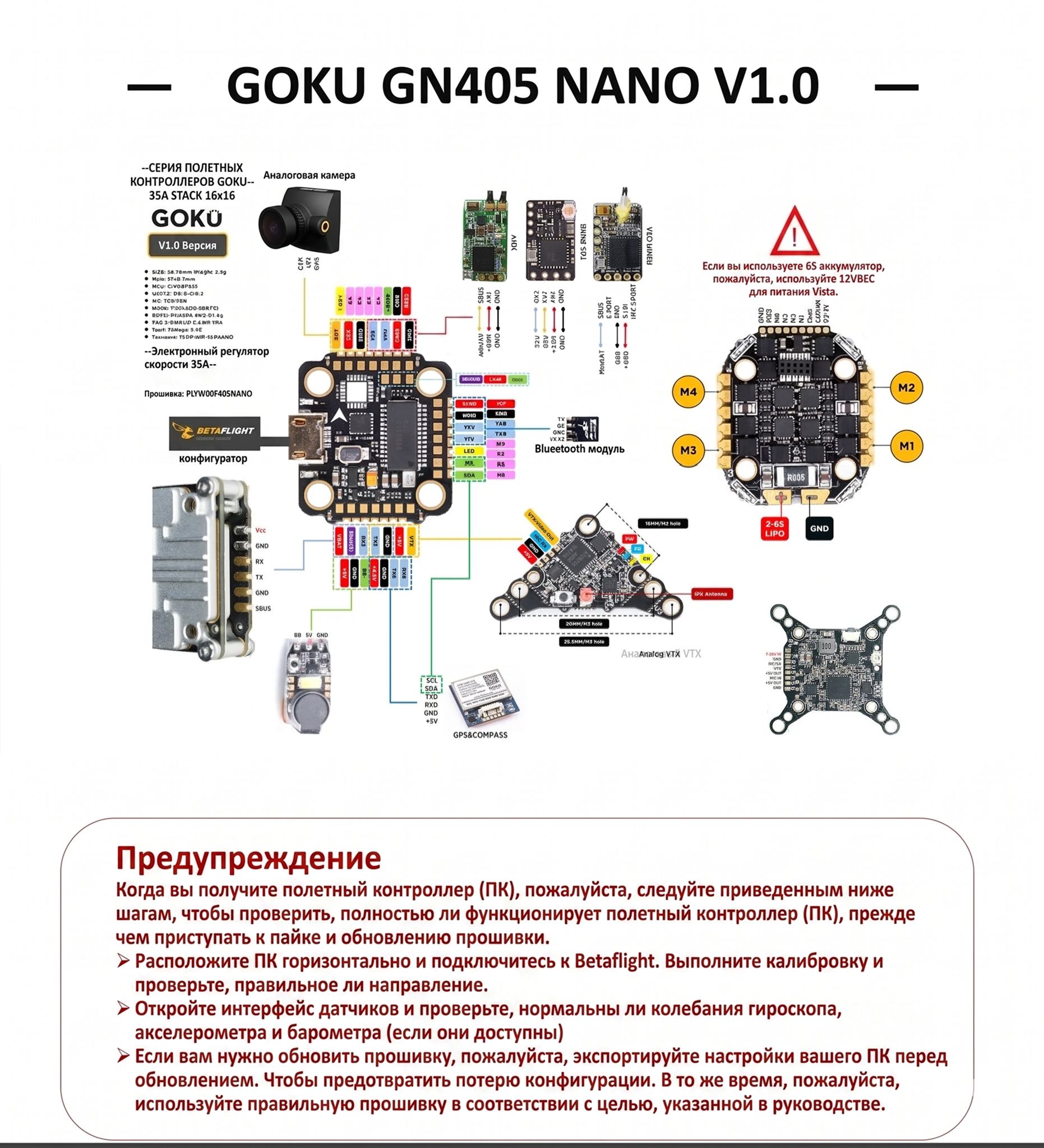

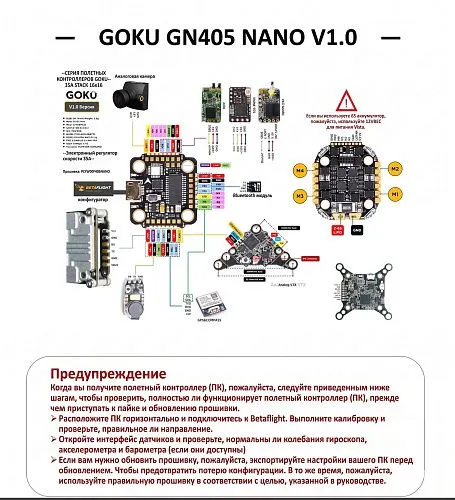

Важные рекомендации по настройке
— Перед пайкой и обновлением прошивки рекомендуется подключить контроллер к Betaflight Configurator, откалибровать и проверить корректность ориентации модели.
— В интерфейсе датчиков необходимо проверить работу гироскопа, акселерометра и барометра.
— Перед обновлением прошивки экспортируйте настройки и используйте только корректный target (FLYWOOF405NANO).

Варианты исполнения и коммерческое предложение
— Данный стек представлен в единственной конфигурации. Для уточнения возможностей поставки оптовых партий и получения коммерческого предложения обратитесь к менеджерам.
— Чтобы получить коммерческое предложение (КП), нажмите кнопку «Запросить КП» в карточке товара. Менеджер сформирует для вас индивидуальное предложение с учетом нужного количества и сроков поставки.
