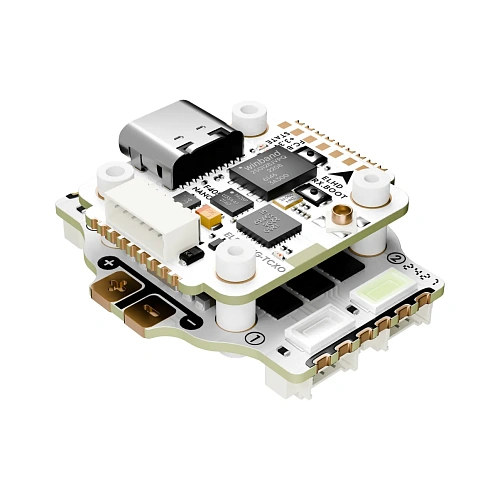

Полетный контроллер и ESC стек GOKU GN405 Nano HD 20A V3

Описание "Полетный контроллер и ESC стек GOKU GN405 Nano HD 20A V3"

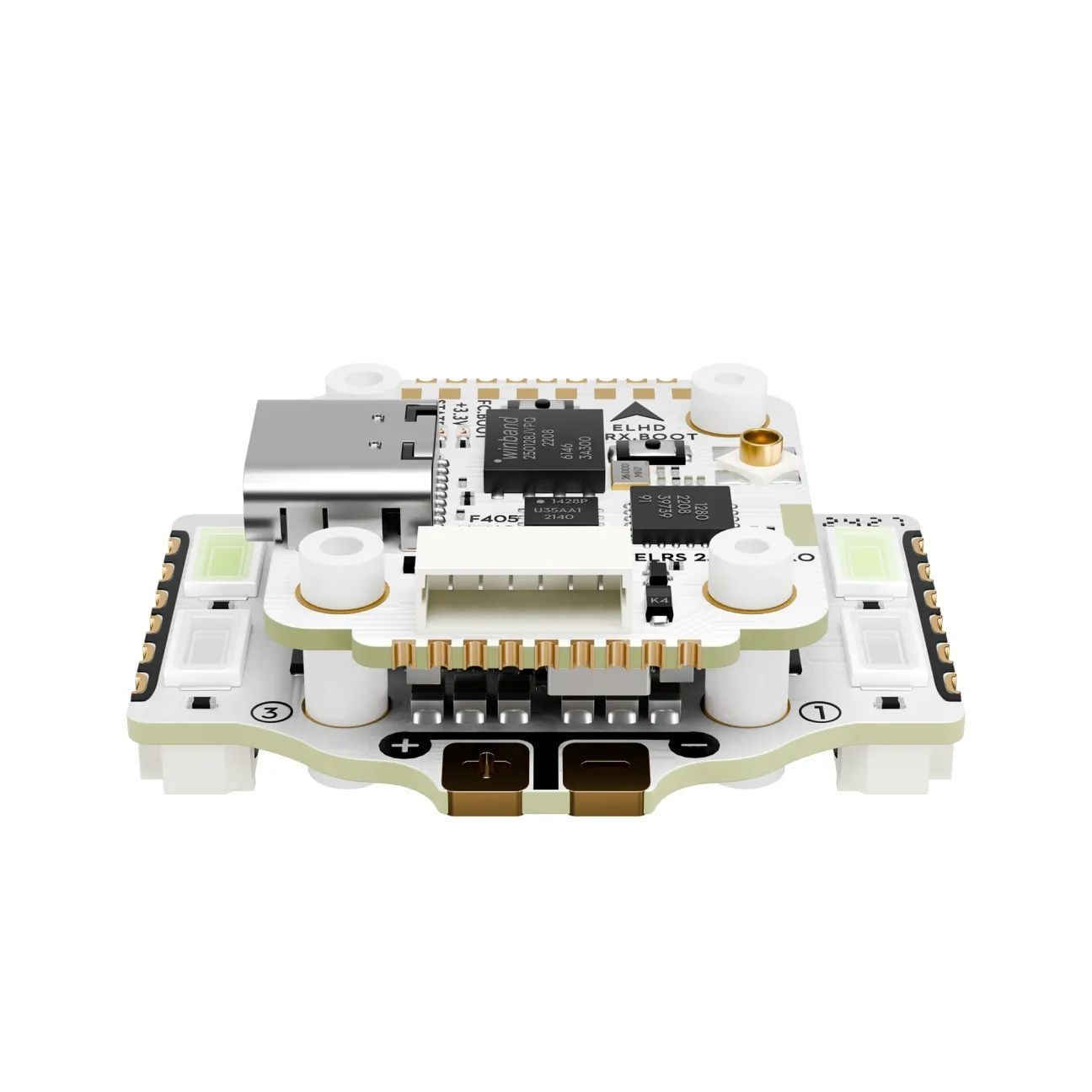

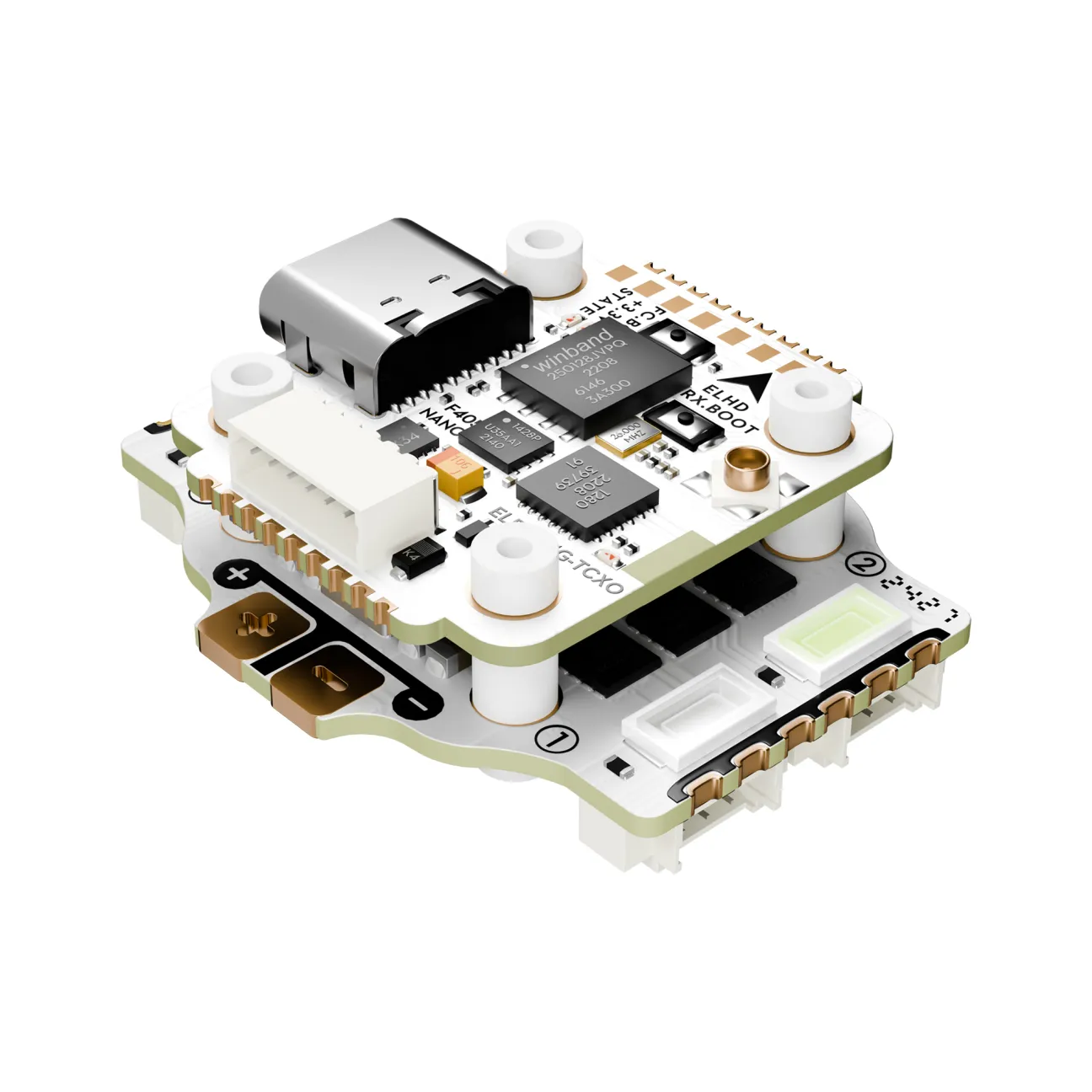

Сбалансированный и функциональный полетный стек для микро- и мини-квадрокоптеров, объединяющий высокопроизводительный контроллер GOKU GN405 Nano HD V3 и 4-в-1 регулятор на 20А с предустановленными разъемами для моторов и уникальной светодиодной индикацией направления. Система разработана для дронов на 2-4S питании, оснащена барометром DPS310 для полетов по приборам (INAV), 16 МБ Blackbox, термокомпенсированным (TCXO) приемником ELRS 2.4 ГГц и поддерживает прямое подключение цифровых VTX DJI O3/O4. Форм-фактор 16×16 мм и общий вес 7.8 г делают этот стек идеальным выбором для создания компактных, но мощных HD-дронов для фристайла, гонок и автономных миссий.

Общие характеристики (стека)
— Тип: Полетный стек (Stack): полетный контроллер (FC) + 4-в-1 регулятор скорости (ESC)
— Модель: GOKU GN405 Nano HD 20A Stack V3
— Основной микроконтроллер (MCU): STM32F405BGA
— Гироскоп/Акселерометр: ICM-42688P (SPI)
— Барометр: DPS310
— Встроенный приемник: Flywoo TCXO ELRS 2.4 ГГц (термокомпенсированный)
— Встроенная память Blackbox: 16 МБ
— Назначение: Микро- и мини-квадрокоптеры (4 мотора) с цифровыми HD-системами на 2-4S
— Крепление FC и ESC: 16×16 мм (M2)

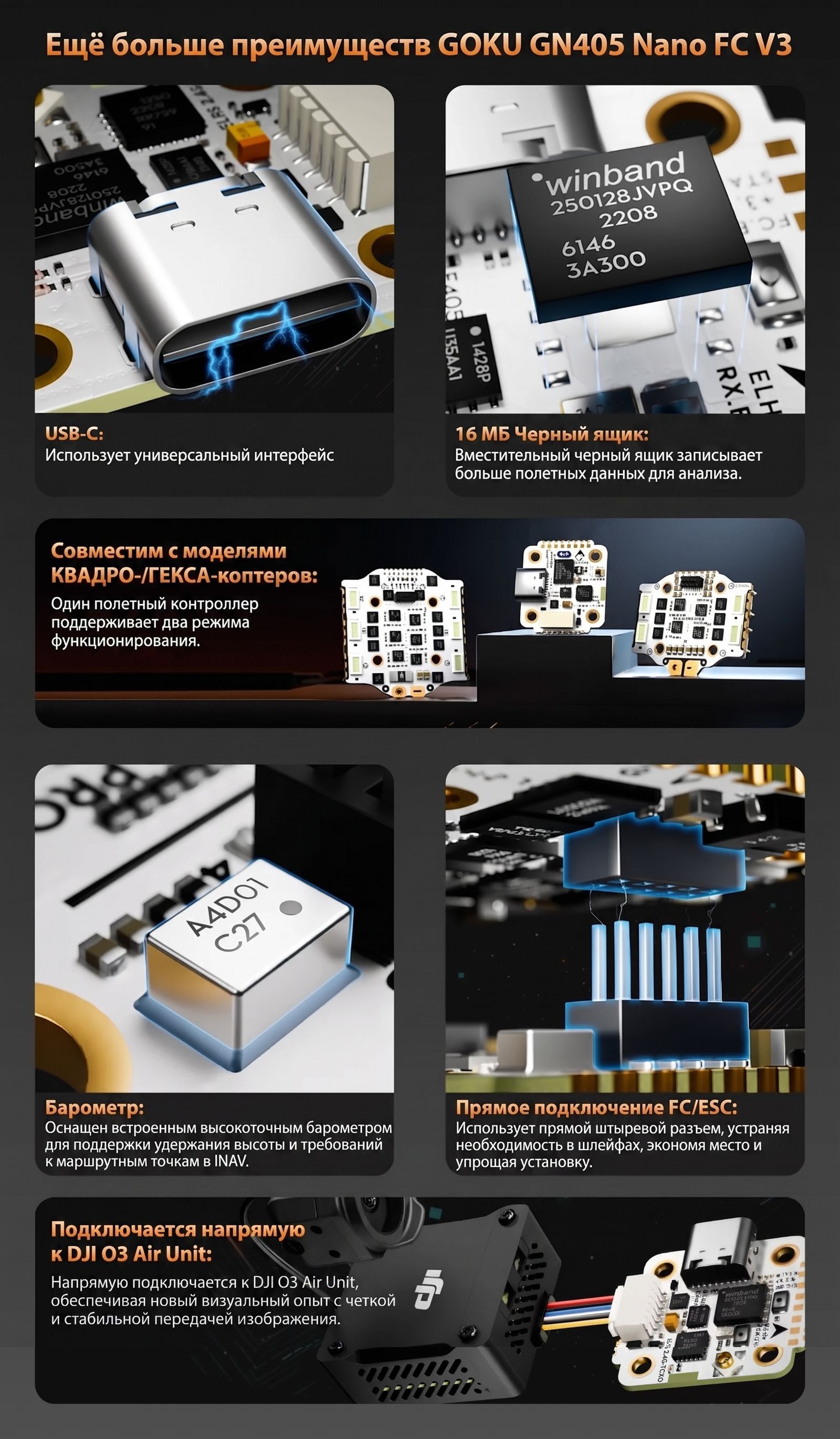

Ключевые особенности
— Оптимальный баланс для микро- и мини-дронов: Регулятор на 20А идеально подходит для большинства микро-моторов и сборок на 2-4S, обеспечивая достаточную мощность для динамичного фристайла без лишнего веса и энергопотребления.
— Уникальная светодиодная индикация ориентации: Регулятор оснащен встроенными светодиодами, яркость которых меняется пропорционально скорости вращения моторов. Красный цвет указывает на заднюю часть дрона, синий — на переднюю. Это значительно облегчает визуальную ориентацию пилота на больших расстояниях и при сложных маневрах.

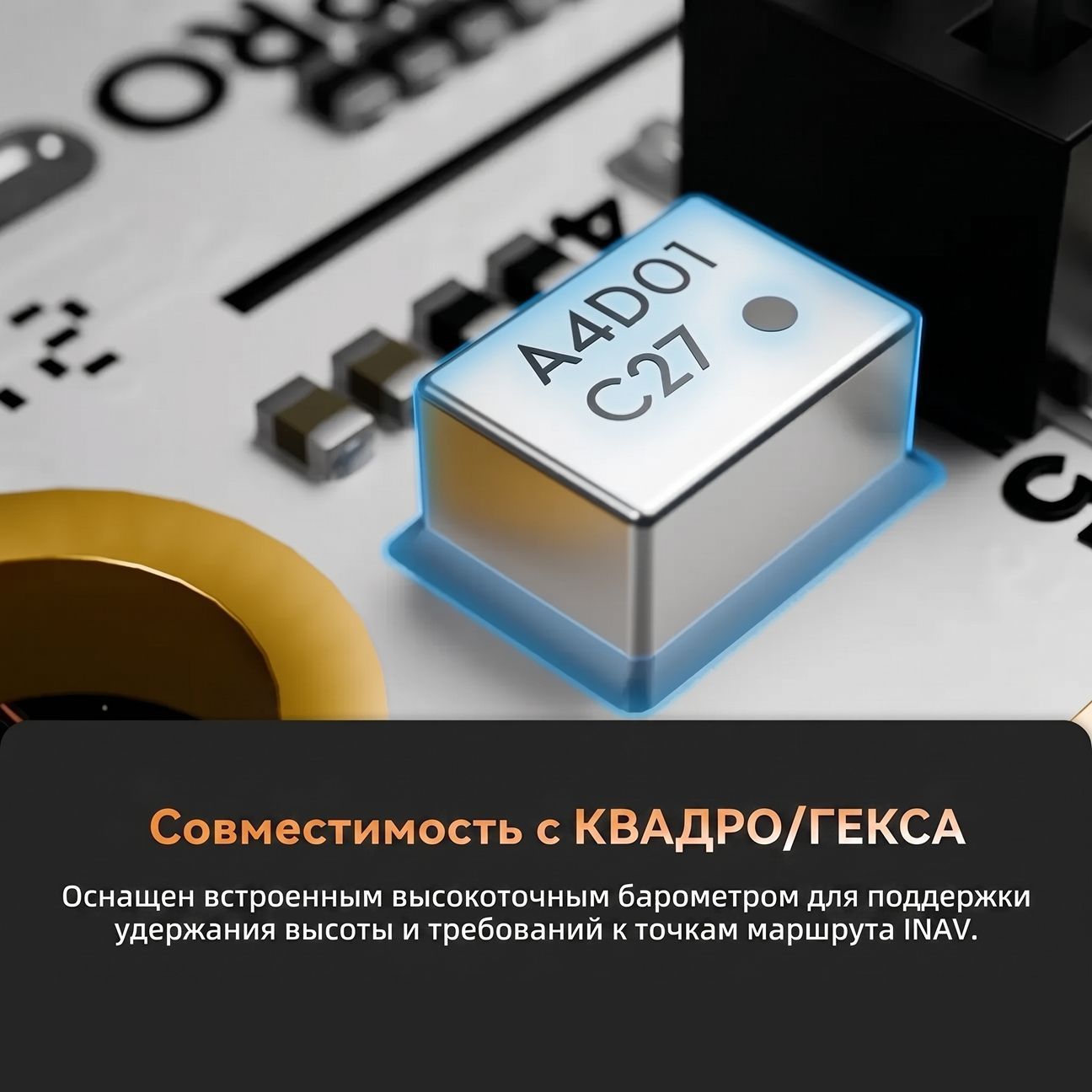

— Полноценный функционал для автономных полетов: Встроенный барометр DPS310 и поддержка INAV в сочетании с 16 МБ Blackbox для записи параметров делают этот стек отличной платформой для создания микро-дронов с функциями удержания высоты и выполнения миссий по точкам.

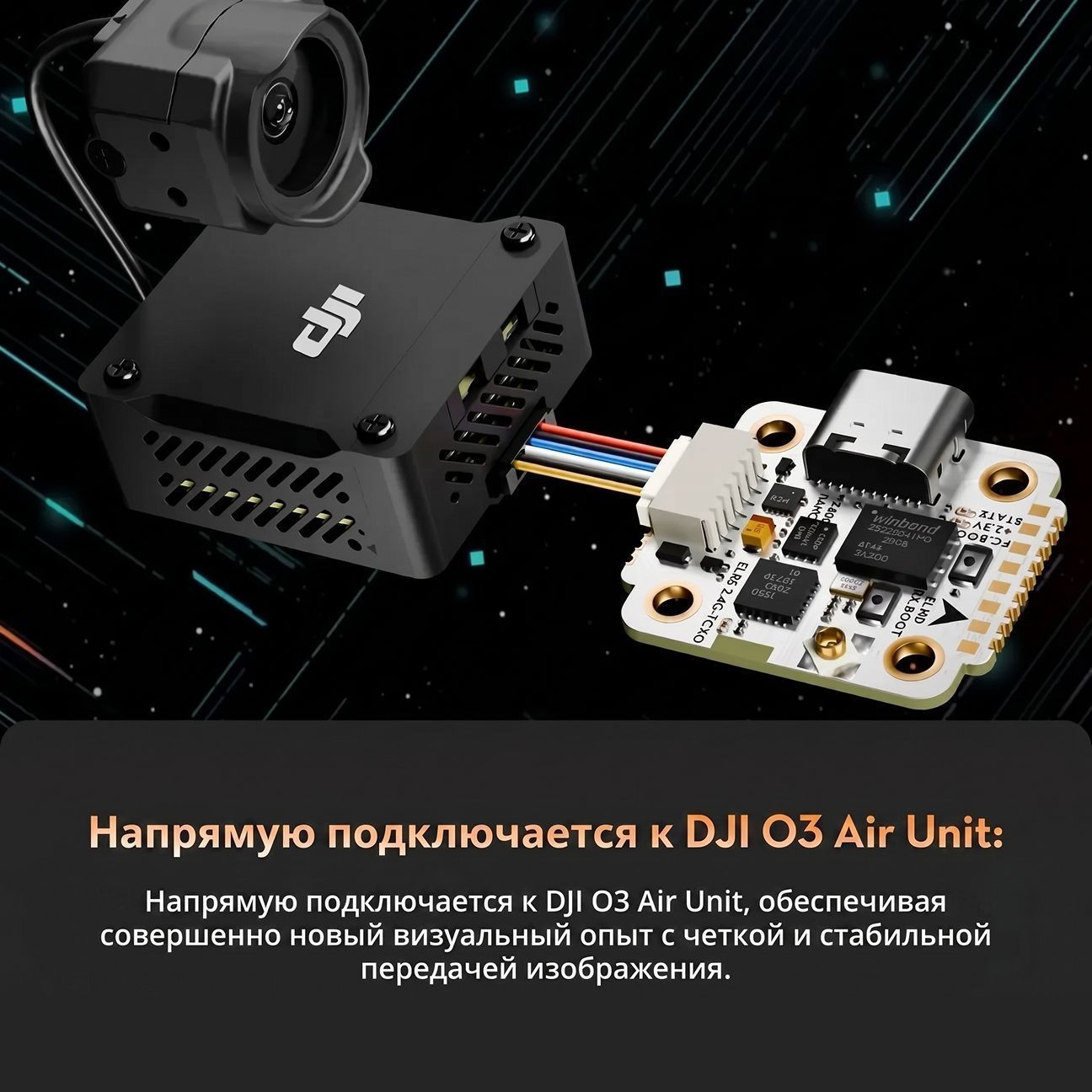

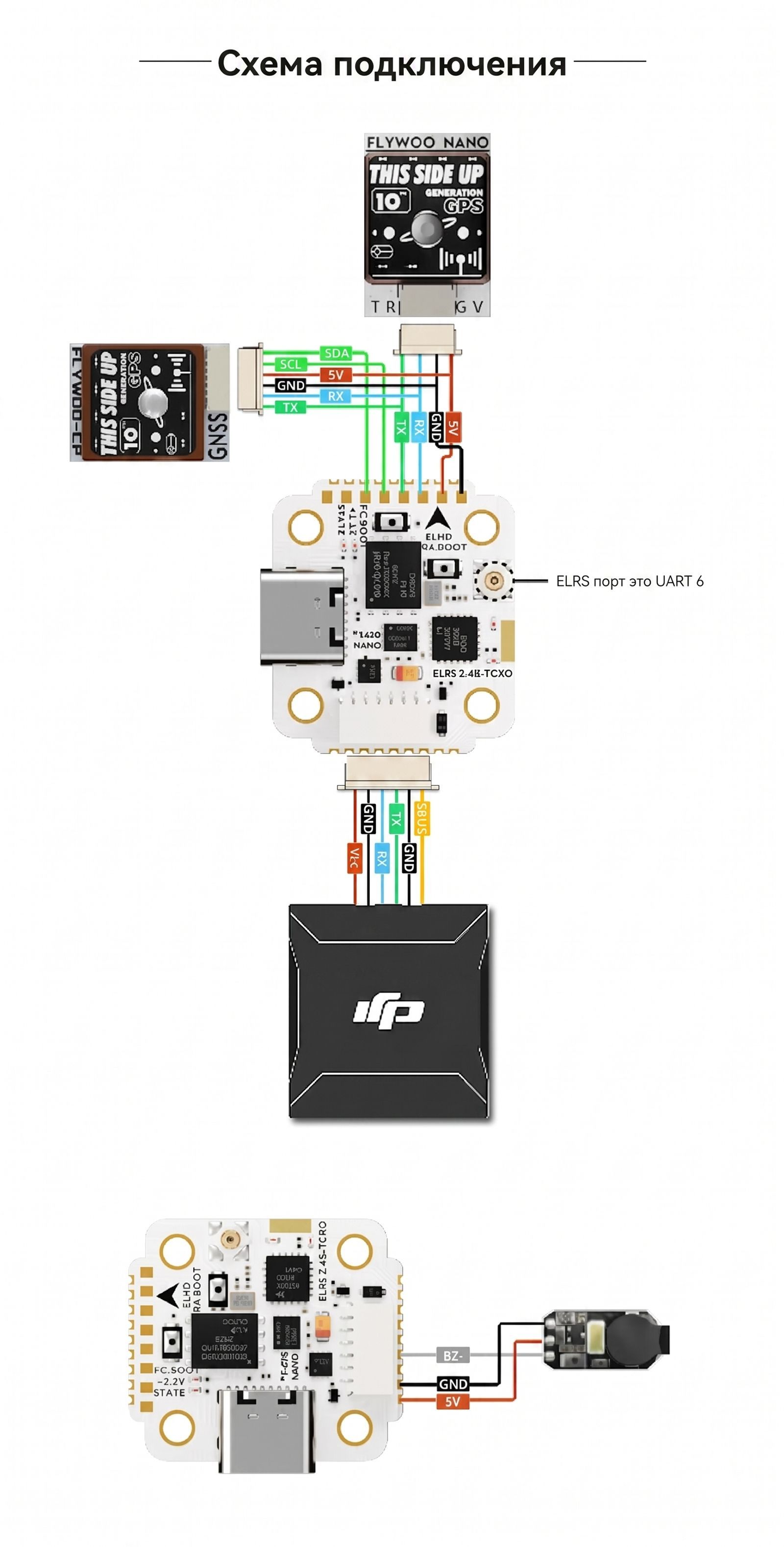

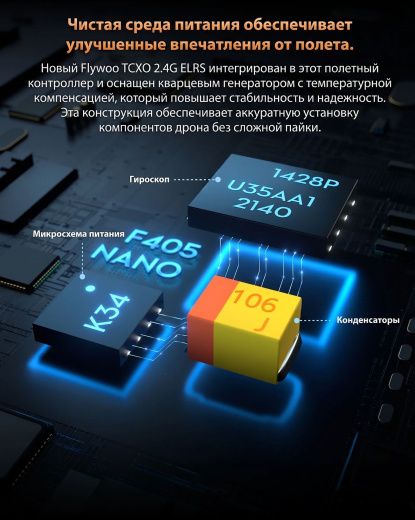

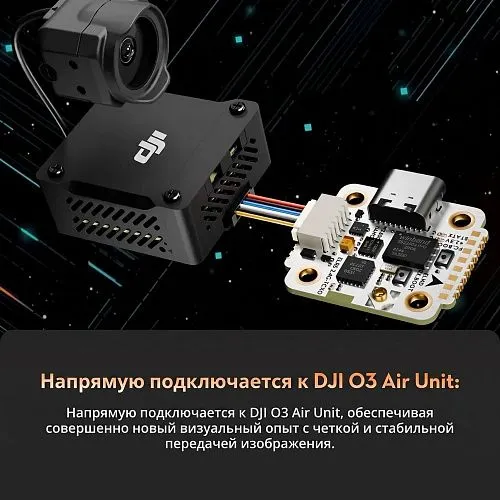

— Стабильная связь и прямое подключение HD-систем: TCXO-приемник ELRS гарантирует надежное управление с минимальной задержкой и помехоустойчивость. Выделенный разъем на FC позволяет напрямую подключать цифровые VTX DJI O3/O4 без лишних проводов, упрощая сборку и повышая надежность.
— Компактность и удобство сборки: Форм-фактор 16×16 мм и вес стека 7.8 г идеально подходят для самых маленьких рам. Предустановленные разъемы JST 1.25 на ESC обеспечивают быстрое и надежное подключение моторов без пайки (plug-and-play).

Технические характеристики

Параметры полетного контроллера (FC)
— Основной чип: STM32F405BGA
— Гироскоп: ICM-42688P (SPI)
— Барометр: DPS310
— OSD: Нет

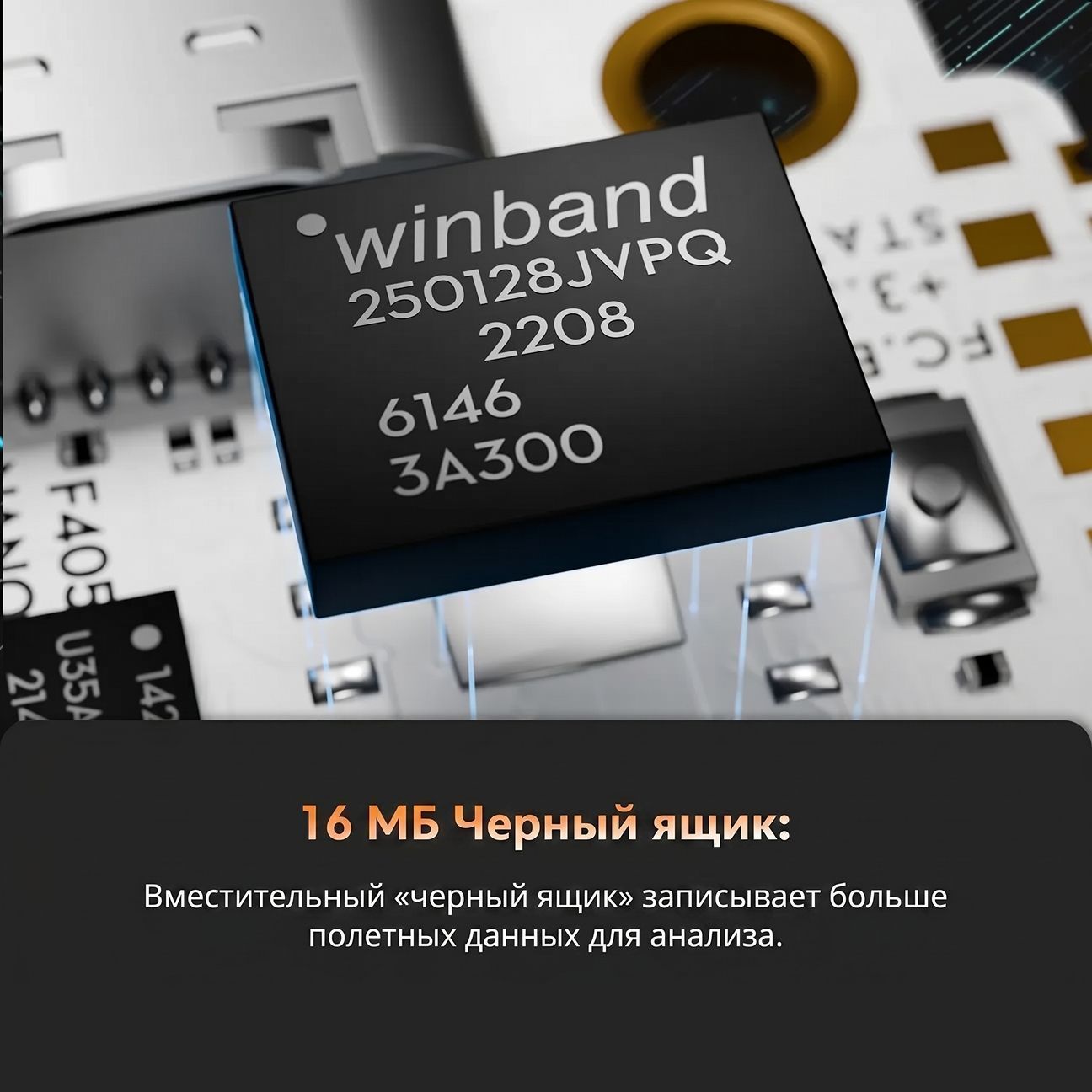

— Blackbox: 16 МБ встроенной памяти

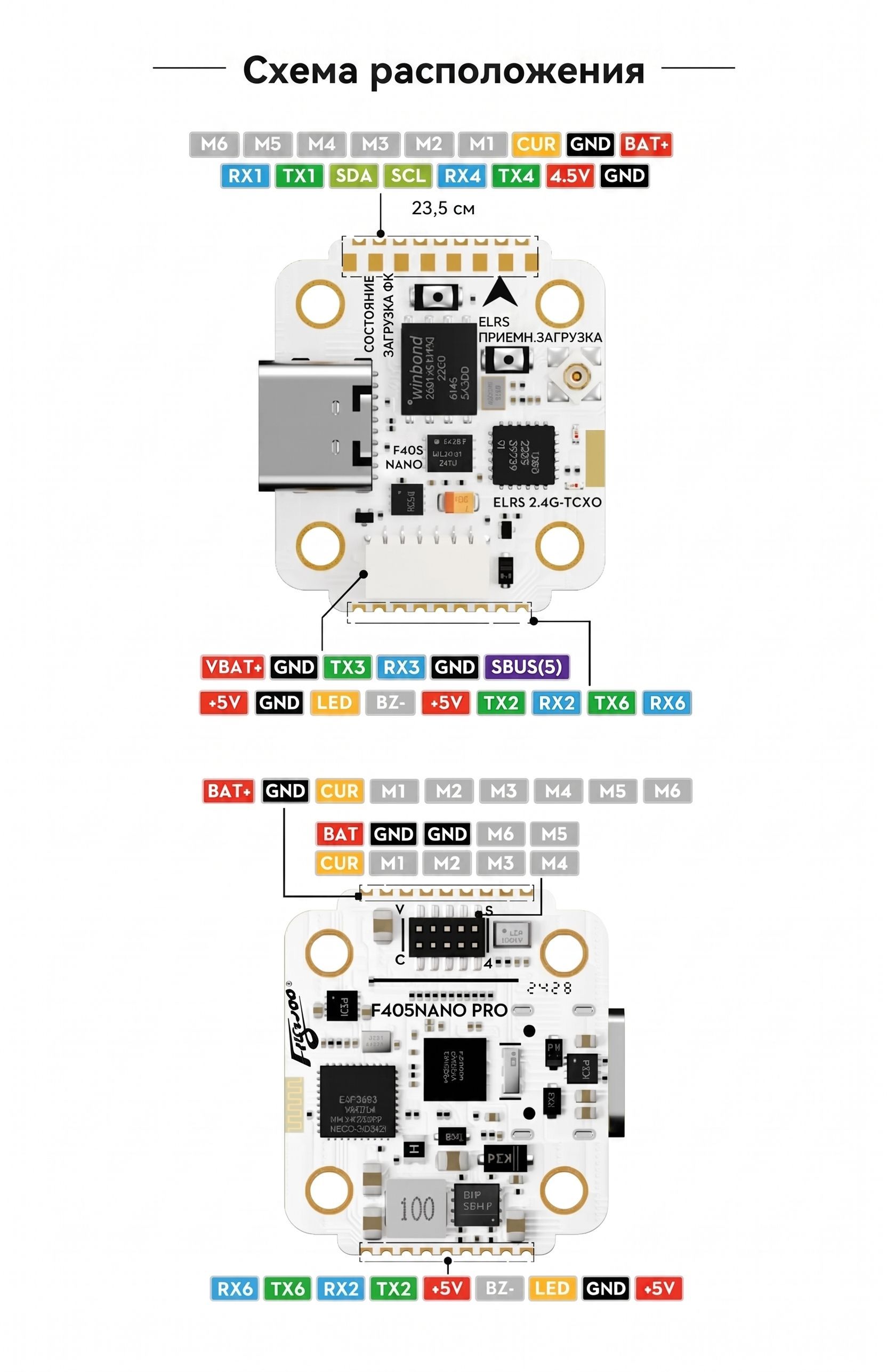

— Порты UART: UART1, UART2, UART3, UART4, UART5 (SBUS), UART6 (встроенный ELRS)
— Приемник: Встроенный Flywoo TCXO ELRS 2.4 ГГц
— BEC: 5V / 2A, 3.3V / 0.5A
— Входное напряжение (FC): 2–6S LiPo (питание от ESC)

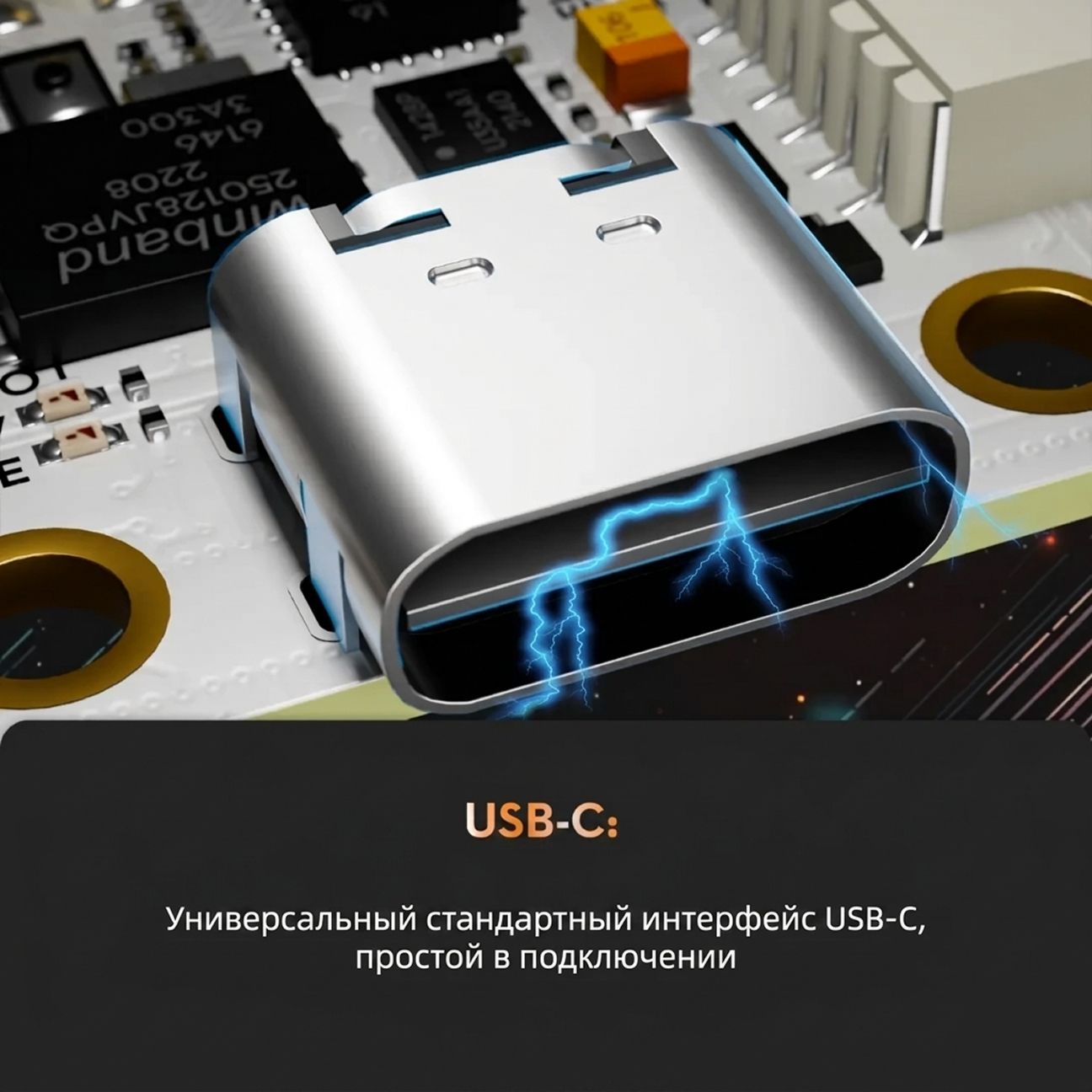

— Разъем USB: Type-C
— Совместимость с ESC: Прямое подключение к регуляторам GOKU серии V3 (20A, 35A, HEX 20A)
— Габариты: 25×23×8 мм
— Крепление: 16×16 мм (M2)
— Вес: 3 г

Параметры 4-в-1 регулятора (ESC)
— Модель: GOKU BS 20A ESC w/ LED V3
— Микроконтроллер: BB21F16G
— Прошивка: BLHeli_S
— Непрерывный ток: 4×20 А
— Пиковый ток: Уточняется производителем
— Входное напряжение (ESC): 2–4S LiPo
— Поддерживаемые протоколы: PWM, Oneshot125, Oneshot42, Multishot, DShot150, DShot300, DShot600
— Разъемы для моторов: JST 1.25 (предустановлены, plug-and-play)
— Светодиодная индикация: Да (красный — зад, синий — перед) с изменяемой яркостью

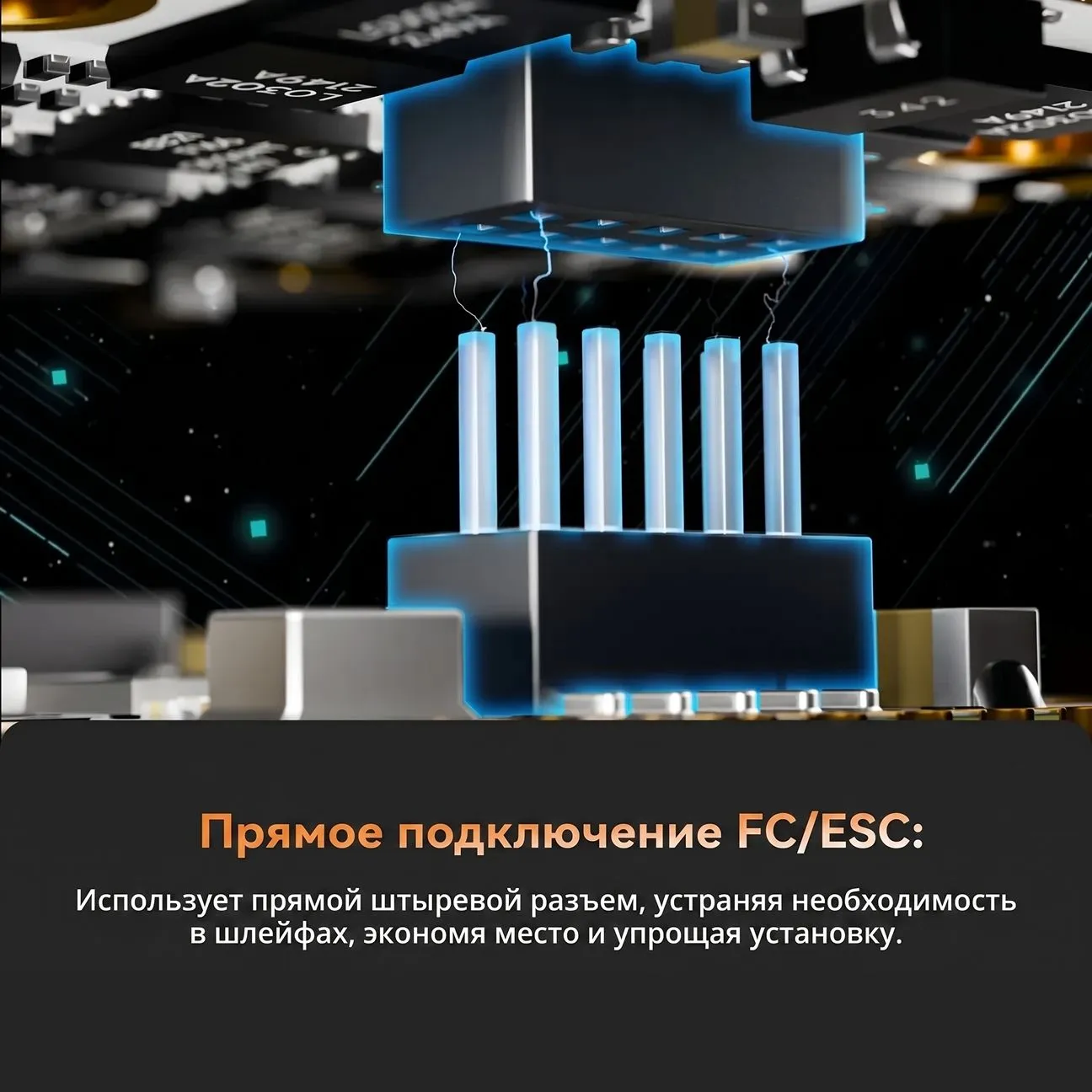

— Интерфейс подключения к FC: Штырьковый разъем для прямого соединения с GOKU GN405 Nano HD V3

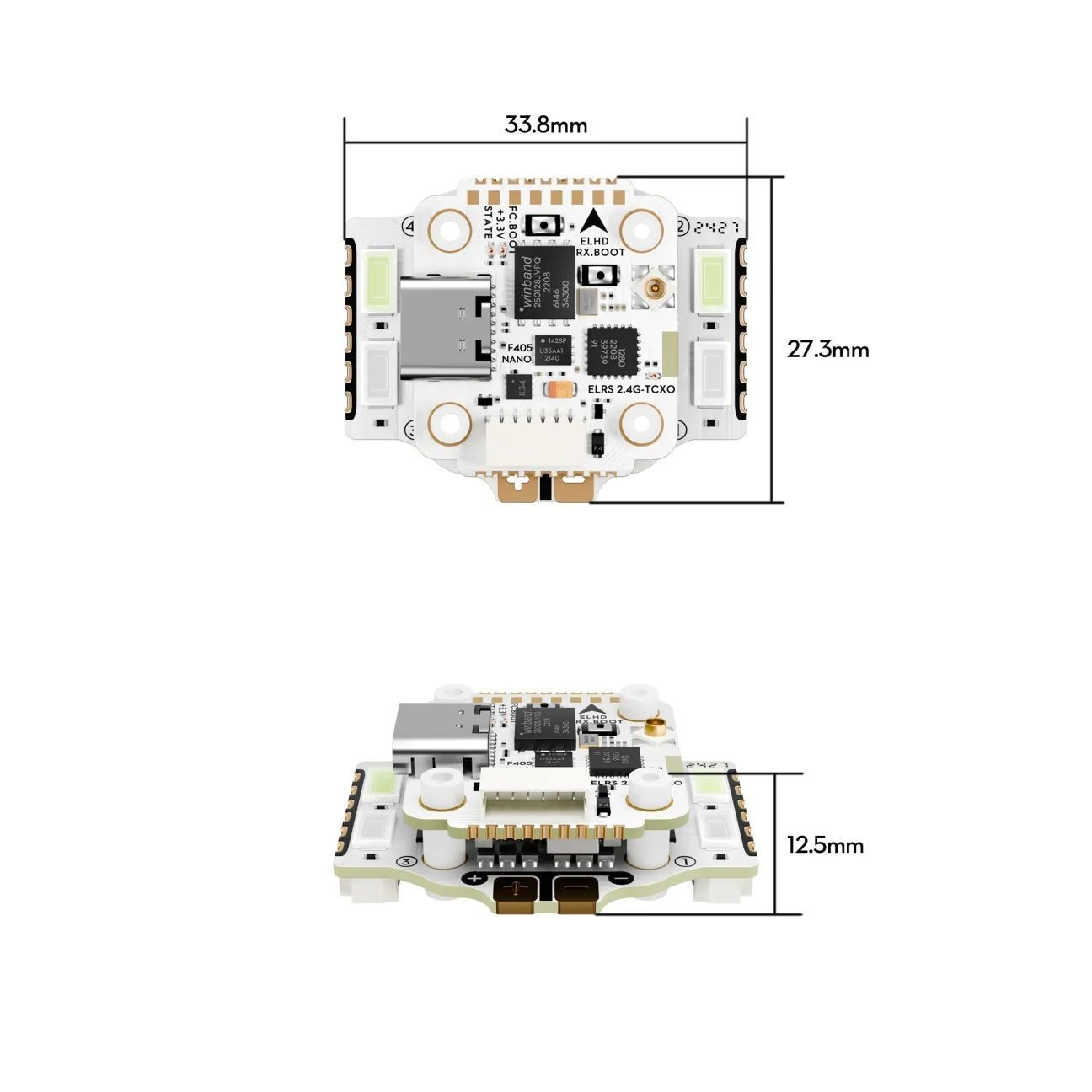

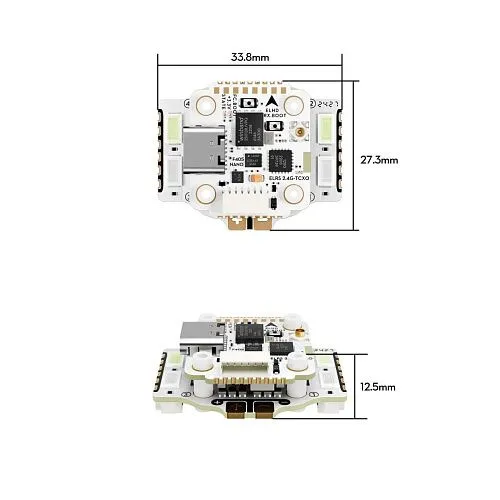

— Габариты: 27×33 мм
— Крепление: 16×16 мм (M2)
— Вес: 4.5 г

Общие параметры стека

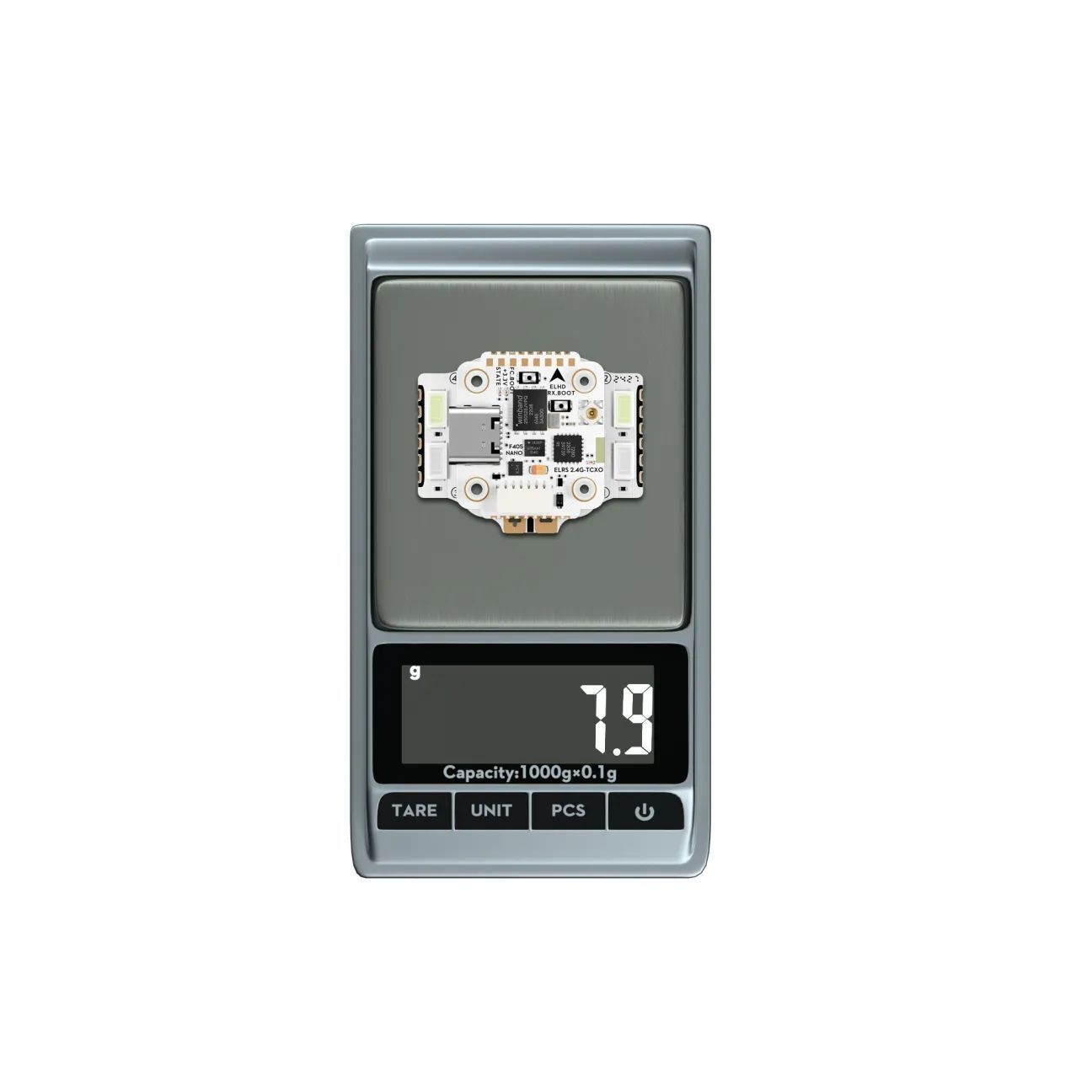

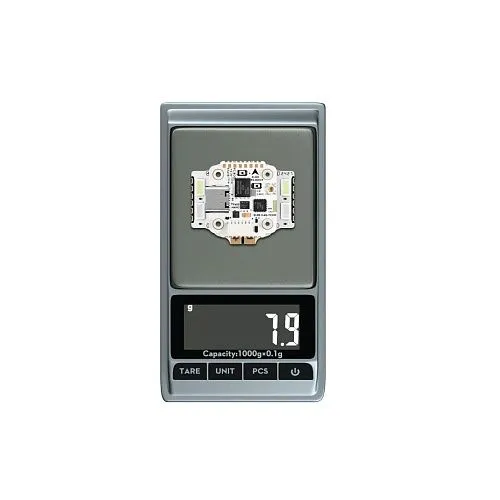

— Общий вес: 7.8 г

Область применения
— Микро- и мини-квадрокоптеры для фристайла и гонок на 2-4S.
— Компактные дроны с функциями автономного полета (INAV) благодаря барометру.

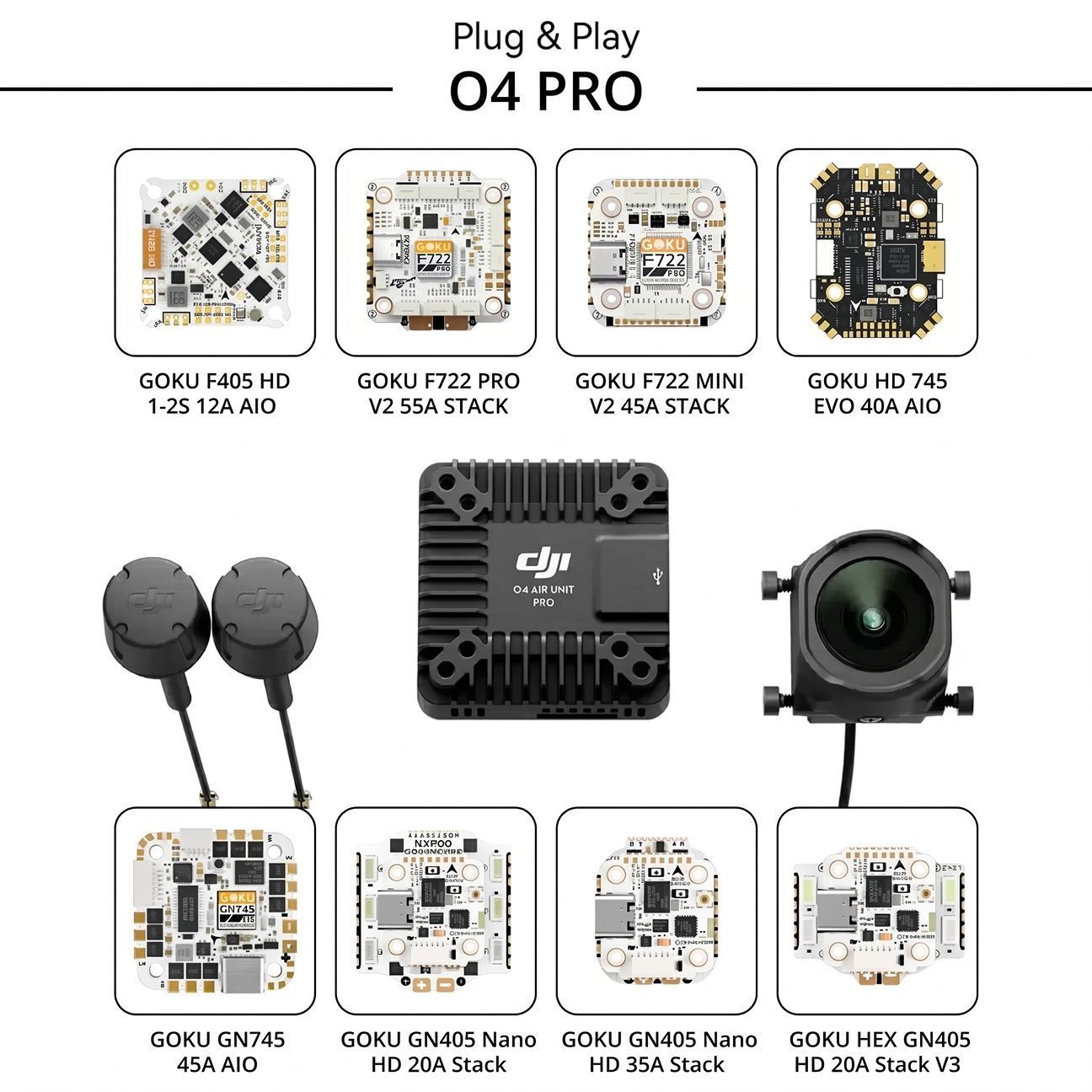

— Сборки с цифровыми системами DJI O3/O4 Air Unit.
— Замена устаревших стеков в микро-дронах.

Комплектация
— 1× Полетный контроллер GOKU GN405 Nano HD FC V3
— 1× Регулятор GOKU BS 20A ESC w/ LED V3
— 1× Комплект соединительных винтов и стоек

Важное примечание по питанию VTX

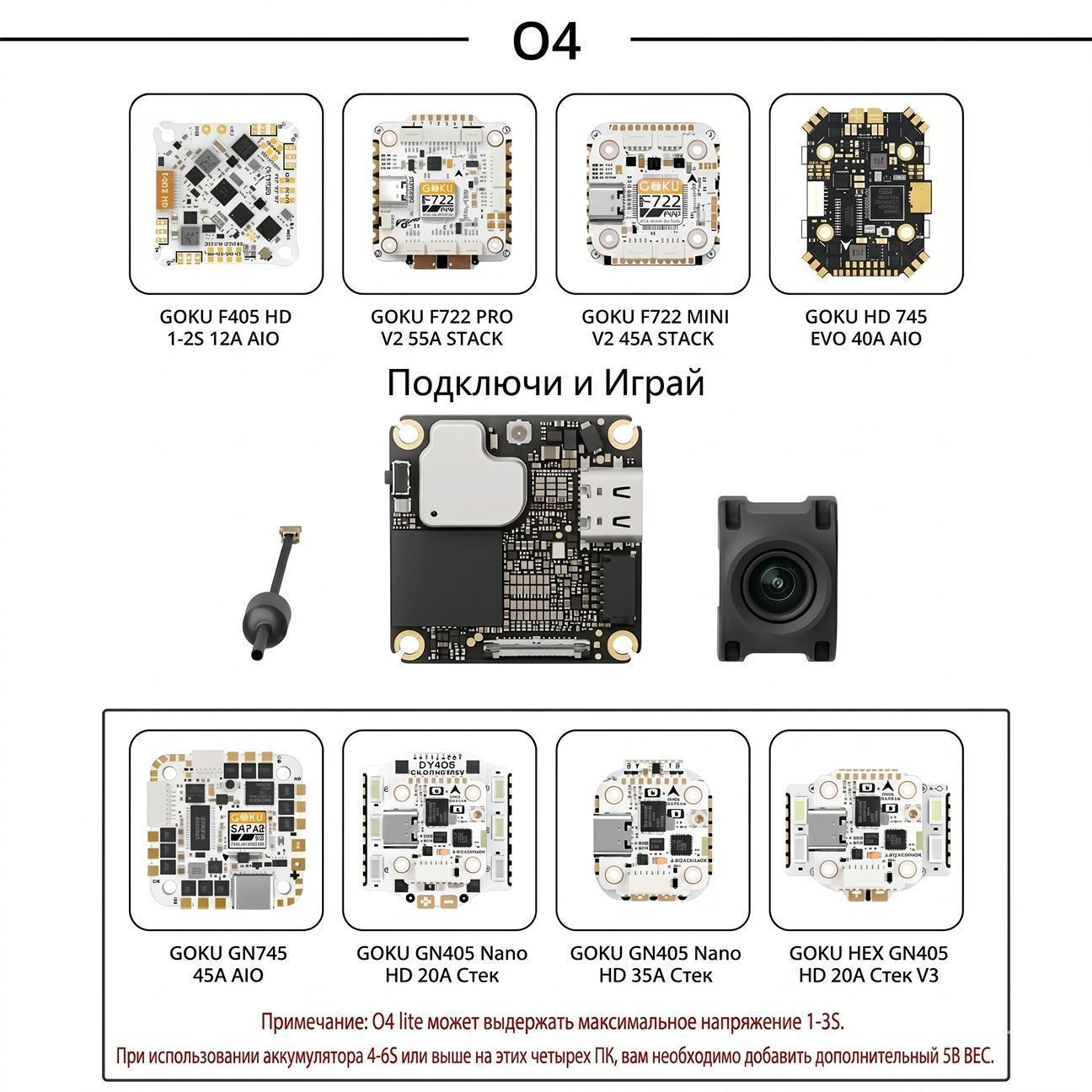

— При использовании DJI O4 Lite с батареей 4S и выше необходимо установить внешний 5V BEC, так как максимальное входное напряжение O4 Lite составляет 3S.

Варианты исполнения и коммерческое предложение

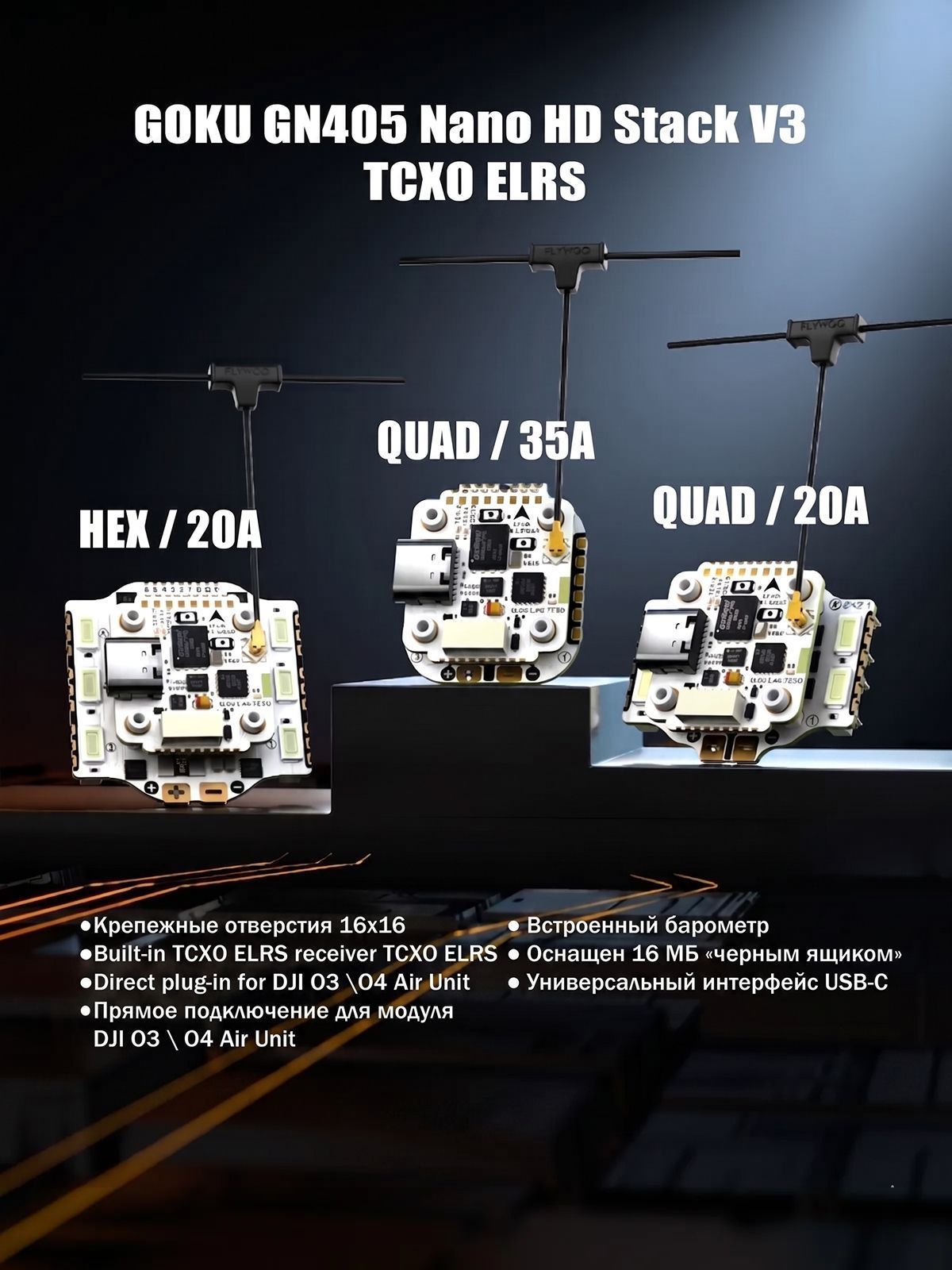

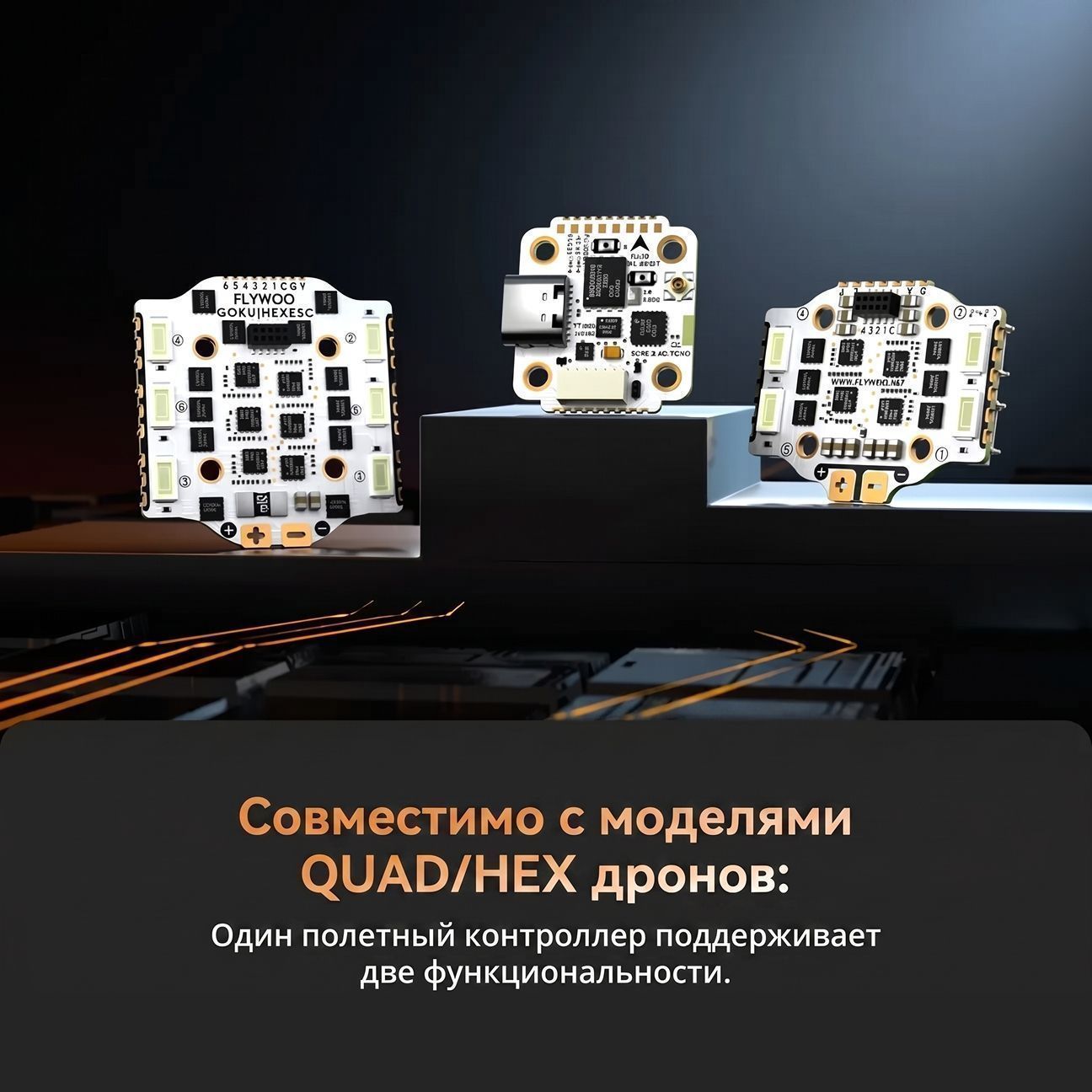

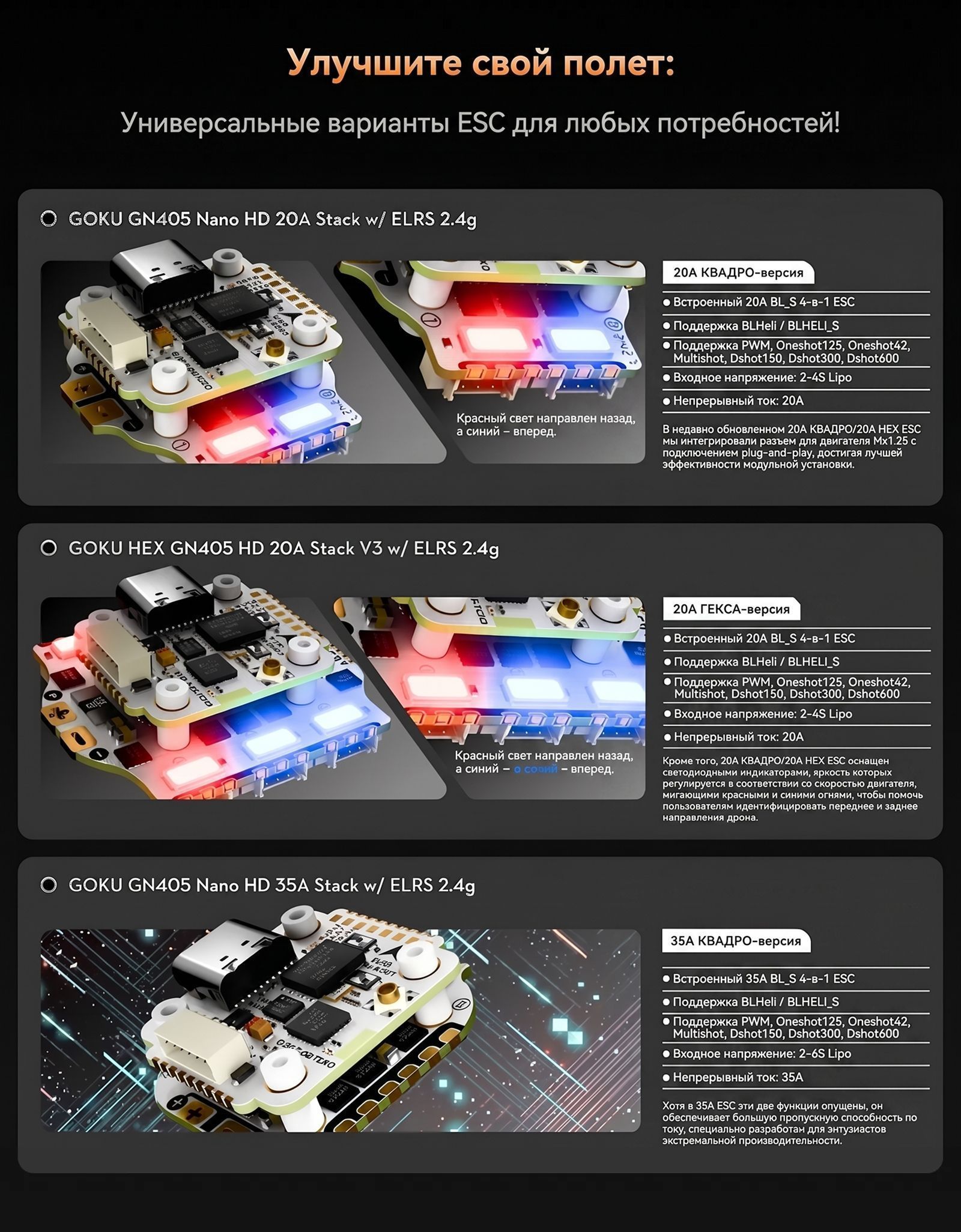

— Данный стек представляет собой готовый комплект из FC и 20A ESC со светодиодами. Также доступна версия с регулятором 35А, версия для гексакоптера и отдельные компоненты (только FC или только ESC).
— Для крупных оптовых партий доступны специальные условия поставки.
— Чтобы получить коммерческое предложение (КП), уточнить наличие оптовых партий и стоимость, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом нужной конфигурации и сроков поставки.
